【国家标准(GB)】 矿用橡套软电缆 第10部分：矿工帽灯电线

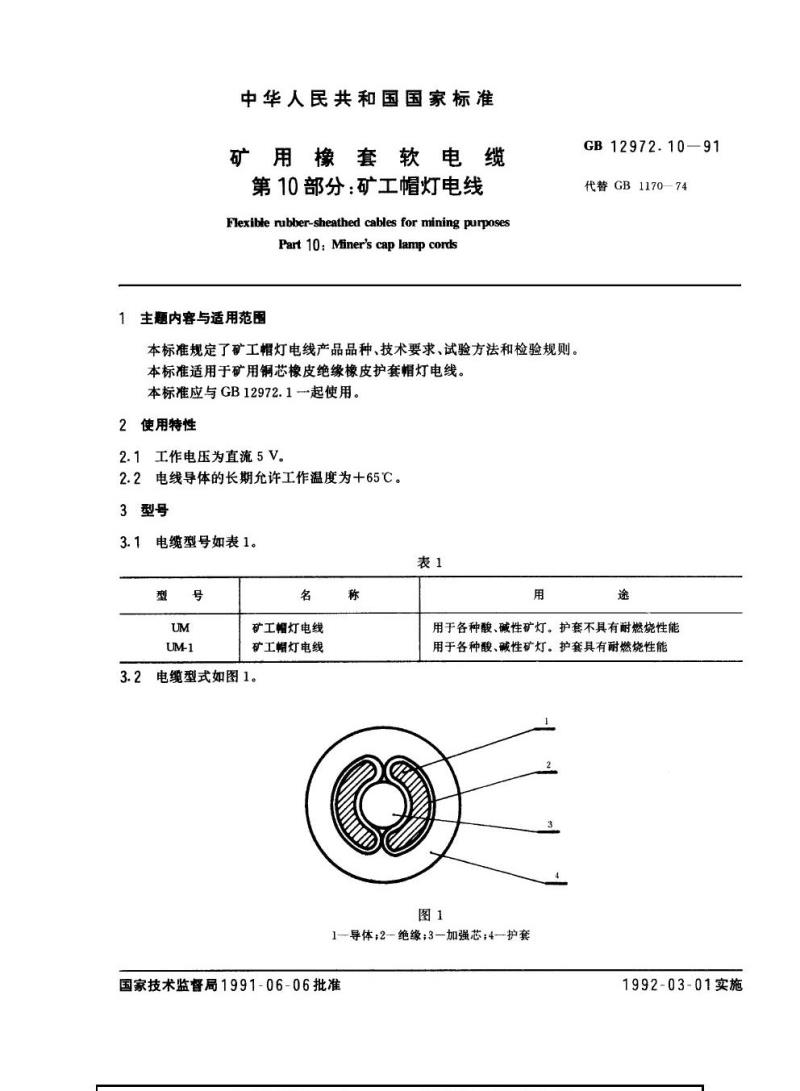

中华人民共和国国家标准
矿用橡套软电缆
第10部分：矿工帽灯电线
Flexible rubber-sheathed cables for mining purposesPart 10:Miner's cap lamp cords主题内容与适用范围
本标准规定了矿工帽灯电线产品品种、技术要求、试验方法和检验规则。本标准适用于矿用铜芯橡皮绝缘橡皮护套帽灯电线。本标准应与GB12972.1起使用。
2使用特性
2.1工作电压为直流5V。
2.2电线导体的长期允许工作温度为+十65℃。3型号
3.1电缆型号如表1。
矿工帽灯电线
矿工帽灯电线
电缆型式如图1。
GB12972.10-91
代替GB1170—74
用于各种酸、碱性矿灯。护套不具有耐燃烧性能用于各种酸、碱性矿灯。护套具有耐燃烧性能3
1—导体；2-绝缘；3—加强芯；4-护套国家技术监督局1991-06-06批准1992-03-01实施

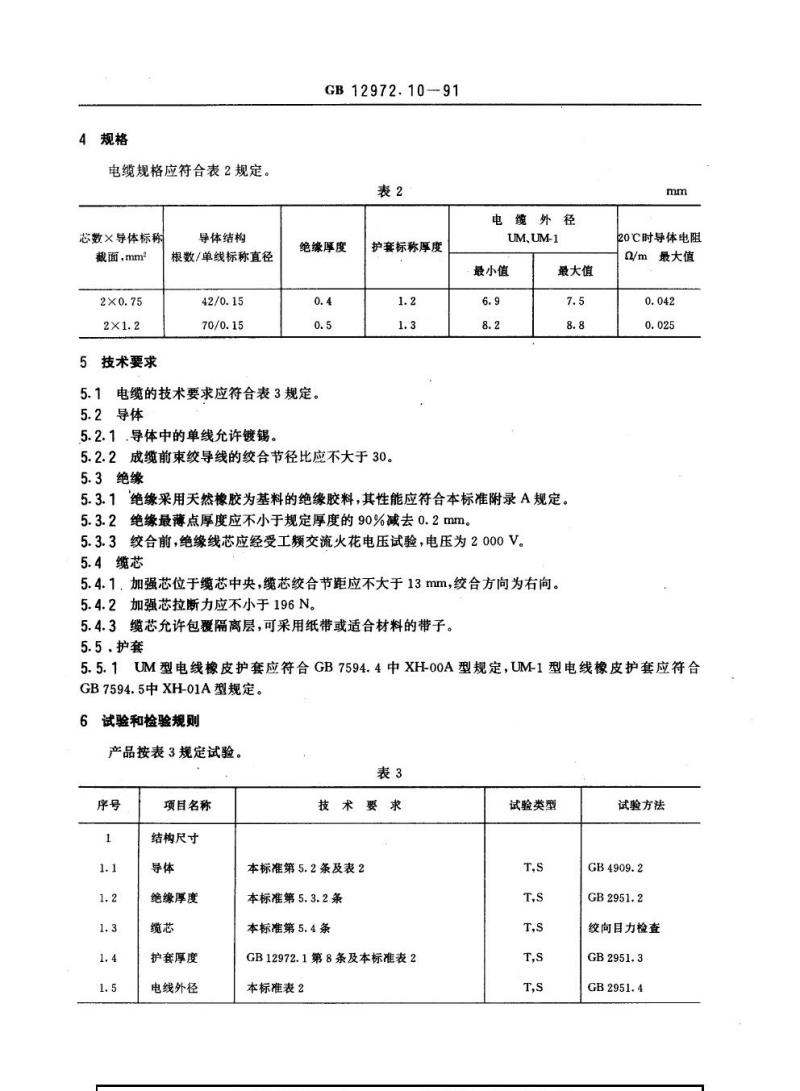

4规格
电缆规格应符合表2规定。
芯数×导体标称
截面，mm
5技术要求
导体结构
根数/单线标称直径bzxZ.net
GB12972.10--91
绝缘厚度
5.1电缆的技术要求应符合表3规定。5.2导体
5.2.1.导体中的单线允许镀锡。护套标称厚度
5.2.2成缆前束绞导线的绞合节径比应不大于30。5.3绝缘
电缆外径
UM、UM-1
最小值
最大值
5.3.1绝缘采用天然橡胶为基料的绝缘胶料，其性能应符合本标准附录A规定。5.3.2绝缘最薄点厚度应不小于规定厚度的90%减去0.2mm。5.3.3绞合前，绝缘线芯应经受工频交流火花电压试验，电压为2000V。5.4缆芯
5.4.1，加强芯位于缆芯中央，缆芯绞合节距应不大于13mm，绞合方向为右向。5.4.2加强芯拉断力应不小于196N。5.4.3缆芯允许包覆隔离层，可采用纸带或适合材料的带子。5.5护套
20℃时导体电阻
2/m最大值
5.5.1UM型电线橡皮护套应符合GB7594.4中XH-00A型规定，UM-1型电线橡皮护套应符合GB7594.5中XH-01A型规定。
试验和检验规则
产品按表3规定试验。
项目名称
结构尺寸
绝缘厚度
护套厚度
电线外径
技术要求
本标准第5.2条及表2
本标准第5.3.2条
本标准第5.4条
GB12972.1第8条及本标准表2
本标准表2
试验类型
试验方法
绞向目力检查
项目名称
电线性能
导体电阻
工频交流
电压试验
燃烧试验
绝缘物理机械
护套物理机械
加强芯拉力试验
识别标志
交货长度
本标准表2
GB 12972.10-- 91

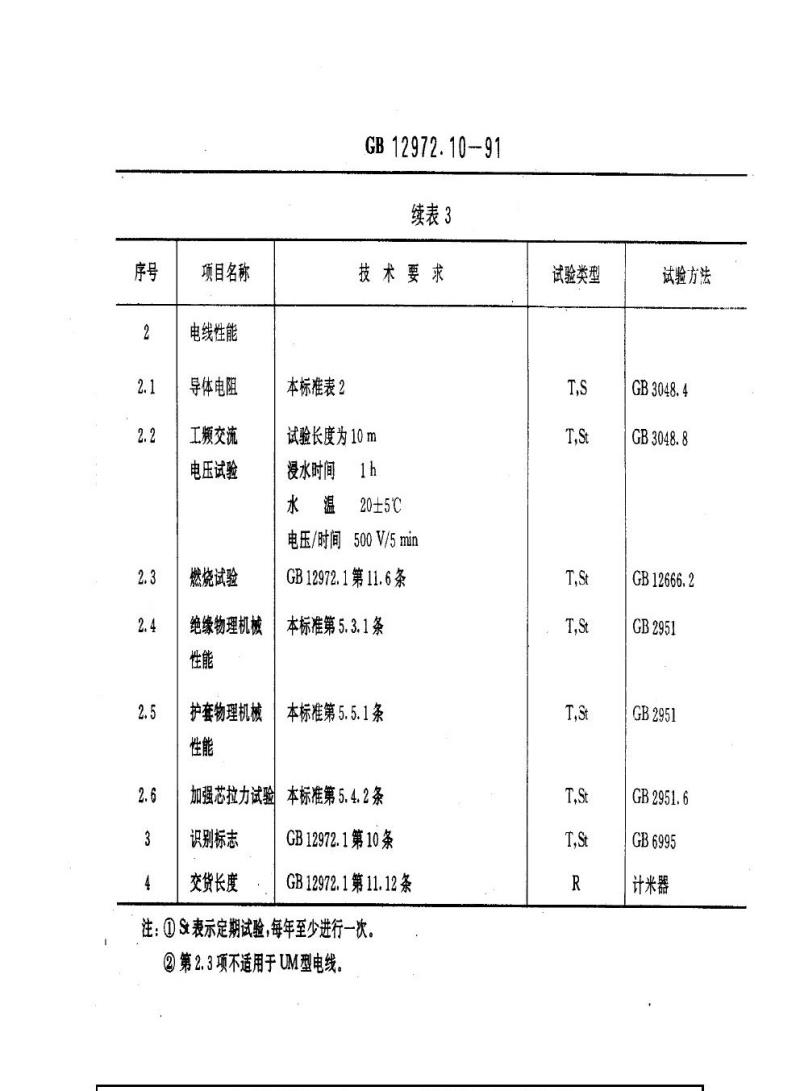

续表3
技术要求
试验长度为10 m
浸水时间1h
水温20±5℃
电压/时间500V/5min
GB12972.1第11.6条
本标准第5.3.1条
本标准第5.5.1条
本标准第5.4.2条
GB12972.1第10条
GB12972.1第11.12条
注：①$表示定期试验，每年至少进行一次。②第2.3项不适用于UM型电线。
试验类型
试验方法
GB12666.2
GB2951
GB2951
GB6995
计米器
老化前试样
抗张强度
断裂伸长率
空气箱热老化试验
试验温度
试验时间
抗张强度
抗张强度变化率
断裂伸长率
断裂伸长率变化率
附加说明：
GB12972.1091

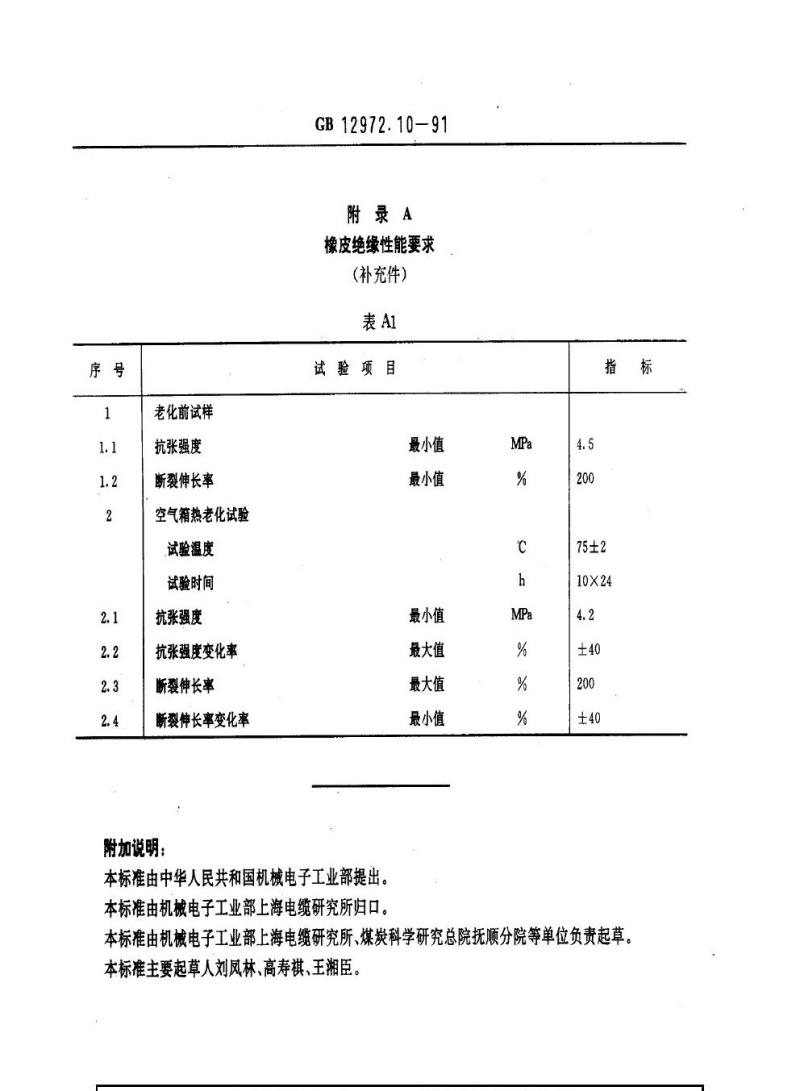

附录A
橡皮绝缘性能要求
（补充件）
试验项目
最小值
最小值
最小值
最大值
最大值
最小值
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。MPa
10×24
本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草本标准主要起草人刘凤林、高寿祺、王湘臣。
