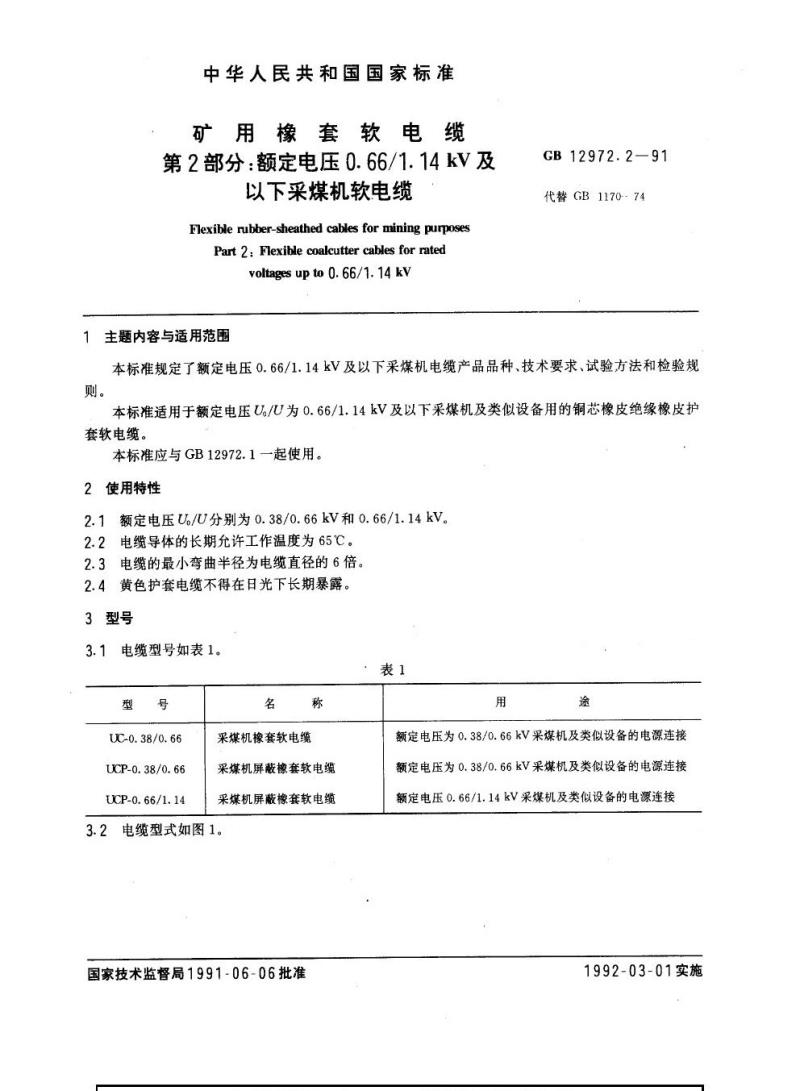

【国家标准(GB)】 矿用橡套软电缆 第2部分：额定电压0. 66/1.14 kV及以下采煤机软电缆

中华人民共和国国家标准
矿用橡套软电缆
第2部分：额定电压0.66/1.14kV及以下采煤机软电缆
Flexiblerubber-sheathed cables for mining purposes Part 2: Flexible coalcutter cables for rated voltages up to 0.66/1.14kV

1 主题内容与适用范围
本标准代替GB1170-74，规定了额定电压0.66/1.14kV及以下采煤机电缆产品的品种、技术要求、试验方法和检验规则。本标准适用于额定电压U/U为0.66/1.14kV及以下采煤机及类似设备用的铜芯橡皮绝缘橡皮护套软电缆。本标准应与GB12972.1一起使用。

2 使用特性
2.1 额定电压U/U分别为0.38/0.66kV和0.66/1.14kV。
2.2 电缆导体的长期允许工作温度为65℃。
2.3 电缆的最小弯曲半径为电缆直径的6倍。
2.4 黄色护套电缆不得在日光下长期暴露。

3 型号
3.1 电缆型号如下表：
型号 | 名称 | 用途
UC-0.38/0.66 | 采煤机橡套软电缆 | 额定电压为0.38/0.66kV采煤机及类似设备的电源连接
UCP-0.38/0.66 | 采煤机屏蔽橡套软电缆 | 额定电压为0.38/0.66kV采煤机及类似设备的电源连接
UCP-0.66/1.14 | 采煤机屏蔽橡套软电缆 | 额定电压0.66/1.14kV采煤机及类似设备的电源连接

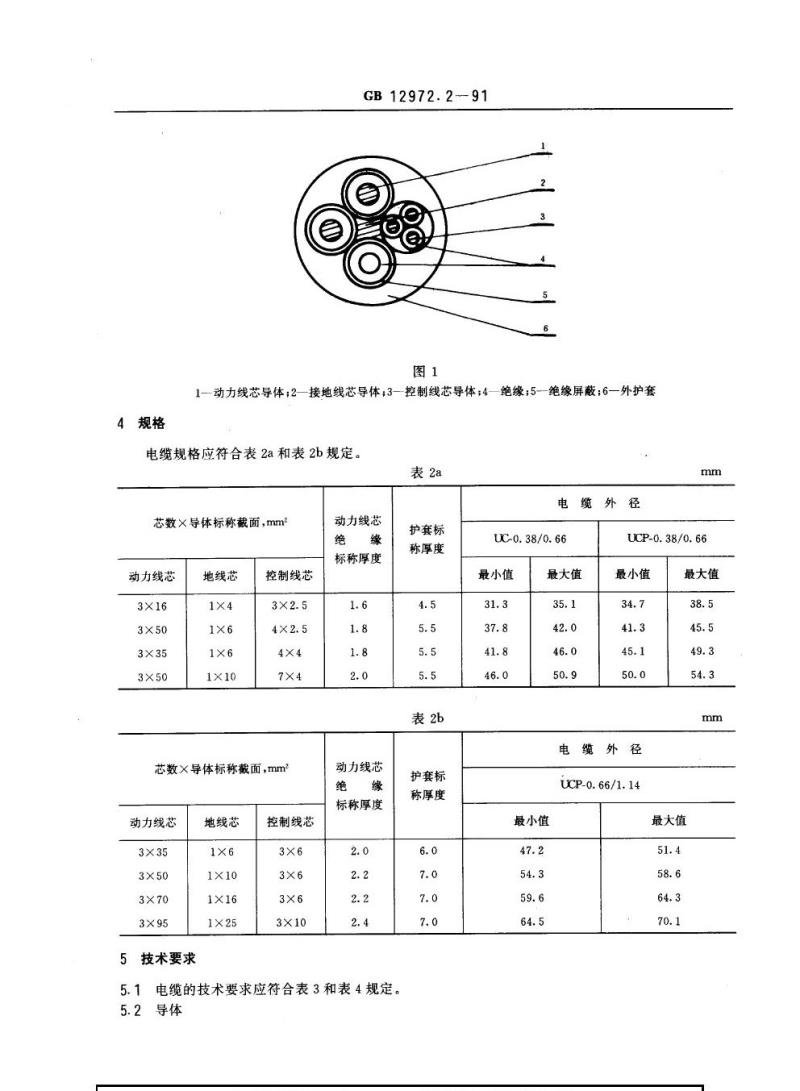

3.2 电缆型式如图1所示。

4 规格
电缆规格应符合表2a和表2b规定。
表2a 动力线芯、地线芯、控制线芯及绝缘厚度
动力线芯 | 芯数×导体标称截面(mm²) | 绝缘标称厚度(mm)
3×16 | 1.6
3×35 | 1.8
3×50 | 2.0
3×70 | 2.2
3×95 | 2.4
地线芯 | 1×4至1×25
控制线芯 | 3×2.5至7×4

表2b 护套标称厚度及电缆外径(mm)
型号 | 护套厚度 | 外径最小值 | 外径最大值
UC-0.38/0.66 | 4.5-6.0 | 31.3-46.0
UCP-0.38/0.66 | 5.5-7.0 | 34.7-50.0
UCP-0.66/1.14 | 5.5-7.0 | 47.2-64.5

5 技术要求
5.1 电缆的技术要求应符合表3和表4规定。Www.bzxZ.net

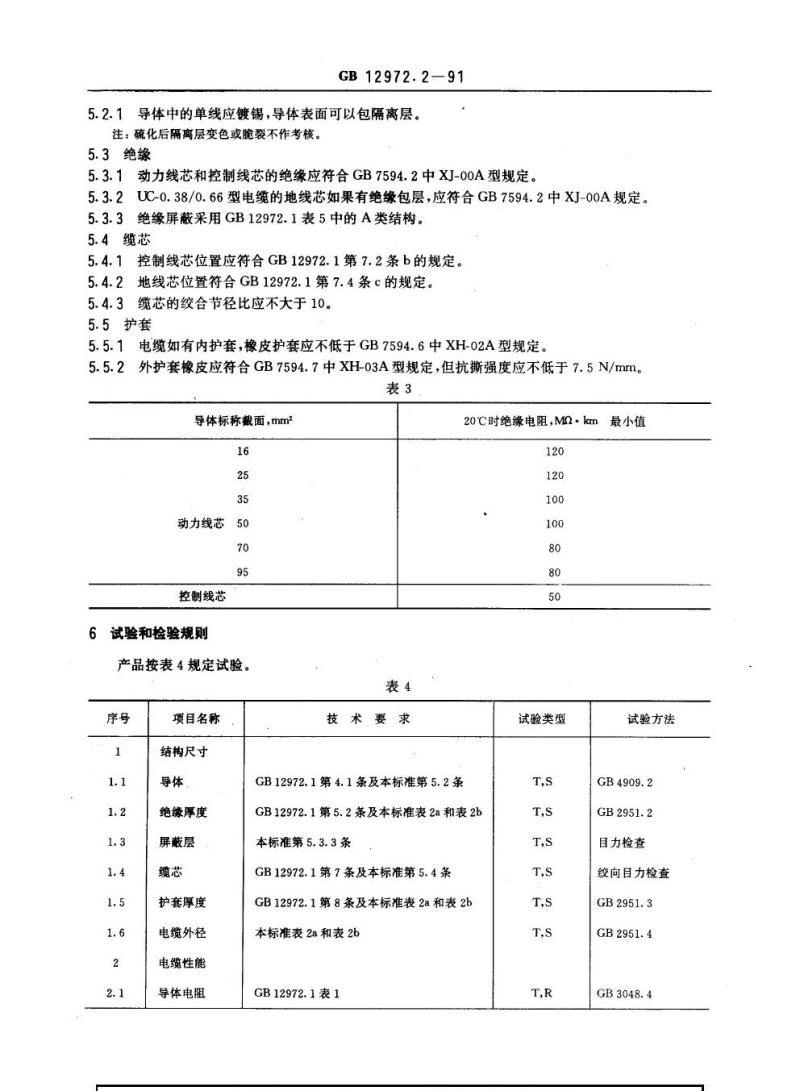

5.2 导体中的单线应镀锡，导体表面可以包隔离层。注：硫化后隔离层变色或脆裂不作考核。
5.3 绝缘
5.3.1 动力线芯和控制线芯的绝缘应符合GB7594.2中XJ-00A型规定。
5.3.2 UC-0.38/0.66型电缆的地线芯如果有绝缘包层，应符合GB7594.2中XJ-00A规定。
5.3.3 绝缘屏蔽采用GB12972.1表5中的A类结构。
5.4 缆芯
5.4.1 控制线芯位置应符合GB12972.1第7.2条b的规定。
5.4.2 地线芯位置符合GB12972.1第7.4条c的规定。
5.4.3 缆芯的绞合节径比应不大于10。
5.5 护套
5.5.1 电缆如有内护套，橡皮护套应不低于GB7594.6中XH-02A型规定。
5.5.2 外护套橡皮应符合GB7594.7中XH-03A型规定，但抗撕强度应不低于7.5 N/mm²。

6 试验和检验规则
产品按表4规定进行试验。

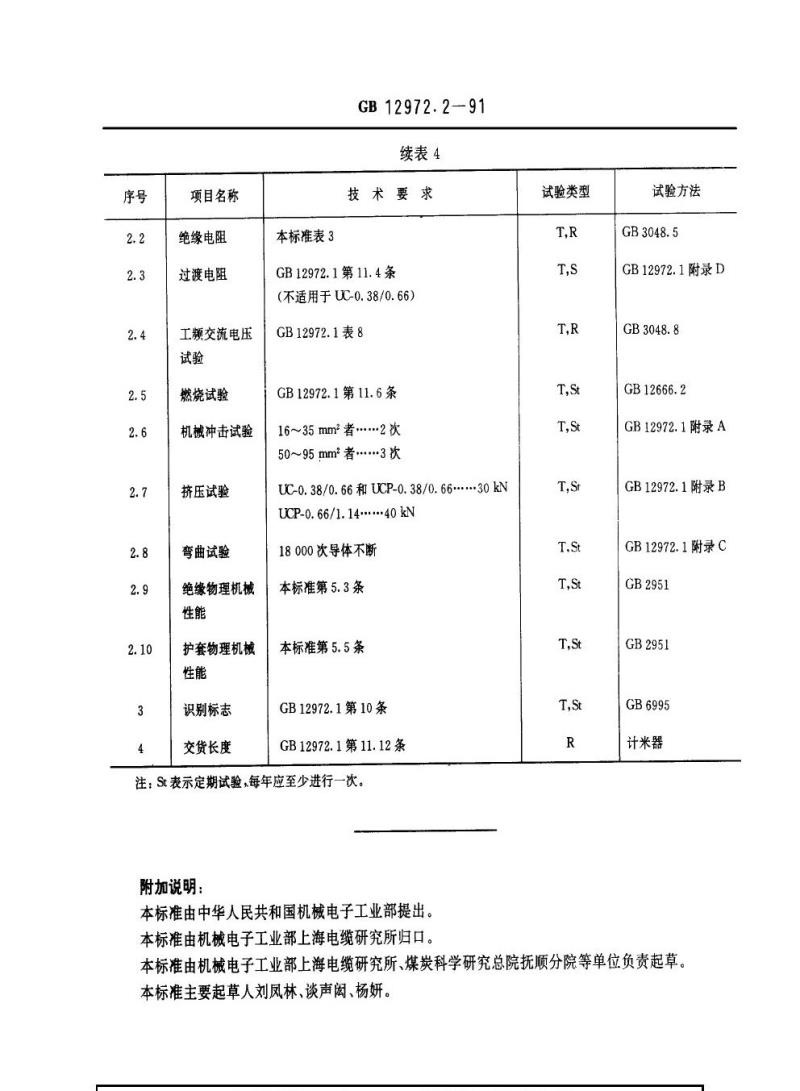

表4 技术要求及测试项目
序号 | 项目名称 | 技术要求
1 | 结构尺寸 | 按规定
2 | 导体 | 电阻符合标准
3 | 绝缘厚度 | 符合标准
4 | 屏蔽层 | 符合标准
5 | 缆芯 | 符合标准
6 | 护套厚度、电缆外径、电缆性能 | 符合标准
7 | 导体电阻 | 符合标准
8 | 绝缘电阻（20℃） | MΩ·km最小值：100-120
