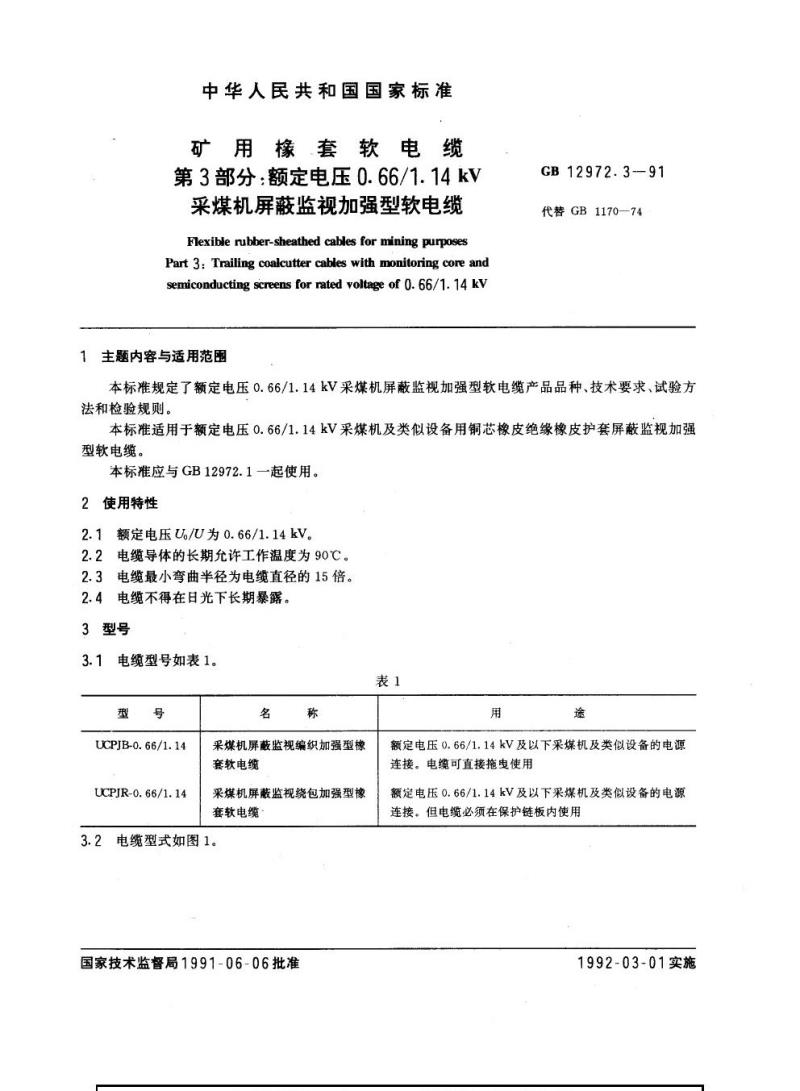

中华人民共和国国家标准
矿用橡套软电缆
第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆
Flexible rubber-sheathed cables for mining purposes Part 3: Trailing coalcutter cables with monitoring core and semiconducting screens for rated voltage of 0.66/1.14kV

1 主题内容与适用范围
本标准代替GB1170-74，规定了额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆产品的品种、技术要求、试验方法和检验规则。本标准适用于额定电压0.66/1.14kV采煤机及类似设备用铜芯橡皮绝缘橡皮护套屏蔽监视加强型软电缆。本标准应与GB12972.1一起使用。

2 使用特性
2.1 额定电压U/U为0.66/1.14kV。
2.2 电缆导体的长期允许工作温度为90℃。
2.3 电缆最小弯曲半径为电缆直径的15倍。
2.4 电缆不得在日光下长期暴露。

3 型号
3.1 电缆型号如表1：
型号 | 名称 | 用途bZxz.net
UCPJB-0.66/1.14 | 采煤机屏蔽监视编织加强型橡套软电缆 | 额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接，可直接拖曳使用
UCPJR-0.66/1.14 | 采煤机屏蔽监视绕包加强型橡套软电缆 | 额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接，但必须在保护链板内使用

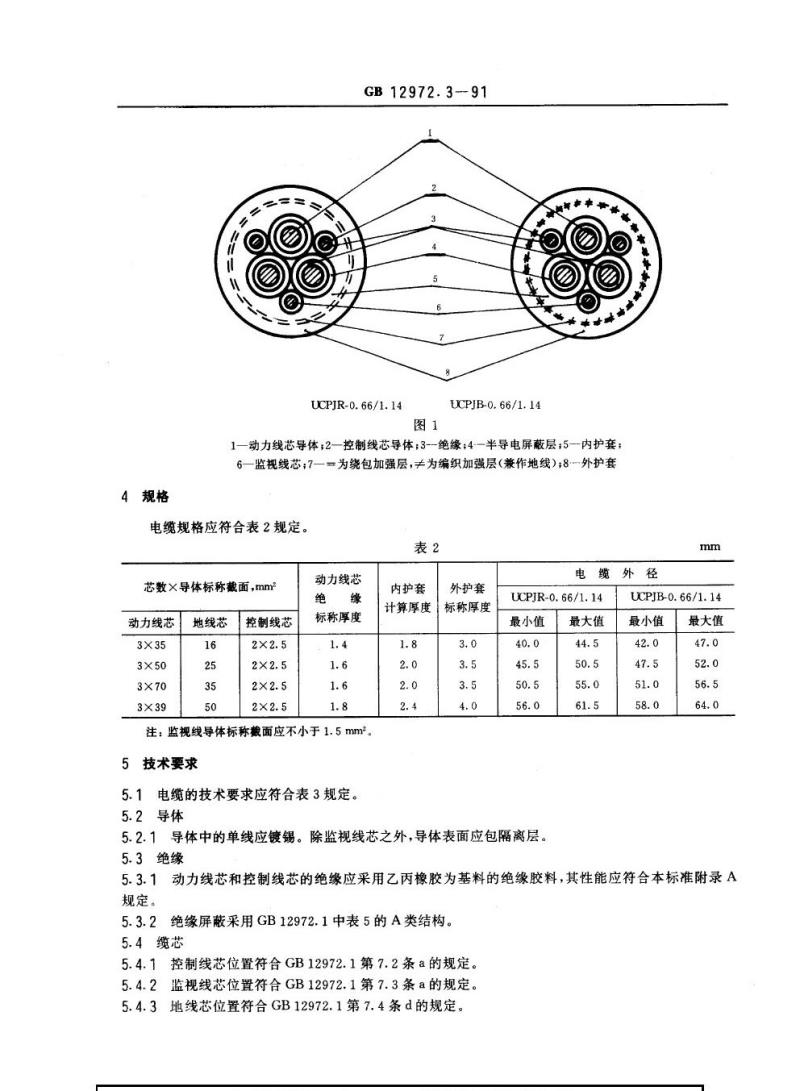

3.2 电缆型式如图1所示。

4 规格
电缆规格应符合表2规定。
表2 芯数与导体截面及绝缘厚度(mm)
型号 | 动力线芯(mm²) | 地线芯(mm²) | 控制线芯(mm²) | 动力线芯绝缘厚度(mm)
3×35 | 16 | 2×2.5 | 1.4
3×50 | 25 | 2×2.5 | 1.6
3×70 | 35 | 2×2.5 | 1.6
3×95 | 50 | 2×2.5 | 1.8
注：监视线导体标称截面应不小于1.5mm²。
内护套计算厚度1.8-2.4mm，外护套标称厚度3.0-4.0mm。
电缆外径最小值(UCPJR)40.0-56.0mm，最大值44.5-61.5mm；(UCPJB)42.0-58.0mm，最大值47.0-64.0mm。

5 技术要求
5.1 电缆的技术要求应符合表3规定。
5.2 导体中的单线应镀锡。除监视线芯外，导体表面应包隔离层。
5.3 绝缘

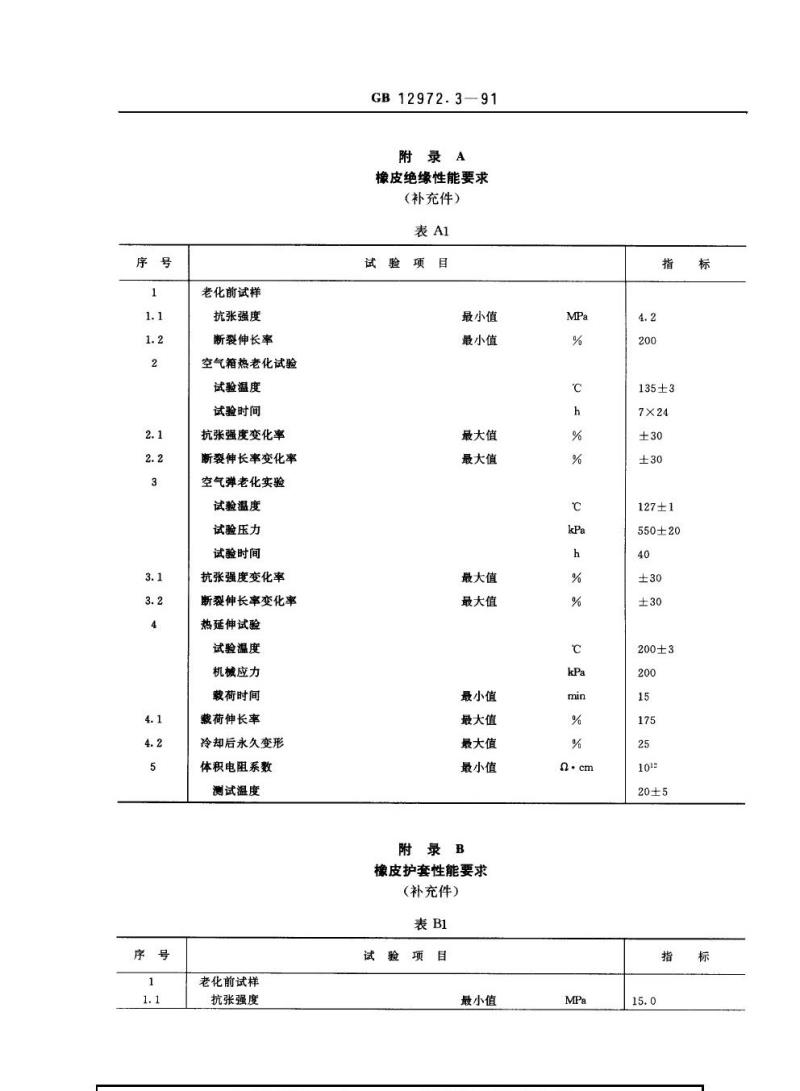

5.3.1 动力线芯和控制线芯的绝缘应采用乙丙橡胶为基料，其性能应符合本标准附录A规定。
5.3.2 绝缘屏蔽采用GB12972.1中表5的A类结构。
5.4 缆芯
5.4.1 控制线芯位置符合GB12972.1第7.2条a的规定。
5.4.2 监视线芯位置符合GB12972.1第7.3条a的规定。
5.4.3 地线芯位置符合GB12972.1第7.4条d的规定。
5.4.4 缆芯的绞合节径比应不大于8。
5.5 护套
5.5.1 内护套应符合GB7954.10中XH-31A型规定。
5.5.2 外护套应采用氯丁胶为基料，其性能应符合本标准附录B规定，并应为黄色。
5.6 加强层
5.6.1 UCPJB型加强层应符合GB12972.1第9.2条b规定；UCPJR型符合第9.2条c规定。

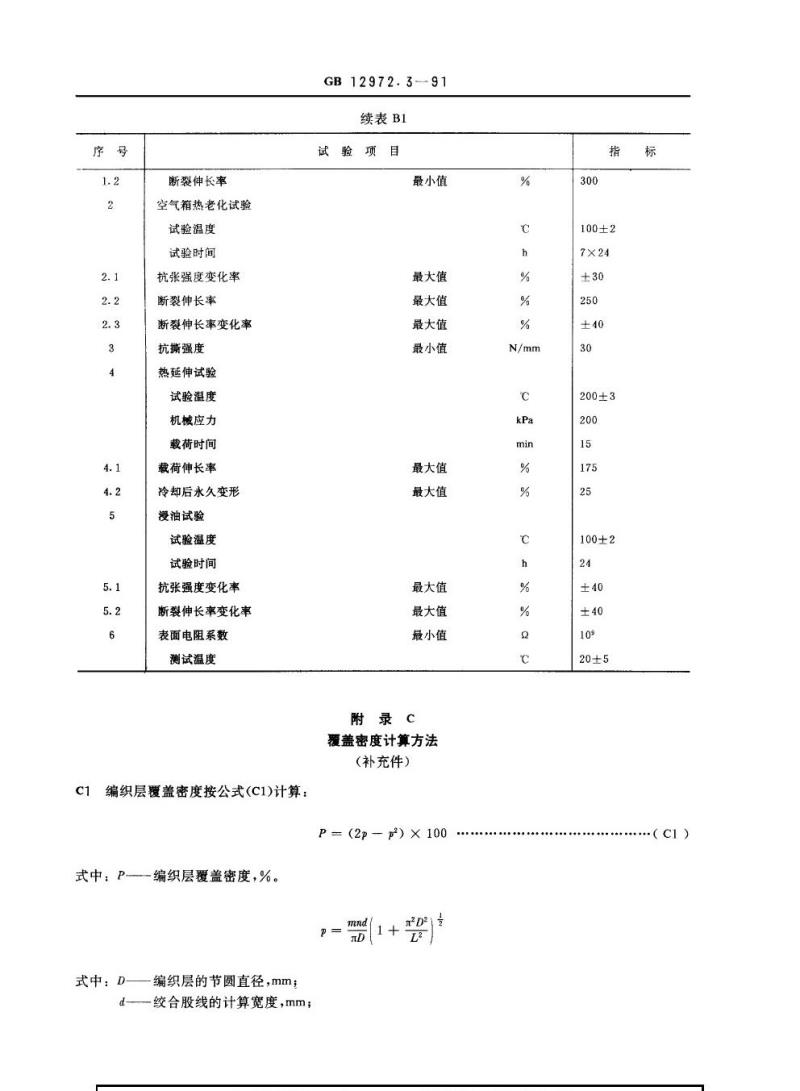

5.6.2 UCPJB型覆盖率不小于70%，UCPJR型不小于90%。

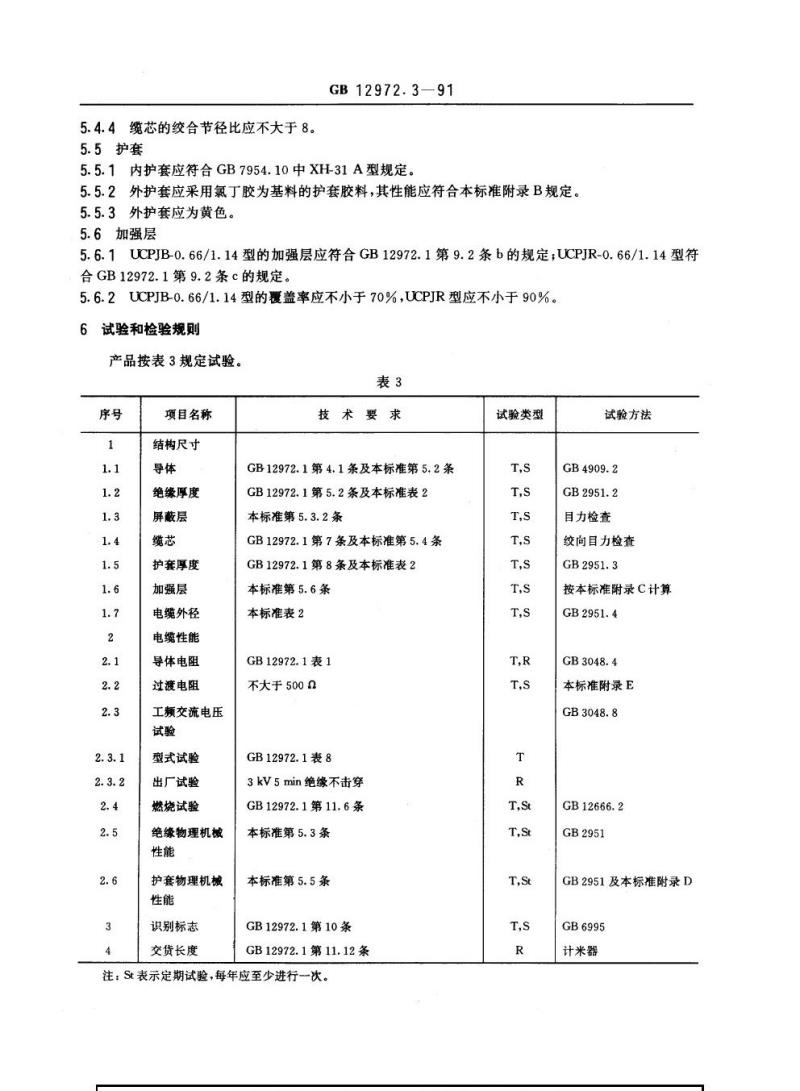

6 试验和检验规则
产品按表3规定进行试验。
表3 技术要求及测试项目
序号 | 项目名称 | 技术要求
1 | 结构尺寸 | 按标准
2 | 导体 | 电阻符合标准
3 | 绝缘厚度 | 符合标准
4 | 屏蔽层 | 符合标准
5 | 缆芯 | 符合标准
6 | 护套厚度 | 符合标准
7 | 加强层 | 覆盖率符合标准
8 | 电缆外径 | 符合标准
9 | 电缆性能 | 符合标准
10 | 导体电阻、过渡电阻、工频交流电压试验、型式试验、出厂试验、燃烧试验、绝缘物理机械性能、护套性能 | 符合标准要求
