本标准适用于工业成套设备和其组成部分的设备(装置)中所用的绝缘导线的标记。电器(如旋转电机和变压器)端子的绝缘导线除外。其他设备(如电信电路或包含电信设备的电路)，仅作参考。本标准的目的是规定用于绝缘导线的标记识别系统，它分为主标记和补充标记两类。对绝缘导线作标记的目的，是提供一种方法，用以识别电路中的导线和已经从其连接的端子上拆下来的导线。本标准等效采用国际标准IEC 391(1972年第一版)。 GB 4884-1985 绝缘导线的标记 GB4884-1985

标准内容

部分标准内容：

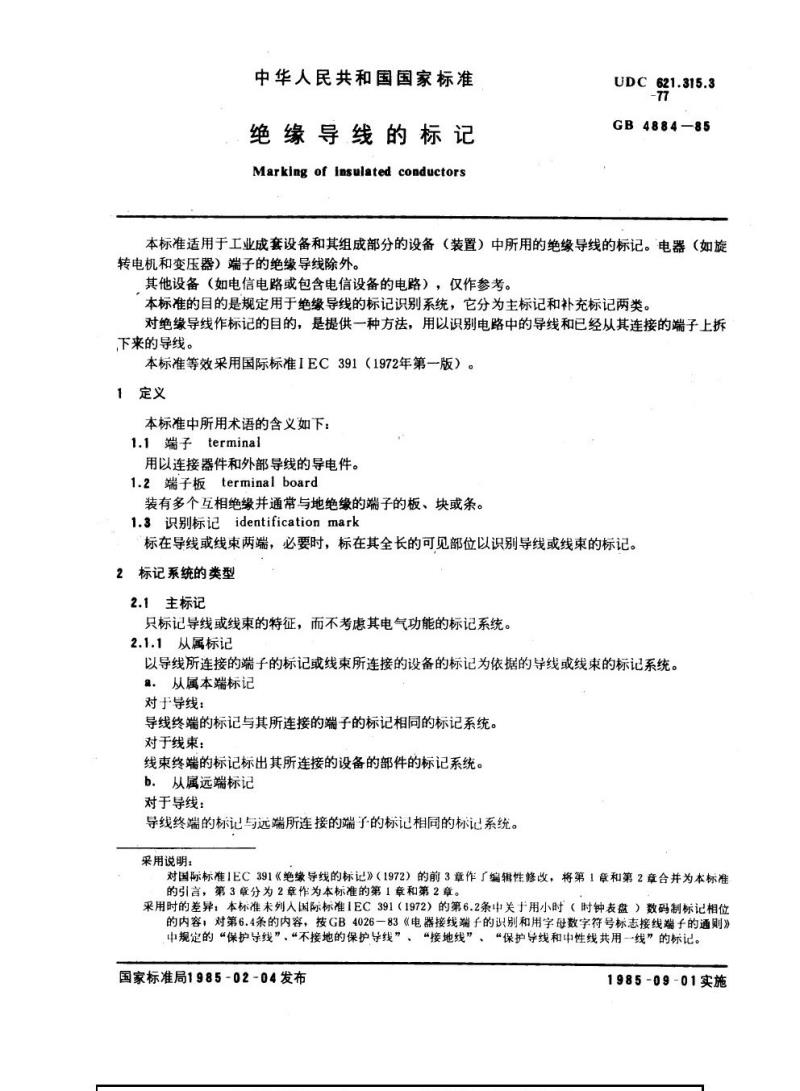

中华人民共和国国家标准
绝缘导线的标记www.bzxz.net
Marking of insulated conductors
UDC 621.315.3
GB4884—85

本标准适用于工业成套设备及其组成部分中所用的绝缘导线的标记，电器（如旋转电机和变压器）端子的绝缘导线除外。其他设备（如电信电路或包含电信设备的电路）仅作参考。本标准规定了用于绝缘导线的标记识别系统，包括主标记和补充标记两类。标记导线的目的是提供识别电路中导线及其端子拆下后的导线的方法。

本标准等效采用国际标准IEC391（1972年第一版）。

1 定义
1.1 端子 terminal：用以连接器件和外部导线的导电件。
1.2 端子板 terminal board：装有多个互相绝缘并通常与地绝缘的端子的板、块或条。
1.3 识别标记 identification mark：标在导线或线束两端，必要时标在其全长可见部位以识别导线或线束。

2 标记系统的类型
2.1 主标记：只标记导线或线束的特征，而不考虑其电气功能。
2.1.1 从属标记：以导线所连接端子或线束所连接设备的标记为依据。
a. 从属本端标记：导线终端的标记与其所连接端子的标记相同；线束终端标记标出其所连接设备的部件。
b. 从属远端标记：导线终端标记与远端所连接端子的标记相同；线束终端标记标出远端设备部件。
c. 从属两端标记：导线每端标出本端及远端连接端子标记；线束每端标出本端及远端设备部件。
2.1.2 独立标记：与导线端子或线束设备标记无关。

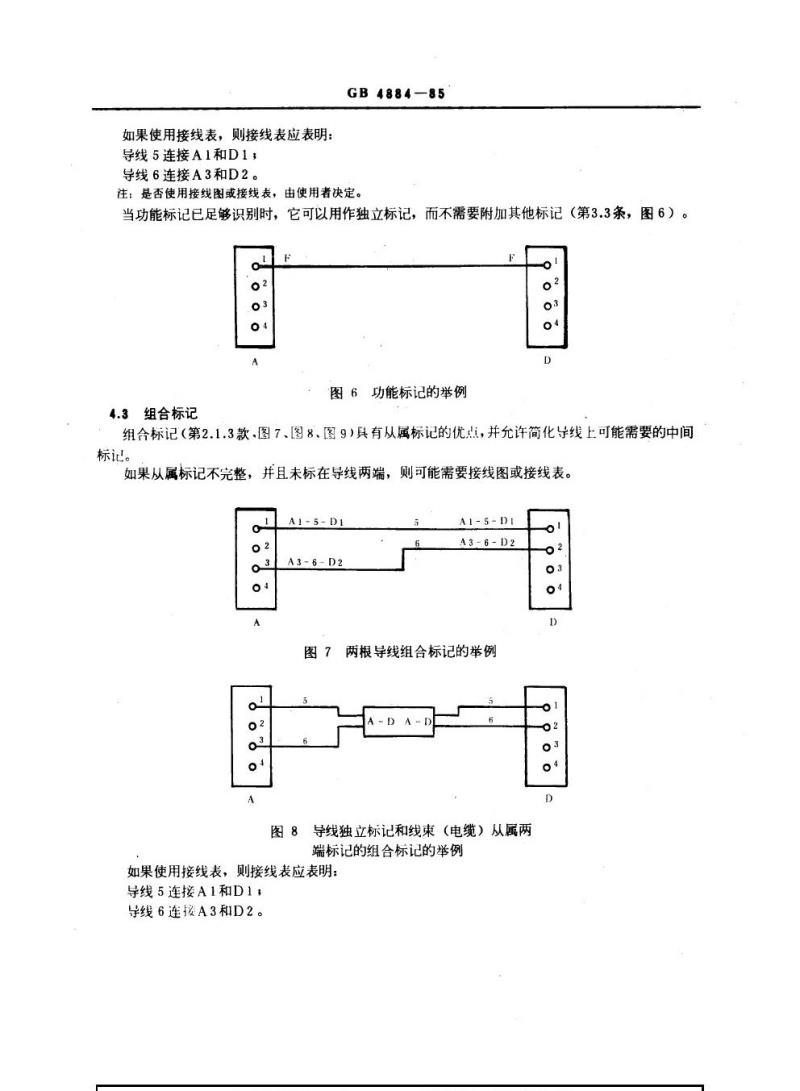

2.1.3 组合标记：从属标记与独立标记一起使用。

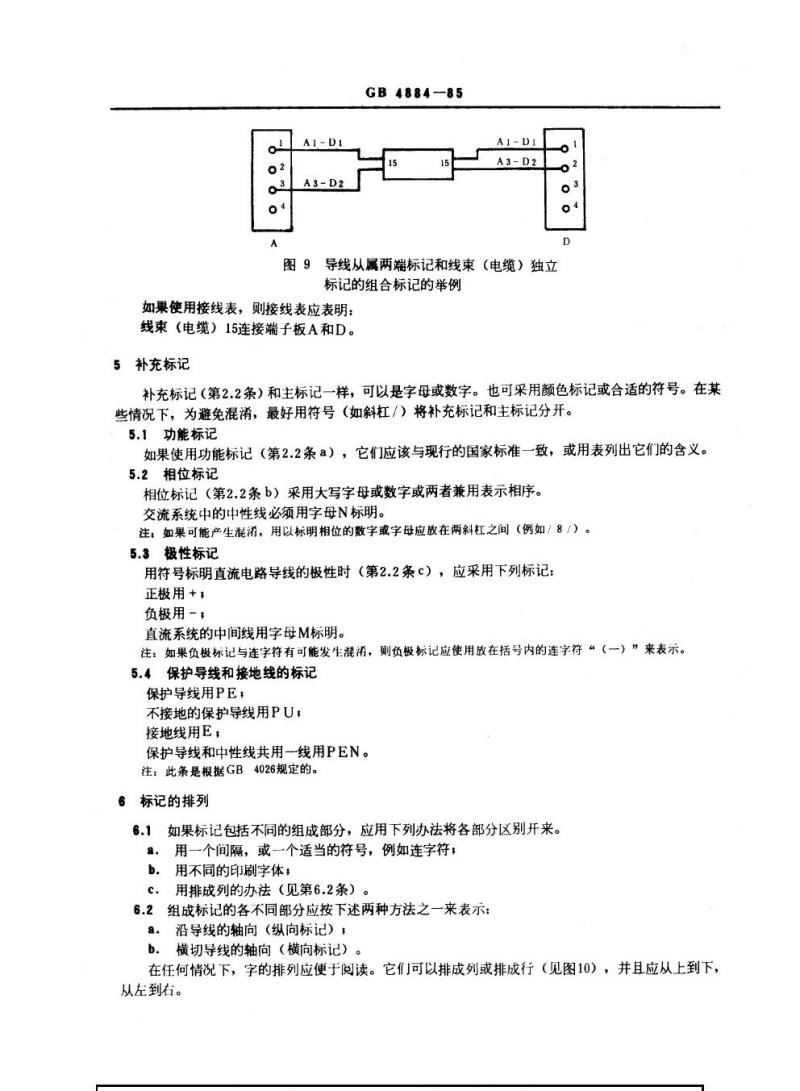

2.2 补充标记：用于主标记的补充，根据每一导线或线束的电气功能。
a. 功能标记：表示导线功能（如开关状态、电流测量、加热、照明、信号等）。
b. 相位标记：表明导线连接到交流系统的某一相。
c. 极性标记：表明导线连接到直流电路的某一极性。

3 总则
3.1 识别标记必须标在导线两端，必要时标在全长可见部位。
3.2 主标记必须是第2.1条规定的类型。
3.3 导线可以带有第2.2条规定的补充标记，在补充标记足够识别时可不使用主标记。

4 主标记系统的应用
4.1 从属标记：导线标记可包括或不包括设备标记，但单独使用端子标记可能引起混淆时必须包括设备标记。

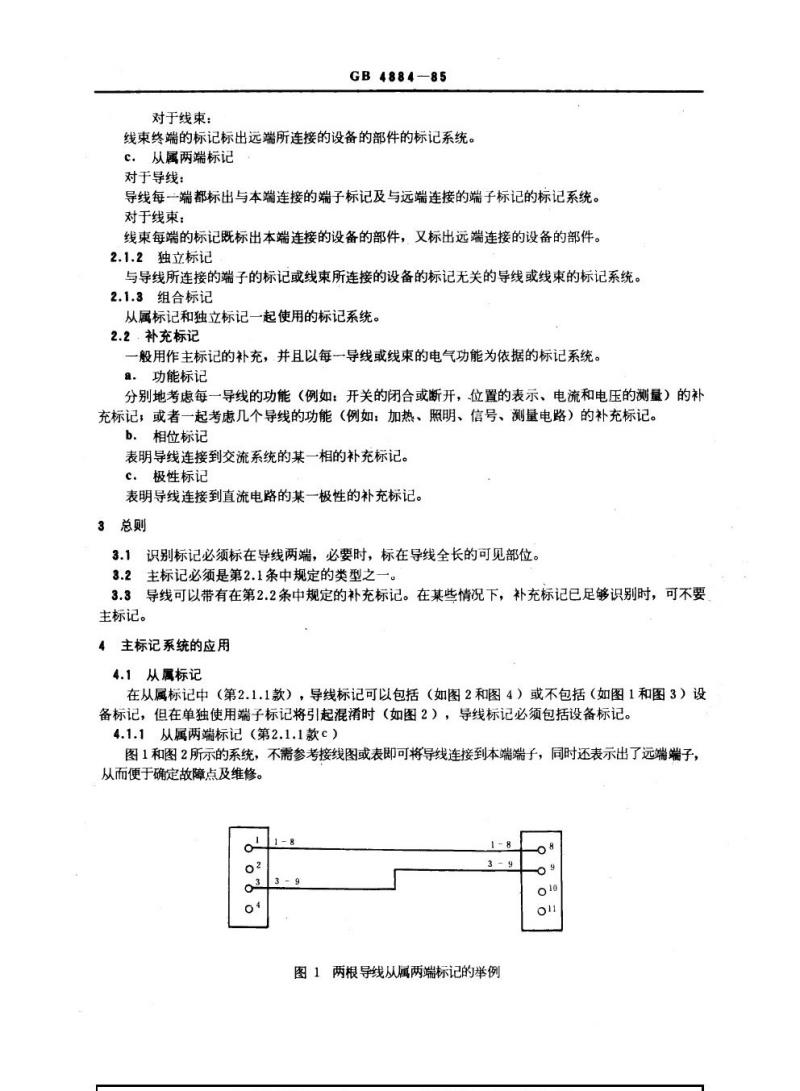

4.1.1 从属两端标记：系统不需参考接线图即可将导线连接到本端端子，同时表示远端端子，便于故障点确定及维修。

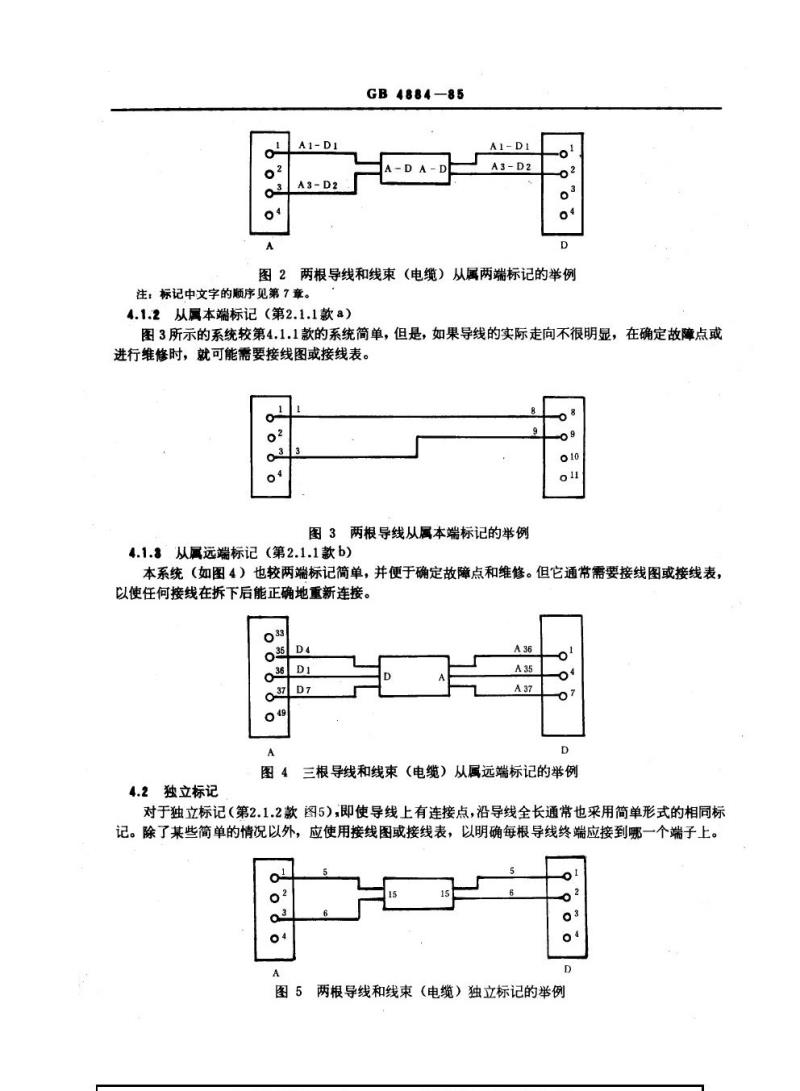

4.1.2 从属本端标记：系统较简单，但导线走向不明显时可能需要接线图或接线表。
4.1.3 从属远端标记：系统较简单，便于确定故障点及维修，但通常需接线图或接线表，以保证拆下后导线能正确重新连接。
