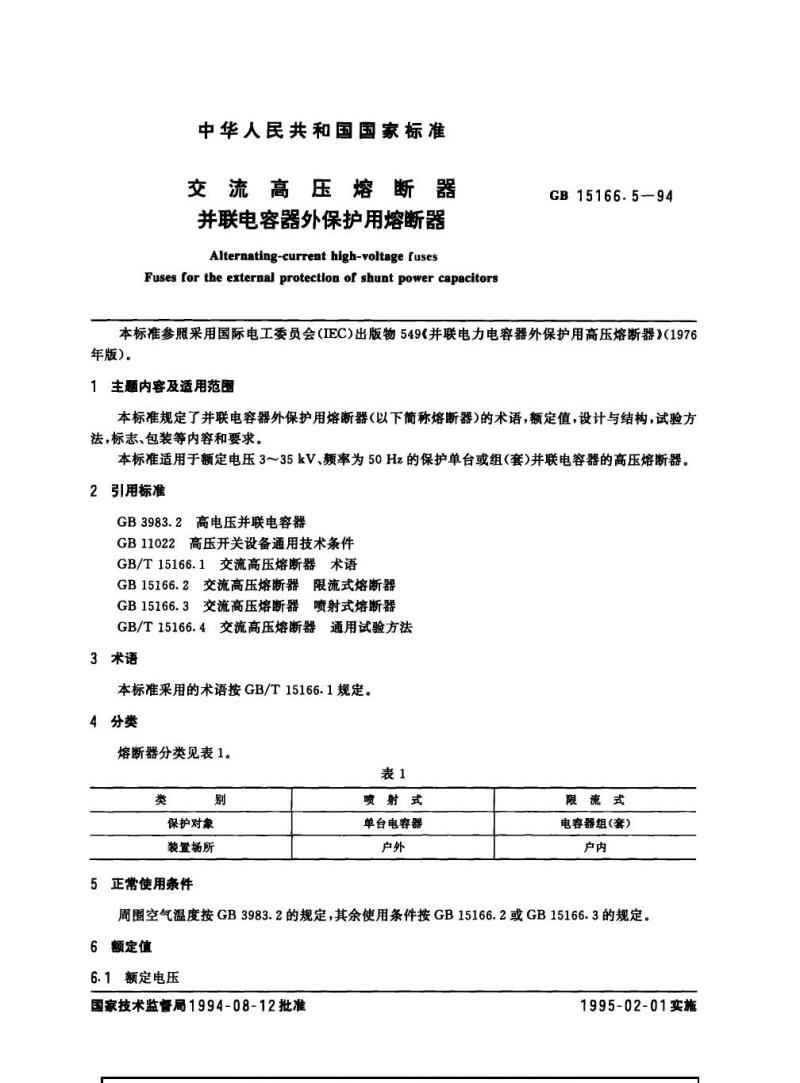

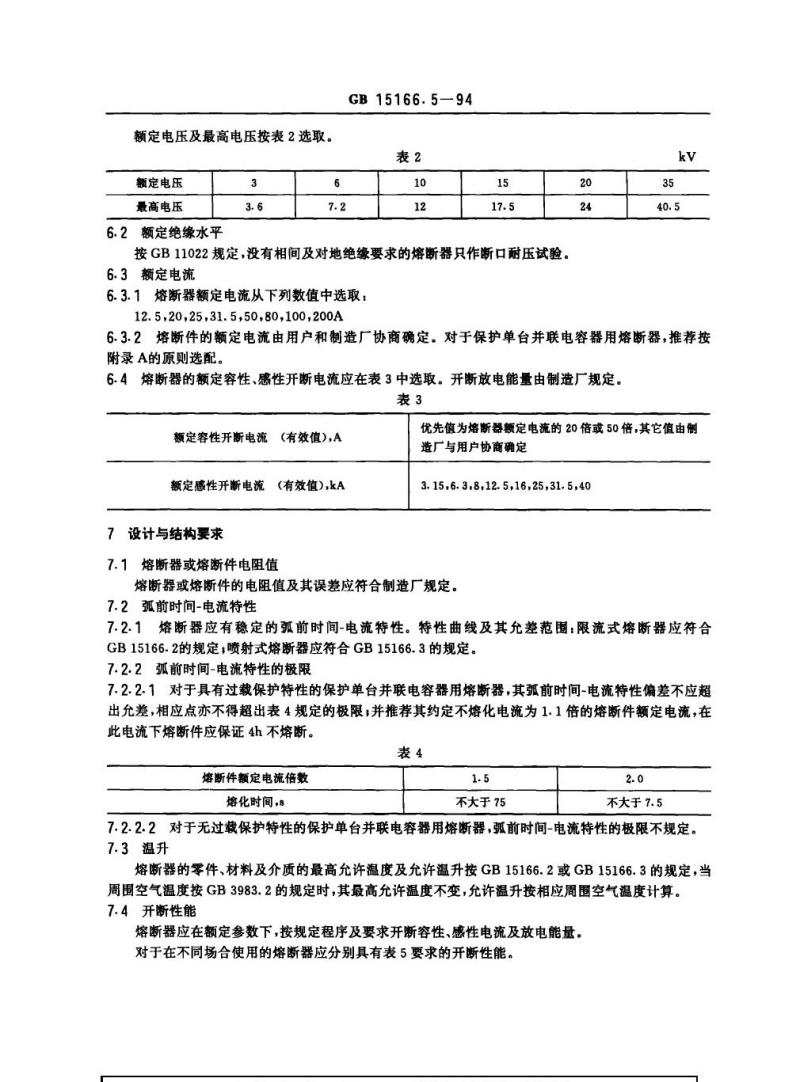

中华人民共和国国家标准 交流高压熔断器 并联电容器外保护用熔断器 Alternating-current high-voltage fuses — Fuses for the external protection of shunt power capacitors GB15166.5—94 本标准参照采用国际电工委员会（IEC）出版物549《并联电力电容器外保护用高压熔断器》（1976年版）。 1 主题内容及适用范围 本标准规定了并联电容器外保护用熔断器（以下简称熔断器）的术语、额定值、设计与结构、试验方法、标志及包装等内容和要求。 本标准适用于额定电压3～35kV、频率为50Hz，用于保护单台或组（套）并联电容器的高压熔断器。 2 引用标准 GB 3983.2 高电压并联电容器 GB 11022 高压开关设备通用技术条件 GB/T 15166.1 交流高压熔断器 术语 GB 15166.2 交流高压熔断器 限流式熔断器 GB 15166.3 交流高压熔断器 喷射式熔断器 GB/T 15166.4 交流高压熔断器 通用试验方法 3 术语 本标准采用的术语按GB/T 15166.1规定。 4 分类 熔断器分类如下： - 喷射式：用于单台电容器，适用于户外 - 限流式：用于电容器组（套），适用于户内 5 正常使用条件 周围空气温度按GB 3983.2的规定执行，其余使用条件按GB 15166.2或GB 15166.3的规定执行。 6 额定值 6.1 额定电压 额定电压及最高电压按表2选取： - 额定电压：3、6、10、15、20、24、35 kV - 最高电压：3.6、7.2、12、17.5、24、40.5 kV 6.2 额定绝缘水平 按GB 11022规定执行。对于无相间及对地绝缘要求的熔断器，仅进行断口耐压试验。 6.3 额定电流 6.3.1 熔断器额定电流从下列数值中选取：12.5、20、25、31.5、50、80、100、200 A。 6.3.2 熔断件额定电流由用户和制造厂协商确定。对于保护单台并联电容器用熔断器，推荐按附录A原则选配。 6.4 开断电流 熔断器的额定容性开断电流和感性开断电流应从下列数值中选取：3.15、6.3、8、12.5、16、25、31.5、40（单位分别为A或kA）。开断放电能量由制造厂规定。 7 设计与结构要求 7.1 电阻值 熔断器或熔断件的电阻值优先选用额定电流的20倍或50倍，其它数值由制造厂与用户协商确定。电阻值及其误差应符合制造厂规定。 7.2 弧前时间-电流特性 7.2.1 熔断器应具有稳定的弧前时间-电流特性。限流式熔断器应符合GB 15166.2的规定，喷射式熔断器应符合GB 15166.3的规定。 7.2.2 特性极限 7.2.2.1 对于具有过载保护特性的熔断器，其弧前时间-电流特性偏差不得超出允差范围，并应满足以下要求： - 约定不熔化电流为熔断件额定电流的1.1倍，在该电流下应保证4小时不熔断。 - 在额定电流倍数下的熔化时间限制： - 1.5倍：不大于75秒 - 2.0倍：不大于7.5秒 7.2.2.2 对于无过载保护特性的熔断器，不规定弧前时间-电流特性的极限。 7.3 温升 熔断器的零件、材料及介质的最高允许温度和温升按GB 15166.2或GB 15166.3规定执行。当环境温度按GB 3983.2规定时，其最高允许温度不变，温升按实际环境温度修正。 7.4 开断性能 熔断器应在额定条件下，按规定程序开断容性电流、感性电流及放电能量。根据使用场合不同，应满足相应开断性能要求，包括容性开断试验和放电开断试验。 典型应用说明： - 在无串联单元的三角形连接或中性点接地的星形连接中使用的单台熔断器，可能承受感性电流。 - 在中性点不接地的星形连接中使用的单台熔断器，一般不承受感性电流。 - 对于中性点不接地的星形连接电容器组保护熔断器，应进行容性开断试验。 7.5 耐受放电性能 熔断器应能承受规定条件下的涌流冲击，其第一个半波峰值不低于熔断件额定电流的70倍。 7.6 防腐蚀要求 熔断器所有外露金属部件应采取可靠的防腐措施，表面应光洁。 7.7 指示装置 熔断器应配备明显的熔断指示装置，并保证动作可靠。
