中华人民共和国国家标准
交流高压隔离开关和接地开关
Alternating current high-voltagedisconnectors and earthing switchesGB1985-89
代替GB198580
本标准等效采用国际电工标准IEC129《交流隔离开关和接地开关》（1984年版）。1主题内容与适用范围
本标准规定了交流高压隔离开关和接地开关的额定参数、设计和结构等要求。本标准适用于额定电压3～500kV、频率50Hz的户内、户外交流高压隔离开关、接地开关（以下简称隔离开关和接地开关)及其操动机构和辅助设备。散开式组合电器、封闭式组合电器、金属封闭开关设备等电器中使用的隔离开关和接地开关的特殊要求由相应的产品标准规定。
2使用环境条件
按GB11022《高压开关设备通用技术条件》第3章规定。3术语
本标准所采用的术语按GB2900.1《电工名词术语基本名词术语》和GB2900.20《电工名词术语高压开关设备》的规定。
3.1接触区（对单柱式隔离开关和接地开关）为使静触头与动触头正确接触而限定静触头不同位置的空间区域。3.2接线端子静拉力
隔离开关和接地开关的接线端子静拉力，系考虑风力、覆冰雪和导线自重、张力以及电动力施加于接线端子的最大静拉力。
4额定参数
4.1额定电压
按GB11022第5.1条规定。
4.2额定绝缘水平
按GB11022第5.4条规定。
额定电压330kV及以上的隔离开关，根据其断口间的额定操作冲击耐受电压不同分为A级和B级。详见GB11022第5.4条中的表3第8栏的额定值适用于A级隔离开关，第9栏的额定值适用于B级隔离开关）。

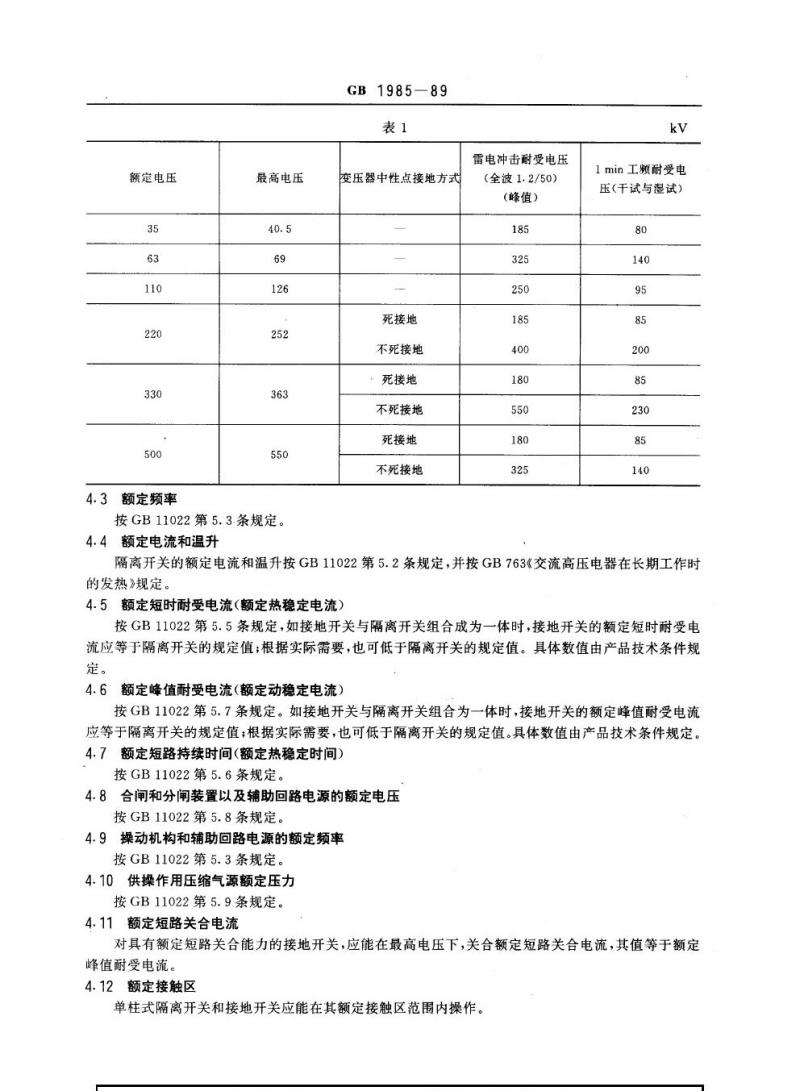

变压器中性点接地用隔离开关的额定绝缘水平见表1。中华人民共和国机械电子工业部1988-08-10批准1989-10-01实施
额定电压
4.3额定频率
最高电压
按GB11022第5.3.条规定。
4.4额定电流和温升
GB1985—89
变压器中性点接地方式
死接地
不死接地
死接地
不死接地
死接地
不死接地
雷电冲击耐受电压
（全波1.2/50）
(峰值）
1min工频耐受电
压(干试与湿试)
隔离开关的额定电流和温升按GB11022第5.2条规定，并按GB763《交流高压电器在长期工作时的发热》规定。
4.5额定短时耐受电流（额定热稳定电流）按GB11022第5.5条规定，如接地开关与隔离开关组合成为一体时，接地开关的额定短时耐受电流应等于隔离开关的规定值；根据实际需要，也可低于隔离开关的规定值。具体数值由产品技术条件规定。
4.6额定峰值耐受电流（额定动稳定电流）按GB11022第5.7条规定。如接地开关与隔离开关组合为一体时，接地开关的额定峰值耐受电流应等于隔离开关的规定值；根据实际需要，也可低于隔离开关的规定值。具体数值由产品技术条件规定。4.7额定短路持续时间（额定热稳定时间）按GB11022第5.6条规定。
4.8合闸和分闸装置以及辅助回路电源的额定电压按GB11022第5.8条规定。
4.9操动机构和辅助回路电源的额定频率按GB11022第5.3条规定。
4.10供操作用压缩气源额定压力按GB11022第5.9条规定。
4.11额定短路关合电流
对具有额定短路关合能力的接地开关，应能在最高电压下，关合额定短路关合电流，其值等于额定峰值耐受电流。
4.12额定接触区

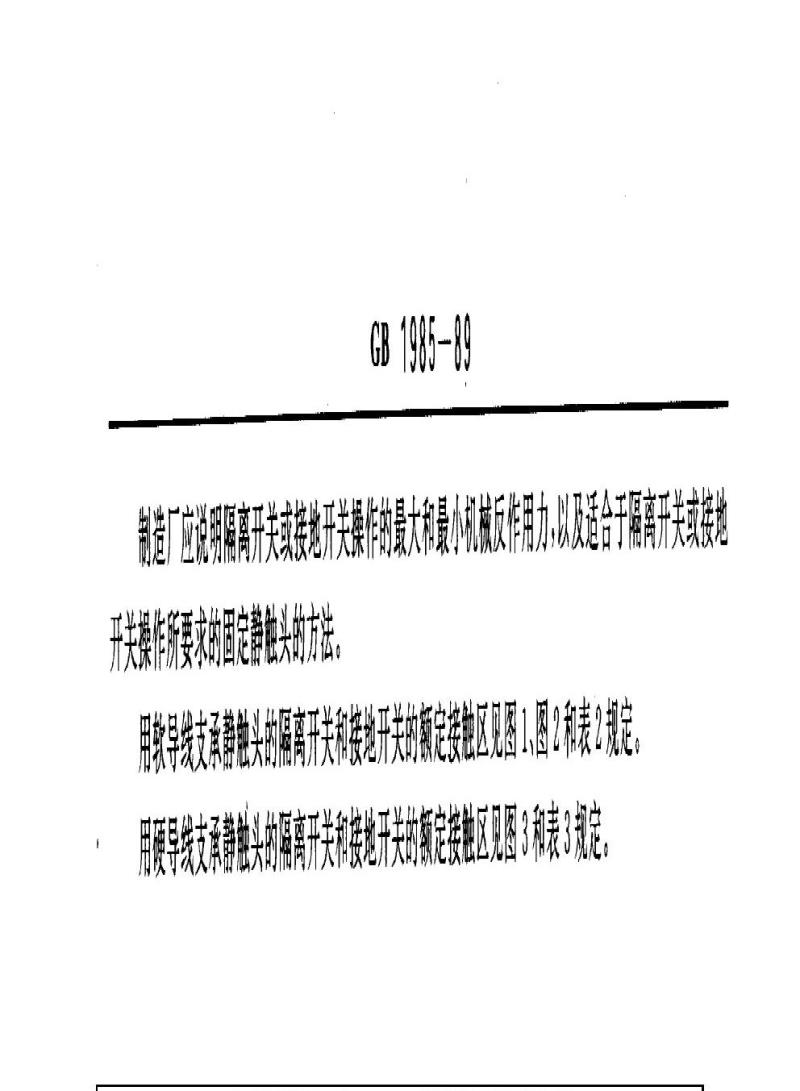

单柱式隔离开关和接地开关应能在其额定接触区范围内操作。头的隔离开关和接地开关的额定接触区见图1、图2和表2规款导线支承静触头
开关和接地开关的额定接触区见图3和表3规定开关或接计
无风无冰时导线的静止位置
GB1985-89
有风时的极限位置
无冰时静触头
无冰最低温度时的位置
有冰最低温度时的位置，
无冰最低温度时的位置
有冰量低温度时的位置：
正常温度时的静止位置
无风有冰时导线的静止位置
7有风和带冰时的极限位置
有冰时静触头
最高温度时的位置
拉紧装置
最高温度时的位置
额定接融区
有风和冰时的极限位置
图1用软导线支承静触头的额定接触区（静触头平行于架空导线）
L一垂直于架空导线方向的水平位移;S-垂直位移；U一沿着架空导线方向的位移
无风无冰时导线的静止位置
GB1985--89
有风时的极限位置
无冰时静触头
正常温度时的静止位置
无冰最低温度时的位置
有冰最低温度时的位置
无冰最低温度时的位置
有冰最低温度时的位置
最高温度时的位置
无风有冰时导线的静止位置
有风和冰时的极限位置
最高温度时的位置
额定接触区
有风和冰时的极限位置

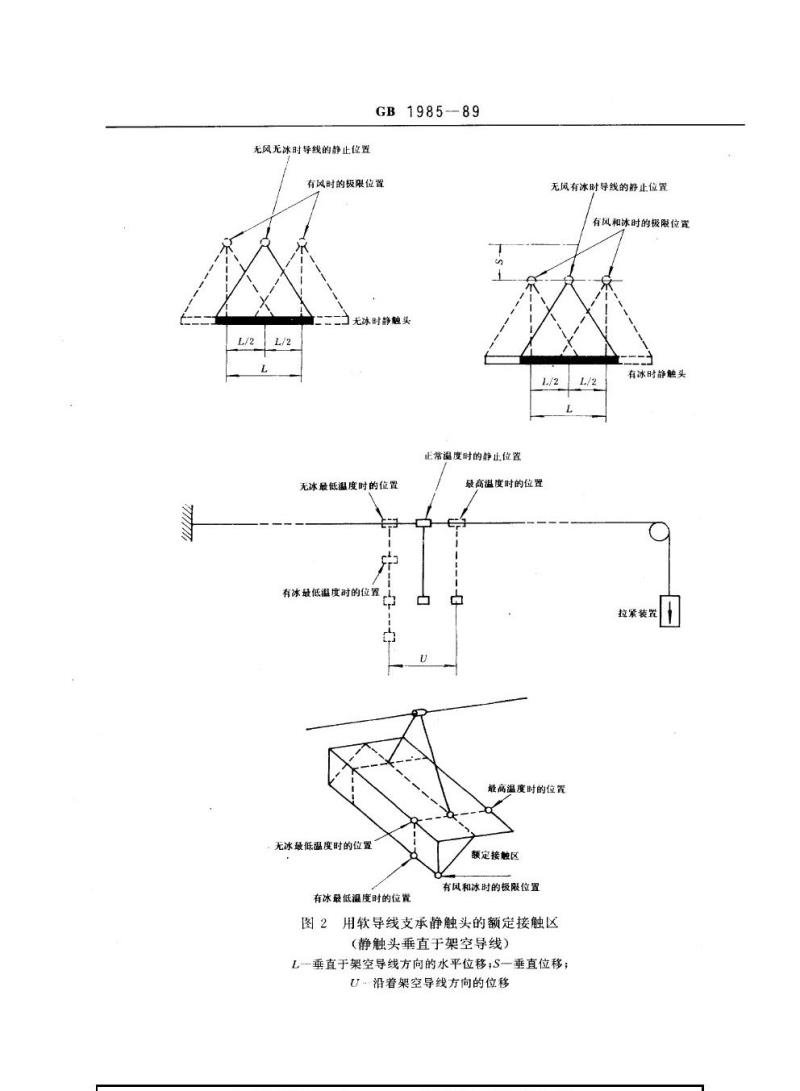

图2用软导线支承静触头的额定接触区（静触头垂直于架空导线）
L一垂直于架空导线方向的水平位移；S一垂直位移；U·沿着架空导线方向的位移
有冰时静触头
拉紧装置
额定电压
额定电压免费标准下载网bzxz
GB1985—89
表2用软导线支承静触头的额定接触区L
图3用硬导线支承静触头的额定接触区L一垂直于架空导线方向的水平位移；S一垂直位移；U-沿着架空导线方向的位移
用硬导线支承静触头的额定接触区表3
4.13接线端子额定静拉力（参见图4和图5）s
隔离开关和接地开关在承受其接线端子额定静拉力时，应能合闸和分闸并可靠到位。对不承受显著的接线端子静拉力的隔离开关和接地开关，毋需规定接线端子静拉力。隔离开关接线端子额定静拉力（为水平方向)数值见表4。GB1985-89
图4双柱式隔离开关施加接线端子额定静拉力实例E
图5单柱式隔离开关施加接线端子额定静拉力实例额定电压
35、63
额定电流
≤1250
≥1600
≤1250
1600~2500
≥3150
≤1250
1600~2500
≥3150
GB1985-89
双柱和三柱式隔离开关
（参见图4）
纵向静拉力
Fa和F2
横向静拉力
Fht和Fb2
单柱式隔离开关
（参见图5）
纵向静拉力
F和Fa2
横向静拉力
Fa和Fb2
注：①与隔离开关组合成一体的接地开关，不考虑接线端子静拉力不与隔离开关组合成一体的接地开关的接线端子静拉力，由用户与制造厂商定。②当用户需要的接线端子静拉力大于表4规定值时，可与制造厂协商解决。4.14人力操动所需额定最大操作力矩户外产品：300N·m；户内产品：额定电流小于和等于1250A，为200N·m，额定电流大于和等于1600A，正在考虑中。
4.15隔离开关开、合容性和感性小电流正在考虑中
4.16隔离开关开、合环流
正在考虑中。
4.17通过额定峰值耐受电流和额定短时耐受电流时的性能4.17.1隔离开关在合闸位置，在额定短路持续时间内承受额定峰值耐受电流和额定短时耐受电流时，应不引起：
任何零部件的机械损伤；
触头分离；
可能损坏绝缘的温升，该温升是承受额定峰值耐受电流和额定短时耐受电流加上长期通过额定电流得到的最高温度后的温升通过这些电流后，隔离开关应满足GB2706《交流高压电器动、热稳定试验方法》第7章的有关规定。
接地开关在合闸位置，在额定短路持续时间内承受额定峰值耐受电流和额定短时耐受电流时，4.17.2
应不引起：
任何零部件的机械损伤；
b。触头分离或牢固的熔焊；
c，可能损坏绝缘的温升。
GB1985-89
注：若接地开关在GB2706第7章规定条件下能够继续操作，允许触头有轻微熔焊。4.18接地开关的关合短路性能
具有额定短路关合能力的接地开关，在关合短路时应满足以下要求。4.18.1操作时不出现过分损坏迹象，不危及操作者的安全。不应使可能损害其绝缘水平的金属微粒喷射到制造厂规定的界限以外。
4.18.2在完成本标准6.8条规定的试验之后，接地开关的机械零部件和绝缘子应基本上与试验前的状态相同。
4.18.3在完成本标准6.8条规定的试验之后，为使接地开关恢复到制造厂规定的原有状态，在重新投入使用前需对接地开关进行检修。注；在GB2706第7章规定条件下，用额定操作压力或操作电压，接地开关应能操作，但允许触应有轻微熔焊。4.19额定电压、额定电流、额定短时耐受电流和额定峰值耐受电流的参数配合，见表5。表5额定参数配合表
额定电压
3、6、10
35、63
额定短时
耐受电流
额定峰值
耐受电流
