【国家标准(GB)】 交流330 kV及以下油纸绝缘自容式充油电缆及附件一般规定

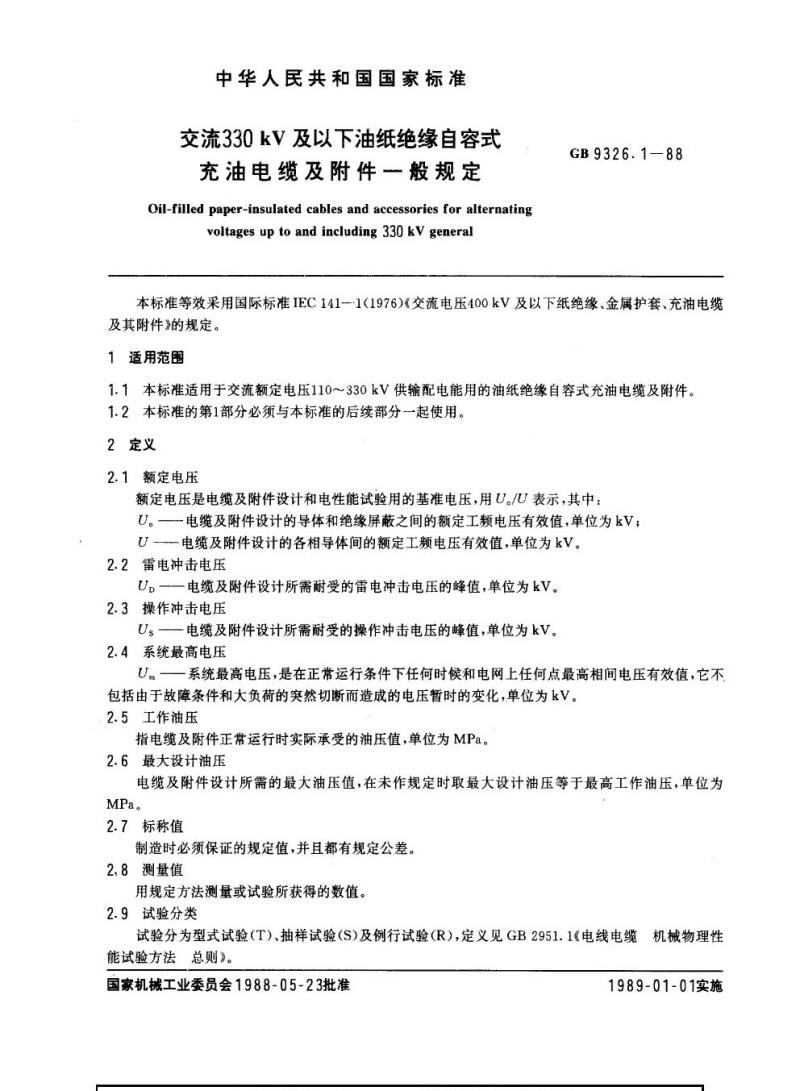

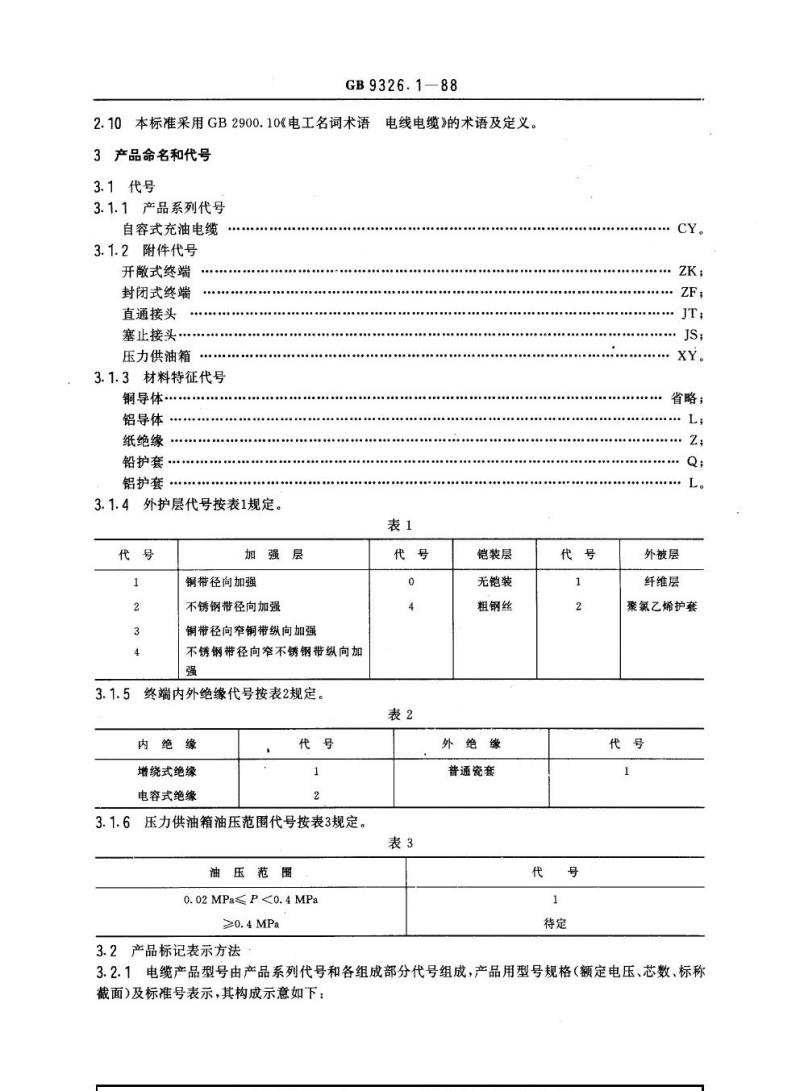

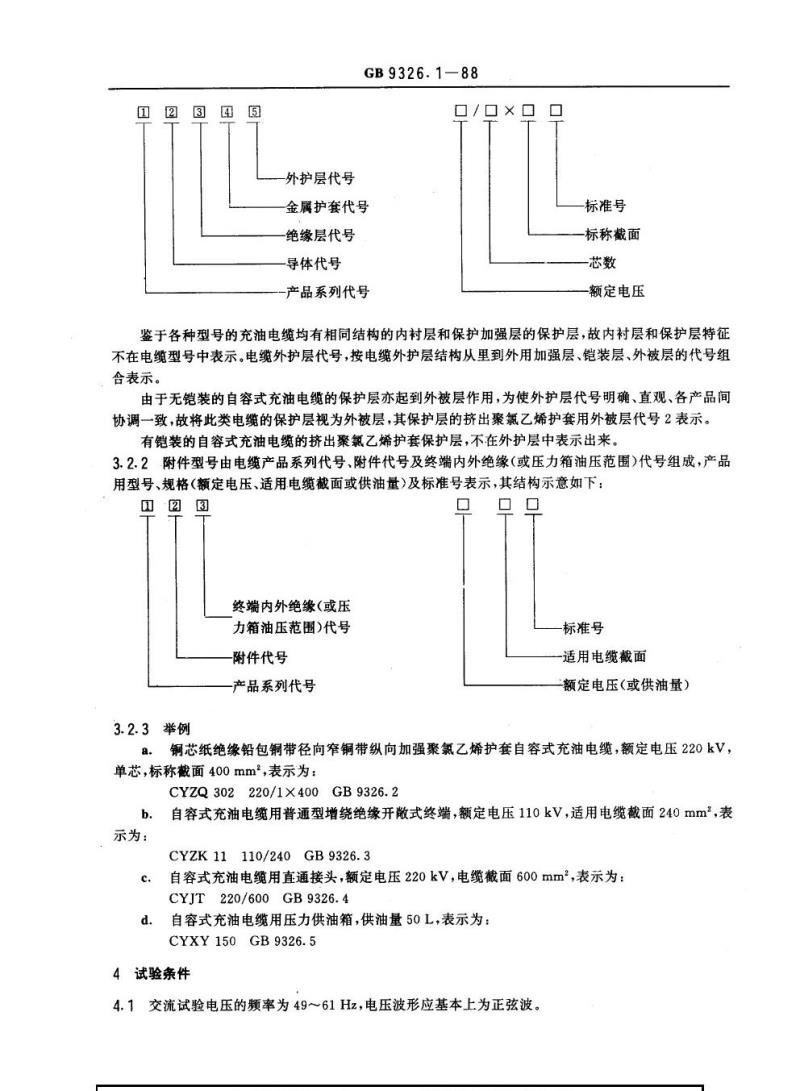

中华人民共和国国家标准 交流330kV及以下油纸绝缘自容式充油电缆及附件 一般规定 Oil-filled paper-insulated cables and accessories for alternating voltages up to and including 330kV — General 标准号：GB9326.1-88 本标准等效采用国际标准IEC 141-1（1976）《交流电压400kV及以下纸绝缘、金属护套、充油电缆及其附件》的规定。 1 适用范围 1.1 本标准适用于交流额定电压110～330kV输配电用油纸绝缘自容式充油电缆及其附件。 1.2 本标准第1部分应与后续各部分配合使用。 2 定义 2.1 额定电压 额定电压是电缆及附件设计及电性能试验的基准电压，用U0/U表示。其中：U0为导体与绝缘屏蔽之间的额定工频电压有效值；U为各相导体之间的额定工频电压有效值，单位均为kV。 2.2 雷电冲击电压 指电缆及附件设计需承受的雷电冲击电压峰值，单位为kV。 2.3 操作冲击电压 指电缆及附件设计需承受的操作冲击电压峰值，单位为kV。 2.4 系统最高电压 指在正常运行条件下电网任一点可能出现的最高相间电压有效值，不包括故障或负荷突变引起的暂态电压。 2.5 工作油压 指电缆及附件正常运行时实际承受的油压，单位为MPa。 2.6 最大设计油压 指设计中规定的最大油压，若未明确规定，则取等于最高工作油压。 2.7 标称值 制造过程中必须保证的规定值，并具有规定公差。 2.8 测量值 按规定方法测得或试验得到的数值。 2.9 试验分类 试验分为型式试验（T）、抽样试验（S）和例行试验（R），其定义见GB2951.1《电线电缆机械物理性能试验方法总则》。 3 产品命名和代号 3.1 代号 3.1.1 产品系列代号 自容式充油电缆代号为：CY。 3.1.2 附件代号 - 开散式终端：ZK - 封闭式终端：ZF - 直通接头：JT - 塞止接头：JS - 压力供油箱：XY 3.1.3 材料特征代号 - 铜导体：省略 - 铝导体：L - 纸绝缘：Z - 铅护套：Q - 铝护套：相关代号表示 3.1.4 外护层代号 外护层由加强层、铠装层及外被层组合表示： - 加强层： 1 铜带径向加强 2 不锈钢带径向加强 3 铜带径向及窄铜带纵向加强 4 不锈钢带径向及窄带纵向加强 - 铠装层： 0 无铠装 4 粗钢丝铠装 - 外被层： 1 纤维层 2 聚氯乙烯护套 说明：无铠装电缆的保护层兼作外被层，其聚氯乙烯护套用外被层代号2表示；有铠装电缆的外护层中不再重复表示该护套。 3.1.5 终端内外绝缘代号 - 1 增绕式绝缘 - 2 电容式绝缘 3.1.6 压力供油箱油压范围代号 - 1：0.02MPa ≤ P < 0.4MPa - 2：P ≥ 0.4MPa 3.2 产品标记表示方法 3.2.1 电缆型号表示方法 电缆型号由产品系列代号及各组成部分代号组成，并附加规格（额定电压、芯数、标称截面）及标准号。 基本结构顺序为： 产品系列代号 + 导体代号 + 绝缘层代号 + 金属护套代号 + 外护层代号 + 额定电压/芯数×标称截面 + 标准号。 说明： - 内衬层及保护加强层不在型号中表示； - 外护层按由内到外顺序表示； - 无铠装结构时保护层按外被层处理。 3.2.2 附件型号表示方法 附件型号由产品系列代号、附件代号及终端绝缘类型（或压力箱油压范围）代号组成，并附规格（额定电压、适用截面或供油量）及标准号。 3.2.3 示例 铜芯、纸绝缘、铅护套、铜带加强、聚氯乙烯护套的自容式充油电缆，额定电压220kV，单芯，标称截面400mm²，其型号表示为： CYZQ302 220/1×400 GB9326.2
