【国家标准(GB)】 建筑物电气装置 第5部分：电气设备的选择和安装 第54章：接地配置和保护导体

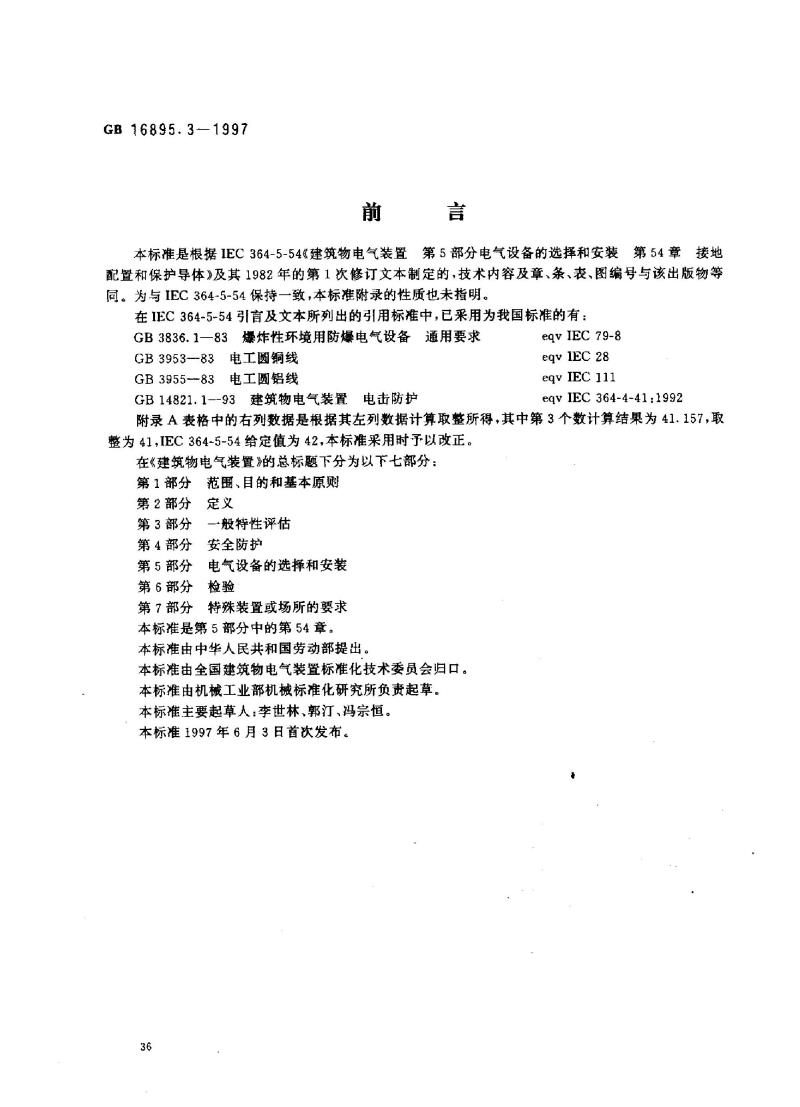

中华人民共和国国家标准 建筑物电气装置 GB16895.3-1997 前言 本标准是根据IEC364-5-54《建筑物电气装置第5部分电气设备的选择和安装第54章接地配置和保护导体》及其1982年的第1次修订文本制定的，技术内容及章、条、表、图编号与该出版物等同。为与IEC364-5-54保持一致，本标准附录的性质也未指明。 在IEC364-5-54引言及文本所列出的引用标准中，已采用为我国标准的有： eqv IEC 79-8 GB3836.1—83 爆炸性环境用防爆电气设备通用要求 GB3953-83 电工圆铜线 GB3955--83 电工圆铝线 GB14821.1--93 建筑物电气装置电击防护 eqv IEC 28 eqv IEC 111 eqv IEC 364-4-41 :1992 附录A表格中的右列数据是根据其左列数据计算取整所得，其中第3个数计算结果为41.157，取整为41，IEC364-5-54给定值为42，本标准采用时予以改正。 本标准由中华人民共和国劳动部提出。本标准由全国建筑物电气装置标准化技术委员会归口。本标准由机械工业部机械标准化研究所负责起草。 本标准主要起草人：李世林、郭汀、冯宗恒。 本标准1997年6月3日首次发布。 IEC前言 1) IEC有关技术问题上的正式决议或协议，由那些特别关心这些问题的国家委员会参加的技术委员会所制定，对所涉及的主题尽可能表达国际上一致的看法。 2) 这些决议或协议以建议的形式供国际上使用，并在这个意义上为各国家委员会所接受。 3) 为了促进国际上的一致，IEC表达这样一个愿望：各国家委员会在本国条件允许的情况下，在各自的国家规程中采用IEC建议的文本。IEC建议的文本与相对应的国家规程之间的任何差异，应在国家规程中明确指出。 本标准由IEC第64(建筑物电气装置)技术委员会制定。 本标准的草案在1976年多伦多和1977年莫斯科会议上讨论过，作为莫斯科会议的结果，草案「文件64（中央办公室）68】于1977年11月提交各国家委员会按六月法表决。 以下国家委员会投票明确赞成“六月法”草案：澳大利亚、埃及、荷兰、瑞典、奥地利、法国、挪威、瑞士、比利时、以色列、罗马尼亚、土耳其、保加利亚、意大利、南非（共和国）、美国等。 本标准引用的其他IEC标准：出版物28、79-8、111、287、364-1、364-4-41。 中华人民共和国国家标准 建筑物电气装置 第5部分：电气设备的选择和安装 第54章：接地配置和保护导体 Electrical installations of buildings Part 5: Selection and erection of electrical equipment Chapter 54: Earthing arrangements and protective conductors 5.1 总则 5.1.1 接地配置应满足电气装置的安全和功能要求。 5.2 对地连接 5.2.1 接地配置 GB 16895.3—1997 idt IEC 364-5-54 :1980 5.2.1.1 按照电气装置的要求，用于保护或功能目的的接地配置可以是合一的或分开的。 5.2.1.2 接地配置的设备的选择和安装应使：接地电阻值符合电气装置的保护和功能要求，并预计长期有效；能承受接地故障电流和对地泄漏电流而无危险，特别是由热的、热的机械应力及电的机械应力引起的危害； 有足够的强度或有附加的机械保护，以适应所在场所的外部影响（见IEC364-3第32章）。
