【国家标准(GB)】 交流高压断路器

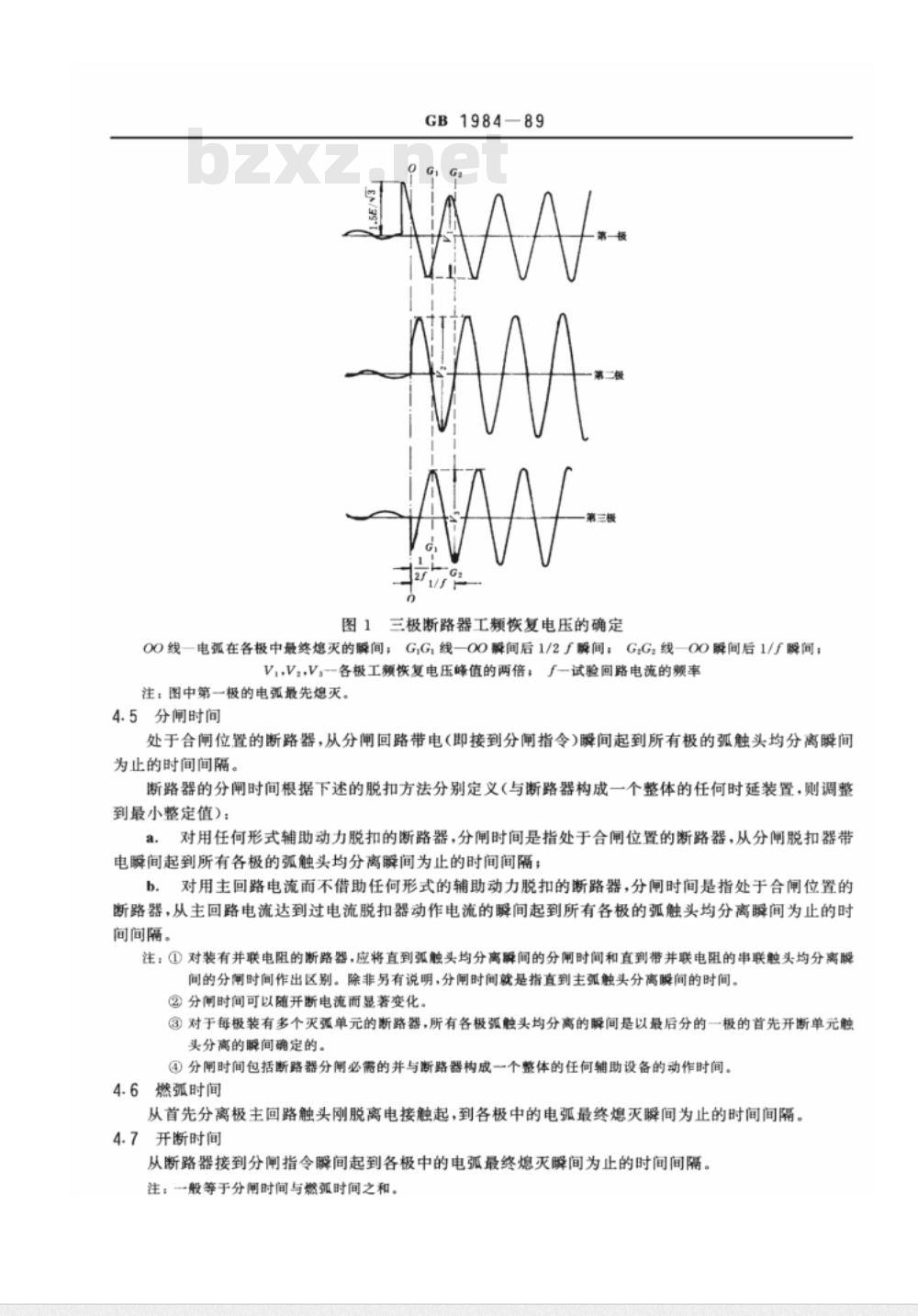

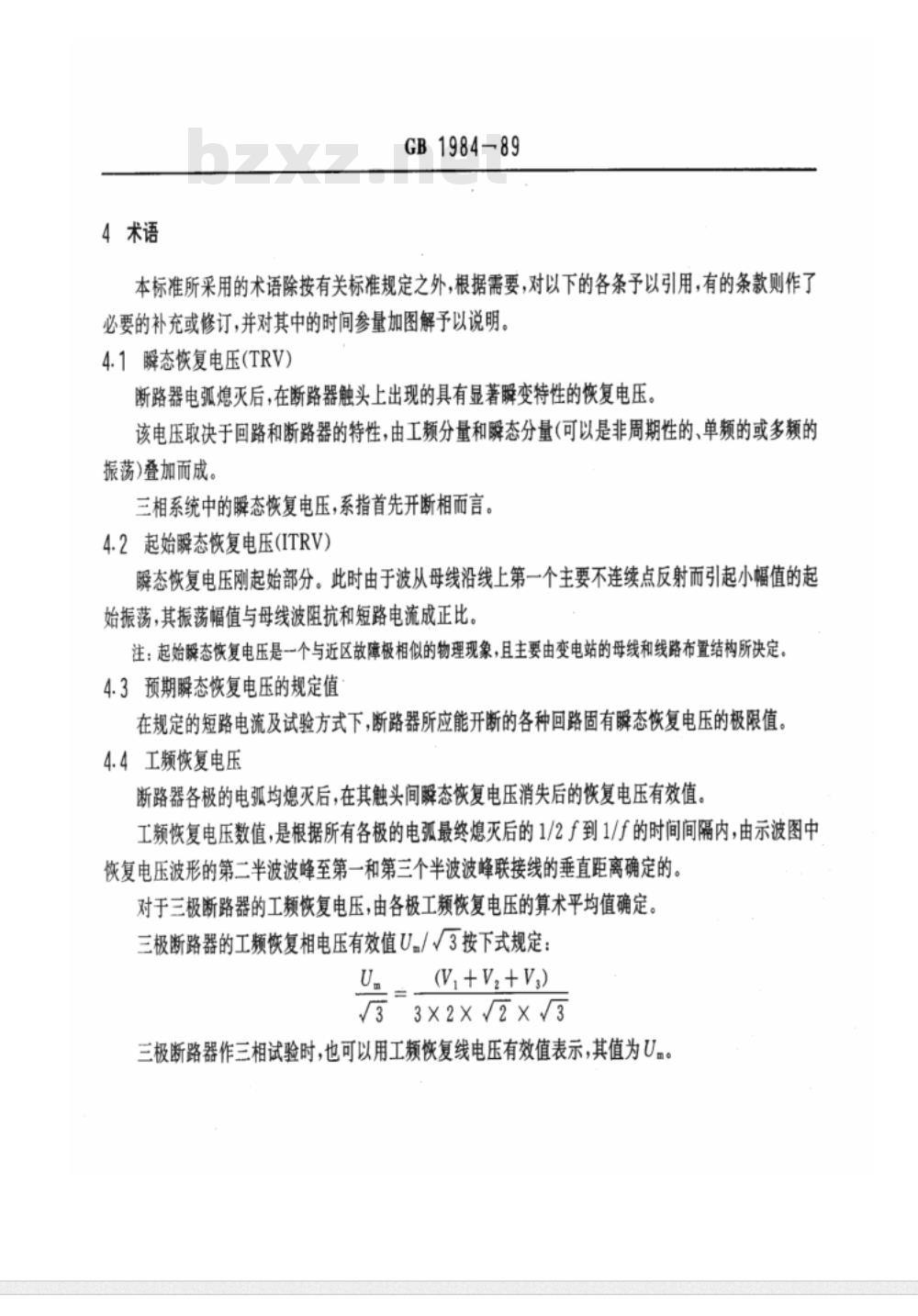

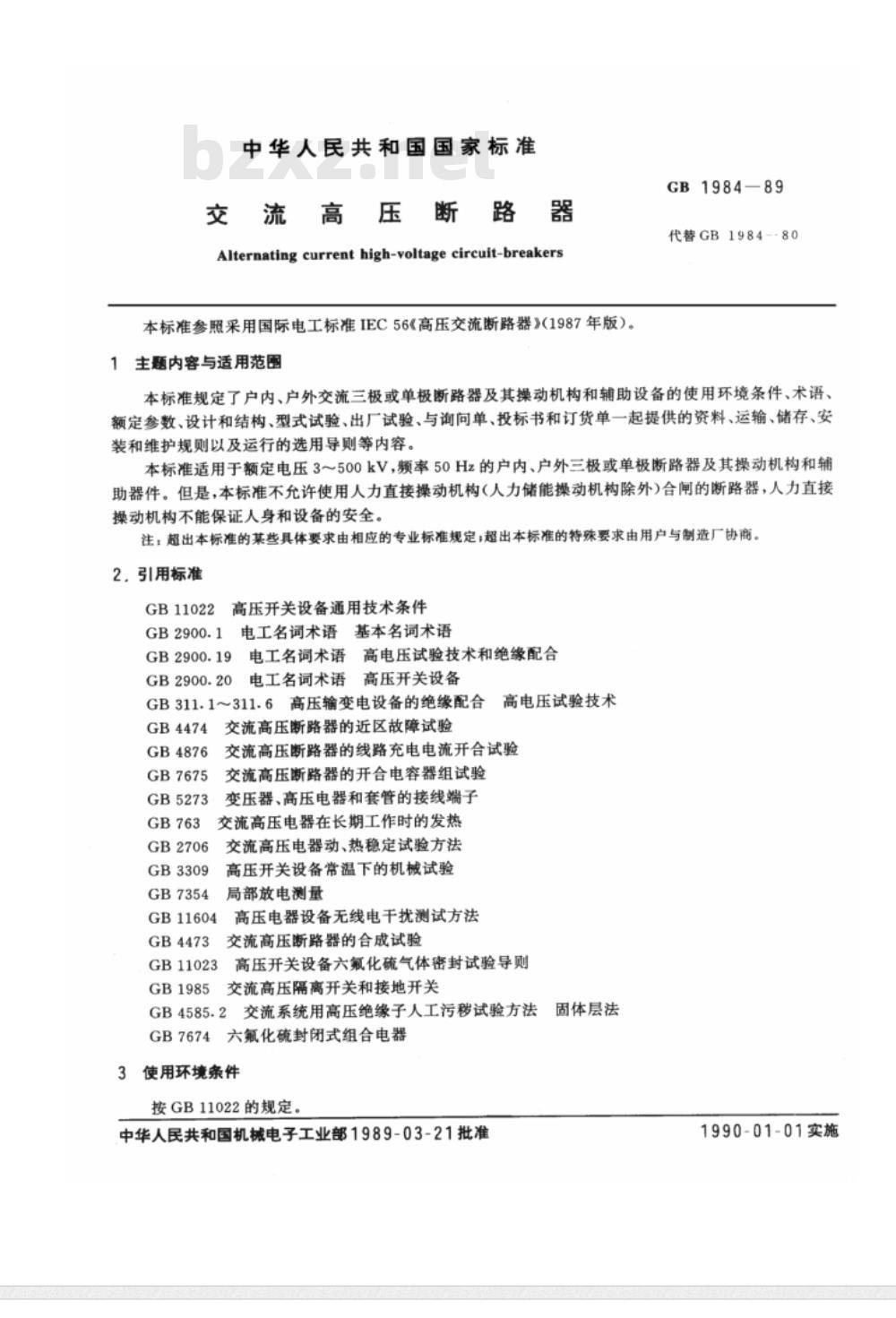

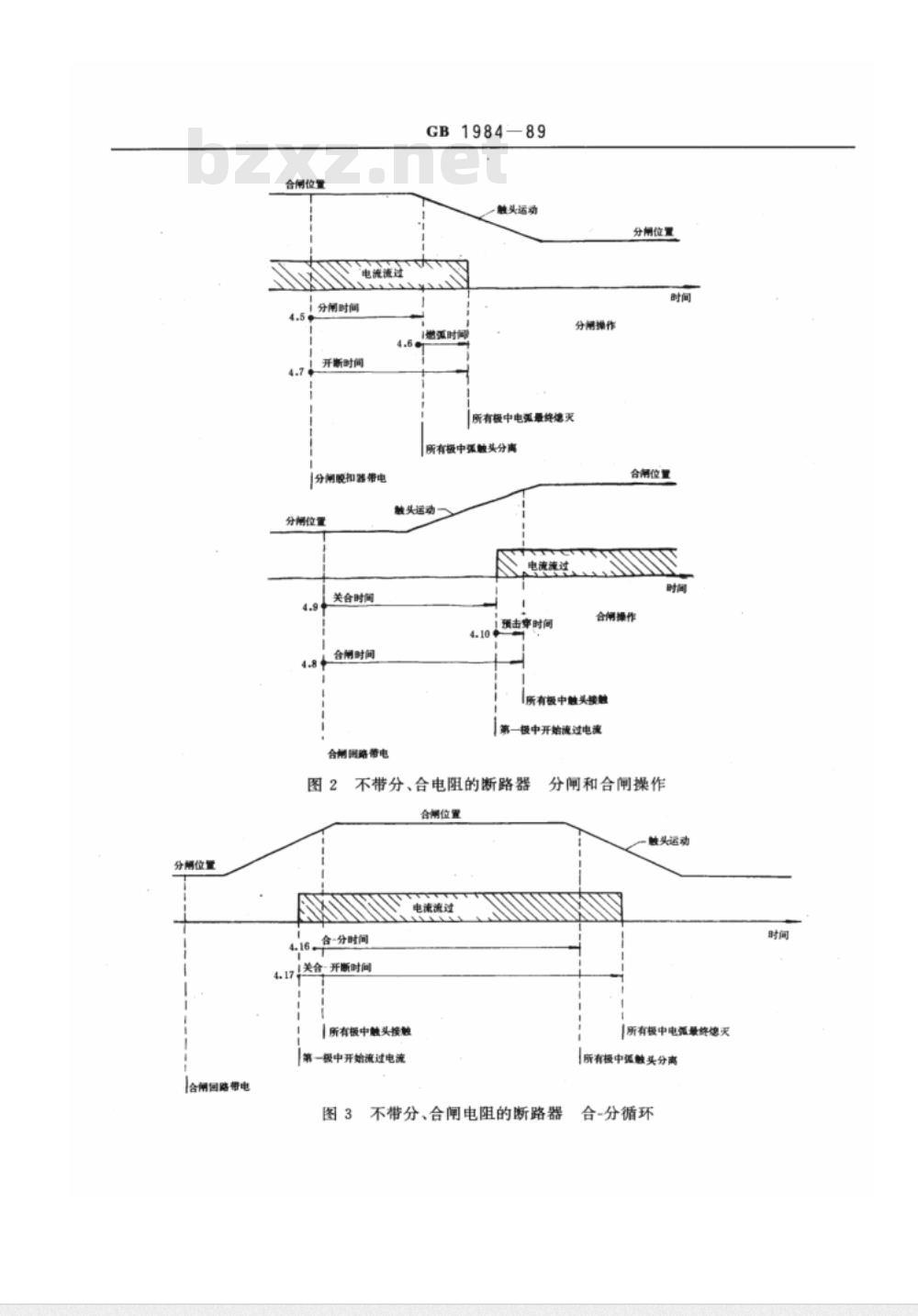

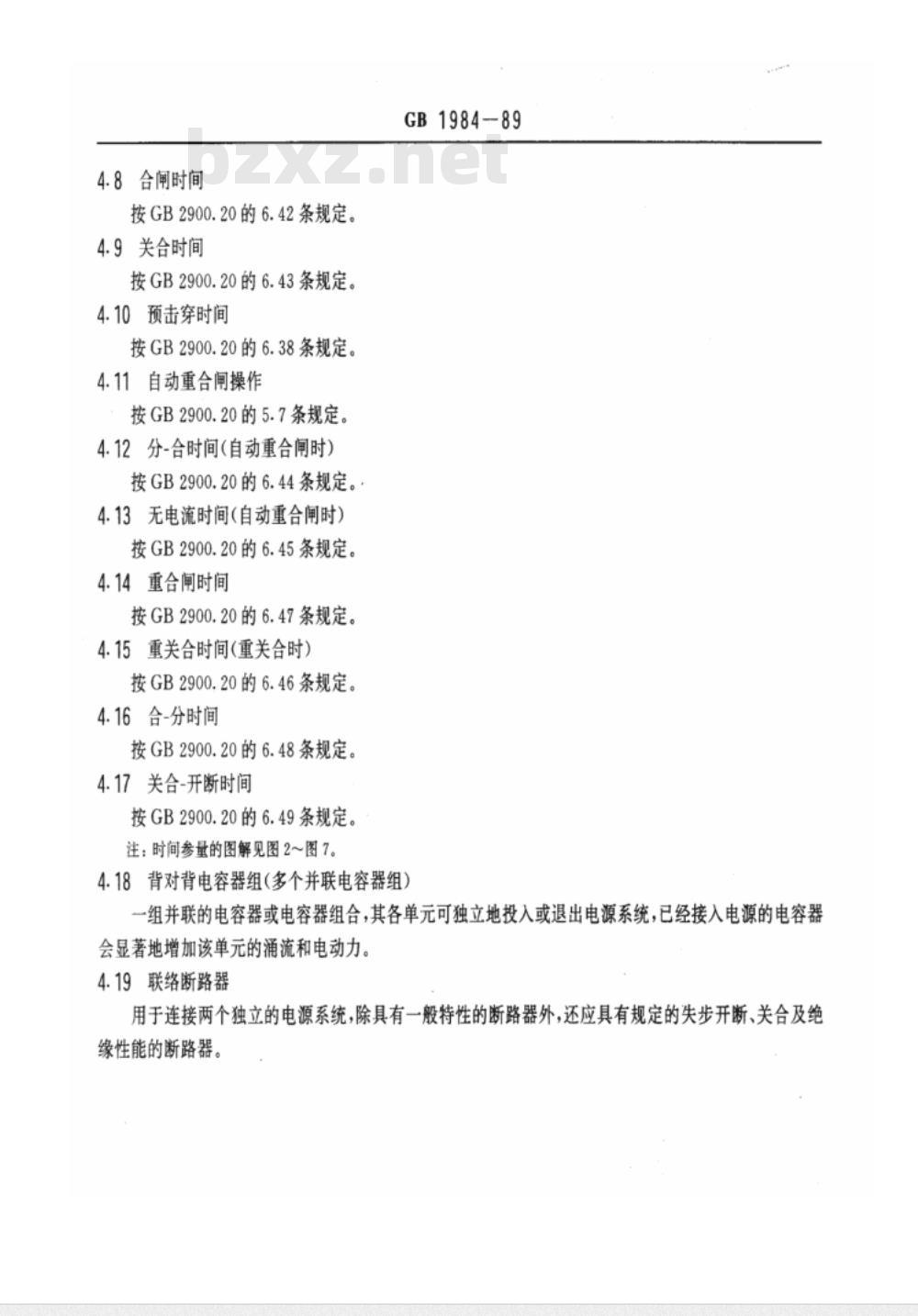

中华人民共和国国家标准 交流高压断路器（GB1984—89） 本标准参照采用国际电工标准IEC56《高压交流断路器》（1987年版），代替GB1984—80。 1 主题内容与适用范围 本标准规定了户内、户外交流三极或单极断路器及其操动机构和辅助设备的使用环境条件、术语、额定参数、设计与结构、型式试验、出厂试验，以及与询价单、投标书和订货单一起提供的资料、运输、储存、安装、维护规则及运行选用导则等内容。 本标准适用于额定电压3～500kV、频率50Hz的户内外三极或单极断路器及其操动机构和辅助器件。 但不允许采用人力直接操动机构（人力储能操动机构除外）进行合闸的断路器，以保证人身及设备安全。 注：超出本标准范围的具体要求由相应专业标准规定，特殊要求由用户与制造厂协商。 2 引用标准 - GB11022 高压开关设备通用技术条件 - GB2900.1 电工名词术语 基本名词术语 - GB2900.19 电工名词术语 高电压试验技术和绝缘配合 - GB2900.20 电工名词术语 高压开关设备 - GB311.1～311.6 高压输变电设备的绝缘配合 - GB4474 高电压试验技术 - GB4876 交流高压断路器的线路充电电流开合试验 - GB7675 交流高压断路器的开合电容器组试验 - GB5273 变压器、高压电器和套管的接线端子 - GB763 交流高压电器在长期工作时的发热 - GB2706 交流高压电器动、热稳定试验方法 - GB3309 高压开关设备常温下的机械试验 - GB7354 局部放电测量 - GB11604 高压电器设备无线电干扰测试方法 - GB4473 交流高压断路器的合成试验 - GB11023 高压开关设备六氟化硫气体密封试验导则 - GB1985 交流高压隔离开关和接地开关 - GB4585.2 交流系统用高压绝缘子人工污秽试验方法 - GB7674 六氟化硫封闭式组合电器 3 使用环境条件 按GB11022的规定执行。 4 术语 本标准采用有关标准规定的术语，并根据需要对部分术语进行补充说明。 4.1 瞬态恢复电压（TRV） 断路器电弧熄灭后，在触头间出现的具有显著瞬变特性的恢复电压。该电压由工频分量和瞬态分量（可为非周期性、单频或多频振荡）叠加而成，并取决于回路及断路器本身的特性。三相系统中，瞬态恢复电压以首先开断相为准。 4.2 起始瞬态恢复电压（ITRV） 指瞬态恢复电压的初始阶段。由于波从母线沿线路传播并在第一个主要不连续点反射，产生小幅值振荡，其幅值与母线波阻抗及短路电流成正比。 注：该现象与近区故障类似，主要由变电站母线及线路结构决定。 4.3 预期瞬态恢复电压的规定值 在规定短路电流及试验条件下，断路器应能承受并开断的回路固有瞬态恢复电压的极限值。 4.4 工频恢复电压 当断路器各极电弧全部熄灭后，瞬态恢复电压消失，触头间出现的工频电压有效值。该值根据所有各极电弧最终熄灭后，在1/2f至1/f时间间隔内，由恢复电压波形测得。 三极断路器的工频恢复电压取各极电压的算术平均值；也可采用线电压表示。 4.5 分闸时间 处于合闸位置的断路器，从分闸回路通电（即接到分闸指令）瞬间起，到所有极的弧触头完全分离为止的时间间隔。 分闸时间根据脱扣方式定义如下（若有时延装置，应调整至最小整定值）： a. 对采用辅助动力脱扣的断路器，分闸时间为分闸脱扣器带电至触头完全分离的时间； b. 对依靠主回路电流脱扣的断路器，分闸时间为主回路电流达到过电流脱扣条件至触头完全分离的时间。
