【国家标准(GB)】 交流高压熔断器 喷射式熔断器

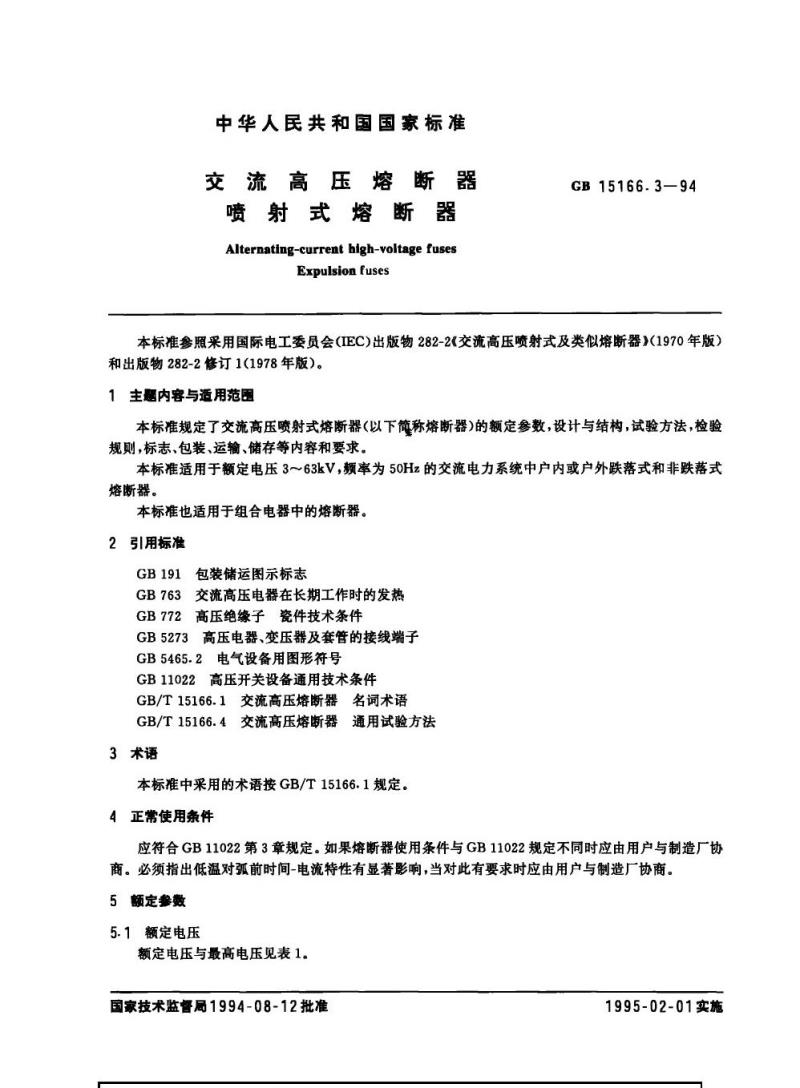

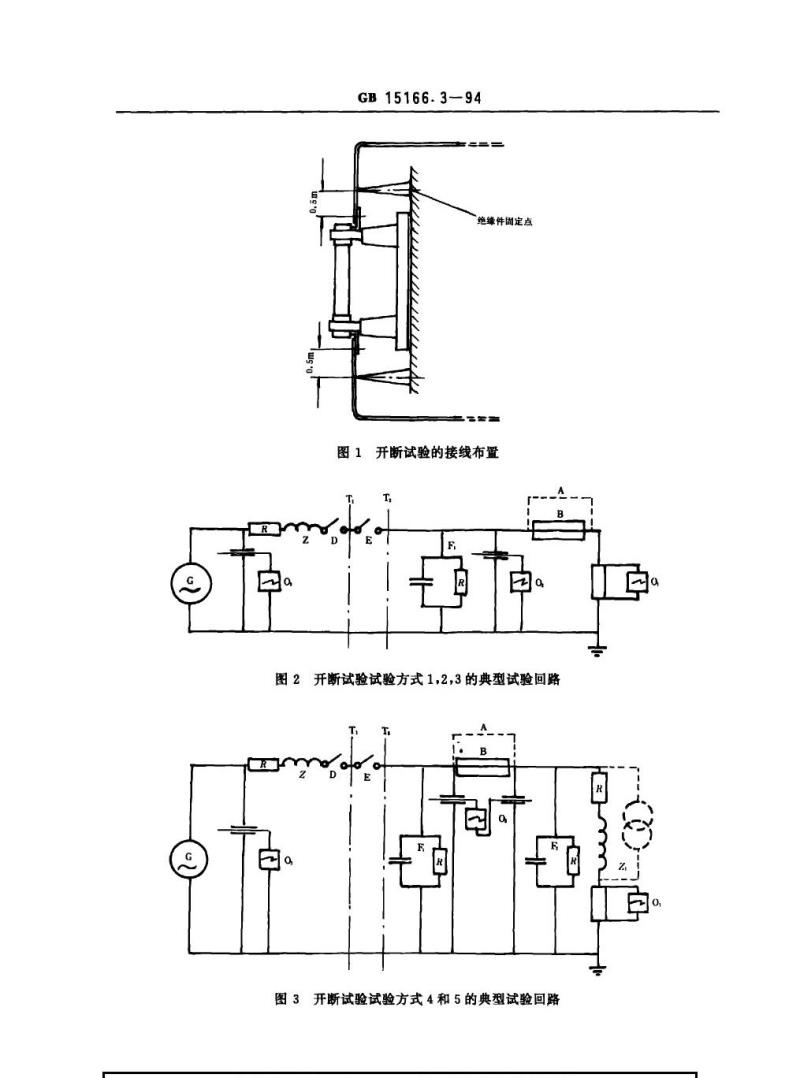

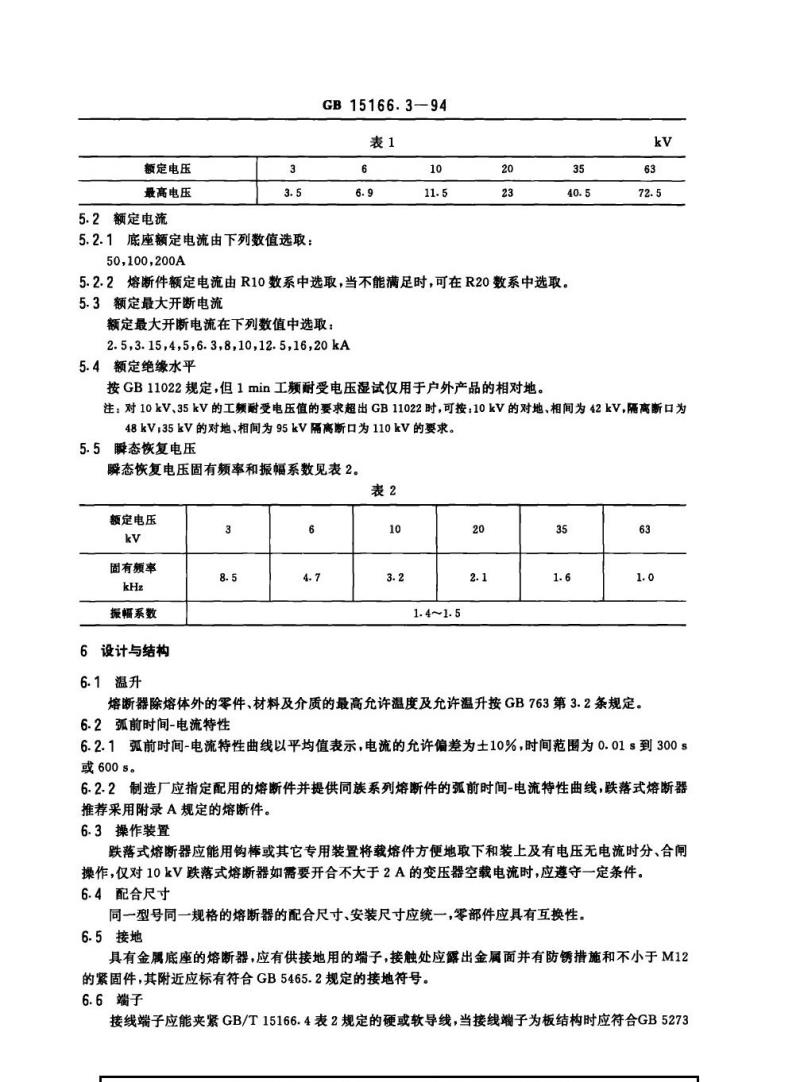

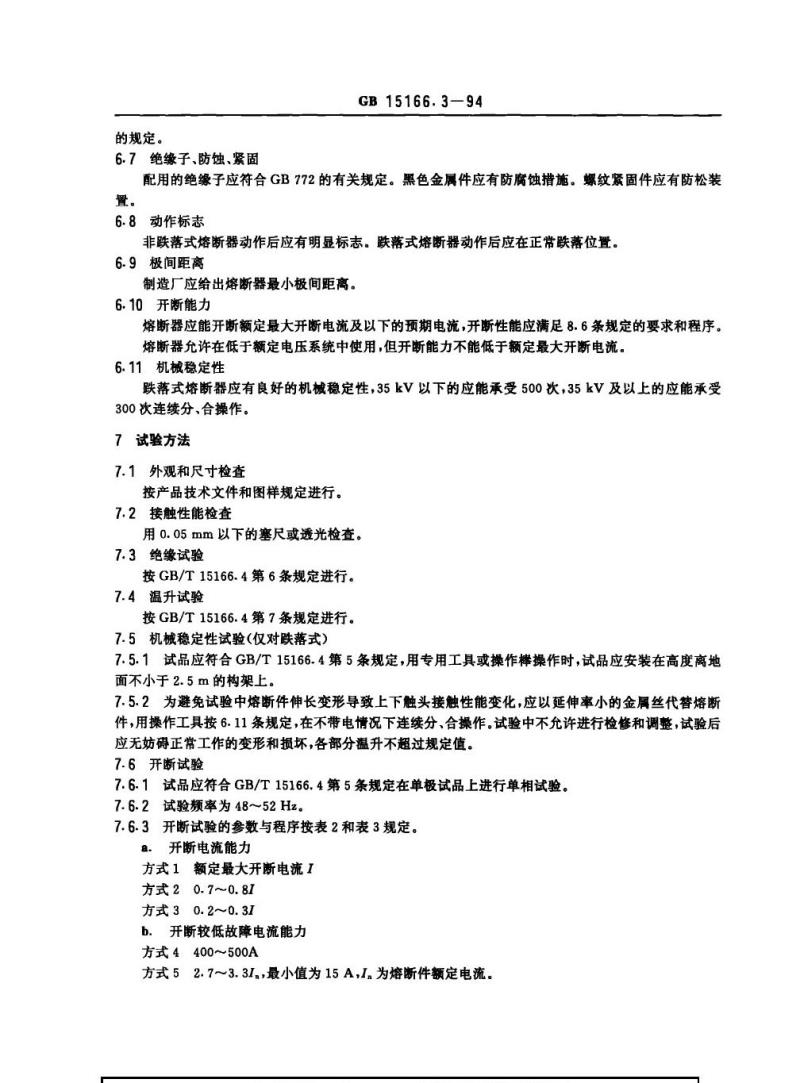

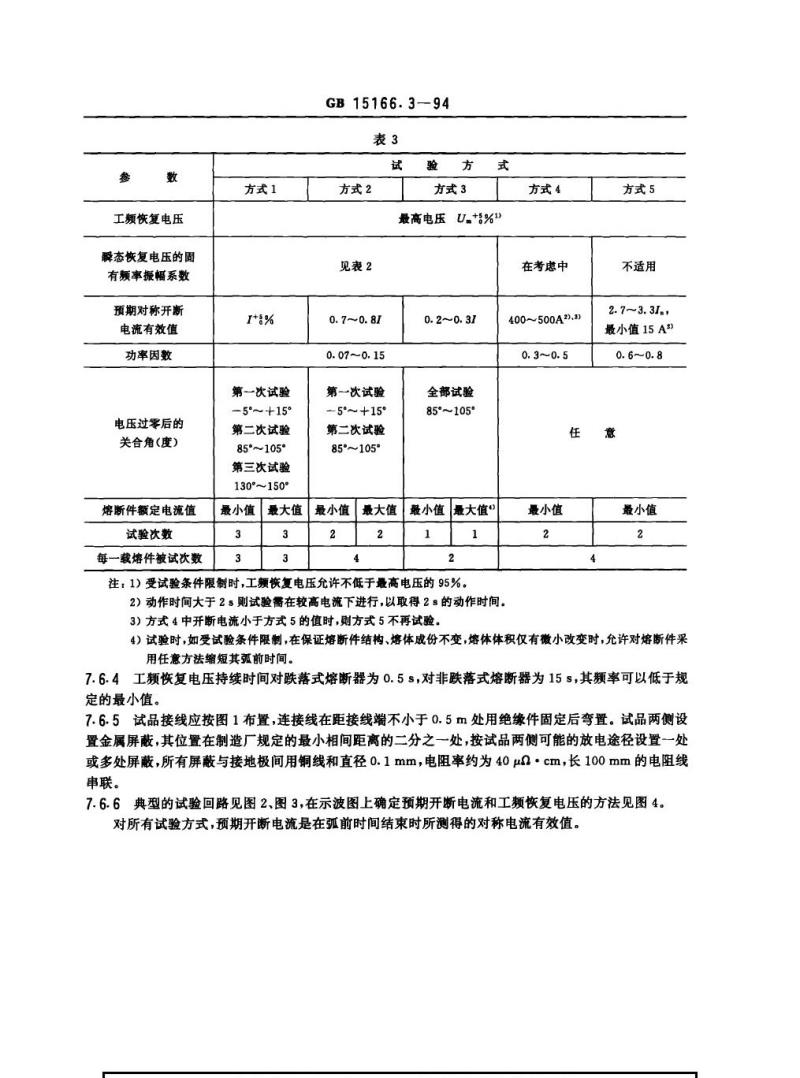

中华人民共和国国家标准 交流高压熔断器 喷射式熔断器 Alternating-current high-voltage fuses — Expulsion fuses GB15166.3—94 本标准参照采用国际电工委员会（IEC）出版物282-2《交流高压喷射式及类似熔断器》（1970年版）及其修订1（1978年版）。 1 主题内容与适用范围 本标准规定了交流高压喷射式熔断器（以下简称熔断器）的额定参数、设计与结构、试验方法、检验规则以及标志、包装、运输、储存等内容和要求。 本标准适用于额定电压3～63kV、频率为50Hz的交流电力系统中户内或户外使用的跌落式和非跌落式熔断器，也适用于组合电器中的熔断器。 2 引用标准 GB 191 包装储运图示标志 GB 763 交流高压电器在长期工作时的发热 GB 772 高压绝缘子瓷件技术条件 GB 5273 高压电器、变压器及套管的接线端子 GB 5465.2 电气设备用图形符号 GB 11022 高压开关设备通用技术条件 GB/T 15166.1 交流高压熔断器 名词术语 GB/T 15166.4 交流高压熔断器 通用试验方法 3 术语 本标准采用的术语按GB/T 15166.1规定。 4 正常使用条件 应符合GB 11022第3章的规定。如使用条件与标准规定不同时，应由用户与制造厂协商确定。低温对弧前时间-电流特性有显著影响，如有特殊要求，应由双方协商。 5 额定参数 5.1 额定电压 额定电压及最高电压如下： - 额定电压：3、6、10、20、35、63 kV - 最高电压：3.5、6.9、11.5、23、40.5、72.5 kV 5.2 额定电流 5.2.1 底座额定电流选用：50、100、200 A。 5.2.2 熔断件额定电流应从R10数系中选取，必要时可从R20数系中选取。 5.3 额定最大开断电流 额定最大开断电流选用：2.5、3.15、4、5、6.3、8、10、12.5、16、20 kA。 5.4 额定绝缘水平 按GB 11022规定执行。其中1min工频耐受电压湿试仅适用于户外产品的相对地绝缘。 对于10kV和35kV产品，如工频耐受电压要求超出GB 11022规定，可按以下要求执行： - 10kV：对地及相间42kV，隔离断口48kV； - 35kV：对地及相间95kV，隔离断口110kV。 5.5 瞬态恢复电压 瞬态恢复电压的固有频率及振幅系数按不同额定电压等级确定，例如： - 3kV：8.5kHz - 6kV：4.7kHz - 10kV：3.2kHz - 20kV：2.1kHz - 35kV：1.6kHz - 63kV：1.0kHz 振幅系数一般为1.4～1.5。 6 设计与结构 6.1 温升 除熔体外，熔断器零件、材料及介质的最高允许温度和温升按GB 763规定执行。 6.2 弧前时间-电流特性 6.2.1 弧前时间-电流特性曲线以平均值表示，电流允许偏差为±10%，时间范围为0.01s至300s或600s。 6.2.2 制造厂应提供配用熔断件及其同族系列的弧前时间-电流特性曲线。跌落式熔断器推荐采用附录A规定的熔断件。 6.3 操作装置 跌落式熔断器应能通过钩棒或专用工具方便地取下或安装载熔件，并能在有电压无电流情况下进行分、合闸操作。对于10kV跌落式熔断器，如需开合不大于2A的变压器空载电流，应满足特定条件。 6.4 配合尺寸 同一型号和规格的熔断器，其配合尺寸和安装尺寸应统一，零部件应具有互换性。 6.5 接地 带金属底座的熔断器应设置接地端子，接触部位应露出金属表面并具防锈措施，紧固件不小于M12，并在附近标注符合GB 5465.2规定的接地符号。 6.6 端子 接线端子应能可靠夹紧规定规格的导线，板式端子应符合GB 5273规定。 6.7 绝缘子、防腐与紧固 绝缘子应符合GB 772规定，黑色金属件应有防腐措施，螺纹紧固件应具备防松装置。 6.8 动作标志 非跌落式熔断器动作后应有明显标志；跌落式熔断器动作后应处于正常跌落位置。 6.9 极间距离 制造厂应规定熔断器的最小极间距离。 6.10 开断能力 熔断器应能开断额定最大开断电流及以下的预期电流，并满足相关试验要求。允许在低于额定电压的系统中使用，但其开断能力不得低于额定最大开断电流。 6.11 机械稳定性 跌落式熔断器应具有良好的机械稳定性： - 35kV以下产品应能承受500次连续分、合操作； - 35kV及以上产品应能承受300次连续分、合操作。 7 试验方法 7.1 外观和尺寸检查 按产品技术文件和图样规定进行。 7.2 接触性能检查 采用不大于0.05mm的塞尺或透光法进行检查。
