【国家标准(GB)】 交流系统用碳化硅阀式避雷器

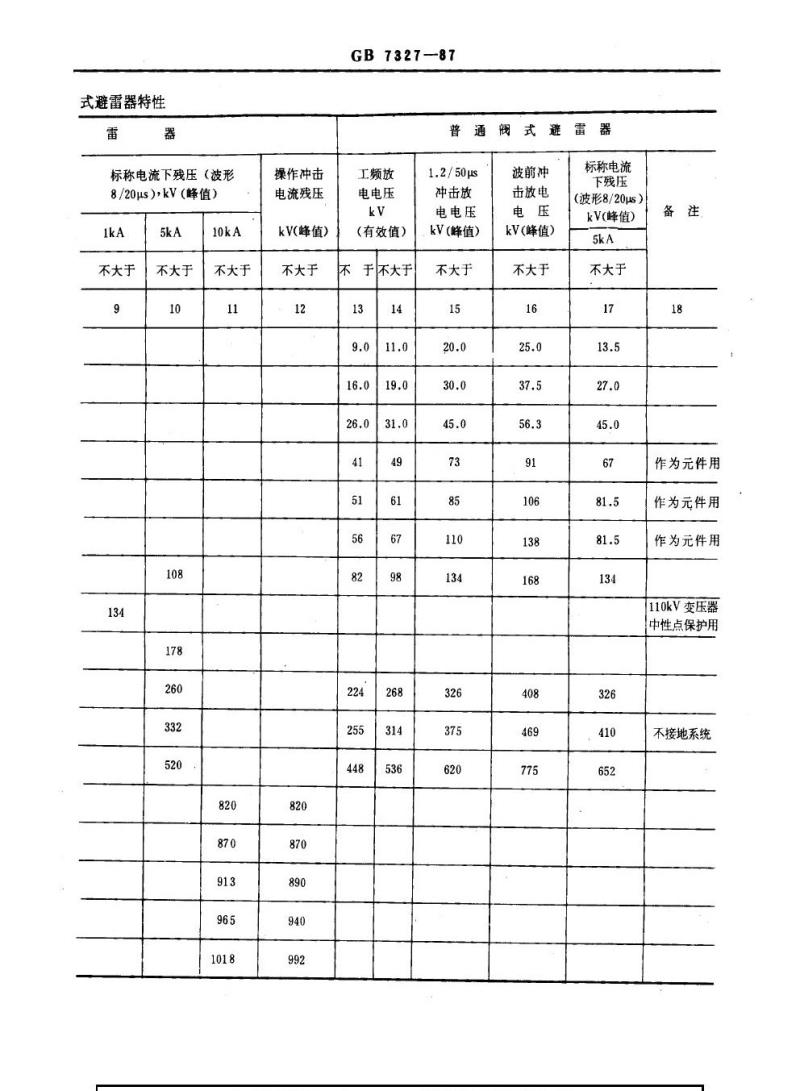

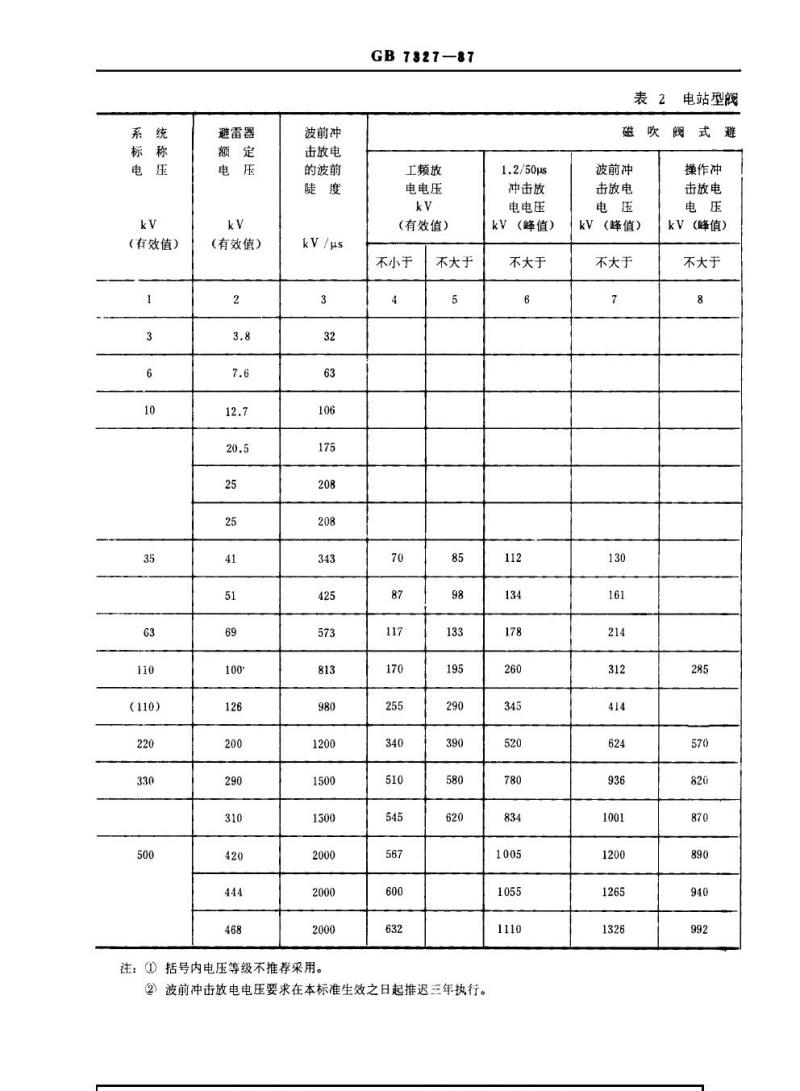

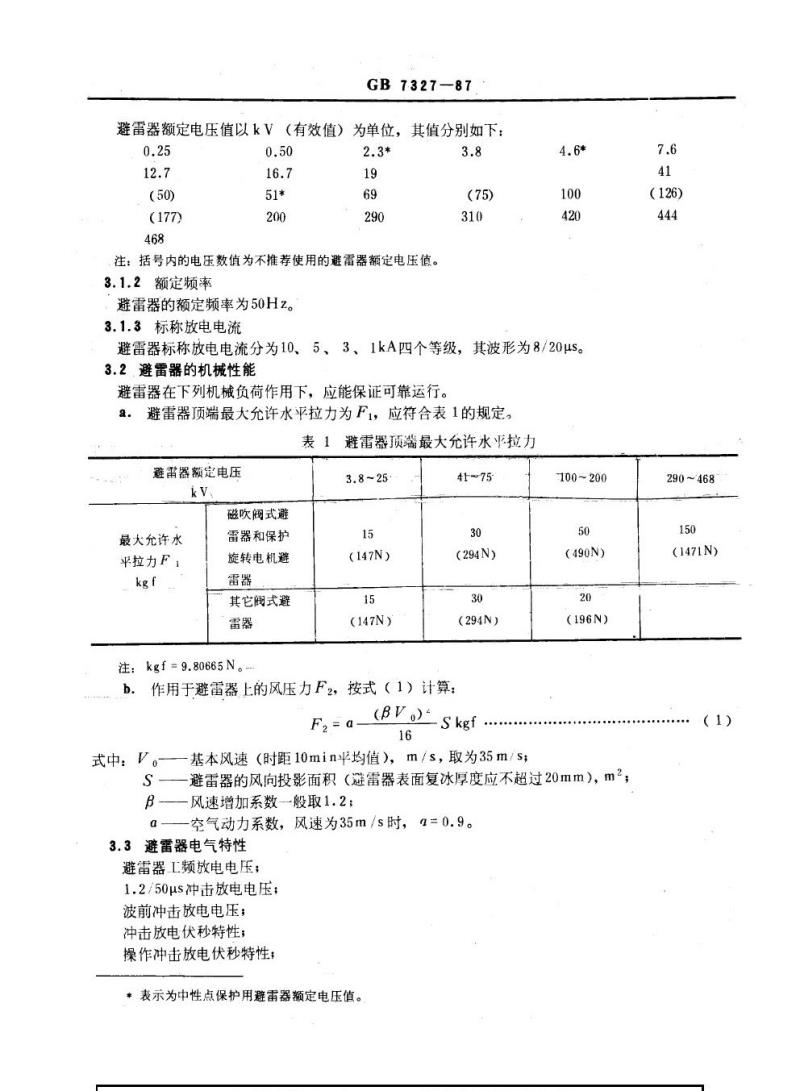

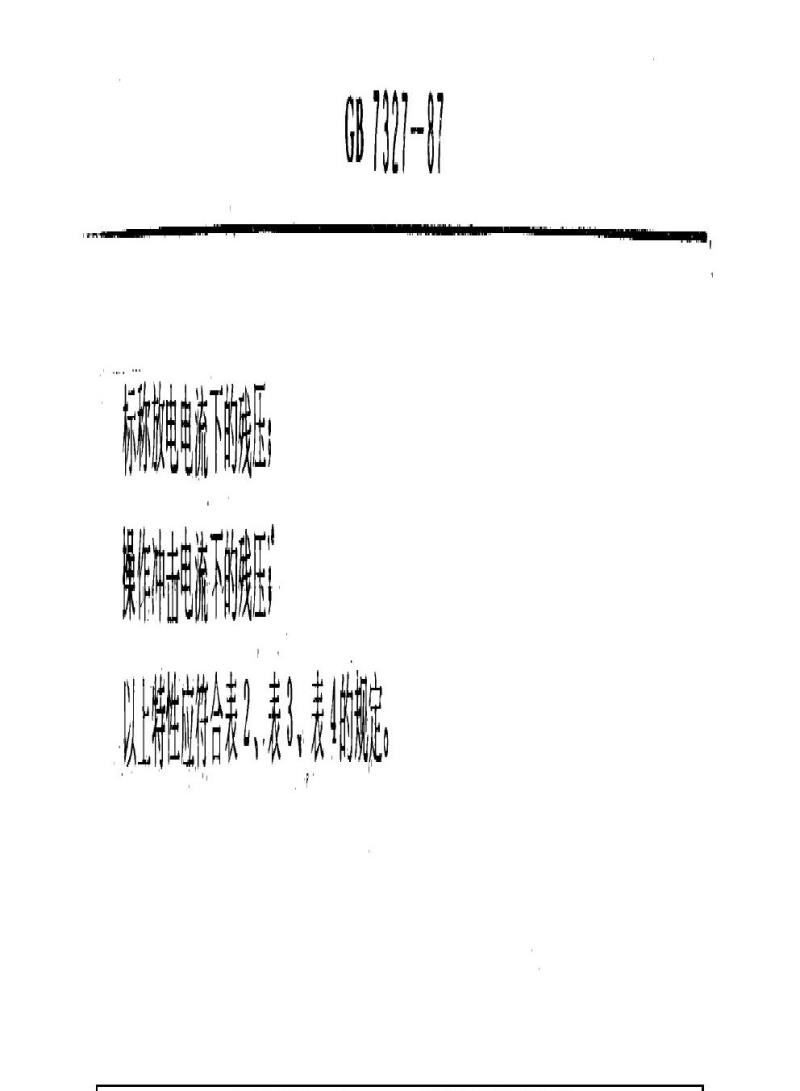

中华人民共和国国家标准 交流系统用碳化硅阀式避雷器 Silicon carbide surge arresters for A.C. systems GB 7327—87 本标准规定了交流碳化硅阀式避雷器在正常使用条件下的技术要求、试验方法及检验规则等内容。 1 总论 1.1 适用范围 本标准适用于交流电力系统中用于限制过电压、保护电气设备免受过电压损坏的碳化硅阀式避雷器（以下简称避雷器）。 1.2 正常使用条件 符合本标准的避雷器在下列条件下适用于户内或户外运行： - 环境温度不高于+40℃，不低于-40℃； - 海拔高度不超过1000m； - 电力系统额定频率为50Hz； - 安装点系统的短时工频电压升高不超过避雷器额定电压。 1.3 异常使用条件 在以下条件下运行时，应由供需双方协商确定： - 环境温度超过+40℃或低于-40℃； - 海拔高度超过1000m； - 存在烟雾、蒸汽或可能损坏绝缘的介质； - 受到烟尘、盐雾或导电污染严重影响； - 热带强雷地区； - 存在爆炸性气体或混合物； - 异常振动或机械冲击； - 系统短时工频电压可能超过额定电压； - 异常运输或储存条件； - 地震烈度8度及以上地区。 2 名词术语 本标准术语按GB 2900.12《电工名词术语 避雷器》和GB 2900.19《电工名词术语 高压试验技术》执行。 3 技术要求 3.1 额定值 3.1.1 额定电压 避雷器额定电压以kV（有效值）表示，典型数值包括：2、3.8、7.6、12.7、20.5、25、41、51、69、100、126、200、290、310、420、444、468等。 注：括号内数值为不推荐使用的额定电压。 3.1.2 额定频率 额定频率为50Hz。 3.1.3 标称放电电流 标称放电电流分为10kA、5kA、3kA、1kA四个等级，其波形为8/20μs。 3.2 机械性能 避雷器在机械负荷作用下应能可靠运行： - 顶端最大允许水平拉力F1应符合规定范围，如15kgf（147N）、30kgf（294N）、50kgf（490N）等； - 风压力F2按下式计算：F = a·β·V²·S / 16 其中： - V为基本风速（取35m/s）； - S为风向投影面积（考虑覆冰厚度不超过20mm）； - β为风速增加系数，一般取1.2； - a为空气动力系数（35m/s时取0.9）。 3.3 电气特性 避雷器应具备以下电气特性： - 工频放电电压； - 1.2/50μs冲击放电电压； - 波前冲击放电电压； - 冲击放电伏秒特性； - 操作冲击放电伏秒特性。 典型参数示例： - 标称电压等级：1、3、6、10、35、110、220、330、500kV； - 对应额定电压：2、3.8、7.6、12.7、20.5、25、41、51、69、100、126、200、290、310、420、444、468kV； - 波前冲击放电陡度范围：32～2000kV/μs； - 工频放电电压应满足规定的上、下限要求。 注：部分括号内电压等级为不推荐采用值。
