【国家标准(GB)】 交流高压熔断器 限流式熔断器

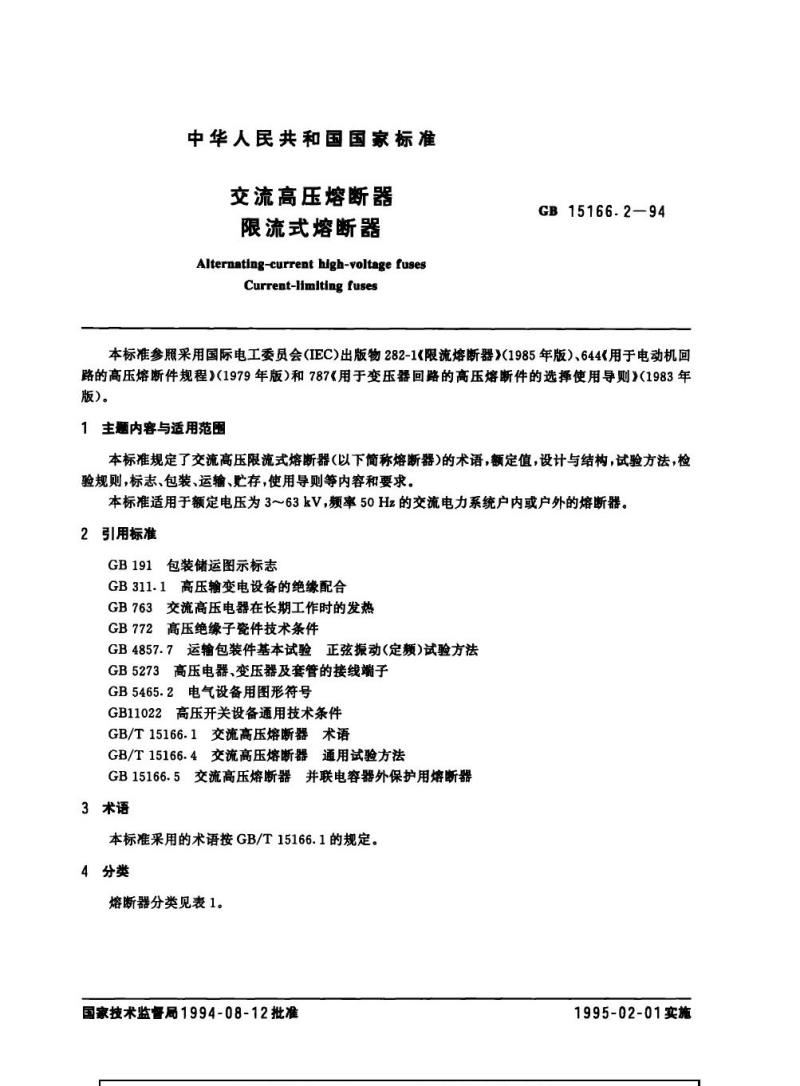

中华人民共和国国家标准
交流高压熔断器
限流式熔断器
Alternating-current high-voltage fusesCurrent-limlting fuses
GB15166.2—94
本标准参照采用国际电工委员会(IEC)出版物282-1《限流熔断器》(1985年版）、644《用于电动机回路的高压熔断件规程》（1979年版）和787《用于变压器回路的高压熔断件的选择使用导则》（1983年版）。
1主题内容与适用范围
本标准规定了交流高压限流式熔断器（以下简称熔断器)的术语，额定值，设计与结构，试验方法，检验规则，标志、包装、运输、贮存，使用导则等内容和要求。本标准适用于额定电压为3～63kV，频率50Hz的交流电力系统户内或户外的熔断器。2引用标准
GB191包装储运图示标志
GB311.1高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GB772高压绝缘子瓷件技术条件
GB4857.7运输包装件基本试验正弦振动（定频)试验方法GB5273高压电器、变压器及套管的接线端子GB5465.2电气设备用图形符号
GB11022高压开关设备通用技术条件GB/T15166.1交流高压熔断器术语GB/T15166.4交流高压熔断器通用试验方法GB15166.5交流高压熔断器并联电容器外保护用熔断器3术语
本标准采用的术语按GB/T15166.1的规定。4分类
熔断器分类见表1。
国家技术监督局1994-08-12批准1995-02-01实施
保护范围
安装场所
保护对象
注：1）见GB15166.5。
2）除T、M、P、C型以外的保护对象。5正常使用条件
GB15166.2—94

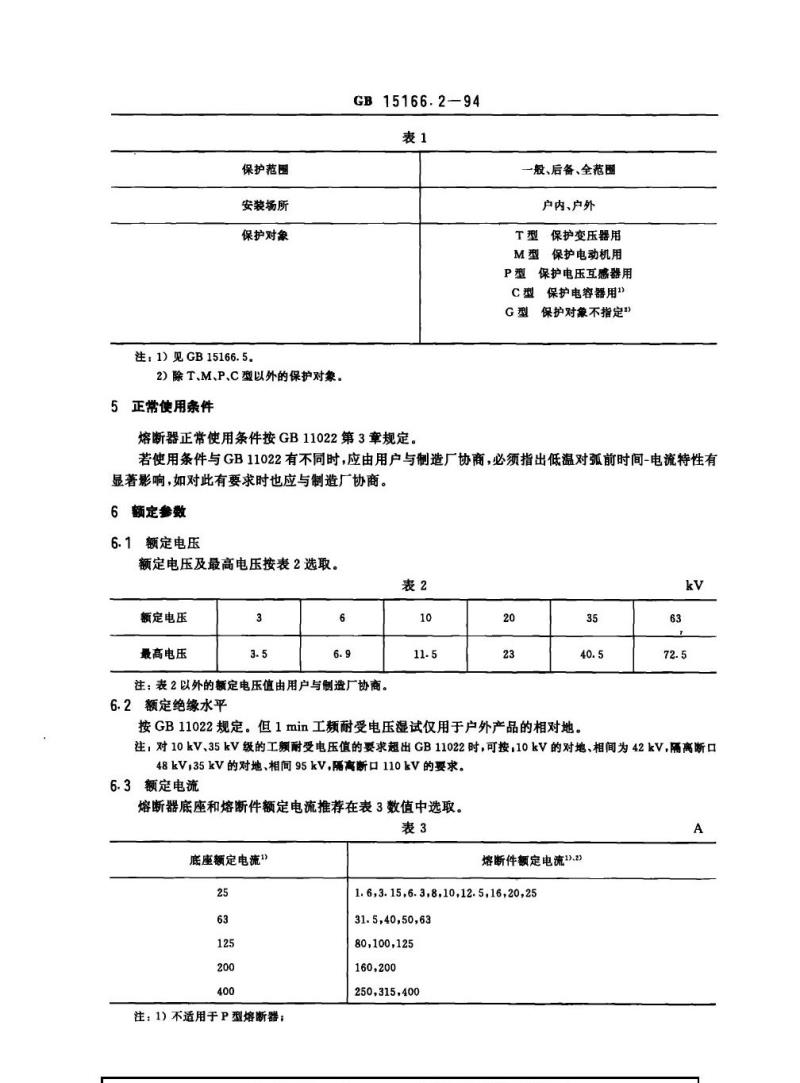

表1
熔断器正常使用条件按GB11022第3章规定。一般、后备、全范围
户内、户外
T型保护变压器用
M型保护电动机用
P型保护电压互感器用
C型保护电容器用
保护对象不指定\
G型
若使用条件与GB11022有不同时，应由用户与制造厂协商，必须指出低温对弧前时间-电流特性有显著影响，如对此有要求时也应与制造厂协商。6额定参数
6.1额定电压
额定电压及最高电压按表2选取。表2
额定电压
最高电压
3
3.5
6
6.9
注：表2以外的额定电压值由用户与制造厂协商。6.2额定绝缘水平
10
11.5
20
23
35
40.5
按GB11022规定。但1min工频耐受电压湿试仅用于户外产品的相对地。kv
63
72.5
注，对10kV、35kV级的工频耐受电压值的要求超出GB11022时，可按，10kV的对地、相间为42kV，隔离断口48kV,35kV的对地、相间95kV,隔高断口110kv的要求。6.3额定电流
熔断器底座和熔断件额定电流推荐在表3数值中选取。表3
底座额定电流\
25
63
125
200
400
注：1）不适用于P型熔断器；
熔断件额定电流1).2
1.6,3.15,6.3,8,10,12.5,16,20,2531.5,40,50,63
80,100,125
160,200
250,315,400
A
GB15166.2—94
2）当表中额定电流系列不够选用时，可在R20数系中选取。6.4
额定短路开断电流
额定短路开断电流在下列数值中选取：6.3,8,10,12.5,16,20,25,31.5,40,50,63,80,100kA。6.5额定频率
额定频率为50Hz。
6.6预期瞬态恢复电压（TRV)
预期瞬态恢复电压按表4规定。
表4
基本参数
额定电压
最高电压
kv
3
3.5
6
6.9
10
11.5
20
23
35
40.5
63
72.5
试验方式
1
2
1
2
1
2
1
2
1
2
1
2
峰值
电压
Ue
kv
6
6.4
11.8
12.7
19.7
21
39. 4
42.3
69.5
74.4
124
133
峰值
时间
ta
s
40
120~160
49
156~208
58
180~240
84
264~352
114
345~460
165
504~672
时延
ta
8
6
7
9
13
17
8
导出参数
时延参
考电压
U
kv
2.0
3.9
6.6
一
13
一
23.2
41
时延
参考
时间
s
19
24
28
41
55
-
64
上升率
Ue/ts
kv/μs
0.15
0.0530.04
0. 24
0.08~0.06
0.34
0.12~
0.088
0.47
0.16~0.12
0. 61
0.22~0.16
0.75
0.265~
0.199
备用参数
振幅
系数
1.4
1.5
14
1.5
1.4
1.5
1.4
1.5
1.4
1.5
1.4
1.5
固有频率wwW.bzxz.Net
f。
kHz
8.4
3.1~3.2
6.8
2.4~7.8
5.8
2.1~1.6
3.8
1.4~1.1
2.9
1.1~8.2
2
1.4~1.9
注：试验方式2的t、U\、t不作规定，因起始部分对熔断器不重要，但上升段必须在规定ts允差两线之间。7设计和结构
7.1温升
熔断器除熔体以外的零件、材料及介质的最高允许温度及允许温升按GB763第3.2条规定。注：P型熔断器不规定温升要求。7.2特性曲线、特性值
制造厂应提供下列特性曲线和特性值：a.
b.
弧前时间-电流特性曲线；
截止电流特性曲线；
最大动作It值和弧前I't值。
c.
7.2.1弧前时间-电流特性曲线以平均值表示，电流的允许偏差为士20%，时间范围为0.01s到600s及以上。当最小开断电流对应的弧前时间小于600s时，用虚线引伸到600s，大于600s时应按实际时间（1h或1h以上)给出，见图1。回款
600
.0
GB15166.2—94
600s
量小开断电流
<6008
预期电流，A

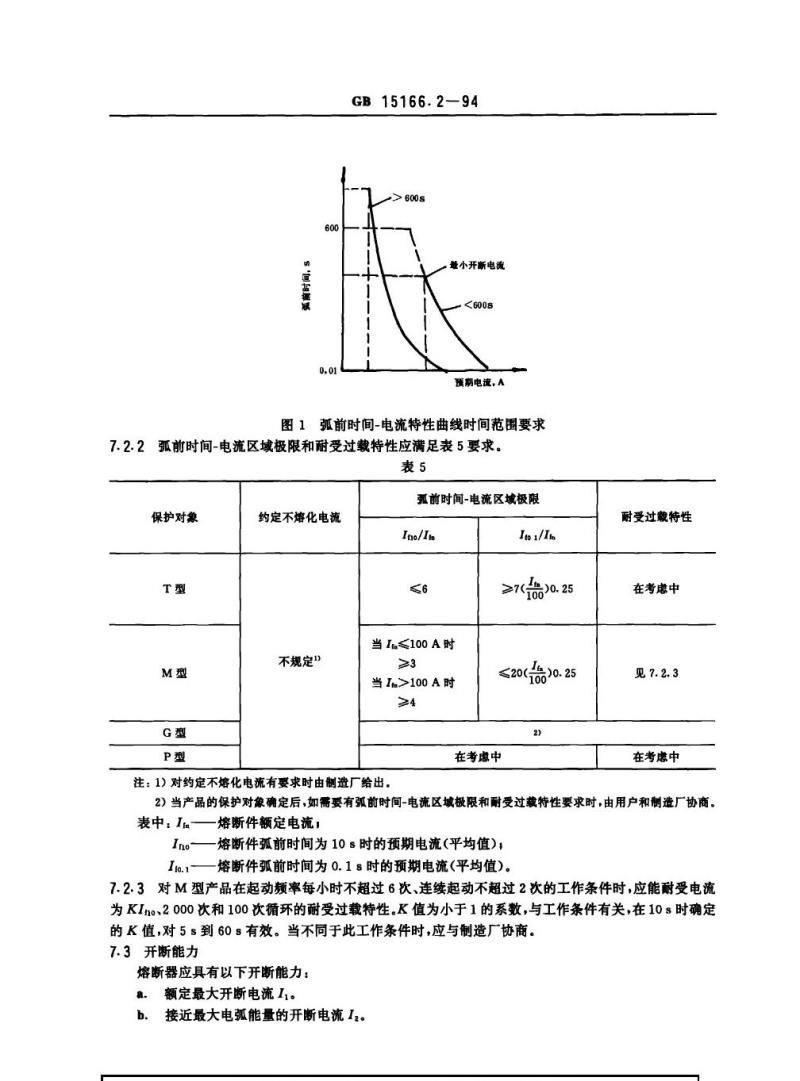

图1弧前时间-电流特性曲线时间范围要求7.2.2弧前时间-电流区域极限和耐受过载特性应满足表5要求。表5
巫前时间-电流区域极限
保护对象
T型
M型
G型
P型
约定不熔化电流
Ino/Ia
6
不规定\
当I100A时
>3
当I>100A时
≥4
ro1/Ih
(100>0.25
In
≥7(
0>0.25
Ifa
200
2)
在考虑中
注：1）对约定不熔化电流有要求时由制造厂给出。耐受过巍特性
在考虑中
见7.2.3
在考虑中
2）当产品的保护对象确定后，如需要有弧前时间-电流区域极限和耐受过裁特性要求时，由用户和制造厂协商。表中：I—熔断件额定电流：
Ino
一熔断件弧前时间为10s时的预期电流（平均值）Ifo.1—熔断件弧前时间为0.1s时的预期电流（平均值）。7.2.3对M型产品在起动频率每小时不超过6次、连续起动不超过2次的工作条件时，应能耐受电流为KIno、2000次和100次循环的耐受过载特性。K值为小于1的系数，与工作条件有关，在10s时确定的K值，对5s到60s有效。当不同于此工作条件时，应与制造厂协商。7.3开断能力
熔断器应具有以下开断能力：
额定最大开断电流1。
a.
b.
接近最大电弧能量的开断电流2。C.
GB15166.2—94
最小开断电流I.，对一般熔断器，指1h熔化电流，对后备熔断器，指最小额定开断电流，对全范围熔断器，指熔体熔化电流。d.异相接地开断电流I.。

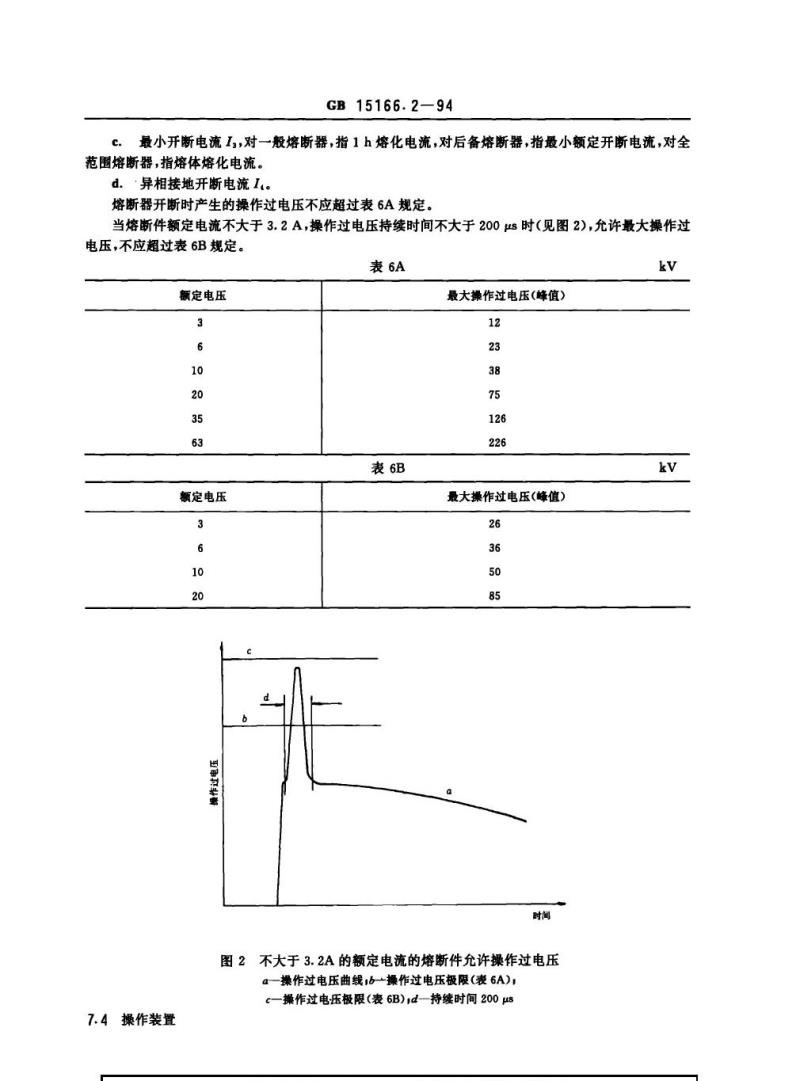

熔断器开断时产生的操作过电压不应超过表6A规定。当熔断件额定电流不大于3.2A，操作过电压持续时间不大于200μs时（见图2），允许最大操作过电压，不应超过表6B规定。
表6A
额定电压
3
6
10
20
35
63
表6B
额定电压
3
6
10
20
b
最大操作过电压(峰值)
12
23
38
75
126
226
最大操作过电压(峰值)
26
36
50
85
Q
时间
不大于3.2A的额定电流的熔断件允许操作过电压图2
a一操作过电压曲线b操作过电压极限(表6A)c—操作过电压极限（表6B)d—持续时间200μs操作装置
7.4
kv
kv
GB15166.2-94
熔断器在有电压无电流时，应允许用钩棒、钳及其它类似的特制装置，将熔断件方便地取下和装上(结构允许时)。
7.5互换性
同一型号的熔断器、熔断件的安装尺寸应一致，并具有互换性。7.6指示器和撞击器
熔断件应具有易于观察的、表示熔断的指示装置（P型允许没有）。具有撞击器的熔断件，撞击器应满足表7和图3的规定。
型式
轻型
中型
重型
能量
J
0.3±0.25
1±0.5
2±1
自由行程
OA
mm
2
4
4
表7
行
工作行程
AB
mm
9
16
6
程
最小
OB
mm
10
20
10
最大
oc
mm
30
40
16
最小
承受力
N
不施加
20
40
行程的最大
持续时间
ms
100
100
100
注：行程的持续时间，对真实试品规定从起弧解间到行程OB终止的时间间隔，对模型试品规定从施加电压到行程OB终止的时间间隔。
图3撞击器行程的不同阶段
OA一自由行程，不规定能量输出，AB一工作行程（到达B点时必须传送规定的能量）;OB一最小实际行程；OC一最大实际行程;CB一在承受力的作用下（当适用时)最大允许返回行程7.7接地
熔断器的底座上应有供接地用端子，接触面应是防锈金属面并有不小于M12紧固件，其附近应标有符合GB5465.2规定的接地符号。7.8接线端子
熔断器底座的板状接线端子应符合GB5273的规定。7.9结构尺寸
熔断件的结构尺寸推荐按附录D选用。7.10安装
熔断器允许具有不同安装方式，但均应有防止熔断件松动、保证接触良好的措施。7.11绝缘子
熔断器配用的绝缘子应符合GB772的有关规定。7.12电晕
P型熔断器应考虑有防止电晕措施。8试验方法
8.1外形尺寸和外观检查
按产品技术文件和图样规定进行。8.2绝缘试验
按GB/T15166.4第6条规定进行。8.3温升试验
按GB/T15166.4第7条规定进行。8.4熔断件电阻测量
按GB/T15166.4第9条规定进行。8.5弧前时间-电流特性试验
GB15166.2—94
按GB/T15166.4第8条规定进行，试验点至少应满足表8要求和7.2.1条规定，且0.1s和10s特性值按表5要求，可以使用从开断试验得到的数据。8.6M型耐受过载特性试验
8.6.1试验回路和试品布置与温升试验相同，按表5和7.2.3条要求进行。8.6.2用电流KIn和电流KI1o/6电流允差+1°%，10s持续期和间歇期允差士0.5s。按下列程序进行：
表8
T型
约定不熔化电流
最小开断电流
600s熔化电流
10s熔化电流
0.1s熔化电流
0.01s熔化电流
试验方式1：
M型
约定不熔化电流
600s熔化电流
10s熔化电流
0.1s熔化电流
0.01s熔化电流
G型
约定不熔化电流
2倍额定电流
10s熔化电流
0.01s熔化电流
验证连续起动2次工作条件100次循环，每一循环为（见图4)：KIn持续10s—
间歇期10s——KIno持续10s转入KIno/6持续3560s-：comP型
不规定
间歇期10s-
Klpe
Klm/6
试验方式2：
102030
次循环
GB15166.2—94
00次德班
35903600
图4M型试验方式1
验证1h起动6次工作条件2000次循环，每一次循环为（见图5）：KIno持续10s转入KIno/6持续290s-I
一次循环
Kln
Klra/6
300
间款期300s
2000次循环
600
图5M型试验方式2
t(s)
t(s)
8.6.3试品应取同族系列中最大和最小额定电流的熔断件进行试验，其K值可以相同，也可以不同，中间熔断件K值按下列原则确定：K值相同，中间额定电流的熔断件认为也适用。a.
b.K值不同，中间额定电流的熔断件K值按图6线性插入法确定。当制造厂给出中间额定电流的熔断件K值不同于线性插入法得到的K值，则不同K值的熔c.
断件均应满足试验要求。
GB15166.2—94
中
图6同族系列中间额定电流熔断件K值的确定8.6.4按规定程序完成试验后，试品冷却到周围空气温度时所测得试品的电阻值与规定值相比应无明显变化，如有怀疑，对试品通以KIno使其动作，此时弧前时间应在规定的弧前时间-电流特性允差范围内。
8.7开断试验
8.7.1试验在单相回路上进行，试品接线按图7布置，为防止连接母线的移动，在距熔断器接线端子不小于0.5m处用绝缘件固定，固定后母线可弯置。绝缘件固定点
图7开断试验的接线布置
8.7.2试验回路按图8a、8b
