【国家标准(GB)】 矿用隔爆型电磁起动器

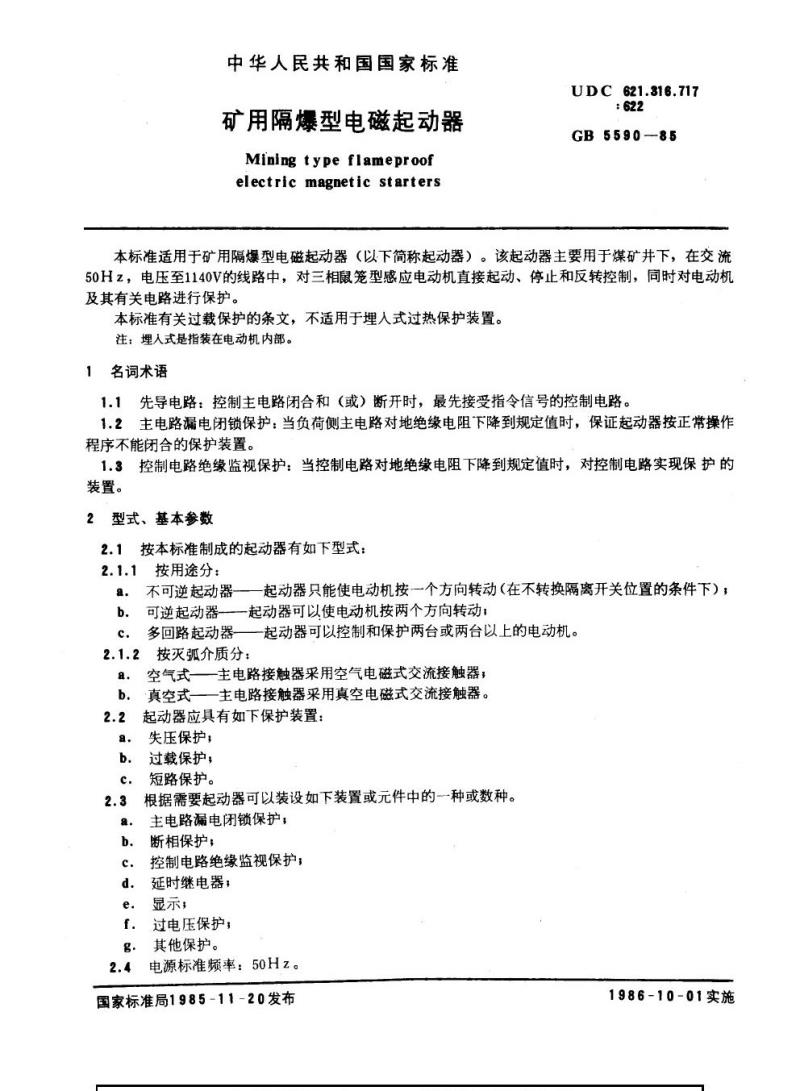

中华人民共和国国家标准
矿用隔爆型电磁起动器
Mining type flameproof electric magnetic starters
UDC 621.316.717
GB5590-85

本标准适用于矿用隔爆型电磁起动器（以下简称起动器），主要用于煤矿井下，在交流50Hz、最高1140V的线路中，对三相鼠笼型感应电动机进行直接起动、停止和反转控制，同时对电动机及其相关电路提供保护。本标准关于过载保护的条文不适用于埋入式过热保护装置（指安装在电动机内部）。

1 名词术语
1.1 先导电路：控制主电路闭合或断开时最先接受指令信号的控制电路。
1.2 主电路漏电闭锁保护：当负荷侧主电路对地绝缘电阻下降到规定值时，保证起动器不能闭合的保护装置。
1.3 控制电路绝缘监视保护：当控制电路对地绝缘电阻下降到规定值时，对控制电路提供保护的装置。

2 型式及基本参数
2.1 型式
2.1.1 按用途分：
不可逆起动器：只能使电动机按一个方向转动（不转换隔离开关位置条件下）。
可逆起动器：可使电动机按两个方向转动。
多回路起动器：可控制和保护两台或两台以上的电动机。

2.1.2 按灭弧介质分：
空气式：主电路接触器采用空气电磁式交流接触器。bZxz.net
真空式：主电路接触器采用真空电磁式交流接触器。

2.4 起动器应具有下列保护装置：失压保护、过载保护、短路保护。根据需要可装设主电路漏电闭锁保护、断相保护、控制电路绝缘监视保护、延时继电器、显示、过电压保护及其他保护装置。

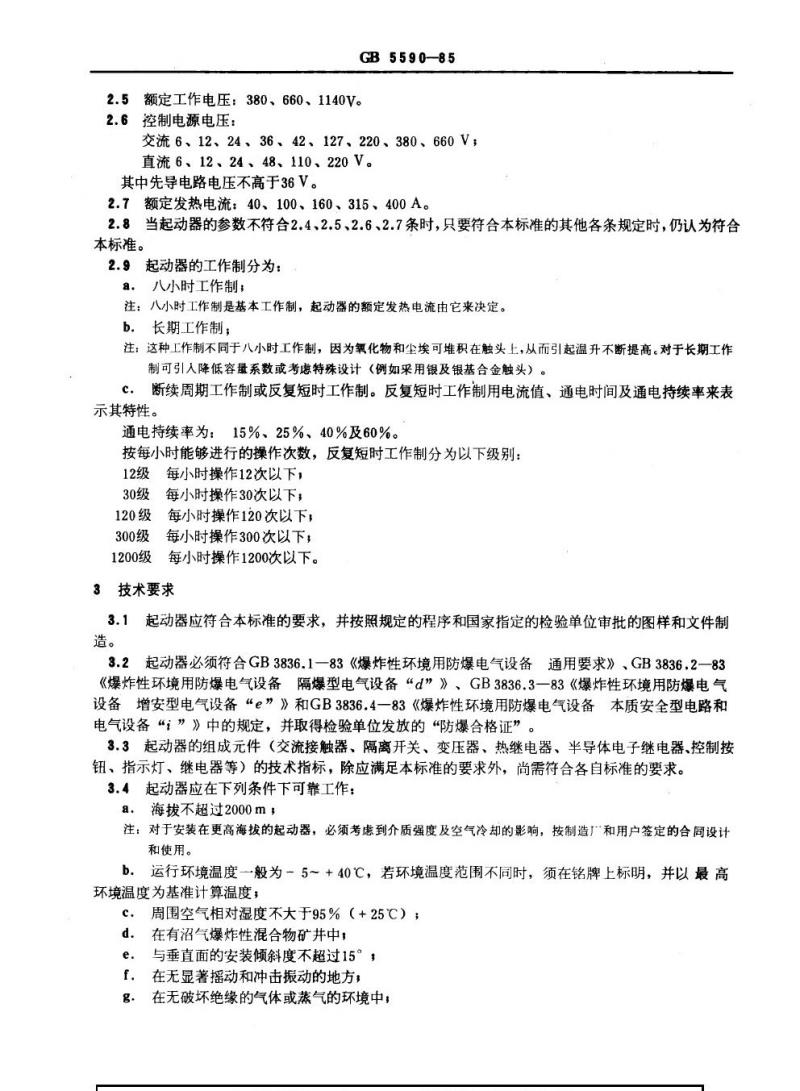

2.5 额定工作电压：380V、660V、1140V。
2.6 控制电源电压：交流6、12、24、36、42、127、220、380、660V；直流6、12、24、48、110、220V。先导电路电压不高于36V。
2.7 额定发热电流：40、100、160、315、400A。
2.8 当起动器参数不符合2.4-2.7条时，只要符合本标准其他规定，也视为符合本标准。
2.9 工作制：
a. 八小时工作制：为基本工作制，额定发热电流由其决定。
b. 长期工作制：不同于八小时工作制，考虑触头氧化物及尘埃堆积影响，可降低容量系数或采用银及银基合金触头设计。
c. 断续周期工作制或反复短时工作制：用电流值、通电时间及通电持续率表示特性，通电持续率为15%、25%、40%、60%，按每小时操作次数分为12次、30次、120次、300次、1200次等级。

3 技术要求
3.1 起动器应符合本标准要求，并按规定程序及国家指定检验单位审批的图样和文件制造。
3.2 起动器必须符合GB3836.1—83、GB3836.2—83、GB3836.3—83、GB3836.4—83规定，并取得防爆合格证。
3.3 组成元件（交流接触器、隔离开关、变压器、热继电器、半导体电子继电器、控制按钮、指示灯、继电器等）技术指标除符合本标准要求外，还需符合各自标准。
3.4 起动器应在下列条件下可靠工作：
a. 海拔不超过2000m（更高海拔需考虑介质强度和空气冷却）。
b. 环境温度一般为-5～+40℃，特殊温度需铭牌注明，以最高环境温度计算。
c. 周围空气相对湿度不大于95%（+25℃）。
d. 安装于沼气爆炸性混合物矿井中，与垂直面倾斜不超过15°。
e. 无显著摇动和冲击振动。
f. 无破坏绝缘的气体或蒸气。

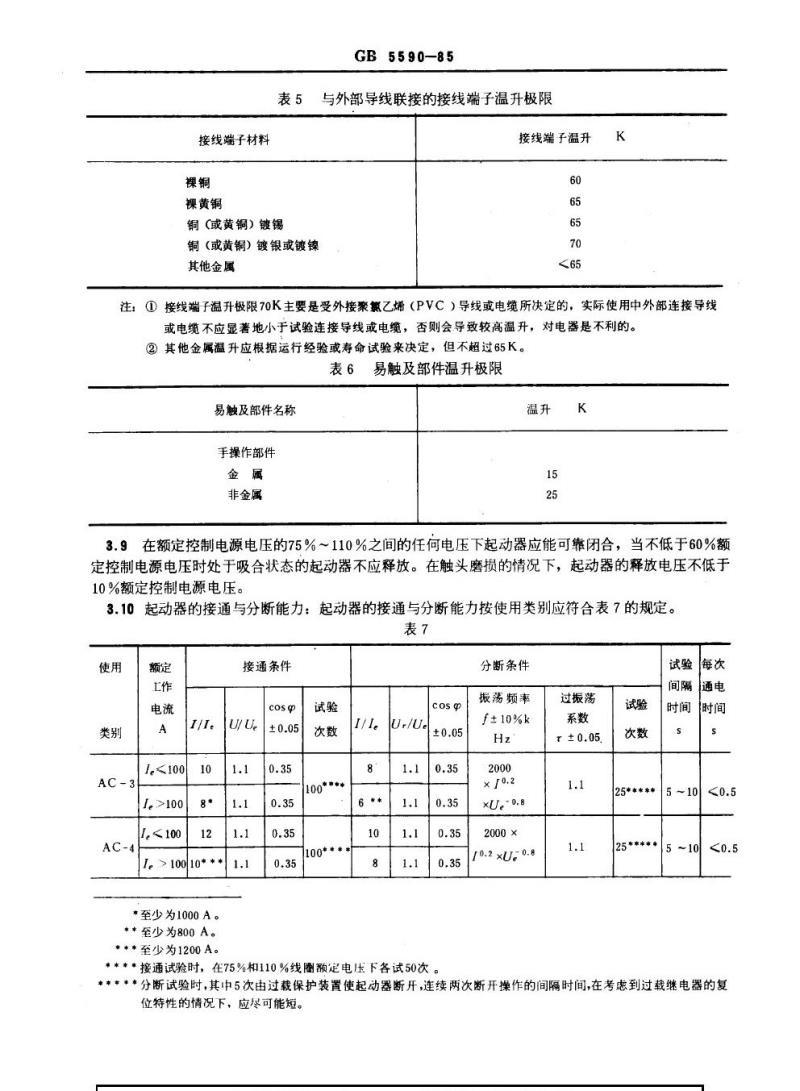

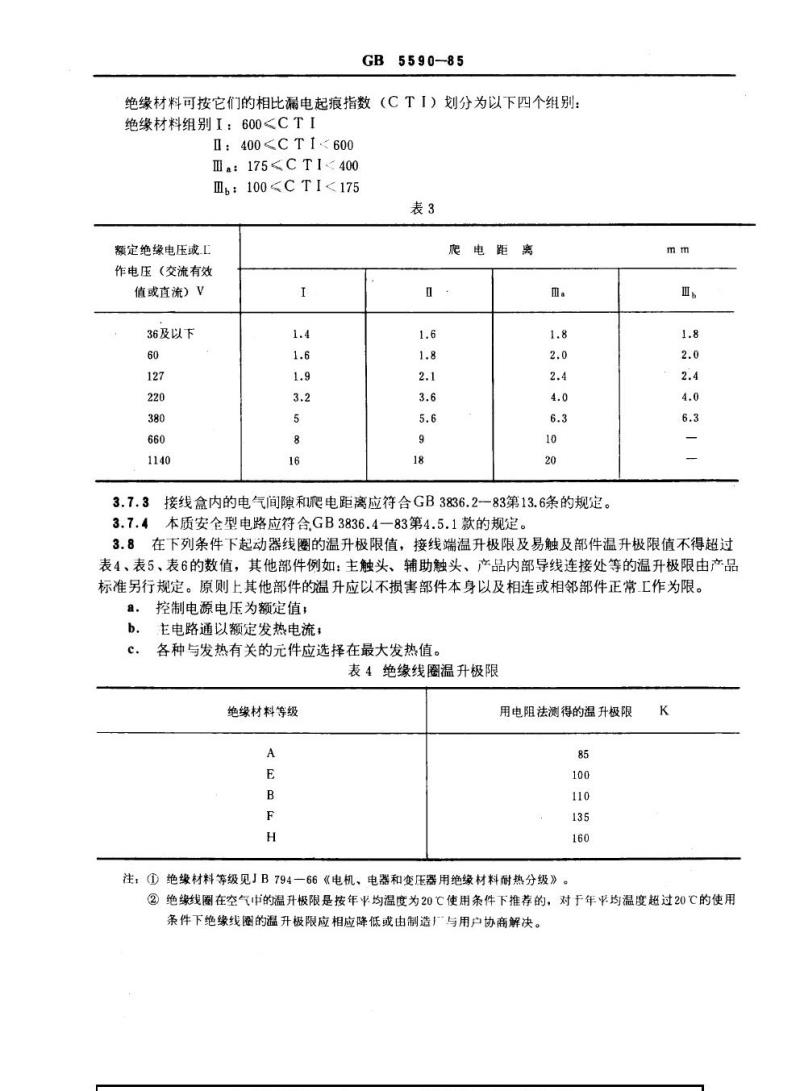

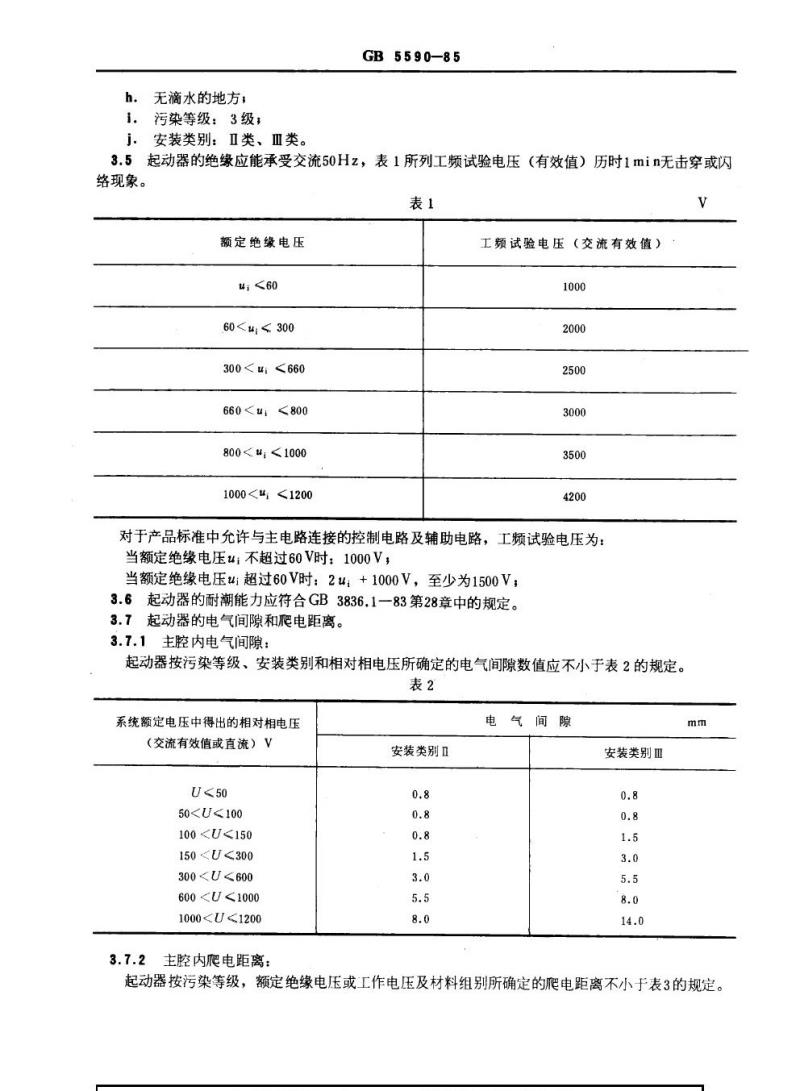

g. 无滴水。
h. 污染等级3级。
i. 安装类别：Ⅱ类、Ⅲ类。
