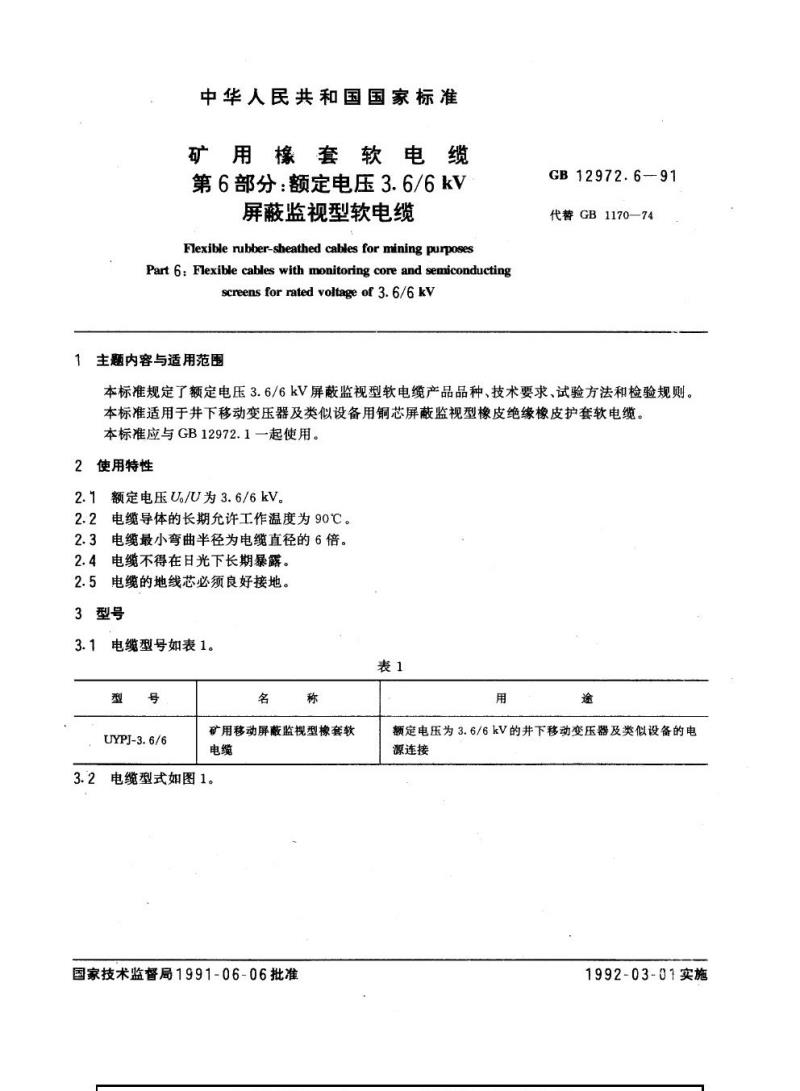

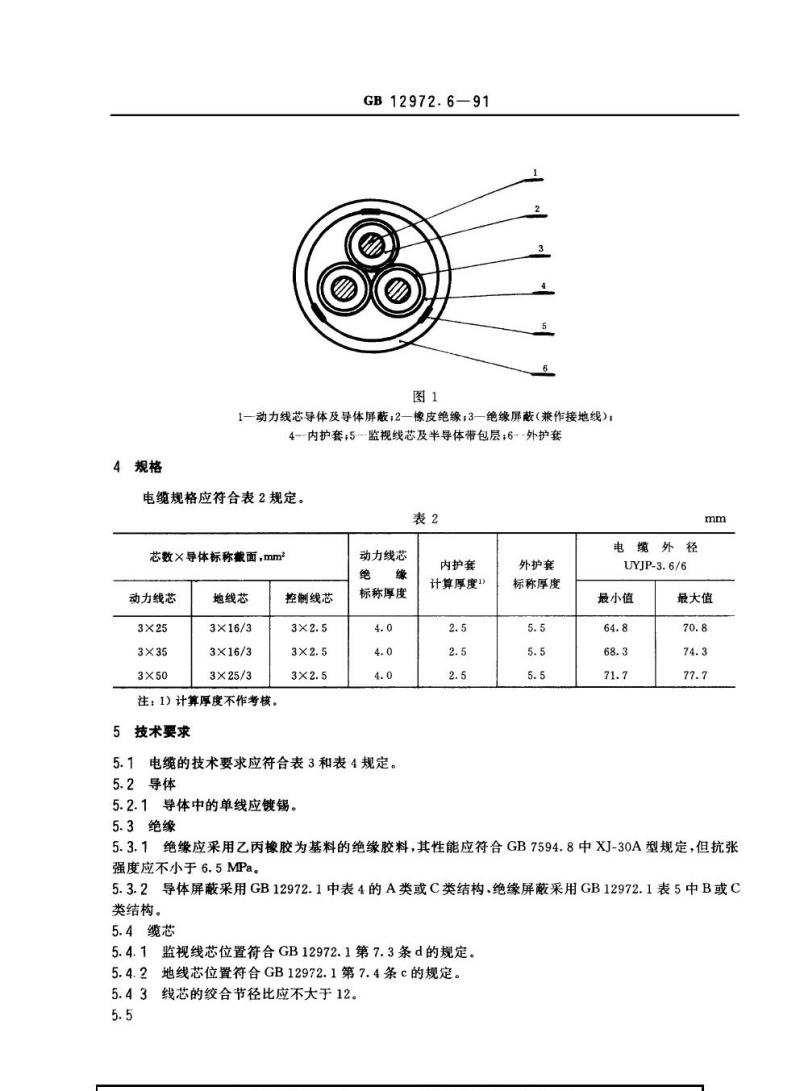

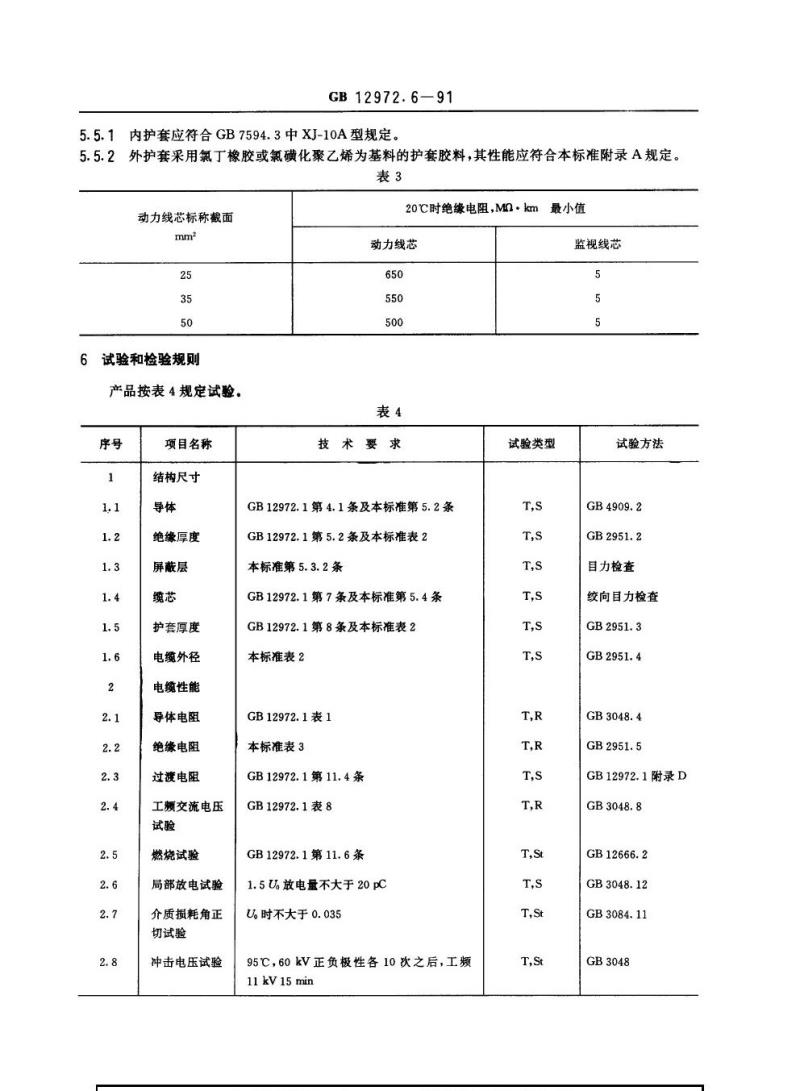

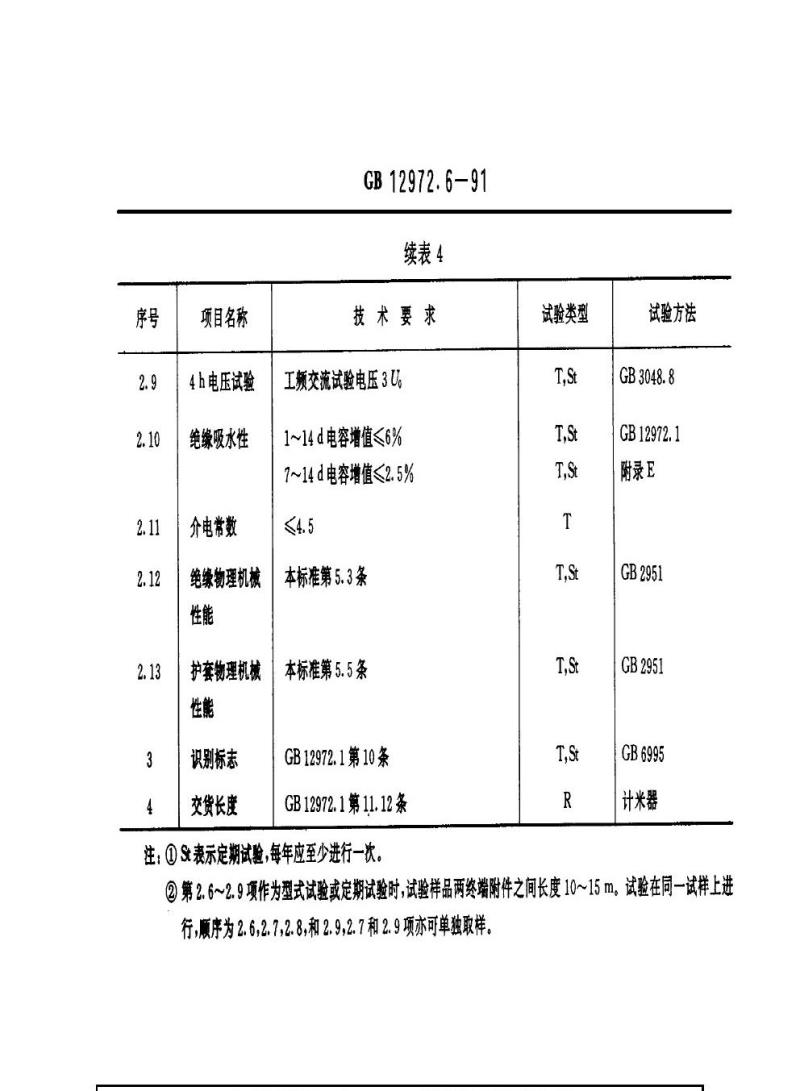

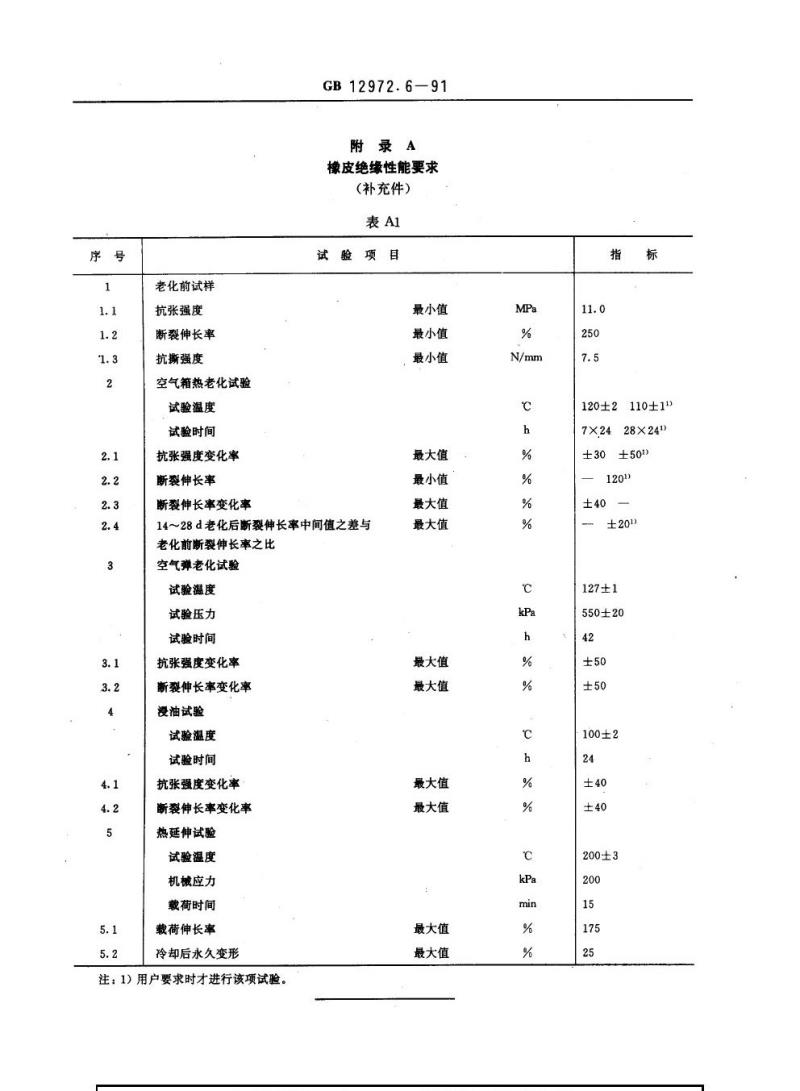

中华人民共和国国家标准 矿用橡套软电缆 第6部分：额定电压3.6/6kV屏蔽监视型软电缆 Flexible rubber-sheathed cables for mining purposes Part 6: Flexible cables with monitoring core and semiconducting screens for rated voltage of 3.6/6 kV 1 主题内容与适用范围 本标准规定了额定电压3.6/6kV屏蔽监视型软电缆的产品品种、技术要求、试验方法和检验规则。本标准适用于井下移动变压器及类似设备用铜芯屏蔽监视型橡皮绝缘橡皮护套软电缆。本标准应与GB12972.1一起使用。 2 使用特性 2.1 额定电压U./U为3.6/6kV。 2.2 电缆导体的长期允许工作温度为90℃。 2.3 电缆最小弯曲半径为电缆直径的6倍。 2.4 电缆不得在日光下长期暴露。 2.5 电缆的地线芯必须良好接地。 3 型号 3.1 电缆型号如表1。 表1 型号及用途 型号: UYPJ-3.6/6 名称: 矿用移动屏蔽监视型橡套软电缆 用途: 额定电压为3.6/6kV的井下移动变压器及类似设备的电源连接 3.2 电缆型式如图1。 4 规格 电缆规格应符合表2规定。 表2 芯数与导体标称截面（mm²） 动力线芯: 3×25, 3×35, 3×50 地线芯: 3×16/3, 3×16/3, 3×25/3 控制线芯: 3×2.5 注：计算厚度不作考核。 5 技术要求 5.1 电缆的技术要求应符合表3和表4规定。 5.2 导体 5.2.1 导体中的单线应镀锡。 5.3 绝缘 5.3.1 绝缘应采用乙丙橡胶为基料的绝缘胶料，其性能应符合GB7594.8中XJ-30A型规定，但抗张强度应不小于6.5MPa。 5.3.2 导体屏蔽采用GB12972.1中表4的A类或C类结构，绝缘屏蔽采用GB12972.1表5中B或C类结构。 5.4 缆芯 5.4.1 监视线芯位置符合GB12972.1第7.3条d的规定。 5.4.2 地线芯位置符合GB12972.1第7.4条c的规定。线芯的绞合节径比应不大于12。 5.5 护套 5.5.1 内护套应符合GB7594.3中XJ-10A型规定。 5.5.2 外护套采用氯丁橡胶或氯磺化聚乙烯为基料的护套胶料，其性能应符合本标准附录A规定。 表3 动力线芯标称截面（mm²） 25, 35, 50 电缆外径（UYJP-3.6/6） 最小值: 64.8, 68.3, 71.7 mm 最大值: 70.8, 74.3, 77.7 mm 6 试验和检验规则 产品按表4规定试验。 表4 技术要求及试验项目 序号: 1, 项目名称: 结构尺寸, 导体, 绝缘厚度, 屏蔽层, 缆芯, 护套厚度, 电缆外径 序号: 2, 项目名称: 电缆性能, 寻体电阻, 绝缘电阻, 过渡电阻, 工频交流电压试验, 燃烧试验, 局部放电试验, 介质损耗角正切试验, 冲击电压试验 动力线芯20℃时绝缘电阻最小值: 650, 550, 500 MΩ·km 监视线芯: 5 MΩ·km 试验方法: GB4909.2, GB2951.2, 目力检查, 绞向目力检查等
