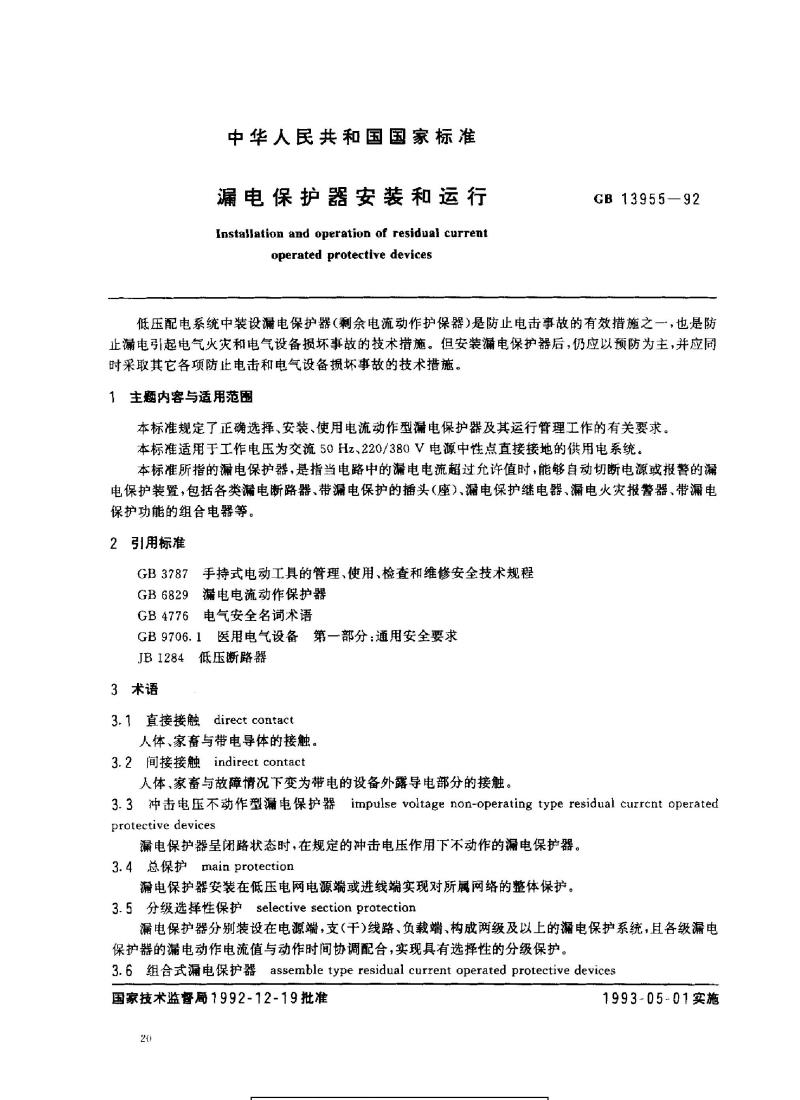

中华人民共和国国家标准
漏电保护器安装和运行
Installation and operation of residual current operated protective devices
GB13955—92
低压配电系统中装设漏电保护器（剩余电流动作保护器）是防止电击事故的重要措施之一，同时也是防止漏电引起电气火灾和设备损坏的技术手段。但安装漏电保护器后，应继续以预防为主，并采取其他防护措施。
1 主题内容与适用范围
本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。漏电保护器是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的保护装置，包括各类漏电断路器、带漏电保护的插头或插座、漏电保护继电器、漏电火灾报警器及带漏电保护功能的组合电器。
2 引用标准
GB3787 手持式电动工具管理、使用、检查和维修安全技术规程
GB6829 漏电电流动作保护器
GB4776 电气安全名词术语
GB9706.1 医用电气设备第一部分：通用安全要求
JB1284 低压断路器
3 术语
3.1 直接接触 direct contact
人体或家畜与带电导体接触。
3.2 间接接触 indirect contact
人体或家畜与故障情况下带电的设备外露导电部分接触。
3.3 冲击电压不动作型漏电保护器 impulse voltage non-operating type residual current operated protective devices免费标准下载网bzxz
漏电保护器在闭路状态下，在规定冲击电压作用下不动作。
3.4 总保护 main protection
漏电保护器安装在低压电网电源端或进线端，实现对所属网络整体保护。
3.5 分级选择性保护 selective section protection
漏电保护器分别装设在电源端、支（干）线路、负载端，构成两级及以上的系统，各级漏电保护器的动作电流和动作时间协调，实现选择性保护。
3.6 组合式漏电保护器 assemble type residual current operated protective devices
由检测互感器、漏电继电器、断路器或声光报警装置等独立元件组合而成。

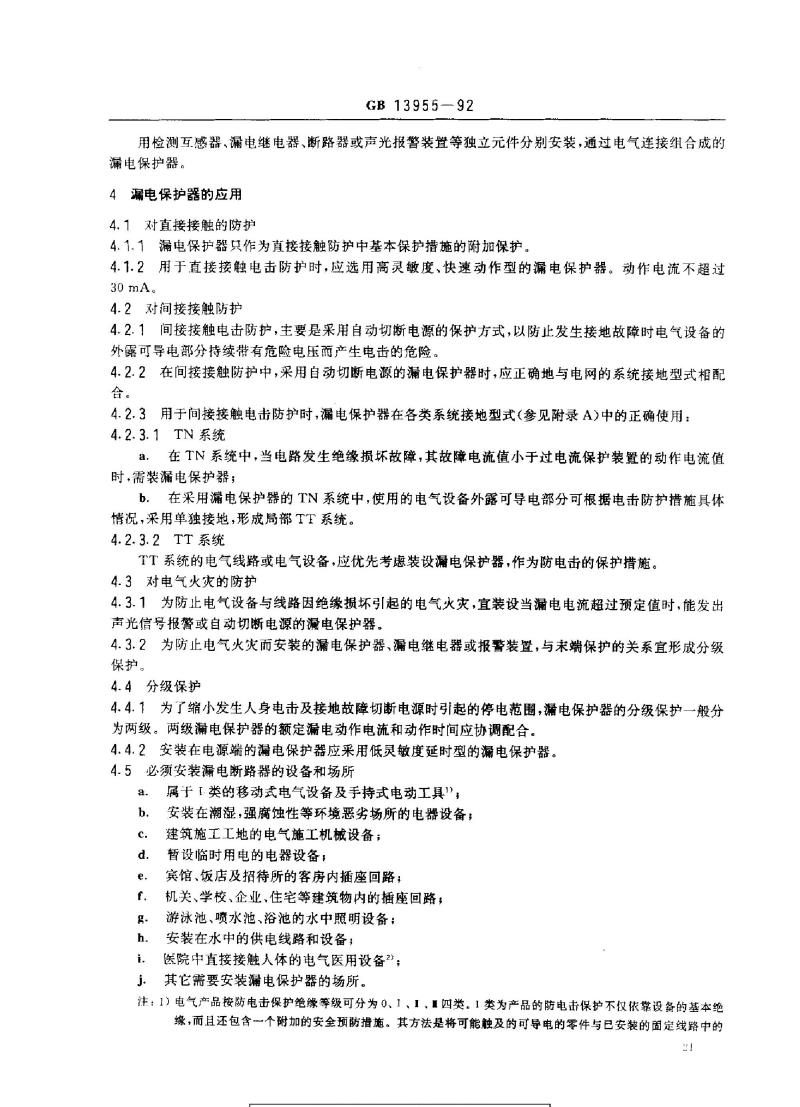

4 漏电保护器的应用
4.1 对直接接触的防护
4.1.1 漏电保护器作为直接接触防护的附加保护措施。
4.1.2 用于直接接触电击防护时，应选用高灵敏度、快速动作型漏电保护器，动作电流不超过30mA。
4.2 对间接接触的防护
4.2.1 采用自动切断电源方式防止接地故障时设备外露可导电部分持续带危险电压。
4.2.2 间接接触防护时，应与电网系统接地型式配合。
4.2.3 漏电保护器在不同接地系统的使用：
4.2.3.1 TN系统
a. 当电路绝缘损坏故障电流小于过电流保护动作电流时，应装漏电保护器。
b. 使用漏电保护器的TN系统，可对设备外露可导电部分单独接地，形成局部TT系统。
4.2.3.2 TT系统
TT系统的线路或设备，应优先装设漏电保护器防电击。
4.3 对电气火灾的防护
4.3.1 装设漏电保护器，当漏电电流超过预定值时发出声光报警或自动切断电源。
4.3.2 防电气火灾的漏电保护器、继电器或报警装置，与末端保护应形成分级保护。
4.4 分级保护
4.4.1 为缩小电击和停电范围，分级保护一般分两级，额定漏电动作电流和动作时间协调。
4.4.2 安装在电源端的漏电保护器应采用低灵敏度延时型。
4.5 必须安装漏电断路器的设备和场所
- 移动式电气设备及手持式电动工具
- 潮湿、强腐蚀等环境的电器设备
- 建筑施工工地的电气施工机械设备
- 临时用电设备
- 宾馆、饭店及招待所客房内插座回路
- 机关、学校、企业、住宅建筑物内的插座回路
- 游泳池、喷水池、浴池的水中照明设备
