【交通行业标准(JT)】 公路桥涵施工技术规范(附条文说明)

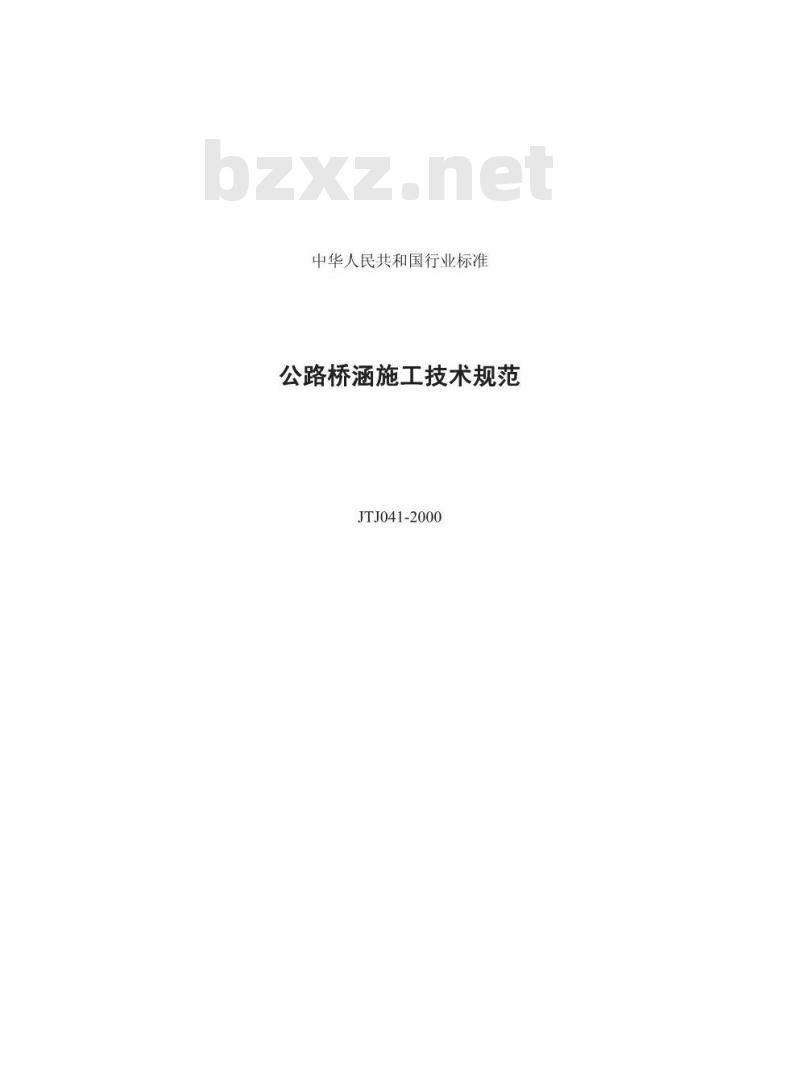

中华人民共和国行业标准
公路桥涵施工技术规范
JTJ041-2000

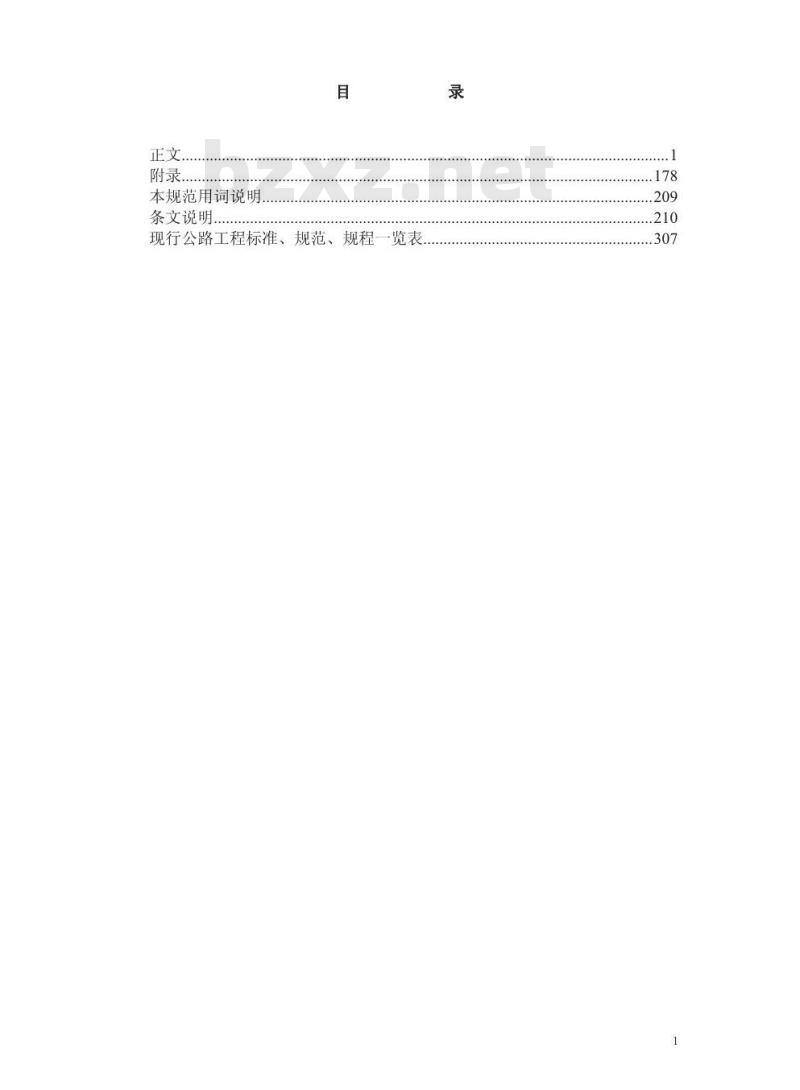

本规范用词说明
条文说明．
现行公路工程标准、规范、规程一览表录

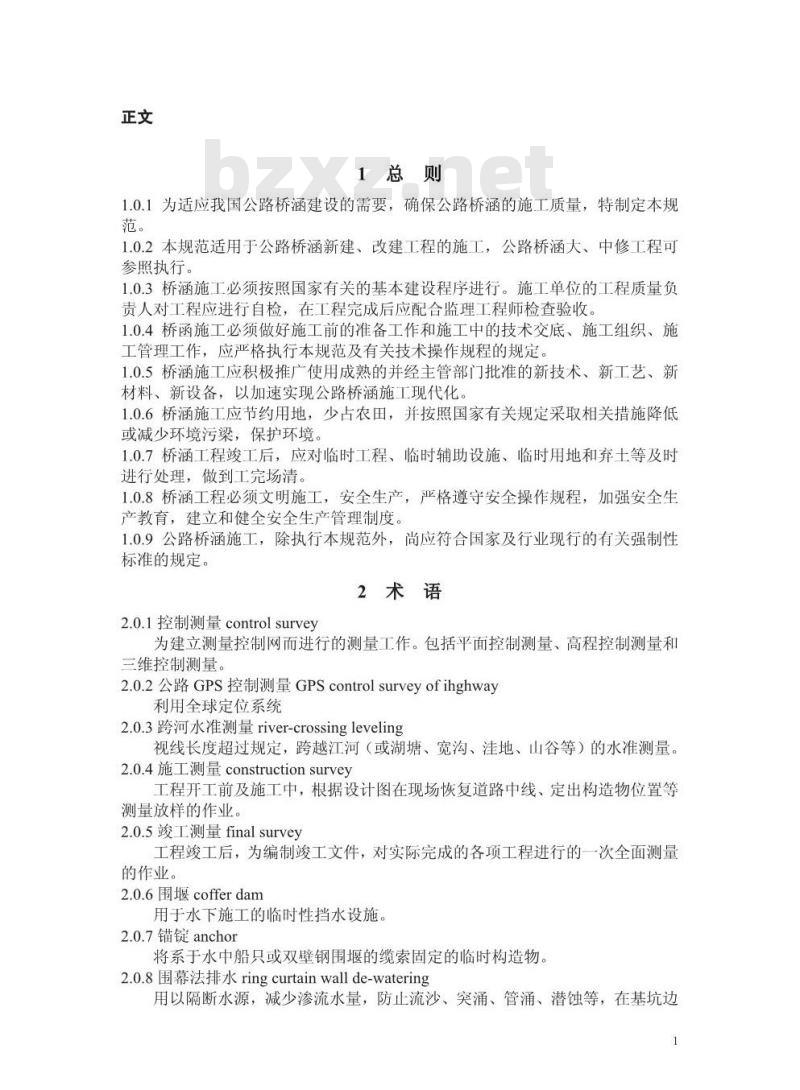

1总则
1.0.1为适应我国公路桥涵建设的需要，确保公路桥涵的施工质量，特制定本规范。
1.0.2本规范适用于公路桥涵新建、改建工程的施工，公路桥涵大、中修工程可参照执行。
1.0.3桥涵施工必须按照国家有关的基本建设程序进行。施工单位的工程质量负责人对工程应进行自检，在工程完成后应配合监理工程师检查验收。1.0.4桥函施工必须做好施工前的准备工作和施工中的技术交底、施工组织、施工管理工作，应严格执行本规范及有关技术操作规程的规定。1.0.5桥涵施工应积极推广使用成熟的并经主管部门批准的新技术、新工艺、新材料、新设备，以加速实现公路桥涵施工现代化。1.0.6桥涵施工应节约用地，少占农田，并按照国家有关规定采取相关措施降低或减少环境污梁，保护环境。
1.0.7桥涵工程竣工后，应对临时工程、临时辅助设施、临时用地和弃土等及时进行处理，做到工完场清。
1.0.8桥涵工程必须文明施工，安全生产，严格遵守安全操作规程，加强安全生产教育，建立和健全安全生产管理制度。1.0.9公路桥涵施工，除执行本规范外，尚应符合国家及行业现行的有关强制性标准的规定。
2术语
2.0.1控制测量controlsurvey
为建立测量控制网而进行的测量工作。包括平面控制测量、高程控制测量和三维控制测量
2.0.2公路GPS控制测量GPScontrolsurveyofihghway利用全球定位系统
2.0.3跨河水准测量river-crossingleveling视线长度超过规定，跨越江河（或湖塘、宽沟、洼地、山谷等）的水准测量。2.0.4施工测量construction survey工程开工前及施工中，根据设计图在现场恢复道路中线、定出构造物位置等测量放样的作业。
2.0.5工测量finalsurvey
工程工后，为编制竣工文件，对实际完成的各项工程进行的一次全面测量的作业。
2.0.6围堰cofferdam
用于水下施工的临时性挡水设施。2.0.7锚锭anchor
将系于水中船只或双壁钢围堰的缆索固定的临时构造物2.0.8围幕法排水ringcurtainwallde-watering用以隔断水源，减少渗流水量，防止流沙、突涌、管涌、潜蚀等，在基坑边1

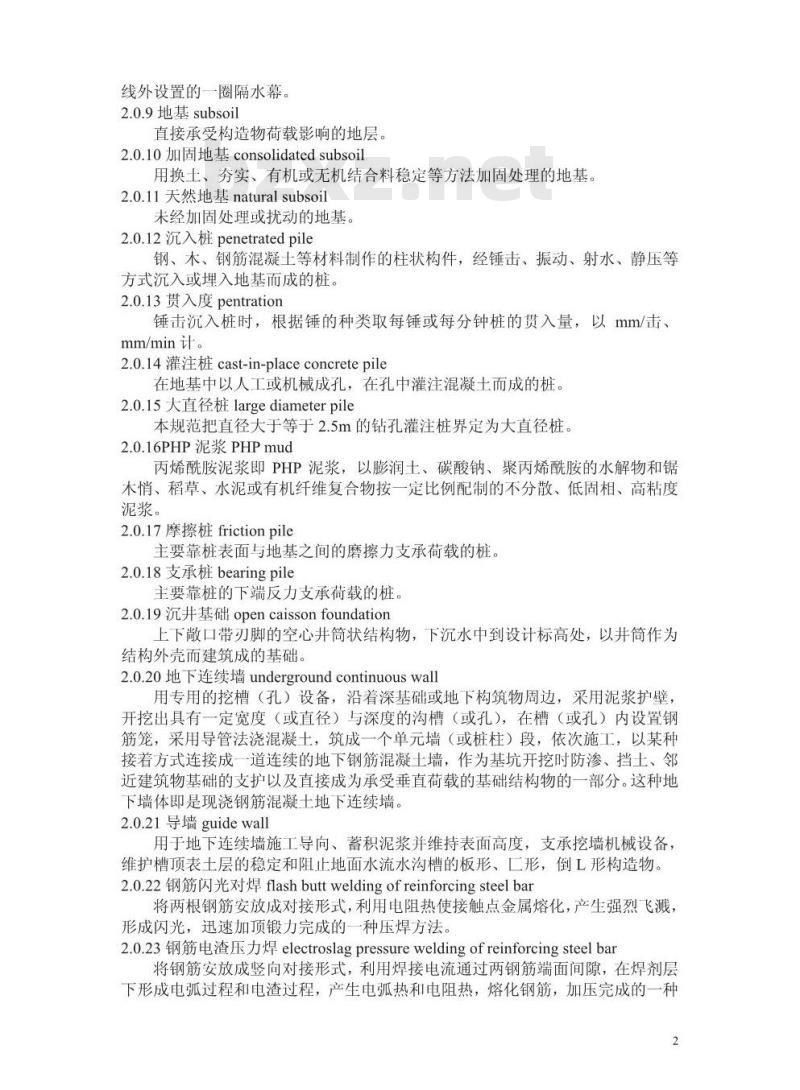

线外设置的一圈隔水幕。
2.0.9地基subsoil
直接承受构造物荷载影响的地层。2.0.10加固地基consolidated subsoil用换土、夯实、有机或无机结合料稳定等方法加固处理的地基。2.0.11天然地基natural subsoil未经加固处理或扰动的地基。
2.0.12沉入桩penetratedpile
钢、木、钢筋混凝土等材料制作的柱状构件，经锤击、振动、射水、静压等方式沉入或埋入地基而成的桩。2.0.13贯入度pentration
锤击沉入桩时，根据锤的种类取每锤或每分钟桩的贯入量，以mm/击、mm/min计。
2.0.14灌注桩cast-in-placeconcretepile在地基中以人工或机械成孔，在孔中灌注混凝土而成的桩。2.0.15大直径桩largediameterpile本规范把直径大于等于2.5m的钻孔灌注桩界定为大直径桩。2.0.16PHP泥浆PHPmud
丙烯酰胺泥浆即PHP泥浆，以膨润土、碳酸钠、聚丙烯酰胺的水解物和锯木悄、稻草、水泥或有机纤维复合物按一定比例配制的不分散、低固相、高粘度泥浆。
2.0.17摩擦桩frictionpile
主要靠桩表面与地基之间的磨擦力支承荷载的桩。2.0.18支承桩bearingpile
主要靠桩的下端反力支承荷载的桩。2.0.19沉井基础opencaissonfoundation上下散口带刃脚的空心井简状结构物，下沉水中到设计标高处，以井简作为结构外壳而建筑成的基础。
2.0.20地下连续墙undergroundcontinuouswall用专用的挖槽（孔）设备，沿着深基础或地下构筑物周边，采用泥浆护壁，开挖出具有一定宽度（或直径）与深度的沟槽（或孔），在槽（或孔）内设置钢筋笼，采用导管法浇混凝土，筑成一个单元墙（或桩柱）段，依次施工，以某种接着方式连接成一道连续的地下钢筋混凝土墙，作为基坑开挖时防渗、挡土、邻近建筑物基础的支护以及直接成为承受垂直荷载的基础结构物的一部分。这种地下墙体即是现浇钢筋混凝十地下连续墙。2.0.21导墙guidewall
用于地下连续墙施工导向、蓄积泥浆并维持表面高度，支承挖墙机械设备，维护槽顶表土层的稳定和阻止地面水流水沟槽的板形、二形，倒L形构造物。2.0.22钢筋闪光对焊flashbuttweldingofreinforcingsteelbar将两根钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速加顶锻力完成的一种压焊方法。2.0.23钢筋电渣压力焊electroslagpressureweldingofreinforcingsteelbar将钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种2

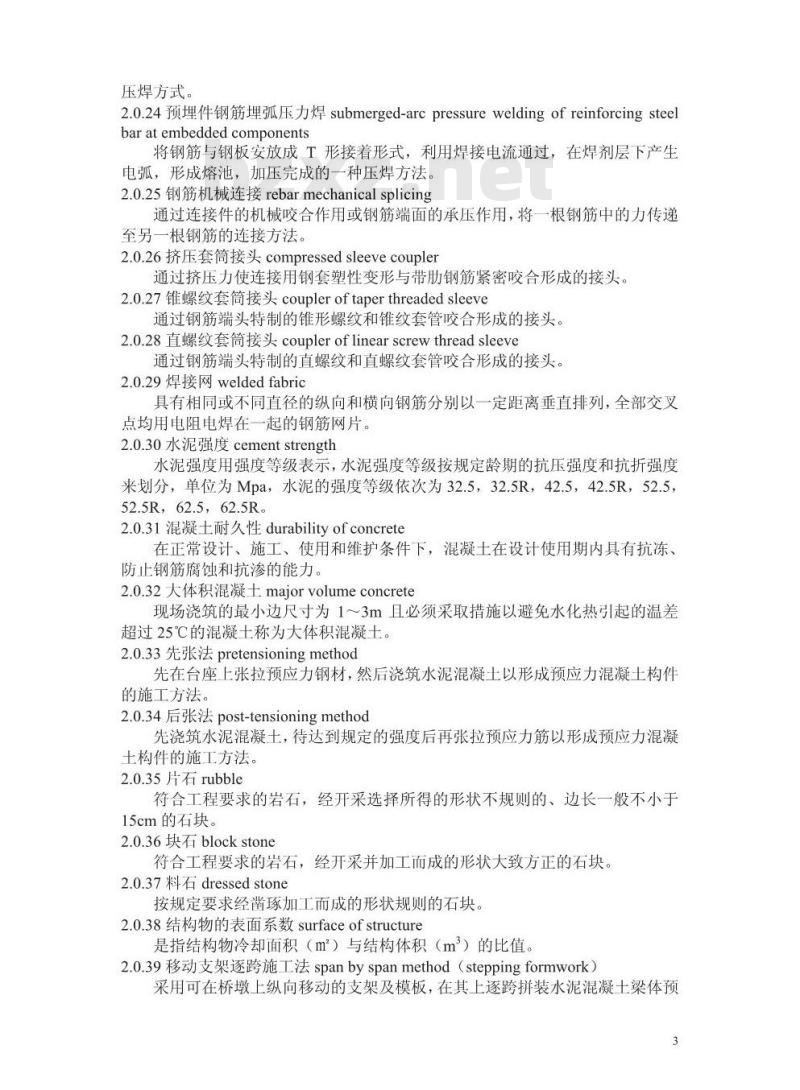

压焊方式。
2.0.24预埋件钢筋埋弧压力焊submerged-arcpressureweldingof reinforcing steelbar at embedded components
将钢筋与钢板安放成T形接着形式，利用焊接电流通过，在焊剂层下产生电弧，形成熔池，加压完成的一种压焊方法。2.0.25钢筋机械连接rebarmechanicalsplicing通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
2.0.26挤压套筒接头compressedsleevecouplel通过挤压力使连接用钢套塑性变形与带肋钢筋紧密咬合形成的接头。2.0.27锥螺纹套筒接头coupleroftaperthreadedsleeve通过钢筋端头特制的锥形螺纹和锥纹套管咬合形成的接头。2.0.28直螺纹套筒接头coupleroflinearscrewthreadsleeve通过钢筋端头特制的直螺纹和直螺纹套管咬合形成的接头。2.0.29焊接网weldedfabric
具有相同或不同直径的纵向和横向钢筋分别以一定距离垂直排列，全部交叉点均用电阻电焊在一起的钢筋网片。2.0.30水泥强度cementstrength水泥强度用强度等级表示，水泥强度等级按规定龄期的抗压强度和抗折强度来划分，单位为Mpa，水泥的强度等级依次为32.5，32.5R，42.5，42.5R，52.5，52.5R，62.5，62.5R。
2.0.31混凝土耐久性durabilityofconcrete在正常设计、施工、使用和维护条件下，混凝土在设计使用期内具有抗冻、防止钢筋腐蚀和抗渗的能力。
2.0.32大体积混凝土majorvolumeconcrete现场浇筑的最小边尺寸为1～3m且必须采取措施以避免水化热引起的温差超过25℃的混凝王称为大体积混凝王。2.0.33先张法pretensioningmethod先在台座上张拉预应力钢材，然后浇筑水泥混凝土以形成预应力混凝土构件的施工方法。
2.0.34后张法post-tensioningmethod先浇筑水泥混凝土，待达到规定的强度后再张拉预应力筋以形成预应力混凝土构件的施工方法。
2.0.35片石rubble
符合工程要求的岩石，经开采选择所得的形状不规则的、边长一般不小于15cm的石块。
2.0.36块石blockstone
符合工程要求的岩石，经开采并加工而成的形状大致方正的石块2.0.37料石dressedstone
按规定要求经凿琢加工而成的形状规则的石块。2.0.38结构物的表面系数surfaceofstructure是指结构物冷却面积（m）与结构体积（m）的比值。2.0.39移动支架逐跨施工法spanbyspanmethod（steppingformwork）采用可在桥墩上纵向移动的支架及模板，在其上逐跨拼装水泥混凝土梁体预3
制件或现浇梁体水泥混凝土，并逐跨施加预应力的施工方法。2.0.40悬壁浇筑法cast-in-placecantilevermethod在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑水泥混凝土梁体，并逐段施加预应力的施工方法。
2.0.41挂篮movablesuspendedscaffolding用悬臂浇筑法浇筑斜拉、T构、连续梁等水泥混凝土梁时，用于承受施工荷载及梁体自重，能逐段向前移动经特殊设计的主要工艺设备。主要组成部分有承重系统、提升系统、锚固系统、行走系统、模板与支架系统。2.0.42伸缩缝expansionjoint
为减轻材料膨胀对建筑物的影响而在建筑物中预先设置的间隙。2.0.43沉降缝settlementjoint
为减轻地基不均匀变形对建筑物的影响而在建筑物中预先设置的间隙，2.0.44施工缝constructionjoint当混凝土施工时，由于技术上或施工组织上的原因，不能一次连续灌注时，而在结构的规定位置留置的搭接面或后浇间隔槽。2.0.45悬臂拼装法erectionbyprotrusion在桥墩两侧设置吊架，平衡地逐段向跨中悬臂拼装水泥混凝土梁体预制块件，并逐段施加预应力的施工方法。2.0.46托架corbel
墩顶梁段及附近梁段施工，浇筑悬浇部分时利用墩身预埋件与型钢或万能杆件拼制联结而成的支架。
2.0.47架falsework
悬臂浇筑施工墩顶梁段及附近梁段，根据墩身高度、承台型式和地形情况用分别支承在墩身、承台上的型钢或万能杆件拼制的支架。2.0.48箱梁基准块datum segentofboxgirder是悬臂拼装施工过程中作为控制桥轴线和高程标准的首块梁块，预制时在该梁块顶面埋置轴线和高程控制标志，预制尺寸精度要求高，悬拼时安放在墩侧。2.0.49胶接缝gluedjointwithepoxyresin预应力混凝土梁体分块预制，悬臂拼装成大跨度连续梁，梁体间采用现浇混凝土把梁块连成整体的接缝。
2.0.51顶推法incremental launchingmethod梁体在桥头逐段浇筑或拼装，在梁前端安装导梁，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动支座就位的施工方法。2.0.52滑板slidingplate（PTEE）在顶推施工的顶进过程中，在主梁与墩、台上的滑道或导向装置之间随顶进而填加进滑道内的临时块件，由钢板夹橡胶等粘贴聚四氟乙烯板组成2.0.53预拱度camber
为抵消梁、拱、桁架等结构在荷载作用下产生的位移（挠度），而在施工或制造时所预留的与位移方向相反的校正量。2.0.54施工荷载constructionload施工阶段为验算桥梁结构或构件安全度所考虑的临时荷载，如结构重力、施工设备、人群、风力、拱桥单向推力等。2.0.55分环（层）分段浇筑法concretionlayerbylayerandsegmentbysegment在拱架上浇筑大跨径拱圈（拱肋）时，为减轻拱架负荷，沿拱圈纵向分成若4
十条幅或上下分层浇筑。分为条幅时中间条幅先行浇筑合龙，再横向对称、分次浇筑其他条幅，其浇筑顺序应通过计算确定。2.0.56分环多工作面均衡浇筑法balancedconcretinglayerbylayer withmulti-workpoint
浇筑大跨径性骨架混凝土拱圈（拱肋）时，为使劲性骨架变形均匀并有效地控制拱圈内力和变形，将拱圈沿纵向分为多个工作面，每个工作面沿横向又分成多个工作段，各工作面对称、均衡浇筑。2.0.57斜拉扣挂分环连接浇筑concretingundercontrolofstressadjustmentwithacable-stayedsystem
浇筑劲性骨架混凝土拱圈（拱肋）时，在拱圈（拱肋）适当位置选取扣点，用钢绞线作为扣索（斜拉索）联结于两岸设置的临时塔架，在混凝土浇筑过程中根据各断面的应力情况对扣索进行张拉或放松，以实现从拱脚到拱顶连续浇筑混凝土。
2.0.58风缆系统cable-stayedstabilitysystem为实现拱肋无支架吊装，确保拱肋横向稳定而进行专门设计的包括风缆及其附属设施的固定拱肋的临时装置。2.0.59缆索吊装法erectionwithcableway利用支承在索塔上缆索运输和安装桥梁构件的施工方法。2.0.60转体架桥法constructionbyswing利用河岸地形预制两个半孔桥跨结构，在岸墩或桥台上旋转就位跨中合龙的施工方法。
2.0.61零件part
组成部件或构件的最小单元，如节点板、翼缘板等。2.0.62部件component
由若干零件组成的单元，如焊接H形钢、牛脚等。2.0.63构件element
由零件或零件和部件组成的钢结构基本单元，如梁、柱、支撑等。2.0.64高强度螺栓连接副asetofhighstrengthbolt高强度螺栓和与之配套的螺母、垫圈的总称。2.0.65抗滑移系数slipfactor
高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺母预拉力之和的比值。
2.0.66超声波探伤supersonicsounding利用超声波对结构或钢材焊接进行质量检验的方法。2.0.67射线探伤yorX-rayinspecting利用X、Y射线对结构或钢材焊接进行质量检验的方法。2.0.68预拼装testassembling
为检验构件是否满足安装质量要求而进行的拼装。2.0.69环境温度ambienttemperature制作或安装时现场的温度
2.0.70锚anchor
一般指主缆索的锚固系统。包括锚块、鞍部及其他附属构造的锚体和基础的总称。
2.0.71索塔cablebenttower
悬索桥或斜拉桥支承主索的塔形构造物。5
2.0.72施工猫道catwalkforconstruction因悬索桥索股架设、紧缆、索夹安装、吊索架设、加劲梁架设、缠丝等的施工需要而架设的施工便道。
2.0.73索鞍cablesaddle
在悬索桥索塔顶部设置的鞍状支承装置。2.0.74索夹cableclamp
将悬索桥吊索与主缆连结的夹箍式构件。2.0.75吊索suspender
将悬索桥主缆与主梁相联系的受拉构件。将主梁承受的恒荷载及活载传递给主缆。
2.0.76加劲钢箱梁stiffenedsteelboxgirder支承桥面，与桥面结合成一体并将恒荷载及活荷载通过吊、拉索传递给索塔或通过梁底支座传递给墩台的钢制箱形构件。2.0.77拉索maincablebzxZ.net
承受拉力并作为主梁主要支承的结构构件。2.0.78初拉力initialtension
安装拉索时，给拉索施加的张拉力。2.0.79拉索调整力adjustmentofcabletension为改善主梁及索塔的截面内力及变形而调整拉索的拉力。2.0.8o模数式伸缩装置moduleexpansionequipment（joint）伸缩体由异形钢梁与单元橡胶密封带组合而成的伸缩装置。它适用于伸缩量为80～1200mm的公路桥梁工程。2.0.81弹塑体材料填充式伸缩装置expansionequipment（joint）filledwithelasticmaterials
伸缩体由高粘弹塑性材料和碎石结合而成，填充于伸缩缝内，称为填充式弹塑体材料伸缩装置，它适用于伸缩量小于50mm的中、小跨径公路桥梁工程。2.0.82复合改性沥青填充式伸缩装置expansionequipment（joint）filedwithcompoundmodifiedasphalt
伸缩体由复合改性沥青及碎石混合而成，填充于伸缩缝内，称为复合改性沥青填充式伸缩装置，它适用于伸缩量小于50mm的中、小跨径公路桥梁工程2.0.83顶进法jack-inmethod
利用顶进设备将预制的箱形或圆管形构造物逐渐顶入路基，以构成立体交叉通道或涵洞的施工方法。
2.0.84桥涵顶进后背temporyreactionsuppor在桥涵顶进施工中，承受千斤顶反力的临时结构物。3施工准备和施工测量
3.1施工准备
3.1.1应根据招、投标文件，施工合同，设计文件及有关规范编报施工组织设计。3.1.2应做好施工现场准备，修建施工临时设施，安装调试施工机具及标定试验机具，进行施工测量及复核测量资料，做好材料的储存和堆放，做好开工前的试验检测工作。
3.1.3施工组织设计宜包括以下内容：编制说明，施工组织机构，施工平面布置图，施工方法，施工详图，资源计划，总进度计划和进度图，质量管理，安全生6
产，环境保护。
3.1.4施工单位必须建立健全质量保证体系。主要内容为：质量方针、质量目标、质量保证机构、质量保证程序、质量保证措施。3.2施工测量
3.2.1施工测量的内容和要求
1根据桥梁的形式、跨径及设计要求的施工精度，确定利用原设计网点加密或重新布设控制网点。
2补充施工需要的水准点，桥涵轴线、墩台控制桩。3桥涵放样测量及要求
1）当有良好的丈量条件时可采用直接丈量法进行墩台施工定位。直接丈量，应对尺长、温度、拉力、垂度和倾斜度进行改下计算（改正计算公式见附录A）。2）大、中桥的水中墩、台和基础的位置，宜用校验过的电磁波测距仪测量。桥墩中心线在桥轴线方向上的位置中误差不应大于土15mm。3）曲线上的桥梁施工测量，应按照设计文件参照公路曲线测定方法处理。4）涵洞测量放样时，应注意核对涵洞纵横轴线的地形剖面图是否与设计图相符，应注意涵洞长度、涵底标高的正确性。对斜交涵洞、曲线上和陡坡上涵洞，应考虑交角、加宽、超高和纵坡对涵洞具体位置、尺寸的影响，并注意锥坡、翼墙、一字墙和涵洞墙身顶部和上下游调治构造物的位置、方向、长度、高度、坡度，使之符合技术要求。
4桥梁施工过程中的测量和竣工测量1）施工过程中，应测定并经常检查桥涵结构浇砌和安装部分的位置和标高，并作出测量记录和结论，如超过允许偏差时，应分析原因，并予以补救和改正。各结构部分的允许偏差见有关各章节。桥轴线超过1000m的特大桥梁和结构复杂的桥梁施工过程，应进行主要墩、台（或塔、锚）的沉降变形监测，桥梁控制网应每年复测一次，以确保施工安全和质量。
2）桥梁竣工后应进行竣工测量，测量项目如下：（1）测定桥梁中线，丈量跨径：（2）丈量墩、台（或塔、锚）各部尺寸；（3）检查桥面高程。
5为防止差错，施工测量必须由两个人相互检查校对并作出测量和检查核对记录。
3.2.2平面、水准控制测量及质量要求1平面控制网可采用三角测量和GPS测量。三角测量和GPS测量等级的确定应符合表3.2.2-1、表3.2.2-7的规定。2平面控制网三角测量。三角网的基线不应少于2条，依据当地条件，可设于河流的一岸或两岸。基线一端应与桥轴线连接，并昼近于垂直。当桥轴线较长时，应尽可能两岸均设基线，长度一般不小于桥轴线长度的0.7倍，困难地段不得小于0.5倍。设计单位布设的基线桩精度够用时应予以利用。三角网所有角度宜布设在30°～120°之间，困难情况下不应小于25°。表3.2.2-1平面控制测量等级
二等三角
三等三角
四等三角
一级小三角
二级小三角
桥位控制测量
>5000m的特大桥
2000～5000m的特大桥
1000～2000m的特大桥
500~1000m的特大桥
<500m的大、中桥
1）三角测量的技术要求应符合表3.2.2.-2至表3.2.2-5的规定。表3.2.2-2三角测量的技术要求
一级小
二级小
四等及
平均边
长（km）
仪器型
测角中
（\）
起始边边
长相对中
1/250000
1/150000
1/100000
1/40000
1/20000
最弱边边
长相对中
1/120000
1/70000
1/40000
1/20000
1/10000
测回数
表3.2.2-3水平角方向观测法的技术要求光学测微器两
次重合读数之
差（”）
半测回归
零差（\）
测回中2
倍照准差较
差（\）
三角形最
大闭合差
同一方向值
各测回较差
的范围时，该方向一测回中2倍照准差注：
当观测方向的垂直角超过土3°
较差，可按同一观察时段内相邻测回同方向进行比较。表3.2.2-4测距的主要技术要求
平面控
制网等
测距仪
精度等
观测次
总测回
测回读
数较差
单程各测
回较差
往返较差
①测回是指照准目标1次，读数2～4次的过程：≤7
②根据具体情况，测边可采取不同时间段观测代替往返观测；③a一标称精度中的固定误差（mm）：b-
一标称精度中的比例误差系数（mm/km）：测距长度（km）。
表3.2.2-4测距的主要技术要求
测距仪精度等级
III级
注：表中符号意义同前。
≤/2(a+b.D)
每公里测距中误差mp（mm）
mp≤5
510mp=±(a+b·D)）
2）三角网平差一般按角度以条件观测平差为主。平差计算结束后，验算精度应符合表3.2.2-2的规定。
（1）三角网测角中误差按式（3.2.2.-1）计算：ww)
式中：mB
-测角中误差（”）；
三角形闭合差（\）；
三角形的个数。
（2）测边单位权中误差按式（3.2.2-2）计算：(Pdd)
式中：u-
(2倍）：
测边单位权中误差：
(3.2.2-1)
(3.2.2-2)
各边往、返距离的较差（mm），应不超过按仪器标称精度的极限值一测距的边数：
各边距离测量的先验权，其值为1/,，为测距的先验中误差，可按测距仪的标称精度计算。
（3）任一边的实际测距中误差按式（3.2.2-3）计算：式中：mpi
第i边的实际测距中误差（mm）；(3.2.2-3)
P——第i边距离测量的先验权；u
意义同前。
当网中的边长相差不大时，可按式（3.2.2-4）计算平均测距中误差：mp=
式中：mp
平均测距中误差（mm）。
3桥位测量的精度要求见表3.2.2-6表3.2.2-4测距的主要技术要求
测量等级
桥轴线相对中误差
1/130000
1/70000
1/40000
1/20000
1/1000
(3.2.2-4)
注：对特殊的桥梁结构，应根据结构特点确定桥轴线控制测量的等级与精度。4GPS测量控制网的设置精度和作业方法应符合《公路全球定位系统（GPS）测量规范》（JTJ066）的规定。控制网相邻点间弦长标准差按式（3.2.2-5）确定：G=ya? +(bd)2
式中：a-
弦长标准差（mm）；
a、b、d见表3.2.2-7。
表3.2.2-7GPS控制网的主要技术指标每对相邻点
平均距离d
固定误差a
比例误差b
(mm/km）
(3.2.2-5)
最弱相领点点位
中误差m（mm）
注：各级GPS控制网每对相邻点间最小距离不应小于平均距离的1/2，最大距离不宜大于平均距离的2倍。
5高程控制测量
1）水准测量等级的确定应符合下列要求：2000m以上的特大桥一般为三等1000～2000m的特大桥为四等，1000m以下的桥梁为五等。水准测的等级划分及主要技术要求见表3.2.2-8。
表3.2.2-8水准测量的主要技术要求10
