【交通行业标准(JT)】 公路工程沥青及沥青混合料试验规程

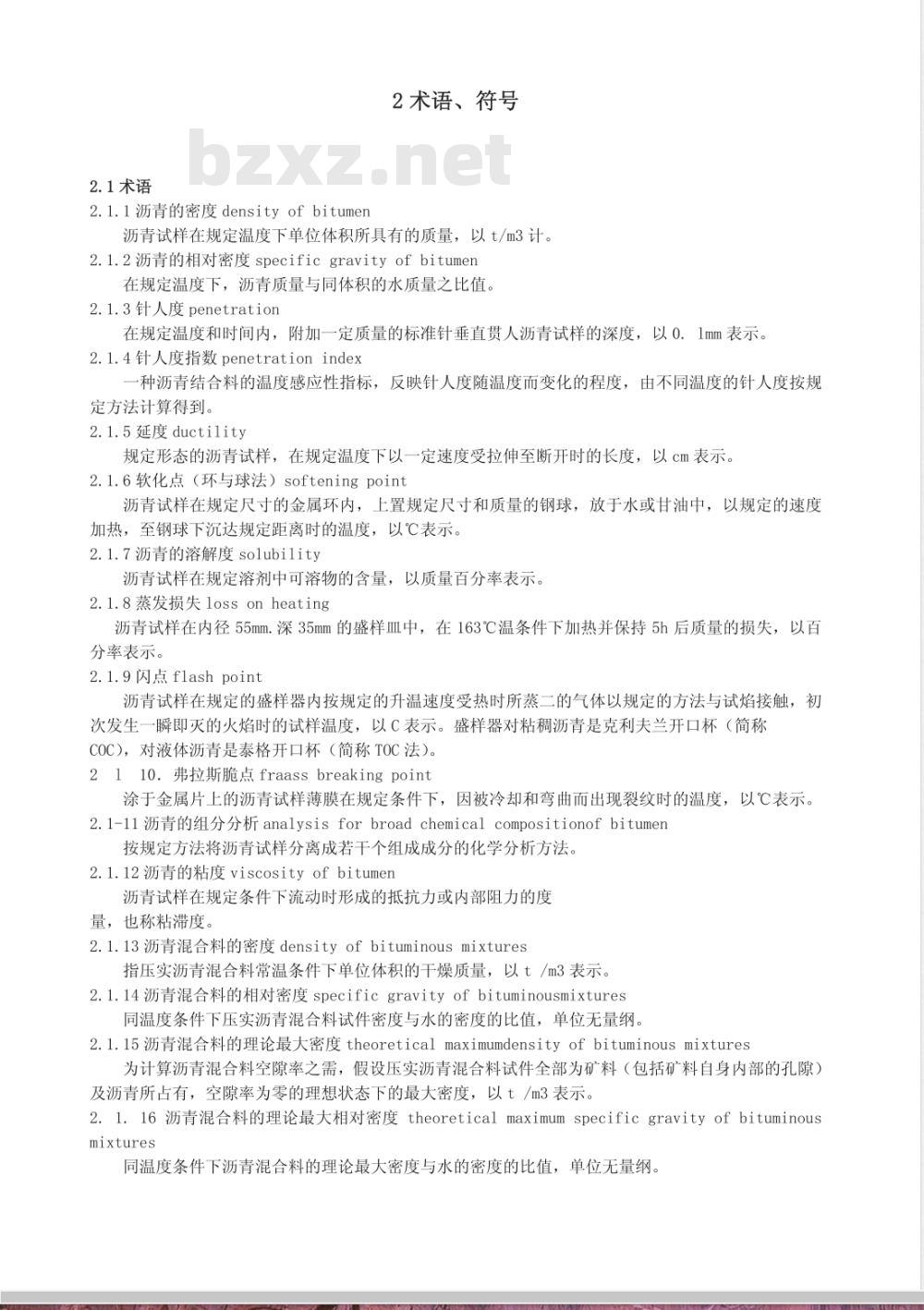

2.1术语
2.l.1沥青的密度densityofbitumen2 术语、符号
沥青试样在规定温度下单位体积所具有的质量，以t/m3计。2.1.2沥青的相对密度specificgravityofbitumen在规定温度下，沥青质量与同体积的水质量之比值。2.1.3针人度penetration
在规定温度和时间内，附加一定质量的标准针垂直贯人沥青试样的深度，以0．1mm表示。2.1.4针人度指数penetrationindex一种沥青结合料的温度感应性指标，反映针人度随温度而变化的程度，由不同温度的针人度按规定方法计算得到。
2.1.5延度ductility
规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm表示。2.1.6软化点（环与球法）softening point沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃表示。2.1.7沥青的溶解度solubility
沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。2.1.8蒸发损失loss onheating
沥青试样在内径55mm.深35mm的盛样皿中，在163℃温条件下加热并保持5h后质量的损失，以百分率表示。
2.1.9闪点flashpoint
沥青试样在规定的盛样器内按规定的升温速度受热时所蒸二的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的试样温度，以C表示。盛样器对粘稠沥青是克利夫兰开口杯（简称COC），对液体沥青是泰格开口杯（简称TOC法）。2110.弗拉斯脆点fraass breaking point涂于金属片上的沥青试样薄膜在规定条件下，因被冷却和弯曲而出现裂纹时的温度，以℃表示。2.1-11沥青的组分分析analysis for broad chemical compositionof bitumen按规定方法将沥青试样分离成若于个组成成分的化学分析方法。2.1.12沥青的粘度viscosityofbitumen沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称粘滞度。
2.1.13沥青混合料的密度densityofbituminousmixtures指压实沥青混合料常温条件下单位体积的干燥质量，以t/m3表示2.1.14沥青混合料的相对密度specificgravityofbituminousmixtures同温度条件下压实沥青混合料试件密度与水的密度的比值，单位无量纲，2.1.15沥青混合料的理论最大密度theoreticalmaximumdensity ofbituminousmixtures为计算沥青混合料空隙率之需，假设压实沥青混合料试件全部为矿料（包括矿料自身内部的孔隙）及沥青所占有，空隙率为零的理想状态下的最大密度，以t/m3表示。2.1.16沥青混合料的理论最大相对密度theoreticalmaximum specificgravity ofbituminousmixtures

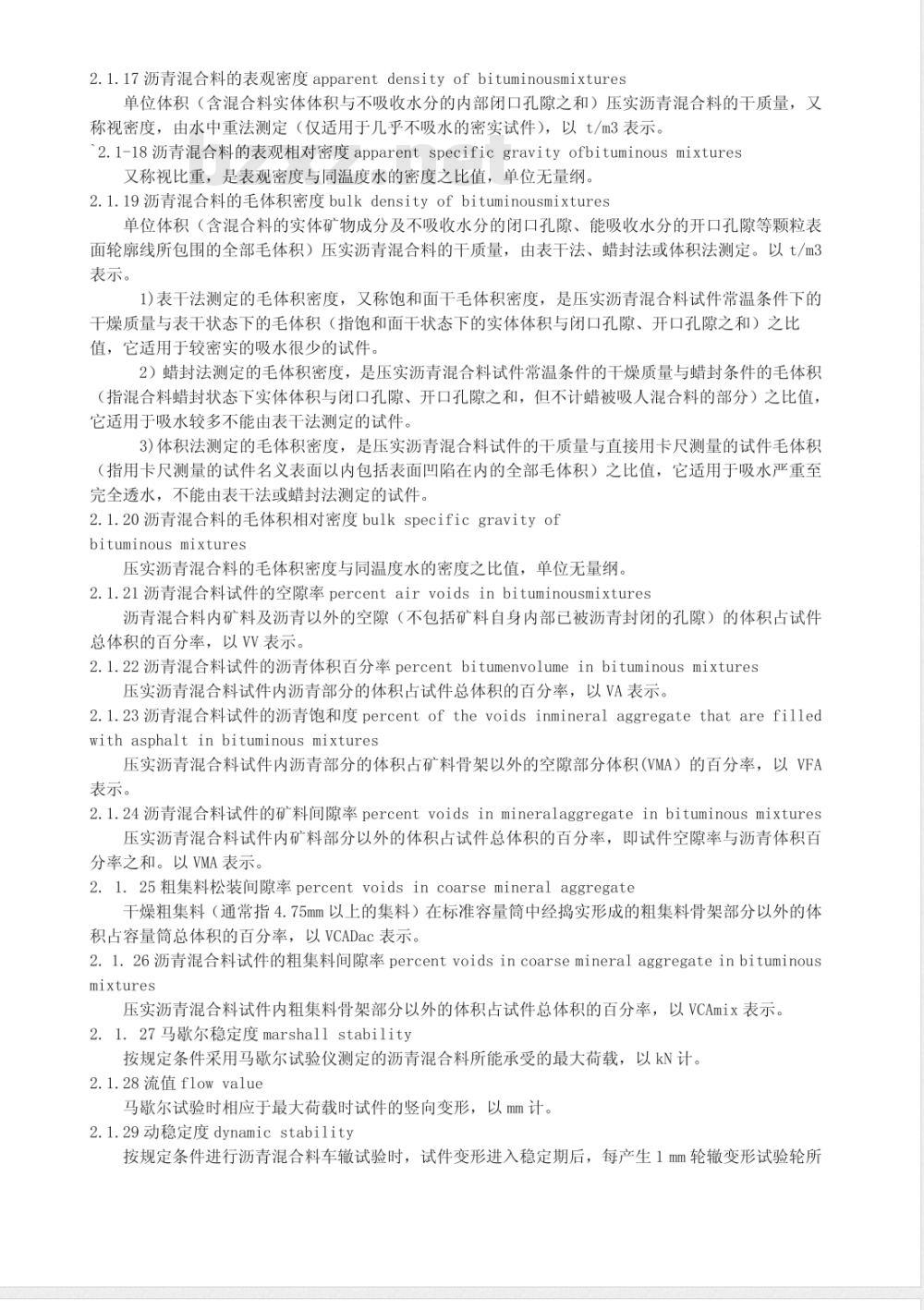

同温度条件下沥青混合料的理论最大密度与水的密度的比值，单位无量纲，2.1.17沥青混合料的表观密度apparentdensityofbituminousmixtures单位体积（含混合料实体体积与不吸收水分的内部闭口孔隙之和）压实沥青混合料的干质量，又称视密度，由水中重法测定（仅适用于几乎不吸水的密实试件），以t/m3表示。2.1-18沥青混合料的表观相对密度apparentspecificgravityofbituminousmixtures又称视比重，是表观密度与同温度水的密度之比值，单位无量纲。2.1.19沥青混合料的毛体积密度bulkdensityofbituminousmixtures单位体积（含混合料的实体矿物成分及不吸收水分的闭口孔隙、能吸收水分的开口孔隙等颗粒表面轮廓线所包围的全部毛体积）压实沥青混合料的干质量，由表干法、蜡封法或体积法测定。以t/m3表示。
1)表干法测定的毛体积密度，又称饱和面干毛体积密度，是压实沥青混合料试件常温条件下的干燥质量与表干状态下的毛体积（指饱和面干状态下的实体体积与闭口孔隙、开口孔隙之和）之比值，它适用于较密实的吸水很少的试件。2）蜡封法测定的毛体积密度，是压实沥青混合料试件常温条件的干燥质量与蜡封条件的毛体积（指混合料蜡封状态下实体体积与闭口孔隙、开口孔隙之和，但不计蜡被吸人混合料的部分）之比值，它适用于吸水较多不能由表干法测定的试件，3）体积法测定的毛体积密度，是压实沥青混合料试件的干质量与直接用卡尺测量的试件毛体积（指用卡尺测量的试件名义表面以内包括表面凹陷在内的全部毛体积）之比值，它适用于吸水严重至完全透水，不能由表干法或蜡封法测定的试件。2.1.20沥青混合料的毛体积相对密度bulk specific gravityofbituminous mixtures
压实沥青混合料的毛体积密度与同温度水的密度之比值，单位无量纲。2.1.21沥青混合料试件的空隙率percent airvoidsin bituminousmixtures沥青混合料内矿料及沥青以外的空隙（不包括矿料自身内部已被沥青封闭的孔隙）的体积占试件总体积的百分率，以VV表示。
2.1.22沥青混合料试件的沥青体积百分率percentbitumenvolumeinbituminousmixtures压实沥青混合料试件内沥青部分的体积占试件总体积的百分率，以VA表示。2.1.23沥青混合料试件的沥青饱和度percentof thevoids inmineral aggregate that arefilledwithasphaltinbituminousmixtures压实沥青混合料试件内沥青部分的体积占矿料骨架以外的空隙部分体积（VMA）的百分率，以VFA表示。
2.1.24沥青混合料试件的矿料间隙率percentvoidsinmineralaggregateinbituminousmixtures压实沥青混合料试件内矿料部分以外的体积占试件总体积的百分率，即试件空隙率与沥青体积白分率之和。以VMA表示。
2．1．25粗集料松装间隙率percentvoids in coarsemineral aggregate干燥粗集料（通常指4.75mm以上的集料）在标准容量筒中经捣实形成的粗集料骨架部分以外的体积占容量筒总体积的百分率，以VCADac表示。2.1.26沥青混合料试件的粗集料间隙率percentvoidsincoarsemineralaggregateinbituminousmixtures
压实沥青混合料试件内粗集料骨架部分以外的体积占试件总体积的百分率，以VCAmix表示。2．1.27马歇尔稳定度marshallstability按规定条件采用马歇尔试验仪测定的沥青混合料所能承受的最大荷载，以kN计。2.1.28流值flowvalue
马歇尔试验时相应于最大荷载时试件的竖向变形，以mm计。2.1.29动稳定度dynamic stability按规定条件进行沥青混合料车辙试验时，试件变形进入稳定期后，每产生1mm轮辙变形试验轮所行走的次数，以次／mm计。

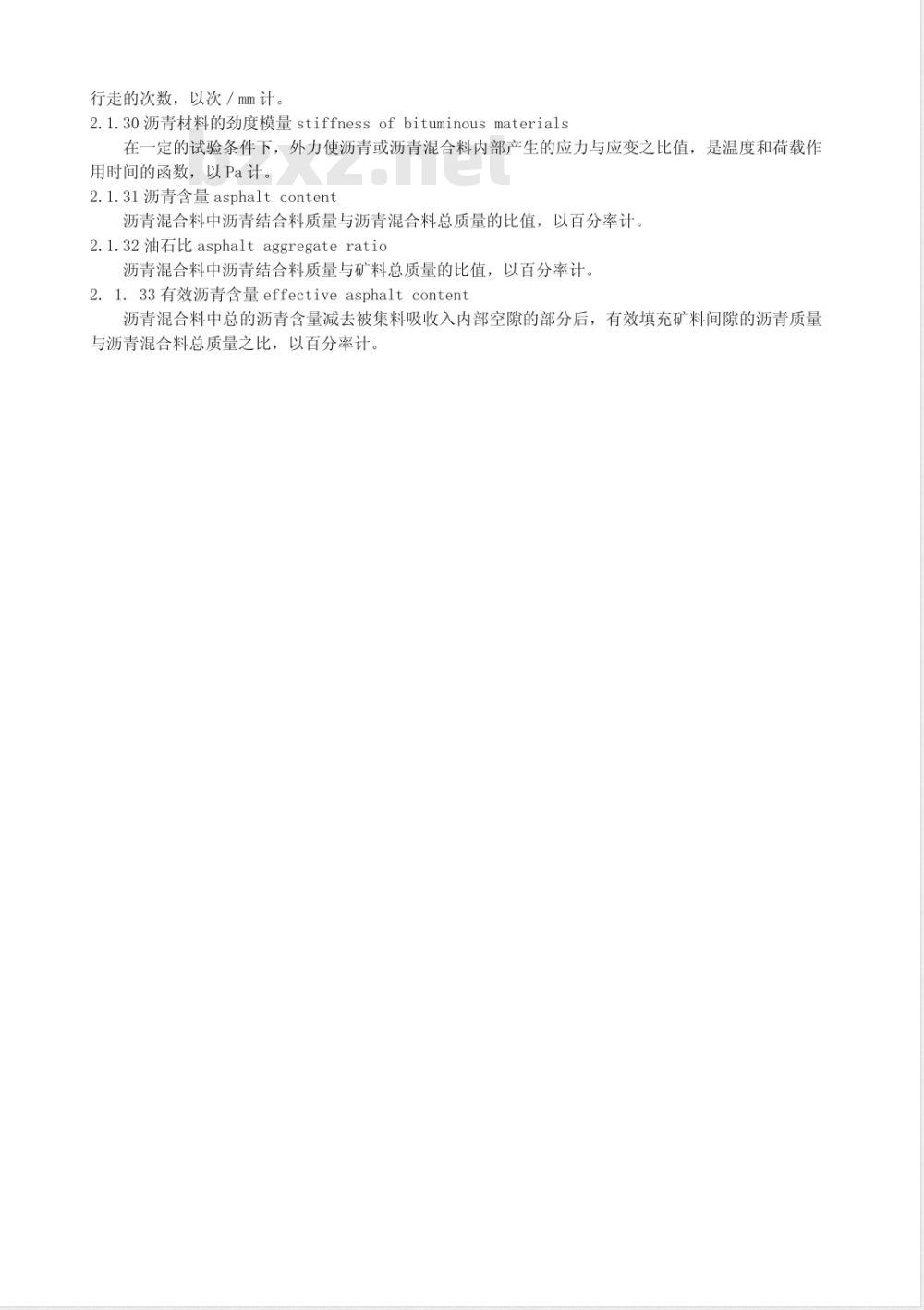

2.1.3o沥青材料的劲度模量stiffness ofbituminousmaterials在一定的试验条件下，外力使沥青或沥青混合料内部产生的应力与应变之比值，是温度和荷载作用时间的函数，以Pa计。
2.1.31沥青含量asphaltcontent沥青混合料中沥青结合料质量与沥青混合料总质量的比值，以百分率计。2.1.32油石比asphalt aggregateratio沥青混合料中沥青结合料质量与矿料总质量的比值，以百分率计。2.1.33有效沥青含量effective asphalt content沥青混合料中总的沥青含量减去被集料吸收入内部空隙的部分后，有效填充矿料间隙的沥青质量与沥青混合料总质量之比，以百分率计。c91
1目的与适用范围

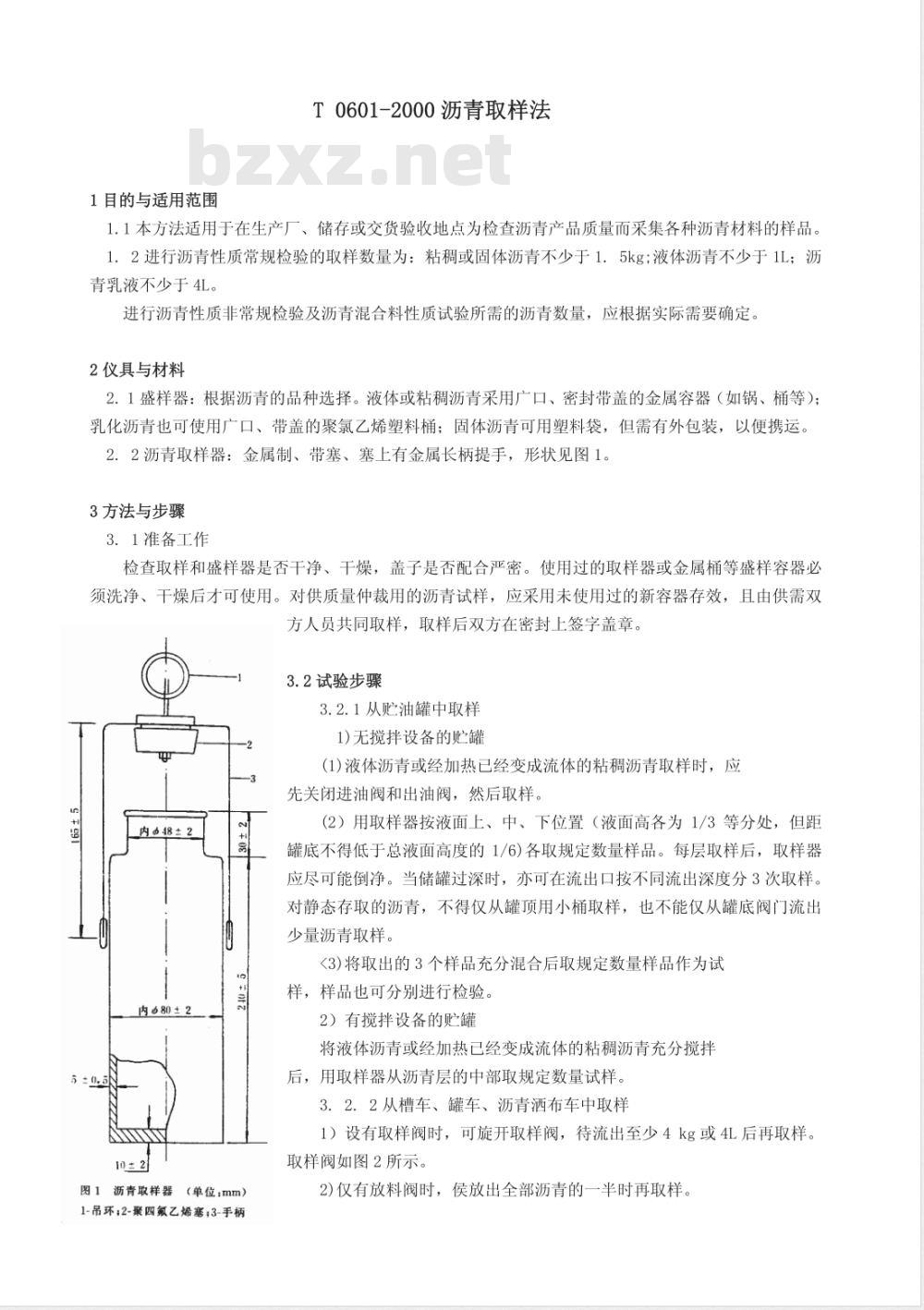

T0601-2000沥青取样法
1.1本方法适用于在生产厂、储存或交货验收地点为检查沥青产品质量而采集各种沥青材料的样品。1．2进行沥青性质常规检验的取样数量为：粘稠或固体沥青不少于1．5kg；液体沥青不少于1L；沥青乳液不少于4L。
进行沥青性质非常规检验及沥青混合料性质试验所需的沥青数量，应根据实际需要确定。2仪具与材料
2.1盛样器：根据沥青的品种选择。液体或粘稠沥青采用广口、密封带盖的金属容器（如锅、桶等）乳化沥青也可使用广口、带盖的聚氯乙烯塑料桶；固体沥青可用塑料袋，但需有外包装，以便携运2．2沥青取样器：金属制、带塞、塞上有金属长柄提手，形状见图1。3方法与步骤
3．1准备工作
检查取样和盛样器是否干净、干燥，盖子是否配合严密。使用过的取样器或金属桶等盛样容器必须洗净、于燥后才可使用。对供质量仲裁用的沥青试样，应采用未使用过的新容器存效，且由供需双方人员共同取样，取样后双方在密封上签字盖章。3.2试验步骤
3.2.1从贮油罐中取样
1)无搅拌设备的贮罐
(1）液体沥青或经加热已经变成流体的粘稠沥青取样时，应先关闭进油阀和出油阀，然后取样。内。48±：
内卤80±2
10 ±2
图1沥青取样器（单位：mm）
1-吊环；2-聚四氟乙烯塞；3-手柄（2）用取样器按液面上、中、下位置（液面高各为1/3等分处，但距罐底不得低于总液面高度的1/6)各取规定数量样品。每层取样后，取样器应尽可能倒净。当储罐过深时，亦可在流出口按不同流出深度分3次取样对静态存取的沥青，不得仅从罐顶用小桶取样，也不能仅从罐底阀门流出少量沥青取样。
<3)将取出的3个样品充分混合后取规定数量样品作为试样，样品也可分别进行检验。
2）有搅拌设备的贮罐
将液体沥青或经加热已经变成流体的粘稠沥青充分搅拌后，用取样器从沥青层的中部取规定数量试样。3.2.2从槽车、罐车、沥青洒布车中取样1）设有取样阀时，可旋开取样阀，待流出至少4kg或4L后再取样。取样阀如图2所示。

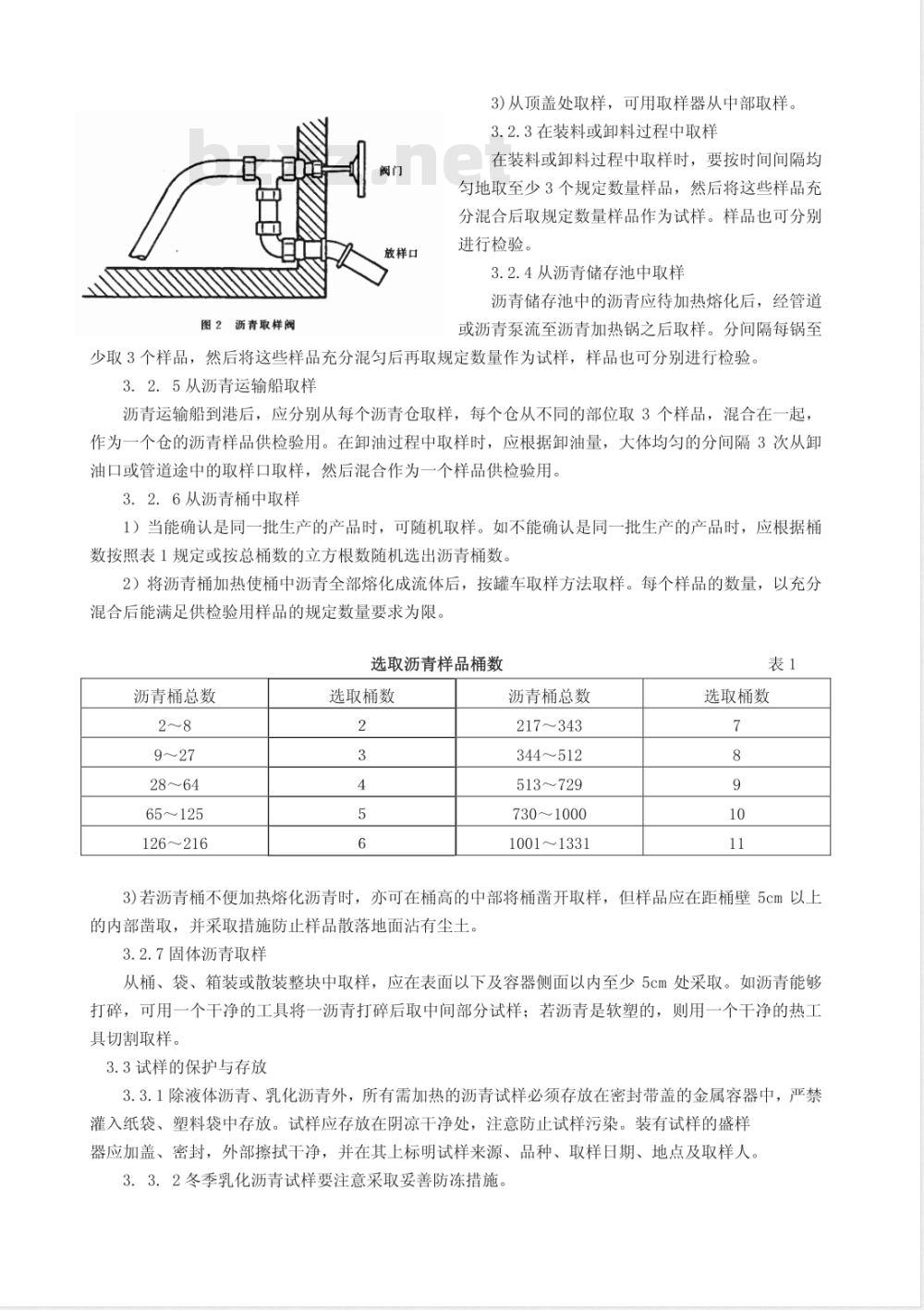

2）仅有放料阀时，侯放出全部沥青的一半时再取样。图2沥青取样阀
放样口
3）从顶盖处取样，可用取样器从中部取样3.2.3在装料或卸料过程中取样
在装料或卸料过程中取样时，要按时间间隔均匀地取至少3个规定数量样品，然后将这些样品充分混合后取规定数量样品作为试样。样品也可分别进行检验。
3.2.4从沥青储存池中取样
沥青储存池中的沥青应待加热熔化后，经管道或沥青泵流至沥青加热锅之后取样。分间隔每锅至少取3个样品，然后将这些样品充分混匀后再取规定数量作为试样，样品也可分别进行检验。3.2.5从沥青运输船取样
沥青运输船到港后，应分别从每个沥青仓取样，每个仓从不同的部位取3个样品，混合在一起，作为一个仓的沥青样品供检验用。在卸油过程中取样时，应根据卸油量，大体均匀的分间隔3次从卸油口或管道途中的取样口取样，然后混合作为一个样品供检验用。3．2．6从沥青桶中取样
1）当能确认是同一批生产的产品时，可随机取样。如不能确认是同一批生产的产品时，应根据桶数按照表1规定或按总桶数的立方根数随机选出沥青桶数，2）将沥青桶加热使桶中沥青全部熔化成流体后，按罐车取样方法取样。每个样品的数量，以充分混合后能满足供检验用样品的规定数量要求为限。选取沥青样品桶数
沥青桶总数
9～27
65～125
126～216
选取桶数
沥青桶总数
217～343
344~512
513～729
730～1000
1001～1331
选取桶数
3)若沥青桶不便加热熔化沥青时，亦可在桶高的中部将桶凿开取样，但样品应在距桶壁5cm以上的内部凿取，并采取措施防止样品散落地面沾有尘土。3.2.7固体沥青取样
从桶、袋、箱装或散装整块中取样，应在表面以下及容器侧面以内至少5cm处采取。如沥青能够打碎，可用一个干净的工具将一沥青打碎后取中间部分试样；若沥青是软塑的，则用一个干净的热工具切割取样。
3.3试样的保护与存放
3.3.1除液体沥青、乳化沥青外，所有需加热的沥青试样必须存放在密封带盖的金属容器中，严禁灌入纸袋、塑料袋中存放。试样应存放在阴凉干净处，注意防止试样污染。装有试样的盛样器应加盖、密封，外部擦拭干净，并在其上标明试样来源、品种、取样日期、地点及取样人。3.3.2冬季乳化沥青试样要注意采取妥善防冻措施。3.3.3除试样的一部分用于检验外，其余试样应妥善保存备用。3.3.4试样需加热采取时，应一次取够一批试验所需的数量装入另一盛样器，其余试样密封保存，应尽量减少重复加热取样。用于质量仲裁检验的样品，重复加热的次数不得超过两次。条文说明
1.沥青取样法是在生产厂、储存或交货验收地点为检查沥青产品质量而采取的试验用代表性样品的方法。主要参照国标《石油沥青取样法)）（GB/T11147-89)及美国ASTMD140-93的《沥青材料取样法》结合我国公路工程的实际情况编写。国标及ASTM的取样法的适用范围指的是石油沥青产品，考虑到我国公路工程目前仍较多使用道路煤沥青以及乳化沥青取样的需要，本取样方法规定适用于各种沥青材料。取样数量是根据国标及ASTM取样法规定制定的，以便与国际上统一。2.仪具包括取样器及盛样器。沥青取样器在ASTMD140中有较详细的示意图，与本规程是不一样的。本方法列入了按国标所述的示意图，其具体形状和尺寸，各单位可根据需要参考示意图制作，3.关于取样地点，国标根据ASTM方法合并为从油罐、槽车、罐车、油轮、油桶、纸袋中取样。本取样法中增加了从公路上常用的沥青储存池中取样，并补充了油罐装料或却料过程中取样方法。便于公路工程检验沥清样品一的需要。当从油桶中取样时，ASTM规定可从顶面下75mm处取样，根据我国实际情况‘，由于桶装沥青往往漏进水，且桶的上下部沥青质量可能不均匀，因而除非化成液态，从顶面下取样是不合适的。在侧面凿开取样时，为方便计由75mm改为50mm。从实施情况看，成千上万吨的大批量进口桶装沥青在进关时需要取样商检，按数量开桶在码头上有困难，可以一方面减少开桶数量取样检验，同时取足够数量的桶先送化油设备化开后取样，分两次检验，此种方法应在供货合同中注明，以后者为仲裁依据。沥青热态长期静放会有轻度的分离，有的单位仅从储罐顶面用小桶取样，会影响试验结果（如蜡含量等），是不允许的。
4，试样保护与存放的条款在国标及A3TM取样法中列在取样方法之前，根据取样步骤，本方法中移在取样之后。
需加热的石油沥青试样不得装入纸袋（箱）、塑料袋中，以免化开沥青时混入杂物或塑料成分，看起来这是个常识，但实践中却时有发生，影响试验结果，工程单位必须严格遵守。5.由于沥青进库后保管不善进水，沥青拥从拥盖处进水，不仅增加了脱水工序，而且试样经常因脱水加热发生老化，导致产品质量检验不合格（通常是针入度变小），工程单位在保管沥青及取样时必须严加注意防水问题。
1目的与适用范围
T0602-1993沥青试样准备方法
1.1本方法规定了按本规程T0601取样的沥青试样在试验前的试样准备方法。1．2本方法适用于粘稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，按此法准备的沥青供立即在试验室进行各项试验使用。1.3本方法也适用于在试验室按照乳化沥青中沥青、乳化剂、水及外加剂的比例制备乳液的试样进行各项性能测试使用。每个样品的数量根据需要决定，常规测定宜不少于600g。2仪具与材料
2.1烘箱：200，装有温度调节器。2．2加热炉具：电炉或其它燃气炉（丙烷石油气、天然气）。2．3石棉垫：不小于炉具上面积。2．4滤筛：筛孔孔径0.6mm。
2.5沥青盛样器皿：金属锅或瓷埚。2．6乳化剂。
2.7烧杯：1000ML。
2.8温度计：0℃～100℃及200℃，分度为0.1℃2．9天平：称量2000g，感量不大于1g；称量100g，感量不大于0.1g。2．10其它：玻璃棒、溶剂、洗油、棉纱等。3方法与步骤
3.1热沥青试样制备
3.1.1将装有试样的盛样器带盖放人恒温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃左右，加热至沥青全部熔化后供脱水用。当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。对取来的沥青试样不得直接采用电炉或煤气炉明火加热。3.1.2当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃（石油沥青）或50℃（煤沥青）。3.1.3将盛样器中的沥青通过0.6mm的滤筛过滤，不等冷却立即一次灌人各项试验的模具中。根据需要也可将试样分装人擦拭干净并干燥的一个或数个沥青盛样器血中，数量应满足一批试验项目所需的沥青样品并有富余。
3.1.4在沥青灌模过程中如温度下降可放入烘箱中适当加热，试样冷却后反复加热的次数不得超过2次，以防沥青老化影响试验结果。注意在沥青灌模时不得反复搅动沥青，应避免混进气泡。3.1.5灌模剩余的沥青应立即清洗干净，不得重复使用。3．2乳化沥青试样制备
3．2．1将按本规程T0601取有乳化沥青的盛样器适当晃动使试样上下均匀，试样数量较少时，宜将盛样器上下倒置数次，使上下均匀。3．2.．2将试样倒出要求数量，装人盛样器皿或烧杯中，供试验使用3．2．3当乳化沥青在试验室自行配制时，可按下列步骤进行：1）按上述方法准备热沥青试样。2)根据所需制备的沥青乳液质量及沥青、乳化剂、水的比例计算各种材料的数量。(1）沥青用量按式<1)计算。
m,=mgXPb
-所需的沥青质量，g；
式中：m—
乳液总质量，g；
P-——乳液中沥青含量，%。
(2)乳化剂用量按式(2)计算。
me=meX Pe/P
式中：me——乳化剂用量)gf
Pe-——乳液中乳化剂的含量，%；(1)
P。一乳化剂浓度（乳化剂中有效成分含量，%。）(3)水的用量按式（3)计算。
mw=me- me×P
式中m——配制乳液所需水的质量)go3)称取所需的乳化剂量放人1000mL烧杯中。(3）
4)向盛有乳化剂的烧杯中加人所需的水（扣除乳化剂中所含水的质量）。5)将烧杯放到电炉上加热并不断搅拌，直到乳化剂完全溶解，如需调节pH值时可加人适量的外加剂，将溶液加热到40℃～60℃。6)在容器中称取准备好的沥青并加热到120℃～150℃。7）开动乳化机，用热水先把乳化机预热几分钟，然后把热水排净。8)将预热的乳化剂倒人乳化机中，随即将预热的沥青徐徐倒人，待全部沥青乳液在机中循环1min后放出，进行各项试验或密封保存。注：在倒人沥青过程中，需随时观察乳化情况，如出现异常，应立即停止倒人沥青，并把机中的沥青乳化剂混合液放出。
1目的与适用范围
T0604-2000沥青针入度试验
本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。针人度指数用以描述沥青的温度敏感性，宜在15℃，25℃，30℃3个温度条件下测定，若30℃时的针人度值过大，可采用5℃代替。当量软化点T800是相当于沥青针人度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度为1．2时的温度，用以评价沥青的低温抗裂性能。2仪具与材料
2.1针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g士0．05g，另附50g士0.05g码一只，试验时总质量为100g士0.05g.当采用其它试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温血的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。当为自动针人度仪时，各项要求与此项相同，温度采用温度传感器测定，针人度值采用位移计测定，并能自动显示或记录，且应对自动装置的准确性经常校验。为提高测试精密度，不同温度的针人度试验宜采用自动针人度仪进行。2.2标准针由硬化回火的不锈钢制成，洛氏硬度HRC54-60，表面粗糙度Ra0.2μm～0.3μm9针及针杆总质量2.5g土0.05g，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验，其尺寸及形状如图1。38 ±1
Z:40*~9°40
50 ±1
A放大图
8°40'~9°40
图1针入度标准针（单位：mm）
2.3盛样皿：金属制，圆
柱形平底。小盛样皿的内径
55mm，深35mm（适用于针人度
小于200）；大盛样皿内径
70mm，深45mm（适用于针人度
200～350）；对针人度大于350
的试样需使用特殊盛样皿，其
深度不小于60mm，试样体积不
少于125mL。
2．4恒温水槽：容量不少
于10L，控温的准确度为0.1
℃。水槽中应设有一带孔的搁
架，位于水面下不得少于
100mm，距水槽底不得少于50
mm处。
2.5平底玻璃皿：容量不少于1L，深度不少于80mm。内设有一不锈钢三脚支架，能使盛样皿稳定。2．6温度计：0℃～50℃，分度为0.1℃。2．7秒表：分度0.1s。
2．8盛样血盖：平板玻璃，直径不小于盛样皿开口尺寸。2．9溶剂：三氯乙烯等。
2.10其它：电炉或砂浴、石棉网、金属锅或瓷把蜗等。3方法与步骤www.bzxz.net
3.1准备工作
3.1.1按本规程T0602的方法准备试样。3.1.2按试验要求将恒温水槽调节到要求的试验温度25℃，或15℃、30℃（5℃），保持稳定。3.1.3将试样注人盛样皿中，试样高度应超过预计针人度值10mm，并盖上盛样皿，以防落入灰尘。盛有试样的盛样皿在15℃-30℃室温中冷却1h-1.5h（小盛样皿），1.5h-2h（大盛样皿）或2h-2.5h（特殊盛样皿）后移人保持规定试验温度土0.1℃的恒温水槽中1h-1.5h（小盛样皿）、1.5h-2h（大试样血）或2h-2.5h（特殊盛样皿）。
3.1.4调整针人度仪使之水平。检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。用三氯乙烯或其它溶剂清洗标准针，并拭干。将标准针插入针连杆，用螺丝固紧。按试验条件，加上附加。
3.2试验步骤
3.2.1取出达到恒温的盛样血，并移人水温控制在试验温度土0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm。3.2.2将盛有试样的平底玻璃血置于针人度仪的平台上。慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。3.2.3.开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯人试样，经规定时间，停压按钮使针停止移动。
注：当采用自动针人度仪时，计时与标准针落下贯人试样同时开始，至5s时自动停止，3.2.4拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，准确至0.5（0.1mm）。
3.2.5同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。每次试验后应将盛有盛样血的平底玻璃血放人恒温水槽，使平底玻璃血中水温保持试验温度。每次试验应换一根干净标准针或将标准针取下用蘸有三氯乙烯溶剂的棉花或布指净，再用干棉花或布擦干。3.2.6测定针人度大于200的沥青试样时，至少用3支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能将标准针取出。3.2.7测定针人度指数PI时，按同样的方法在15℃、25℃、30℃（或5℃)3个温度条件下分别测定沥青的针人度。
4计算
根据测试结果可按以下方法计算针人度指数、当量软化点及当量脆点。4.1诺模图法
将3个或3个以上不同温度条件下测试的针人度值绘于图2的针人度温度关系诺模图中，按最小二乘法法则绘制回归直线，将直线向两端延长，分别与针入度为800及1.2的水平线相交，交点的温度即为当量软化点T800和当量脆点T1.2。以图中0点为原点，绘制回归直线的平行线，与PI线相交读取交点处的PI值即为该沥青的针人度指数。此法不能检验针人度对数与温度直线回归的相关系数，仅供快速草算时使用。4.2公式计算法
4.2.1对不同温度条件下测试的针人度值取对数，令y=1gP，x=T，按式（1)的针人度对数与温度的直线关系，进行y=a+bx一元一次方程的直线回归，求取针人度温度指数AlgPen。1gP=K+AlgpenXT（1
式中：T—一不同试验温度，相应温度下的针入度为P；K——回归方程的常数项a；
AlgPen——为回归方程系数b。
按式（1）回归时必须进行相关性检验，当温度条件为3个时，直线回归相关系数R不得小于0.997（置信度95%），否则，试验无效。Ti.2
针入度(dmm)
-40-30-20-101
010203040506070
温度(℃)
90100110120130140150
温度(℃)
图2确定道路沥青PI、T800、T1.2的针入度温度关系诺模图4.2.2按式（2)确定沥青的针人度指数PI，并记为PI1gPen。20-500Aig Pen
PI1gPen=
1+50Alg Pen
4.2.3按式（3)确定沥青的当量软化点Ts0oT800=
lg800-K
Aig Pen
Aig Pen
4.2.4按式（4)确定沥青的当量脆点T1.2Tt.2=
Aig Pen
Aig Pen
4.2.5按式(5)计算沥青的塑性温度范围△T△T = Ts00- T1.2 :
5报告
AigPen
5.1应报告标准温度（25℃）时的针人度T2s以及其它试验温度T所对应的针入度P，及由此求取针入度指数PI、当量软化点Tso0，当量脆点T1.2的方法和结果，当采用公式计算法时，应报告按式（1)回归的直线
