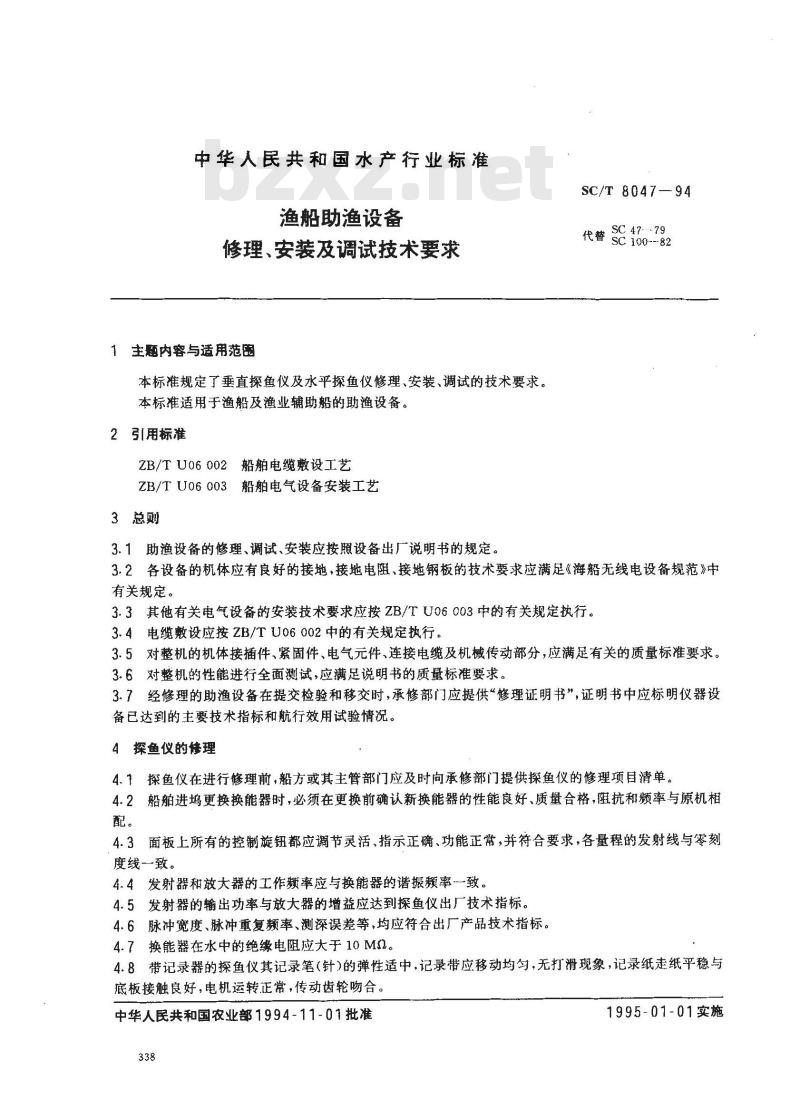

中华人民共和国水产行业标准
渔船助渔设备
修理、安装及调试技术要求
1主题内容与适用范密
本标准规定了垂直探鱼仪及水平探鱼仪修理、安装、调试的技术要求。本标准适用于渔船及渔业辅助船的助渔设备。2引用标准
ZB/TU06002船舶电缆敷设工艺
ZB/TU06003船舶电气设备安装工艺3总则
3.1助渔设备的修理、调试、安装应按照设备出厂说明书的规定。SC/T 8047-94
代替SC 100--82
SC 47-79
3.2各设备的机体应有良好的接地，接地电阻、接地钢板的技术要求应满足《海船无线电设备规范》中有关规定。
3.3其他有关电气设备的安装技术要求应按ZB/TU06003中的有关规定执行。3.4电缆敷设应按ZB/TU06002中的有关规定执行。3.5对整机的机体接插件、紧固件、电气元件、连接电缆及机械传动部分，应满足有关的质量标准要求。3.6对整机的性能进行全面测试，应满足说明书的质量标准要求。3.7经修理的助渔设备在提交检验和移交时，承修部门应提供“修理证明书”，证明书中应标明仪器设备已达到的主要技术指标和航行效用试验情况。4探鱼仪的修理
4.1探鱼仪在进行修理前，船方或其主管部门应及时向承修部门提供探鱼仪的修理项目清单。4.2船舶进坞更换换能器时，必须在更换前确认新换能器的性能良好、质量合格，阻抗和频率与原机相配。
4.3面板上所有的控制旋钮都应调节灵活、指示正确、功能正常，并符合要求，各量程的发射线与零刻度线一致。
4.4发射器和放大器的工作類率应与换能器的谐振率一致。4.5发射器的输出功率与放大器的增益应达到探鱼仪出厂技术指标。4.6脉冲宽度、脉冲重复频率、测深误差等，均应符合出厂产品技术指标。4.7换能器在水中的绝缘电阻应大于10Ma。4.8带记录器的探鱼仪其记录笔（针)的弹性适中，记录带应移动均匀，无打滑现象，记录纸走纸平稳与底板接触良好，电机运转正常，传动齿轮吻合。中华人民共和国农业部1994-11-01批准338
1995-01-01实施
SC/T8047-94

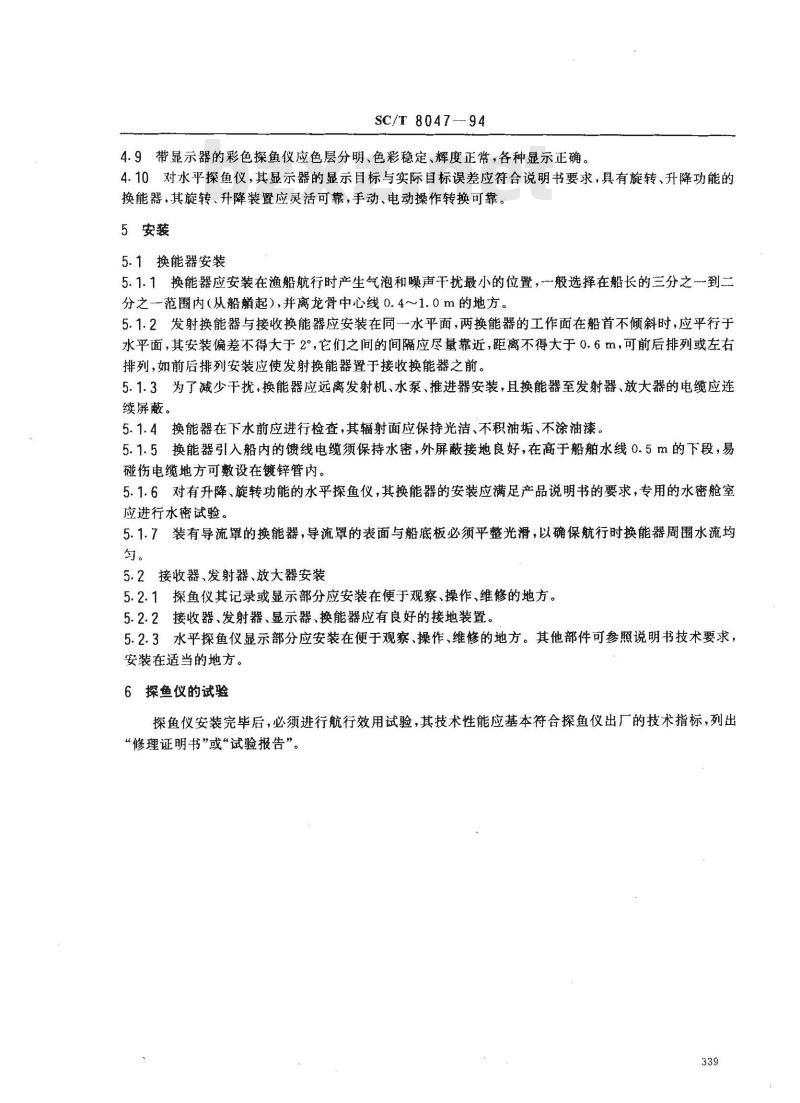

4.9带显示器的彩色探鱼仪应色层分明、色彩稳定、辉度正常，各种显示正确。4.10对水平探鱼仪，其显示器的显示目标与实际目标误差应符合说明书要求，具有旋转、升降功能的换能器，其旋转、升降装置应灵活可靠，手动、电动操作转换可靠。5安装
5.1换能器安装
5.1.1换能器应安装在渔船航行时产生气泡和噪声干扰最小的位置，一般选择在船长的三分之一到二分之一范围内（从船崩起),并离龙骨中心线0.4～1.0m的地方。5.1.2发射换能器与接收换能器应安装在同一水平面，两换能器的工作面在船首不倾斜时，应平行于水平面，其安装偏差不得大于2°，它们之间的间隔应尽量靠近，距离不得大于0.6m，可前后排列或左右排列，如前后排列安装应使发射换能器置于接收换能器之前。5.1.3为了减少干扰，换能器应远离发射机、水泵、推进器安装，且换能器至发射器、放大器的电缆应连续屏蔽。
5.1.4换能器在下水前应进行检查，其辐射面应保持光洁、不积油垢、不涂油漆5.1.5换能器引入船内的馈线电缆须保持水密，外屏蔽接地良好，在高于船舶水线0.5m的下段，易碰伤电缆地方可敷设在镀锌管内。5.1.6对有升降、旋转功能的水平探鱼仪，其换能器的安装应满足产品说明书的要求，专用的水密舱室应进行水密试验。
5.1.7装有导流罩的换能器，导流罩的表面与船底板必须平整光滑，以确保航行时换能器周围水流均匀。
5.2接收器、发射器、放大器安装5.2.1探鱼仪其记录或显示部分应安装在便于观察、操作、维修的地方。5.2.2接收器、发射器、显示器、换能器应有良好的接地装置。5.2.3水平探鱼仪显示部分应安装在便于观察、操作、维修的地方。其他部件可参照说明书技术要求，安装在适当的地方。
6探鱼仪的试验
探鱼仪安装完毕后，必须进行航行效用试验，其技术性能应基本符合探鱼仪出广的技术指标，列出“修理证明书”或“试验报告”。339
A1基本量程
10、20、40、80、160 m
20、40.80、160、320m
A2。移相
0～999m内最小移项1m。
SC/T8047—94
附录AbzxZ.net
FCV-201型
彩色探渔仪技术性能指标
（参考件）
0～5000 m内最小移项10m。
A3海底直线扩大量程
2、5、10、20、40m
海底直线扩大在画面下方35%处显示。A4走像速度
停止1/16、1/8、1/4、1/2、1/1停止1/8、1/4、1/2、1/1、2/1
1/表示移动一次需要发射多少次。发射功率1kw
射束宽度12°×28°
换能器：频率50kHz
脉冲宽度
显示深度，m
0~1280
A8电源10~16/20~40V
A9外接部分
DC 64 W
探鱼仪音响、网位仪、图象传真机等。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由大连渔轮公司负责起草。本标准主要起草人俞森、张名传。3.0
宽a,ms
