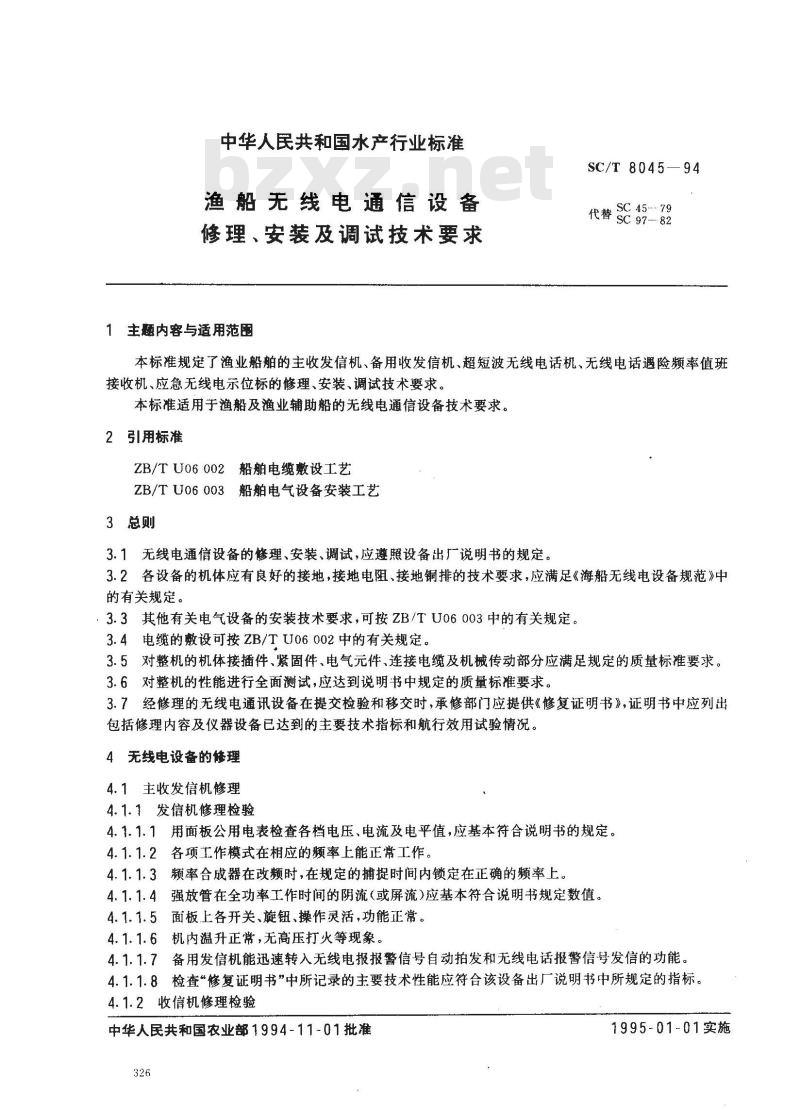

中华人民共和国水产行业标准
渔船无线电通信设备
修理、安装及调试技术要求
1主题内容与适用范围
SC/T 8045—94
代谢 C 5 2
本标准规定了渔业船舶的主收发信机、备用收发信机、超短波无线电话机、无线电话遇险频率值班接收机、应急无线电示位标的修理、安装、调试技术要求。本标准适用于渔船及渔业辅助船的无线电通信设备技术要求。2引用标准
ZB/TU06002船舶电缆敷设工艺
ZB/TU06003船舶电气设备安装工艺3总则
3.1无线电通信设备的修理、安装、调试，应遵照设备出厂说明书的规定。3.2各设备的机体应有良好的接地，接地电阻、接地铜排的技术要求，应满足《海船无线电设备规范》中的有关规定。
3.3其他有关电气设备的安装技术要求，可按ZB/TU06003中的有关规定。3.4电缆的敷设可按ZB/TU06002中的有关规定。3.5对整机的机体接插件、紧固件、电气元件、连接电缆及机械传动部分应满足规定的质量标准要求。3.6对整机的性能进行全面测试，应达到说明书中规定的质量标准要求。3.7经修理的无线电通讯设备在提交检验和移交时，承修部门应提供《修复证明书》，证明书中应列出包括修理内容及仪器设备已达到的主要技术指标和航行效用试验情况。4无线电设备的修理bzxz.net
4.1主收发信机修理
4.1.1发信机修理检验
4.1.1.1用面板公用电表检查各档电压、电流及电平值，应基本符合说明书的规定。4.1.1.2各项工作模式在相应的频率上能正常工作。4.1.1.3频率合成器在改频时，在规定的捕提时间内锁定在正确的频率上。4.1.1.4强放管在全功率工作时间的阴流（或屏流）应基本符合说明书规定数值。4.1.1.5面板上各开关、旋钮、操作灵活，功能正常。4.1.1.6机内温升正常，无高压打火等现象。4.1.1.7备用发信机能迅速转入无线电报报警信号自动拍发和无线电话报警信号发信的功能。4.1.1.8检查“修复证明书”中所记录的主要技术性能应符合该设备出厂说明书中所规定的指标。4.1.2收信机修理检验
中华人民共和国农业部1994-11-01批准326
1995-01-01实施

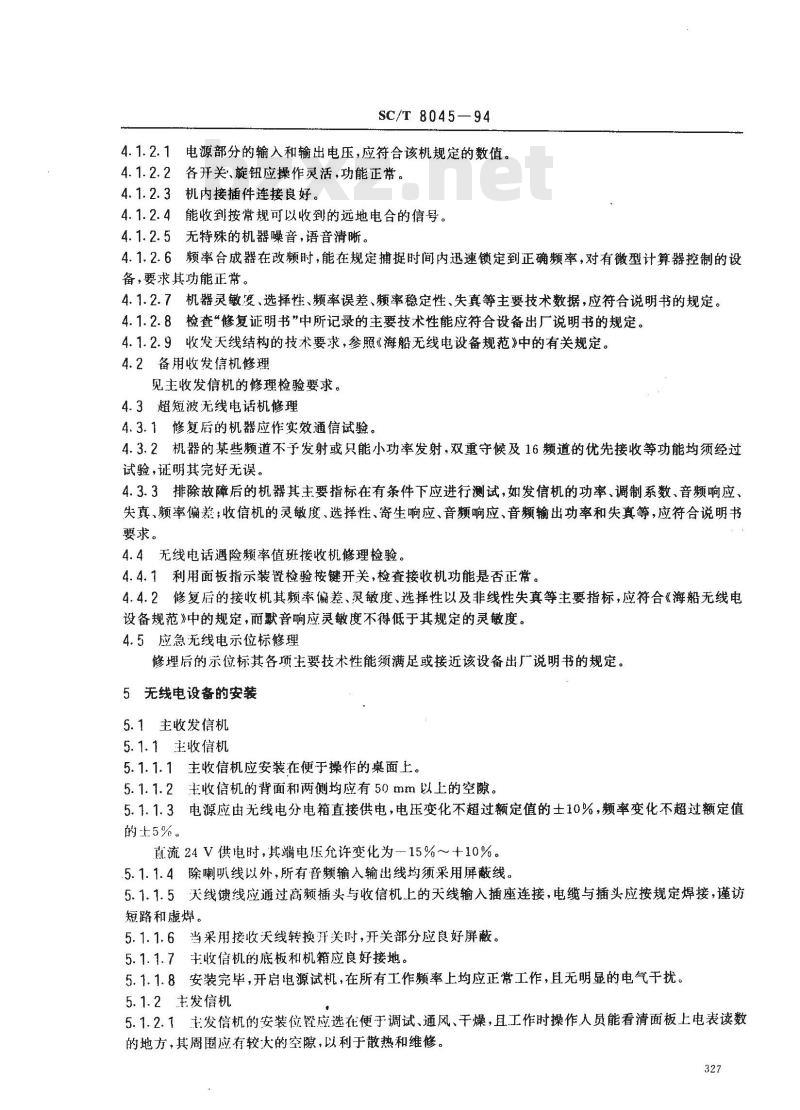

4. 1. 2. 1
SC/T 8045—94
电源部分的输入和输出电压，应符合该机规定的数值。4.1.2.2
各开关、旋钮应操作灵活，功能正常。4.1.2.3#
机内接插件连接良好。
能收到按常规可以收到的远地电合的信号。4. 1.2. 41
4.1.2.5无特殊的机器噪音，语音清晰。4.1.2.6频率合成器在改频时，能在规定捕捉时间内迅速锁定到正确频率，对有微型计算器控制的设备，要求其功能正常。
4.1.2.7机器灵敏爱、选择性、频率误差、频率稳定性、失真等主要技术数据，应符合说明书的规定。4.1.2.8检查“修复证明书”中所记录的主要技术性能应符合设备出厂说明书的规定。4.1.2.9收发天线结构的技术要求，参照《海船无线电设备规范》中的有关规定。4.2备用收发信机修理
见主收发信机的修理检验要求。4.3超短波无线电话机修理
4.3.1修复后的机器应作实效通信试验。4.3.2机器的某些频道不予发射或只能小功率发射，双重守候及16频道的优先接收等功能均须经过试验，证明其完好无误。
4.3.3排除故障后的机器其主要指标在有条件下应进行测试，如发信机的功率、调制系数、音频响应、失真、频率偏差；收信机的灵敏度、选择性、寄生响应、音频响应、音频输出功率和失真等，应符合说明书要求。
4.4无线电话遇险频率值班接收机修理检验。4.4.1利用面板指示装置检验按键开关，检查接收机功能是否正常。4.4.2修复后的接收机其频率偏差、灵敏度、选择性以及非线性失真等主要指标，应符合《海船无线电设备规范》中的规定，而默音响应灵敏度不得低于其规定的灵敏度。4.5应急无线电示位标修理
修理后的示位标其各项主要技术性能须满足或接近该设备出厂说明书的规定。5无线电设备的安装
5.1主收发信机
5.1.1主收信机
5.1.1.1主收信机应安装在便于操作的桌面上。5.1.1.2主收信机的背面和两侧均应有50mm以上的空隙。5.1.1.3电源应由无线电分电箱直接供电，电压变化不超过额定值的土10%，频率变化不超过额定值的5%。
直流24V供电时，其端电压允许变化为一15%～十10%。.5.1.1.4除喇叭线以外，所有音频输入输出线均须采用屏蔽线。5.1.1.5天线馈线应通过高频插头与收信机上的天线输入插座连接，电缆与插头应按规定焊接，谨访短路和虚焊。
5.1.1.6当采用接收天线转换开关时，开关部分应良好屏蔽。5.1.1.7主收信机的底板和机箱应良好接地。5.1.1.8安装完毕，开启电源试机，在所有工作频率上均应正常工作，且无明显的电气干扰。5.1.2主发信机
5.1.2.1主发信机的安装位置应选在便于调试、通风、干燥，且工作时操作人员能看清面板上电表读数的地方，其周围应有较大的空隙，以利于散热和维修。327
SC/T 8045--94

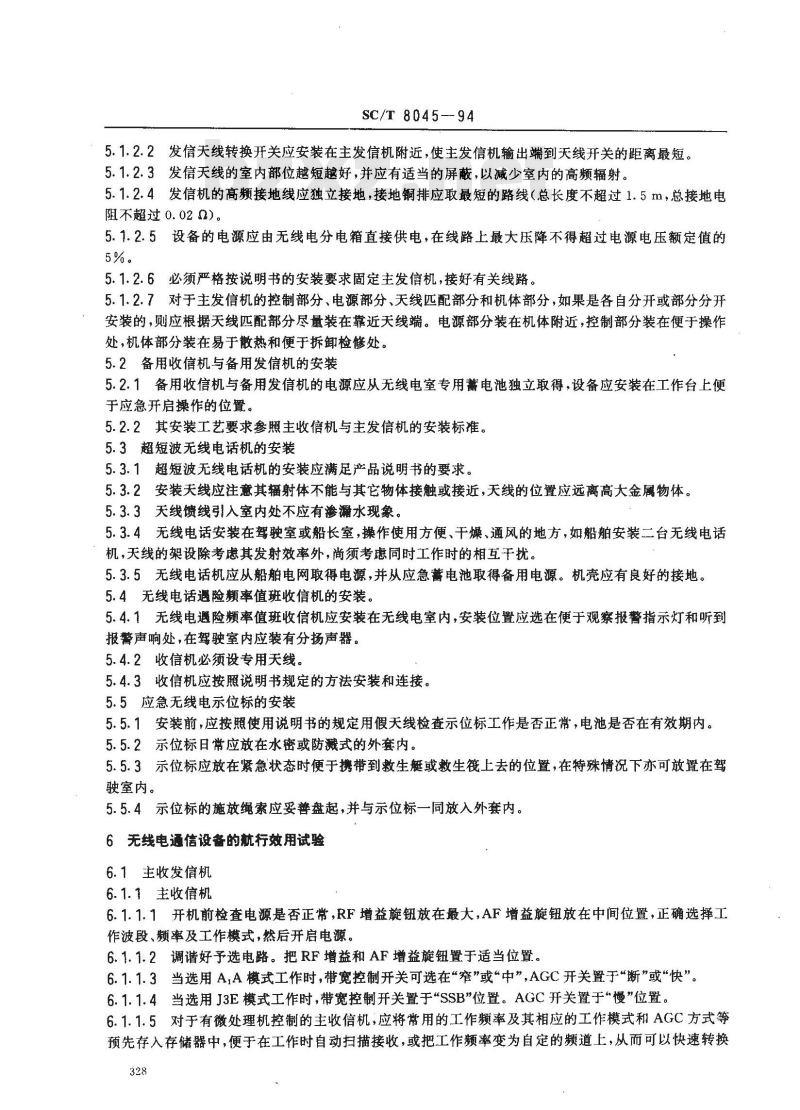

5.1.2.2发信天线转换开关应安装在主发信机附近，使主发信机输出端到天线开关的距离最短。5.1.2.3发信天线的室内部位越短越好，并应有适当的屏蔽，以减少室内的高频辐射。5.1.2.4发信机的高频接地线应独立接地，接地铜排应取最短的路线（总长度不超过1.5m，总接地电阻不超过0.022）。
5.1.2.5设备的电源应由无线电分电箱直接供电，在线路上最大压降不得超过电源电压额定值的5%。
5.1.2.6必须严格按说明书的安装要求固定主发信机，接好有关线路。5.1.2.7对于主发信机的控制部分、电源部分、天线匹配部分和机体部分，如果是各自分开或部分分开安装的，则应根据天线匹配部分尽量装在靠近天线端。电源部分装在机体附近，控制部分装在便于操作处，机体部分装在易于散热和便于拆卸检修处。5.2备用收信机与备用发信机的安装5.2.1备用收信机与备用发信机的电源应从无线电室专用蓄电池独立取得，设备应安装在工作台上便于应急开启操作的位置。
5.2.2其安装工艺要求参照主收信机与主发信机的安装标准。5.3超短波无线电话机的安装
5.3.1超短波无线电话机的安装应满足产品说明书的要求。5.3.2安装天线应注意其辐射体不能与其它物体接触或接近，天线的位置应远离高大金属物体。5.3.3天线馈线引入室内处不应有渗漏水现象。5.3.4无线电话安装在驾驶室或船长室，操作使用方便、干燥、通风的地方，如船舶安装二台无线电话机，天线的架设除考虑其发射效率外，尚须考虑同时工作时的相互干扰。5.3.5无线电话机应从船舶电网取得电源，并从应急蓄电池取得备用电源。机壳应有良好的接地。5.4无线电话遇险频率值班收信机的安装。5.4.1无线电遇险频率值班收信机应安装在无线电室内，安装位置应选在便于观察报警指示灯和听到报警声响处，在驾驶室内应装有分扬声器。5.4.2收信机必须设专用天线。
5.4.3收信机应按照说明书规定的方法安装和连接。5.5应急无线电示位标的安装
5.5.1安装前，应按照使用说明书的规定用假天线检查示位标工作是否正常，电池是否在有效期内。5.5.2示位标日常应放在水密或防溅式的外套内。5.5.3示位标应放在紧急状态时便于携带到救生艇或敦生筱上去的位置，在特殊情况下亦可放置在驾驶室内。
5.5.4示位标的施放绳索应妥善盘起，并与示位标一同放入外套内。6无线电信设备的航行效用试验
6.1主收发信机
6.1.1主收信机
6.1.1.1开机前检查电源是否正常，RF增益旋钮放在最大，AF增益旋钮放在中间位置，正确选择工作波段、频率及工作模式，然后开启电源。6.1.1.2调谐好予选电路。把RF增益和AF增益旋钮置于适当位置。6.1.1.3当选用A，A模式工作时，带宽控制开关可选在“窄”或“中”，AGC开关置于“断”或“快”。6.1.1.4当选用J3E模式工作时，带宽控制开关置于“SSB”位置。AGC开关置于~慢”位置。6.1.1.5对于有微处理机控制的主收信机，应将常用的工作频率及其相应的工作模式和AGC方式等预先存入存储器中，便于在工作时自动扫描接收，或把工作频率变为自定的频道上，从而可以快速转换328

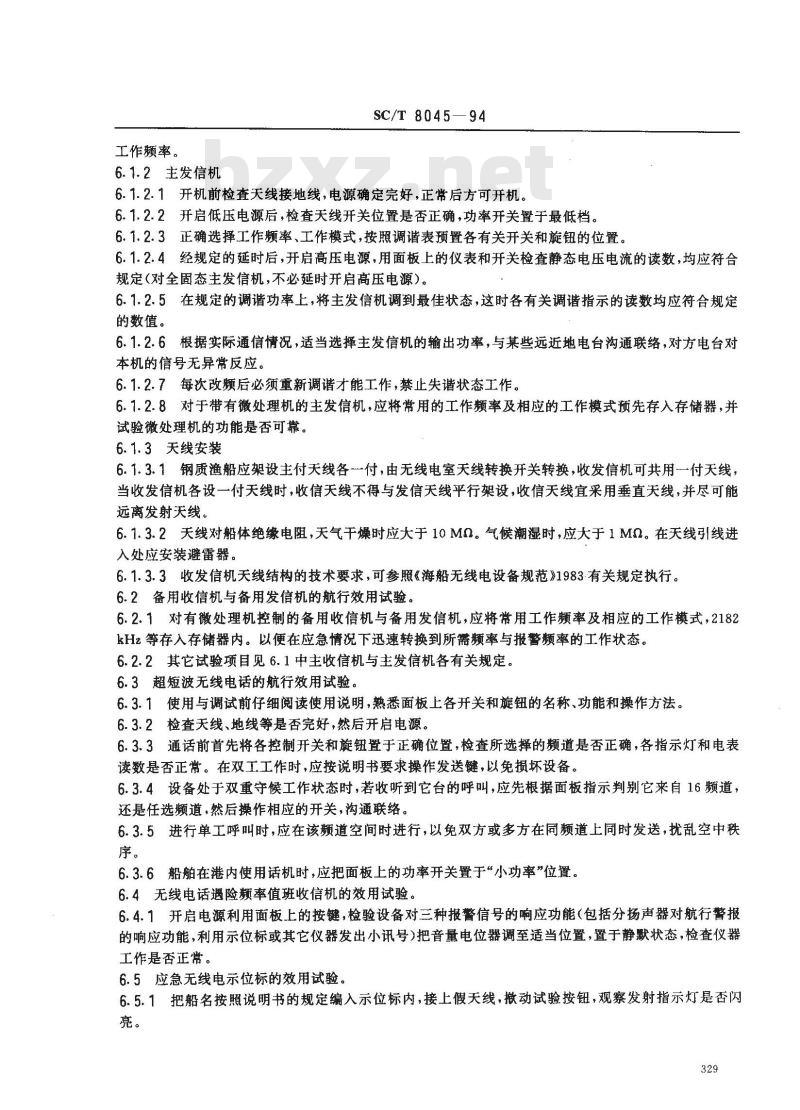

工作频率。
6.1.2主发信机
SC/T8045—94
6.1.2.1开机前检查天线接地线，电源确定完好，正常后方可开机。6.1.2.2开启低压电源后，检查天线开关位置是否正确，功率开关置于最低档。6.1.2.3正确选择工作频率、工作模式，按照调谐表预置各有关开关和旋钮的位置。6.1.2.4经规定的延时后，开启高压电源，用面板上的仪表和开关检查静态电压电流的读数，均应符合规定(对全固态主发信机，不必延时开启高压电源）。6.1.2.5在规定的调谐功率上，将主发信机调到最佳状态，这时各有关调谐指示的读数均应符合规定的数值。
6.1.2.6根据实际通信情况，适当选择主发信机的输出功率，与某些远近地电台沟通联络，对方电台对本机的信号无异常反应。
6.1.2.7每次改频后必须重新调谐才能工作，禁止失谐状态工作。6.1.2.8对于带有微处理机的主发信机，应将常用的工作频率及相应的工作模式预先存入存储器，并试验徽处理机的功能是否可靠。6.1.3天线安装
6.1.3.1钢质渔船应架设主付天线各一付，由无线电室天线转换开关转换，收发信机可共用一付天线，当收发信机各设一付天线时，收信天线不得与发信天线平行架设，收信天线宜采用垂直天线，并尽可能远离发射关线。
6.1.3.2天线对船体绝缘电阻，天气干燥时应大于10MQ。气候潮湿时，应大于1MQ。在天线引线进入处应安装避雷器。
6.1.3.3收发信机天线结构的技术要求，可参照《海船无线电设备规范》1983有关规定执行。6.2备用收信机与备用发信机的航行效用试验。6.2.1对有微处理机控制的备用收信机与备用发信机，应将常用工作频率及相应的工作模式，2182kHz等存入存储器内。以便在应急情况下迅速转换到所需频率与报警频率的工作状态。6.2.2其它试验项目见6.1中主收信机与主发信机各有关规定。6.3超短波无线电话的航行效用试验。6.3.1使用与调试前仔细阅读使用说明，熟悉面板上各开关和旋钮的名称、功能和操作方法。6.3.2检查天线、地线等是否完好，然后开启电源。6.3.3通话前首先将各控制开关和旋钮置于正确位置，检查所选择的频道是否正确，各指示灯和电表读数是否正常。在双工工作时，应按说明书要求操作发送键，以免损坏设备。6.3.4设备处于双重守候工作状态时，若收听到它台的呼叫，应先根据面板指示判别它来自16频道，还是任选频道，然后操作相应的开关，沟通联络。6.3.5进行单工呼叫时，应在该频道空间时进行，以免双方或多方在同频道上同时发送，扰乱空中秩序。
6.3.6船舶在港内使用话机时，应把面板上的功率开关置于“小功率”位置。6.4无线电话遐险频率值班收信机的效用试验。6.4.1开启电源利用面板上的按键，检验设备对三种报警信号的响应功能（包括分扬声器对航行警报的响应功能，利用示位标或其它仪器发出小讯号）把音量电位器调至适当位置，置于静默状态，检查仪器工作是否正常。
6.5应急无线电示位标的效用试验。6.5.1把船名按照说明书的规定编入示位标内，接上假天线，撤动试验按钮，观察发射指示灯是否闪亮。
A1发信机
SC/T8045-94

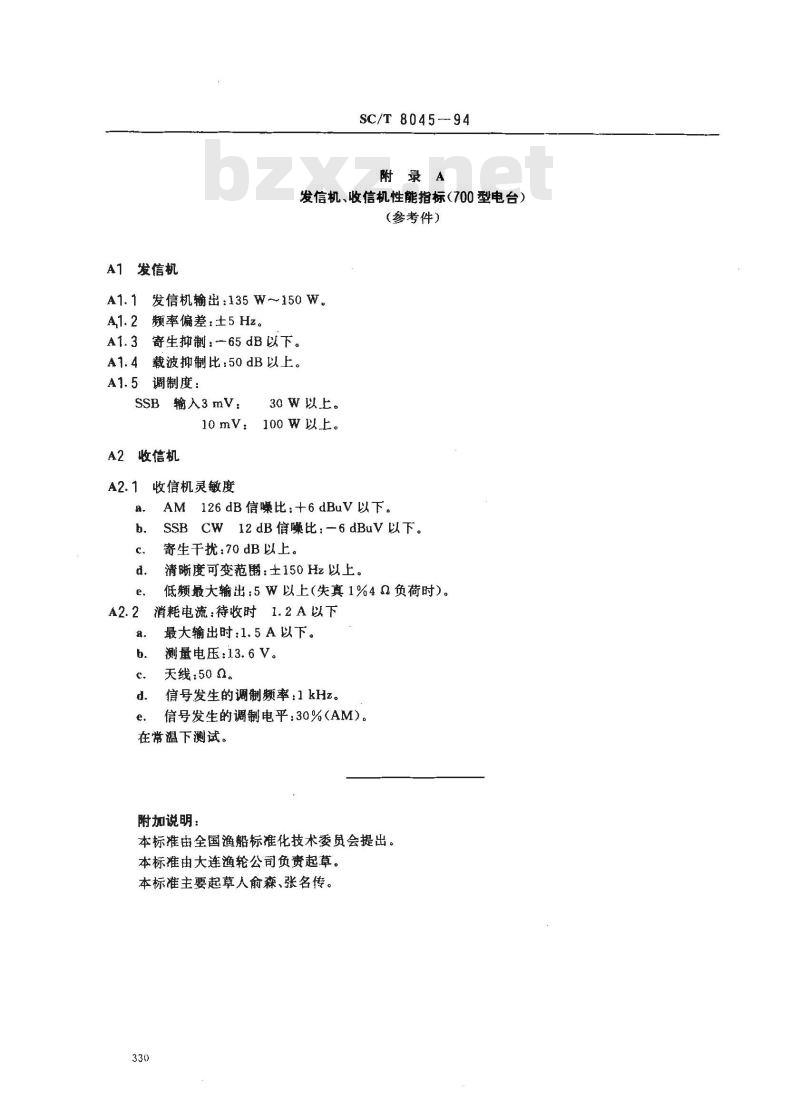

附录A
发信机、收信机性能指标（700型电台）（参考件）
A1.1发信机输出：135W-~150W。A1.2频率偏差：士5Hz。
A1.3寄生抑制：-65dB以下。
A1.4载波抑制比：50dB以上。
A1.5调制度：
SSB 输入3 mV:
30W以上。
10 mV：100 W以上。
收信机
收信机灵敏度
AM126dB信噪比：+6dBuV以下。
SSB CW 12 dB信噪比：一6 dBuV 以下。寄生干扰：70dB以上。
清晰度可变范耦：士150Hz以上。低频最大输出：5W以上（失真1%4Q负荷时）。A2.2
消耗电流：待收时1.2A以下
最大输出时：1.5A以下。
测量电压：13.6V。
天线：50Q。
信号发生的调制频率：1kHz。
信号发生的调制电平：30%（AM）。在常温下测试。
附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由大连渔轮公司负责起草。本标准主要起草人俞森、张名传。330
