【水产行业标准(SC)】 渔船导航设备修理、安装及调试技术要求

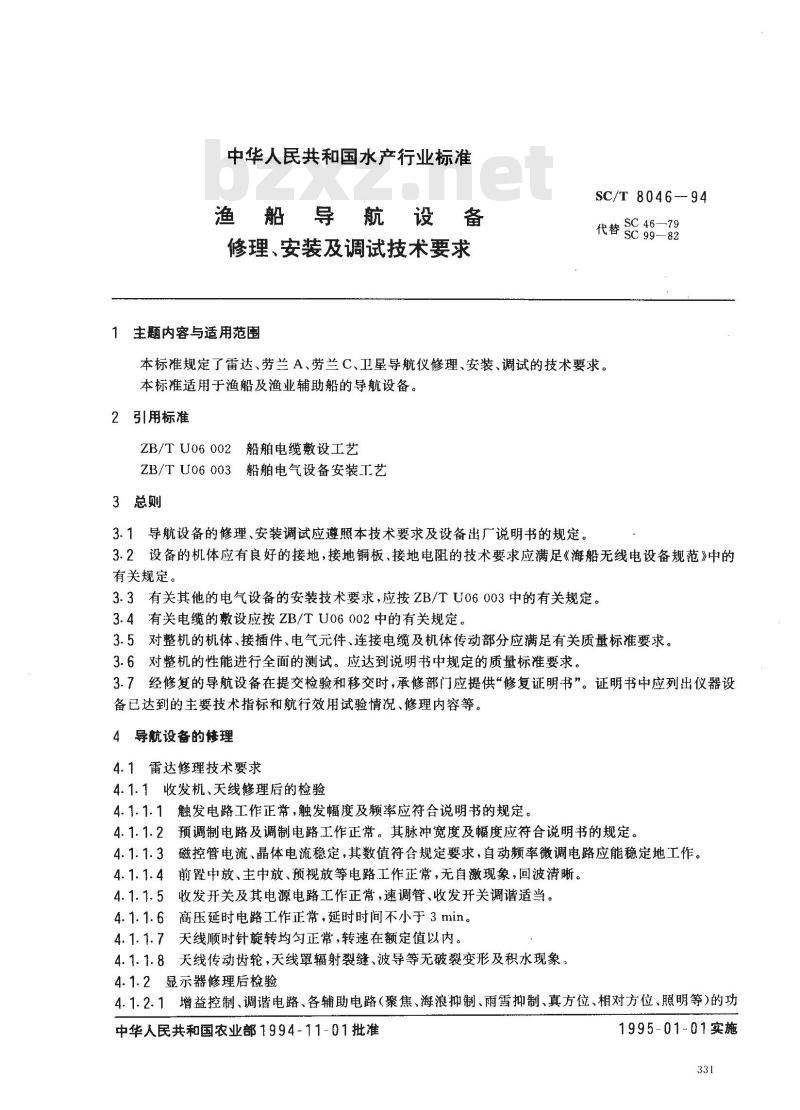

中华人民共和国水产行业标准
渔船导航设备
修理、安装及调试技术要求
1 主题内容与适用范围
SC/T 8046--94
代替SC99--82
SC 46—79
本标准规定了雷达、劳兰A、劳兰C、卫星导航仪修理、安装、调试的技术要求。本标准适用于渔船及渔业辅助船的导航设备。2引用标准
ZB/TU06002船舶电缆敷设工艺
ZB/TU06003船舶电气设备安装T艺3总则
3.1导航设备的修理、安装调试应遵照本技术要求及设备出厂说明书的规定。3.2设备的机体应有良好的接地，接地铜板、接地电阻的技术要求应满足《海船无线电设备规范》中的有关规定。
3.3有关其他的电气设备的安装技术要求，应按ZB/TU06003中的有关规定3.4有关电缆的敷设应按ZB/TU06002中的有关规定。3.5对整机的机体、接插件、电气元件、连接电缆及机体传动部分应满足有关质量标准要求。3.6对整机的性能进行全面的测试。应达到说明书中规定的质量标准要求。3.7经修复的导航设备在提交检验和移交时，承修部门应提供“修复证明书”。证明书中应列出仪器设备已达到的主要技术指标和航行效用试验情况、修理内容等。4导航设备的修理
4.1雷达修理技术要求
4.1.1收发机、天线修理后的检验4.1.1.1触发电路工作正常，触发幅度及频率应符合说明书的规定。4.1.1.2预调制电路及调制电路工作正常。其脉冲宽度及幅度应符合说明书的规定。4.1.1.3磁控管电流、晶体电流稳定，其数值符合规定要求，自动频率微调电路应能稳定地工作。4.1.1.4前置中放、主中放、预视放等电路工作正常，无自激现象，回波清晰。收发开关及其电源电路工作正常，速调管、收发开关调谐适当。4.1.1.5
4.1.1.6高压延时电路工作正常，延时时间不小于3min。天线顺时针旋转均匀正常，转速在额定值以内。4.1.1.7
4.1.1.8天线传动齿轮，天线罩辐射裂缝、波导等无破裂变形及积水现象。4.1.2显示器修理后检验
4.1.2.1增益控制、调谐电路、各辅助电路（聚焦、海浪抑制、雨雪抑制、真方位、相对方位、照明等)的功中华人民共和国农业部1994-11-01批准1995-01-01实施

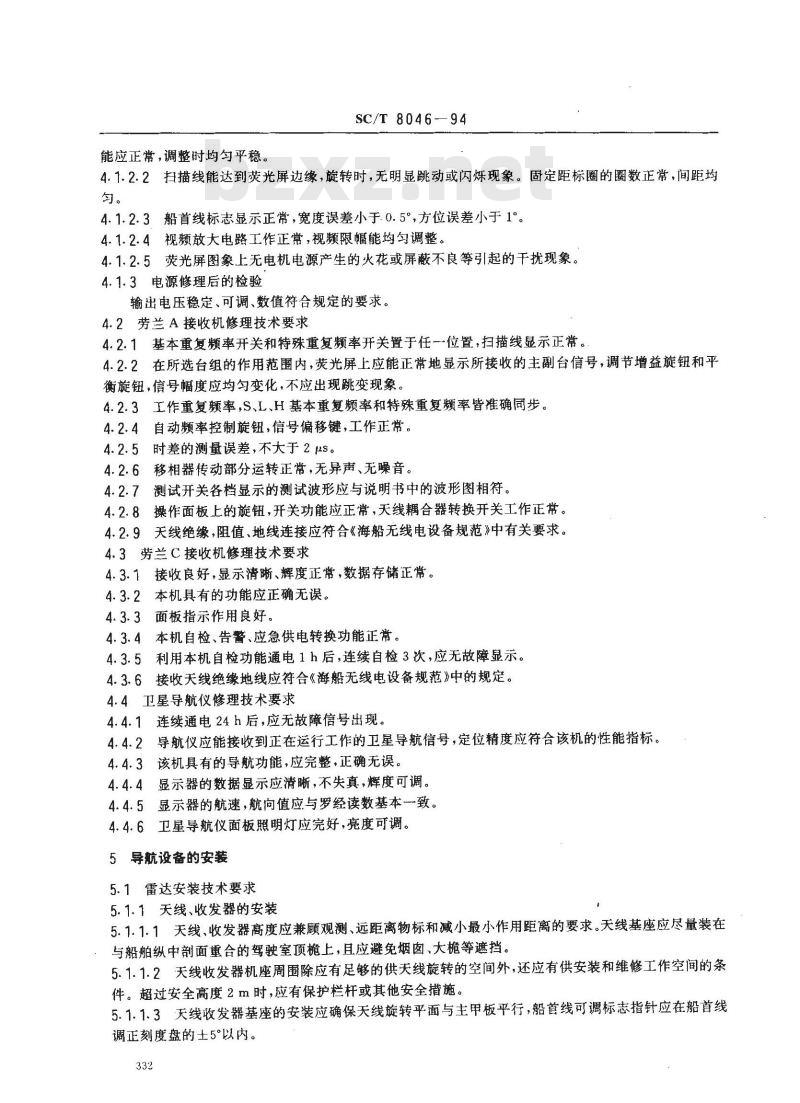

能应正常，调整时均勾平稳。
SC/T 8046-94
4.1.2.2扫描线能达到荧光屏边缘，旋转时，无明显跳动或闪烁现象。固定距标圈的圜数正常，间距均匀。
4.1.2.3船首线标志显示正常，宽度误差小于.0.5°，方位误差小于1°4.1.2.4视频放大电路工作正常，视频限幅能均勾调整。4.1.2.5荧光屏图象上无电机电源产生的火花或屏蔽不良等引起的干扰现象。4.1.3电源修理后的检验
输出电压稳定、可调、数值符合规定的要求。4.2劳兰A接收机修理技术要求
4.2.1基本重复频率开关和特殊重复频率开关置于任一位置，扫描线显示正常。4.2.2在所选台组的作用范围内，荧光屏上应能正常地显示所接收的主副台信号，调节增益旋钮和平衡旋钮，信号幅度应均匀变化，不应出现跳变现象。4.2.3工作重复频率，S、L、H基本重复频率和特殊重复频率皆准确同步。4.2.4自动频率控制旋钮，信号偏移键，工作正常。4.2.5时差的测量误差，不大于2μs。4.2.6移相器传动部分运转正常，无异声、无噪音。4.2.7测试开关各档显示的测试波形应与说明书中的波形图相符。4.2.8操作面板上的旋钮，开关功能应正常，天线耦合器转换开关工作正常。4.2.9天线绝缘，阻值、地线连接应符合《海船无线电设备规范》中有关要求。4.3劳兰C接收机修理技术要求
4.3.1接收良好，显示清晰、辉度正常，数据存储正常。4.3.2本机具有的功能应正确无误。4.3.3面板指示作用良好。
4.3.4本机自检、告警、应急供电转换功能正带。4.3.5利用本机自检功能通电1h后，连续自检3次，应无故障显示。4.3.6接收天线绝缘地线应符合《海船无线电设备规范》中的规定。4.4卫星导航仪修理技术要求
连续通电24h后，应无故障信号出现。4.4.1
4.4.2导航仪应能接收到正在运行工作的卫星导航信号，定位精度应符合该机的性能指标。4.4.3该机具有的导航功能，应完整，正确无误。4.4.4显示器的数据显示应清晰，不失真，辉度可调。4.4.5显示器的航速，航向值应与罗经读数基本一致。4.4.6卫星导航仪面板照明灯应完好，亮度可调。5导航设备的安装
5.1雷达安装技术要求
5.1.1天线、收发器的安装
5.1.1.1天线、收发器高度应兼顾观测、远距离物标和减小最小作用距离的要求。天线基座应尽量装在与船舶纵中剖面重合的驾驶室顶枪上，且应避免烟卤、大榄等遮挡。5.1.1.2天线收发器机座周围除应有足够的供天线旋转的空间外，还应有供安装和维修工作空间的条件。超过安全高度2m时，应有保护栏杆或其他安全措施。5.1.1.3天线收发器基座的安装应确保天线旋转平面与主甲板平行，船首线可调标志指针应在船首线调正刻度盘的士5°以内。
SC/T 8046-94

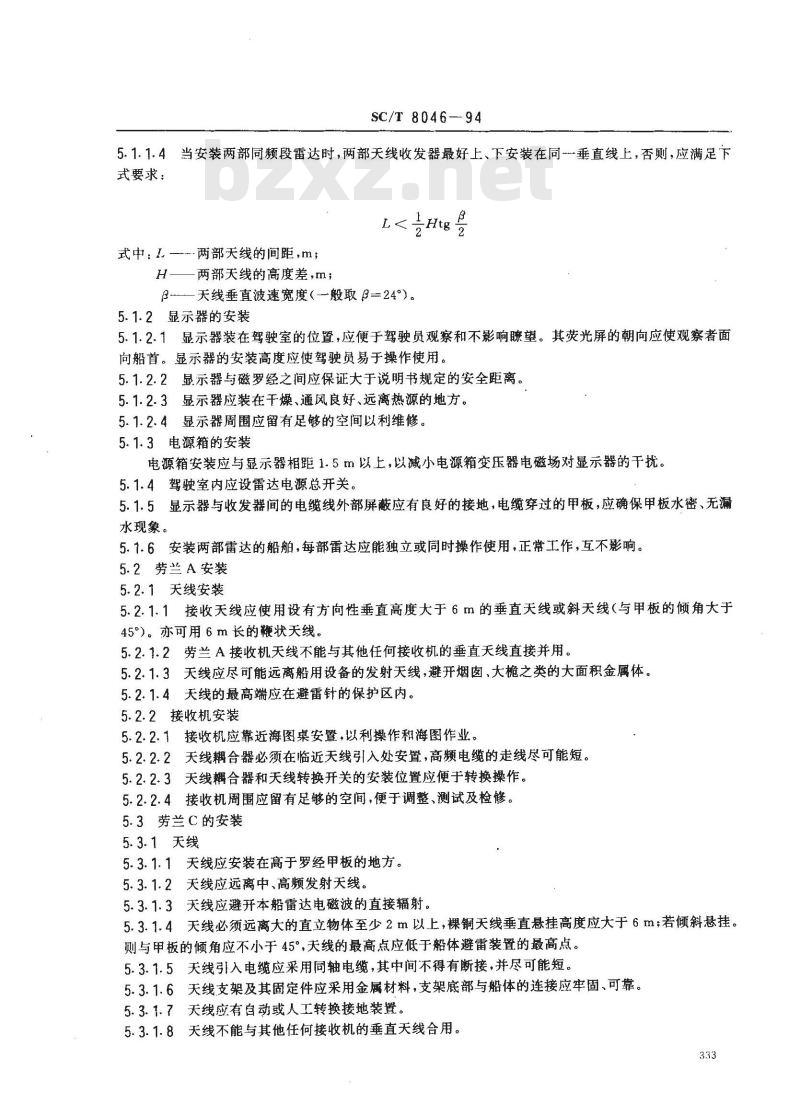

5.1.1.4当安装两部同频段雷达时，两部天线收发器最好上、下安装在同垂直线上，否则，应满足下式要求：
式中：！--两部天线的间距,m；H——两部天线的高度差，m；
β—天线垂直波速宽度（一般取β=24°）。5.1.2显示器的安装
5.1.2.1显示器装在驾驶室的位置，应便于驾驶员观察和不影响瞭望。其荧光屏的朝向应使观察者面向船首。显示器的安装高度应使驾驶员易于操作使用。5.1.2.2显示器与磁罗经之间应保证大于说明书规定的安全距离。5.1.2.3显示器应装在干燥、通风良好、远离热源的地方。5.1.2.4显示器周围应留有足够的空间以利维修。5.1.3电源箱的安装
电源箱安装应与显示器相距1.5m以上，以减小电源箱变压器电磁场对显示器的干扰。5.1.4驾驶室内应设雷达电源总开关。5.1.5显示器与收发器间的电缆线外部屏蔽应有良好的接地，电缆穿过的甲板，应确保甲板水密、无漏水现象。
5.1.6安装两部雷达的船舶，每部雷达应能独立或同时操作使用，正常工作，互不影响。5.2劳兰A安装
5.2.1天线安装
5.2.1.1接收天线应使用设有方向性垂直高度大于6m的垂直天线或斜天线（与甲板的倾角大于45°）。亦可用6m长的鞭状天线。5.2.1.2劳兰A接收机天线不能与其他任何接收机的垂直天线直接并用。5.2.1.3天线应尽可能远离船用设备的发射天线，避开烟窗、大枪之类的大面积金属体。5.2.1.4天线的最高端应在避雷针的保护区内。5.2.2接收机安装
5.2.2.1接收机应靠近海图桌安置，以利操作和海图作业。天线耦合器必须在临近天线引入处安置，高频电缆的走线尽可能短。5.2.2.23
5.2.2.3天线耦合器和天线转换开关的安装位置应便于转换操作。接收机周围应留有足够的空间，便于调整、测试及检修。5.2.2.4
5.3劳兰C的安装
5.3.1天线
5.3.1.1天线应安装在高于罗经甲板的地方。5.3.1.2天线应远离中、高频发射天线。5.3.1.3天线应避开本船雷达电磁波的直接辐射。5.3.1.4天线必须远离大的直立物体至少2m以上，裸铜天线垂直悬挂高度应大于6m；若倾斜悬挂。则与甲板的倾角应不小于45°，天线的最高点应低于船体避雷装置的最高点。5.3.1.5天线引入电缆应采用同轴电缆，其中间不得有断接，并尽可能短。5.3.1.6天线支架及其固定件应采用金属材料，支架底部与船体的连接应牢固、可靠。5.3.1.7天线应有自动或人工转换接地装置。5.3.1.8天线不能与其他任何接收机的垂直天线合用。333
5.3.2接收机
SC/T 8046—94

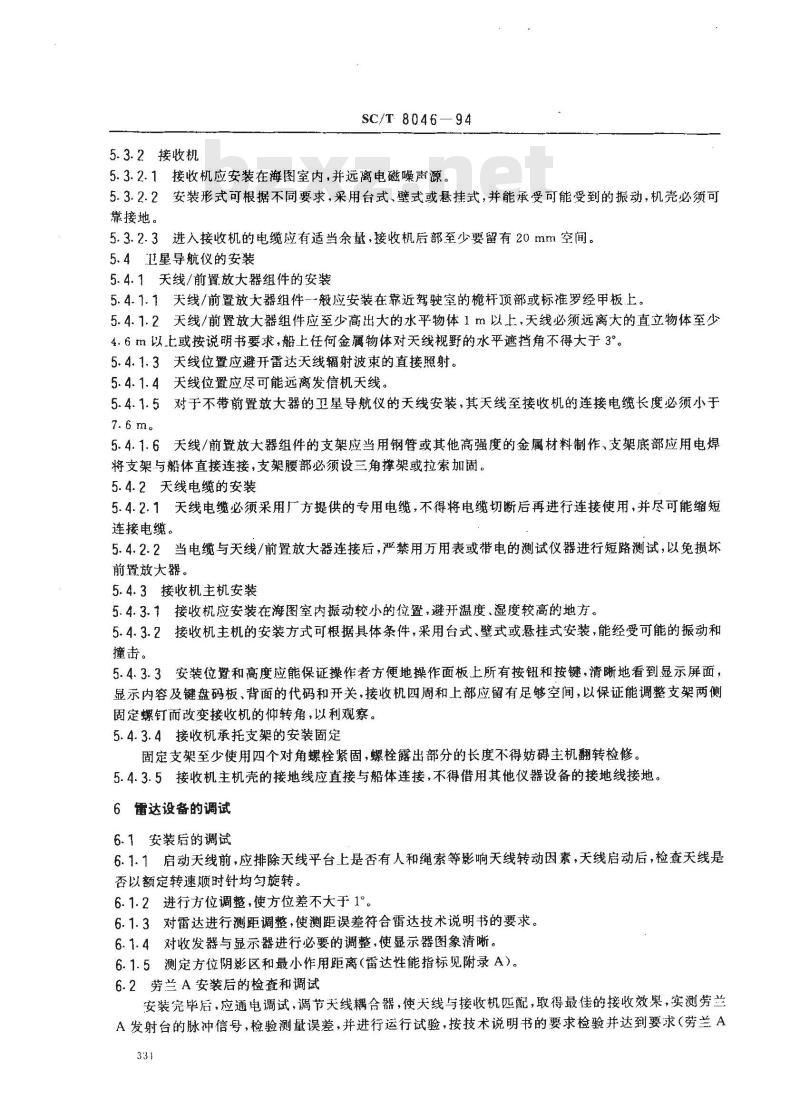

5.3.2.1接收机应安装在海图室内，并远离电磁噪声源。5.3.2.2安装形式可根据不同要求，采用台式、壁式或悬挂式，并能承受可能受到的振动，机壳必须可靠接地。
5.3.2.3进入接收机的电缆应有适当余量，接收机后部至少要留有20mm空间。5.4卫星导航仪的安装
5.4.1天线/前置放大器组件的安装5.4.1.1天线/前置放大器组件一-般应安装在靠近驾驶室的杆顶部或标准罗经甲板上。5.4.1.2天线/前置放大器组件应至少高出大的水平物体1m以上，天线必须远离大的直立物体至少4.6m以上或按说明书要求，船上任何金属物体对天线视野的水平遮挡角不得大于3°。5.4.1.3天线位置应避开雷达天线辐射波束的直接照射。5.4.1.4天线位置应尽可能远离发信机天线。5.4.1.5对于不带前置放大器的卫星导航仪的天线安装，其天线至接收机的连接电缆长度必须小于7.6m。
5.4.1.6天线/前置放大器组件的支架应当用钢管或其他高强度的金属材料制作、支架底部应用电焊将支架与船体直接连接，支架腰部必须设三角撑架或拉索加固。5.4.2天线电缆的安装
5.4.2.1天线电缆必须采用厂方提供的专用电缆，不得将电缆切断后再进行连接使用，并尽可能缩短连接电缆。
5.4.2.2当电缆与天线/前置放大器连接后，严禁用万用表或带电的测试仪器进行短路测试，以免损坏前置放大器。
5.4.3接收机主机安装
5.4.3.1接收机应安装在海图室内振动较小的位置，避开温度、湿度较高的地方。5.4.3.2接收机主机的安装方式可根据具体条件，采用台式、壁式或悬挂式安装，能经受可能的振动和撞击。
5.4.3.3安装位置和高度应能保证操作者方便地操作面板上所有按钮和按键，清晰地看到显示屏面，显示内容及键盘码板、背面的代码和开关，接收机四周和上部应留有足够空间，以保证能调整支架两侧固定螺钉而改变接收机的仰转角，以利观察。5.4.3.4接收机承托支架的安装固定固定支架至少使用四个对角螺栓紧固，螺栓露出部分的长度不得妨碍主机翻转检修。5.4.3.5接收机主机壳的接地线应直接与船体连接，不得借用其他仪器设备的接地线接地。6雷达设备的调试
6.1安装后的调试
6.1.1启动天线前，应排除天线平台上是否有人和绳索等影响天线转动因素，天线启动后，检查天线是否以额定转速顺时针均匀旋转。6.1.2进行方位调整，使方位差不大于1°。6.1.3对雷达进行测距调整，使测距误差符合雷达技术说明书的要求。6.1.4对收发器与显示器进行必要的调整，使显示器图象清晰。6.1.5测定方位阴影区和最小作用距离（雷达性能指标见附录A)。6.2劳兰A安装后的检查和调试
安装完毕后，应通电调试，调节天线耦合器，使天线与接收机匹配，取得最佳的接收效果，实测劳兰A发射台的脉冲信号，检验测量误差，并进行运行试验，按技术说明书的要求检验并达到要求（劳兰A33-1

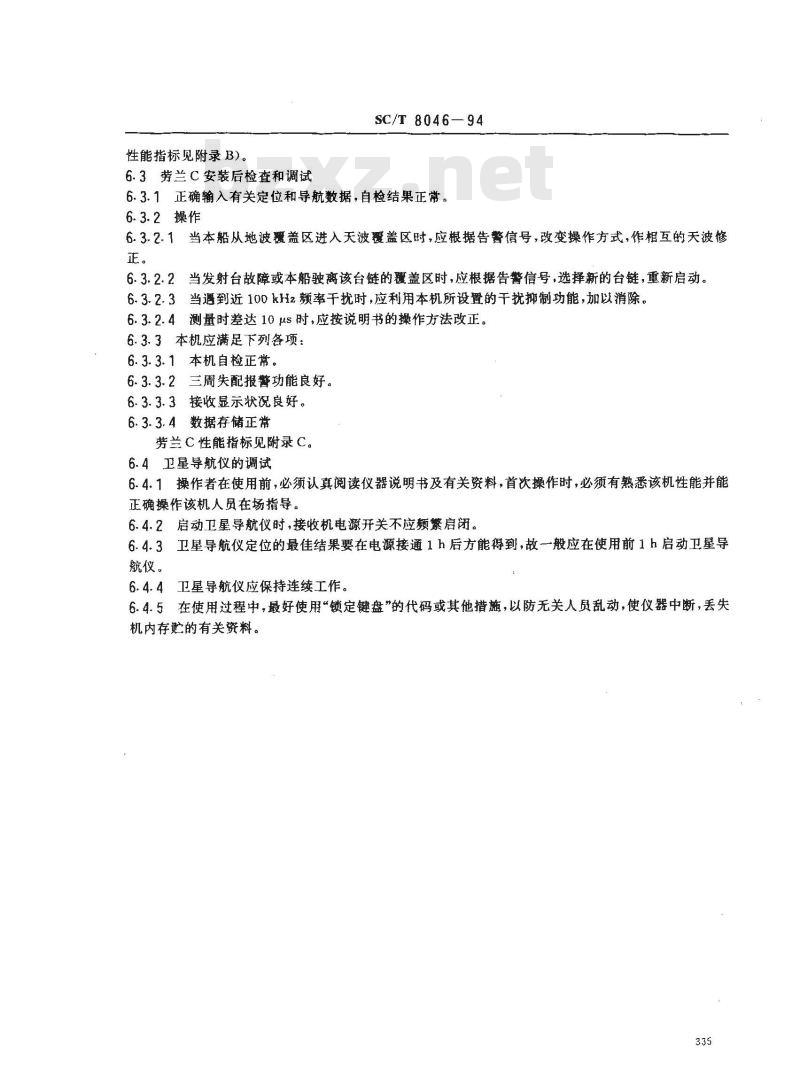

性能指标见附录 B)。
6.3劳兰C安装后检查和调试
SC/T 8046—94免费标准bzxz.net
6.3.1正确输入有关定位和导航数据，自检结果正常。6.3.2操作
6.3.2.1当本船从地波覆盖区进入天波覆盖区时，应根据告警信号，改变操作方式，作相互的天波修正。
6.3.2.2当发射台故障或本船驶离该台链的覆盖区时，应根据告警信号，选择新的台链，重新启动。6.3.2.3当遇到近100kHz频率干扰时，应利用本机所设置的干扰抑制功能，加以消除。6.3.2.4测量时差达10μus时，应按说明书的操作方法改正。6.3.3本机应满足下列各项：
6.3.3.1本机自检正常。
6.3.3.2三周失配报警功能良好。6.3.3.3接收显示状说良好。
6.3.3.4数据存储正常
劳兰 C性能指标见附录 C。
6.4卫星导航仪的调试
6.4.1操作者在使用前，必须认真阅读仪器说明书及有关资料，首次操作时，必须有熟悉该机性能并能正确操作该机人员在场指导。
6.4.2启动卫星导航仪时，接收机电源开关不应频繁启闭。6.4.3卫星导航仪定位的最佳结果要在电源接通1h后方能得到，故一般应在使用前1h启动卫星导航仪。
6.4.4卫星导航仪应保持连续工作。6.4.5在使用过程中，最好使用“锁定键盘”的代码或其他措施，以防无关人员乱动，使仪器中断，丢失机内存贮的有关资料。
SC/T 8046—94
附录A
导航雷达主要性能指标（ME-315XHA船用雷达）（参考件）
形式：1.6m裂缝波导天线。
A1天线￥
极化：水平极化
波束度：水平1.5°（—3dB)；
垂直24（—3db）。
增益：27.5 db
A2收发单元
A2.1调制器：具有可控硅和直流谐振充电的固态线性脉冲调制器。A2.2峰值功率：标称值10kW，发射频率：941030MHz。A2.3
发射脉冲宽度：0.08μs(0.5~8nmlin)；1. 2 μs(6~ -- 2 nmlin)。
脉冲重复频率：窄脉冲1800H2，宽脉冲450Hz。
接收机：中心频率45MHz，
带宽：近量程8MHz
远量程　28 MHz。
噪声系数：小于10db；
增益90dB。
3近程增益控制：4nmile。
A3显示单元屏面250mm
A3.1距离量程距标圈数如下表所示：量程（nmile）
距（nmile）
A3.2距标精度：士0.03nmile或各量程的士19取其大者。A3.3方位精度：小于1°。
A3.4最小作用距离：在0.5nmile档为23m。A3.5距离分辨率：远量程小于200m。近量程小于15m。A3.6视放增益：大于25dB。
A3.7视放等宽：大于6MHz。
A3.8船首线标准：自动。
A4电源
输入:DC 24 v+25%(30 V);
-15%(21 V)。
B1时差的测量误差：小于2 μs。SC/T 8046—94
附录B
劳兰A接收机主要性能指标
(参考件）
B2接收机灵敏度：当荧光屏上图象幅度为6mm，信噪比不小于6dB时，天线端的输入信号电平应大于2μV。
B3选择性：保持天线端输入信号，当偏离谐振中心频率6kHz时，输出电位应小于3dB。当偏离谐振中心频率50kHz时，应小于50dB。B4像颖抗拒比：大于60dB；
中频抗拒比：大于60dB。
附录C
劳兰 C 接收机的主要性能指标
（参考件）
C1工作模式：手动、半自动或自动，采用了微处理机的设备，应具有可存储时差，能直接显示经纬度和预置转向点等功能。
C2接收频率：100kHz。
接收距离：白天约1200nmile（地波），夜间约3400nmile（天波）。c3
接收台链：基本重复周期为SS,SL、SH,特殊重复周期为0～7。C4
航速跟踪范围：在0～40kn。
信号搜索时间：小于5 min。
时差分辨力为：0.1us。
定位精度：地波为几十米至几百米，天波为1～3nmile。整机灵敏度为：1μV的输入信号。信噪比大于10dB。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由大连渔轮公司负责起草。本标准主要起草人俞森、张名传。337
