【水产行业标准(SC)】 渔船气胀救生筏筏架

SC/T 8030--1997

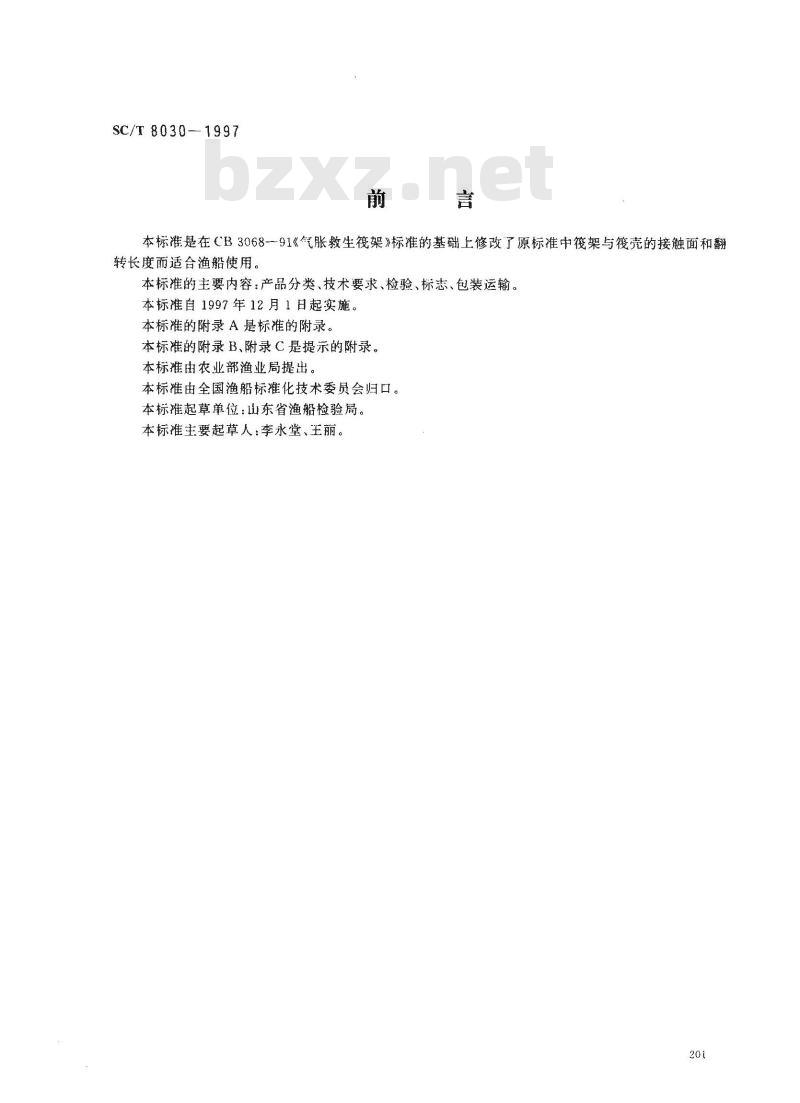

本标准是在CB3068--91《气胀救生筏架》标准的基础上修改了原标准中筏架与筱壳的接触面和翻转长度而适合渔船使用。
本标准的主要内容：产品分类、技术要求、检验、标志、包装运输。本标准自1997年12月1日起实施。本标准的附录A是标准的附录。
本标准的附录B、附录C是提示的附录。本标准由农业部渔业局提出。
本标准由全国渔船标准化技术委员会归口。本标推起草单位：山东省渔船检验局。本标准主要起草人：李永堂、王丽。201下载标准就来标准下载网

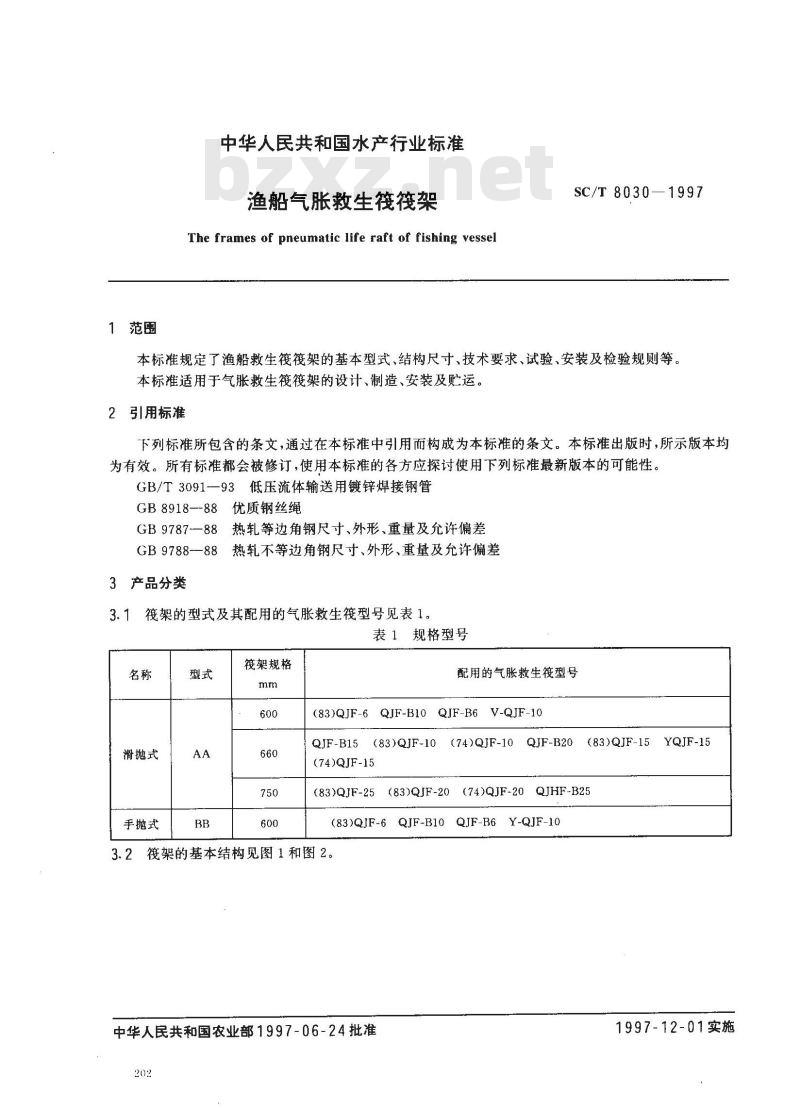

中华人民共和国水产行业标准
渔船气胀救生筏筏架
The frames of pneumatic life raft of fishing vesselSC/T 8030—1997
本标准规定了渔船救生筱筱架的基本型式、结构尺寸、技术要求、试验、安装及检验规则等。本标准适用于气胀救生筱筱架的设计、制造、安装及贮运。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3091-—93低压流体输送用镀锌焊接钢管GB8918--88优质钢丝绳
GB9787—88热轧等边角钢尺寸、外形、重量及允许偏差GB9788--88热轧不等边角钢尺寸、外形、重量及允许偏差3产品分类
筱架的型式及其配用的气胀救生筱型号见表1。表1规格型号
滑抛式
手抛式
筱架规格
配用的气胀救生筏型号
(83)QJF-6QJF-B10QJF-B6V-QJF-10QJF-B20
QJF-B15(83)QJF-10(74)QJF-10
(74)QJF-15
(83)QJF-15
(83)QJF-25(83)QJF-20
（74)QJF-20QJHF-B25
(83)QJF-6
筱架的基本结构见图1和图2。
中华人民共和国农业部1997-06-24批准202
QJF-B6Y-QJF-10
QJF-B10
YQJF-15
1997-12-01实施
SC/T8030—1997

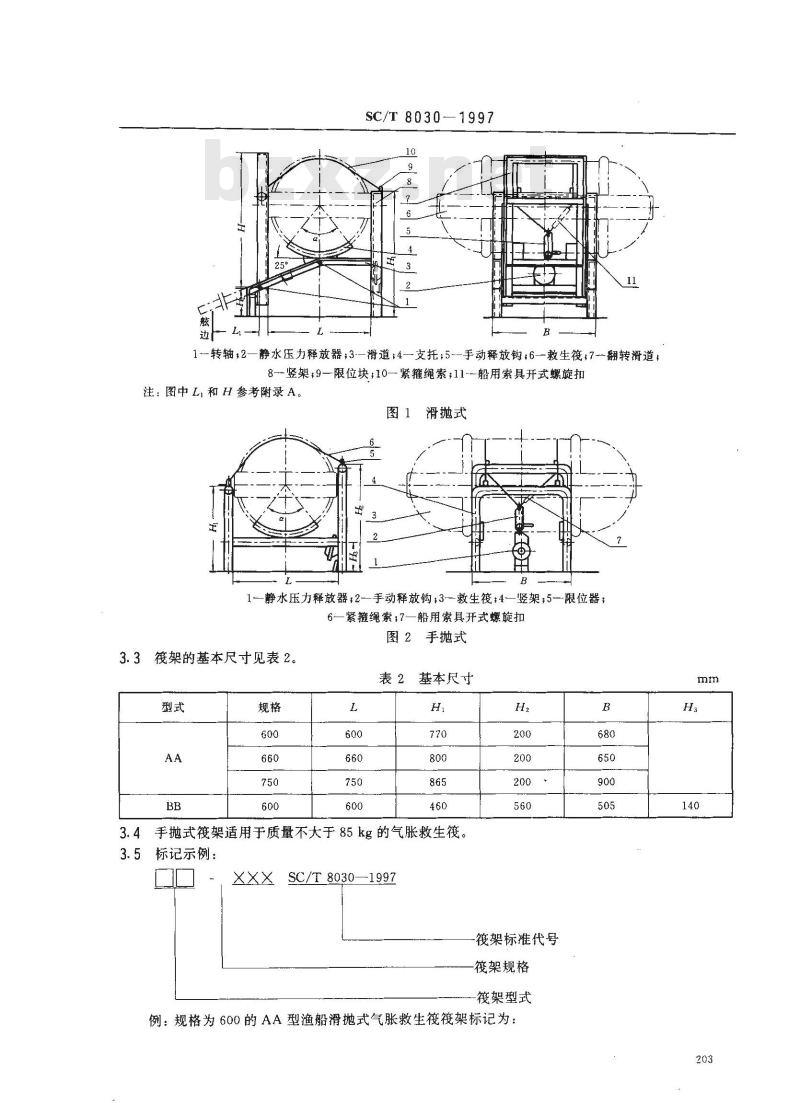

1一转轴，2—静水压力释放器，3滑道；4一支托：5--手动释放钩，6—救生筱：7翻转滑道8-竖架；9—限位块；10—紧箍绳索；11--船用索具开式螺旋扣注：图中Li和H参考附录A。
图1滑抛式
1-静水压力释放器；2手动释放钩;3救生;4—竖架;5-限位器；6一紧箍绳索;7一船用索具开式螺旋扣图2手抛式
3.3筱架的基本尺寸见表2。
表 2 基本尺寸
3.4手抛式筱架适用于质量不大于85kg的气胀救生筱。3.5标记示例：
SC/T8030—1997
筱架标准代号
筏架规格
筱架型式
例：规格为600的AA型渔船滑抛式气胀救生筱筱架标记为：B
SC/T 8030—1997
渔船架AA-600SC/T8030—1997

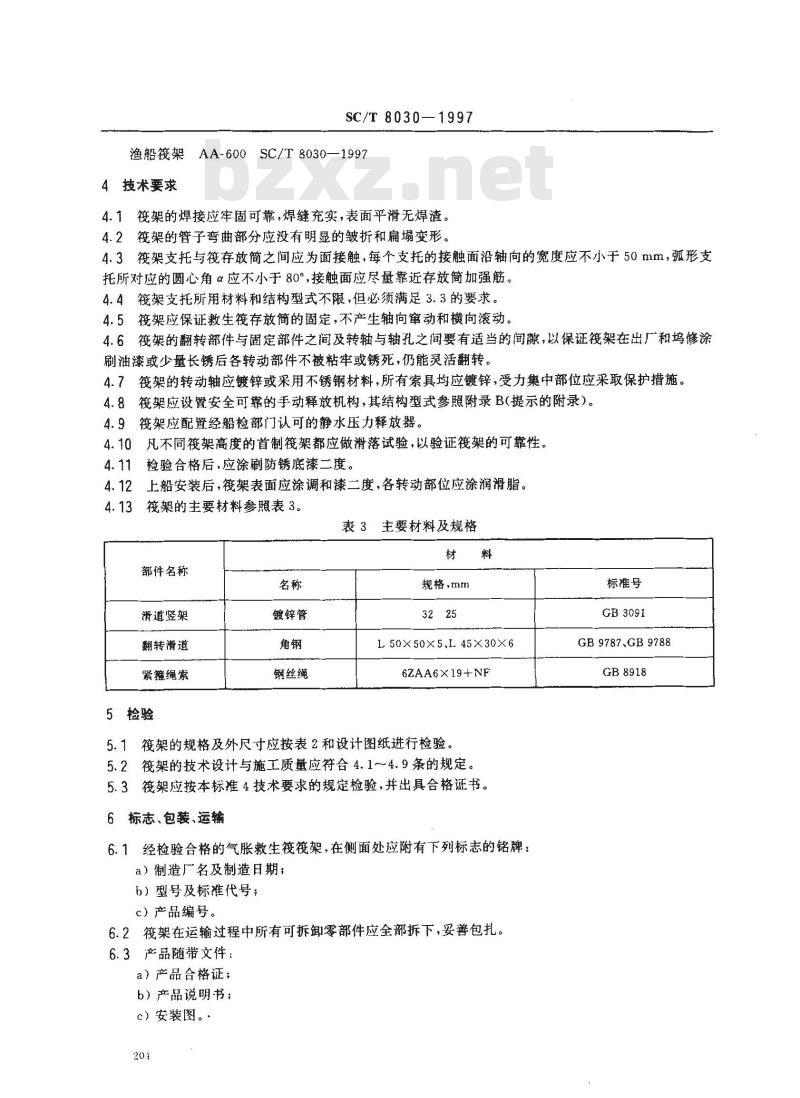

4技术要求
4.1筱架的焊接应牢固可靠，焊缝充实，表面平滑无焊渣。4.2筱架的管子弯曲部分应没有明显的皱折和扁塌变形。4.3筱架支托与筏存放简之间应为面接触，每个支托的接触面沿轴向的宽度应不小于50mm，孤形支托所对应的圆心角α应不小于80°,接触面应尽量靠近存放简加强筋。4.4筱架支托所用材料和结构型式不限，但必须满足3.3的要求。4.5筱架应保证救生筱存放简的固定，不产生轴向窜动和横向滚动。4.6筱架的翻转部件与固定部件之间及转轴与轴孔之间要有适当的间隙，以保证筱架在出厂和坞修涂刷油漆或少量长锈后各转动部件不被粘牢或锈死，仍能灵活翻转。4.7筏架的转动轴应镀锌或采用不锈钢材料，所有索具均应镀锌，受力集中部位应采取保护措施。4.8筱架应设置安全可靠的手动释放机构，其结构型式参照附录B（提示的附录）。4.9筱架应配置经船检部门认可的静水压力释放器。4.10凡不同筱架高度的首制筱架都应做滑落试验，以验证架的可靠性。4.11
检验合格后，应涂刷防锈底漆二度。上船安装后，筱架表面应涂调和漆二度，各转动部位应涂润滑脂。筱架的主要材料参照表3。
表3主要材料及规格
部件名称
滑道竖架
翻转滑道
紧绳索
5检验
镀锌管
钢丝绳
规格，mm
标准号
GB3091
150×50×5L45×30×6
6ZAA6X19+NF
5.1筱架的规格及外尺寸应按表2和设计图纸进行检验。5.2筱架的技术设计与施工质量应符合4.1~~4.9条的规定。5.3筱架应按本标准4技术要求的规定检验，并出具合格证书。6标志、包装、运输
6.1经检验合格的气胀救生筱筱架，在侧面处应附有下列标志的铭牌：a）制造厂名及制造日期；
b）型号及标准代号；
c）产品编号。
6.2筱架在运输过程中所有可拆卸零部件应全部拆下，妥善包扎。6.3产品随带文件：
a）产品合格证；
b）产品说明书；
c）安装图。
GB 9787、GB 9788
GB8918
SC/T 8030—1997

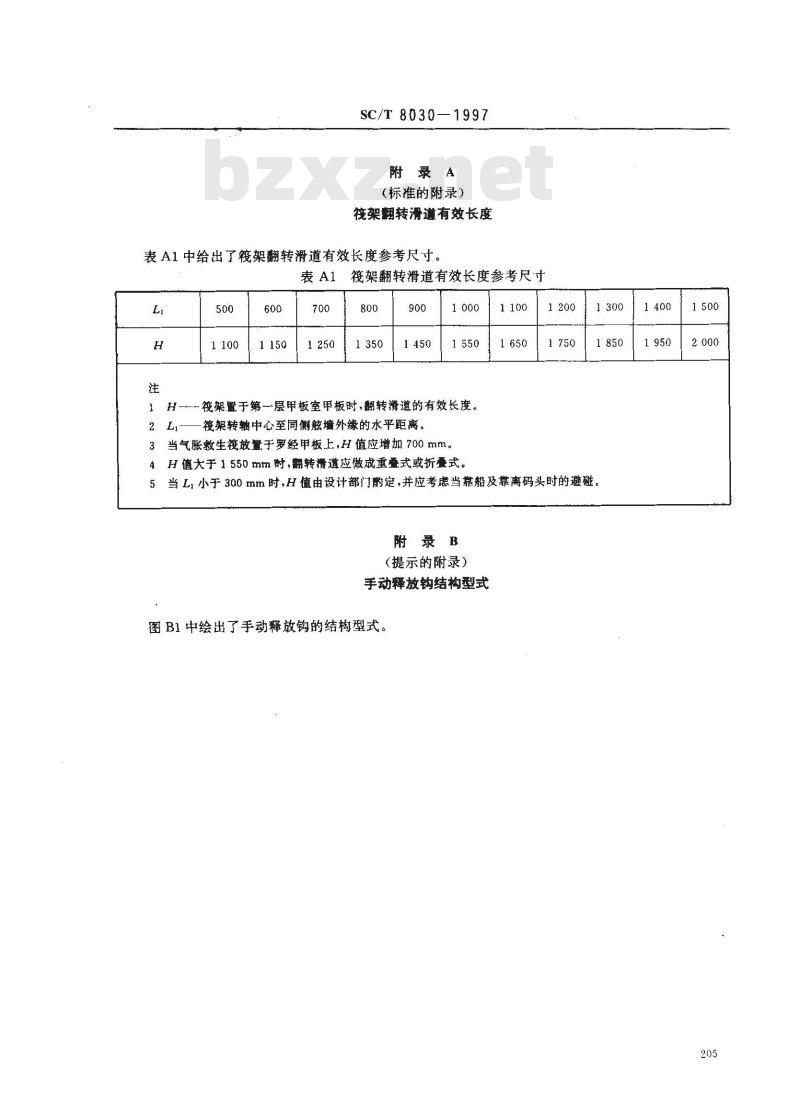

附录A
（标准的附录）
筏架翻转滑过有效长度
表A1中给出了筱架翻转滑道有效长度参考尺寸。表A1筱架翻转滑道有效长度参考尺寸L
H筱架暨于第一层甲板室甲板时，翻转滑道的有效长度。筱架转轴中心至同侧航墙外缘的水平距离。2 Li
3当气胀生筱放置于罗经甲板上，H值应增加700mm。1100
4 H 值大于 1 550 mm，翻转滑道应做成重叠式或折叠式。5当L，小于300mm时，H值由设计部门酌定，并应考虑当靠船及靠离码头时的避碰。附录B
（提示的附录）
手动释放钩结构型式
图B1中绘出了手动释放钩的结构型式。1400
SC/T8030--1997
1环，2---周定板；3一开口销；4—保险销；5—小环6—钉，7-释放钩，8—铆钉图B1手动释放钩结构图
附录C
（提示的附录）
气胀救生筏存放筒的尺寸和筱的质量表C1中给出气胀救生筱存放简的尺寸和筱的质量。206
(83)QJF-25
(83)QJF-20
(74)QIF-20
QJF-B25
83)QJF-15
(83)QJF-10
(74)QJF-10
QJF-B20
QJF-B15
Y-QJF-15
Y-QJF-10
QJF-B10
QJF-B6
(83)QJF-6
直径营
SC/T8030-1997
表C1气胀救生筏存放筒的尺寸和筏的质量长度
