【水产行业标准(SC)】 船用电子设备环境试验条件和方法 盐雾(Ka)

交通行业标准
中华人民共和国
船用电子设备环境试验条件和方法盐雾(Ka)
975983
JT 4522:6-92
SC 59. 6--92
2:6—
数号为
1·主题内容与适用范围
1.1本标准规定了盐雾(Ka)试验对试验设备的基本要求、试验条件和方法以及有关标准应包括的内容。
1.2本标准适用于考核船用电子设备的材料、零部件及其防护层的抗盐雾腐蚀的能力。2引用标准
JT4522.1、SC59.1船用电子设备环境试验条件和方法总则GB2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB5170.8电工电子产品环境试验设备基本参数检定方法盐雾试验设备3对试验设备的基本要求
3.1用于制造箱(室)的材料必须抗盐雾腐蚀和不影响试验结果。3.2应能提供本标准规定的试验条件。3.3盐雾不能直接喷射到样品上。3.4，顶部、四壁或其他部位所凝结的水点不能滴落在试验样品上，也不能再作喷雾用。4试验条件
4.1盐溶液
4.1.1浓度
盐溶液用化学纯氯化钠和蒸馏水配制，浓度为（5土0.1)%（质量）、盐雾收集液的浓度为（5土1)%（质量）。
4.1.2pH值
盐溶液在35士2℃时，pH值应在6.5～7.2之间。条件试验期间pH值应保持在这个范围内。在配制盐溶液时，允许用化学纯盐酸或氢氧化钠的稀溶液调整pH值，但浓度仍须符合4.1.1条的规定。4.2盐雾沉降率
4.2.1盐雾箱（室）的有效空间内的盐雾沉降率为1.0～2.0mL/80cm2·h(16h以上的平均值）。4.2.2盐雾沉降率的测定按GB5170.8中的3.2条进行。4.3试验温度
35±2℃。
4.4、试验时间
连续雾化，试验持续时间为24h、48h、96h、168h或由有关标准规定，国齐通1992-09-28批准
中华人民共和国
农业部
1993-05-01实施

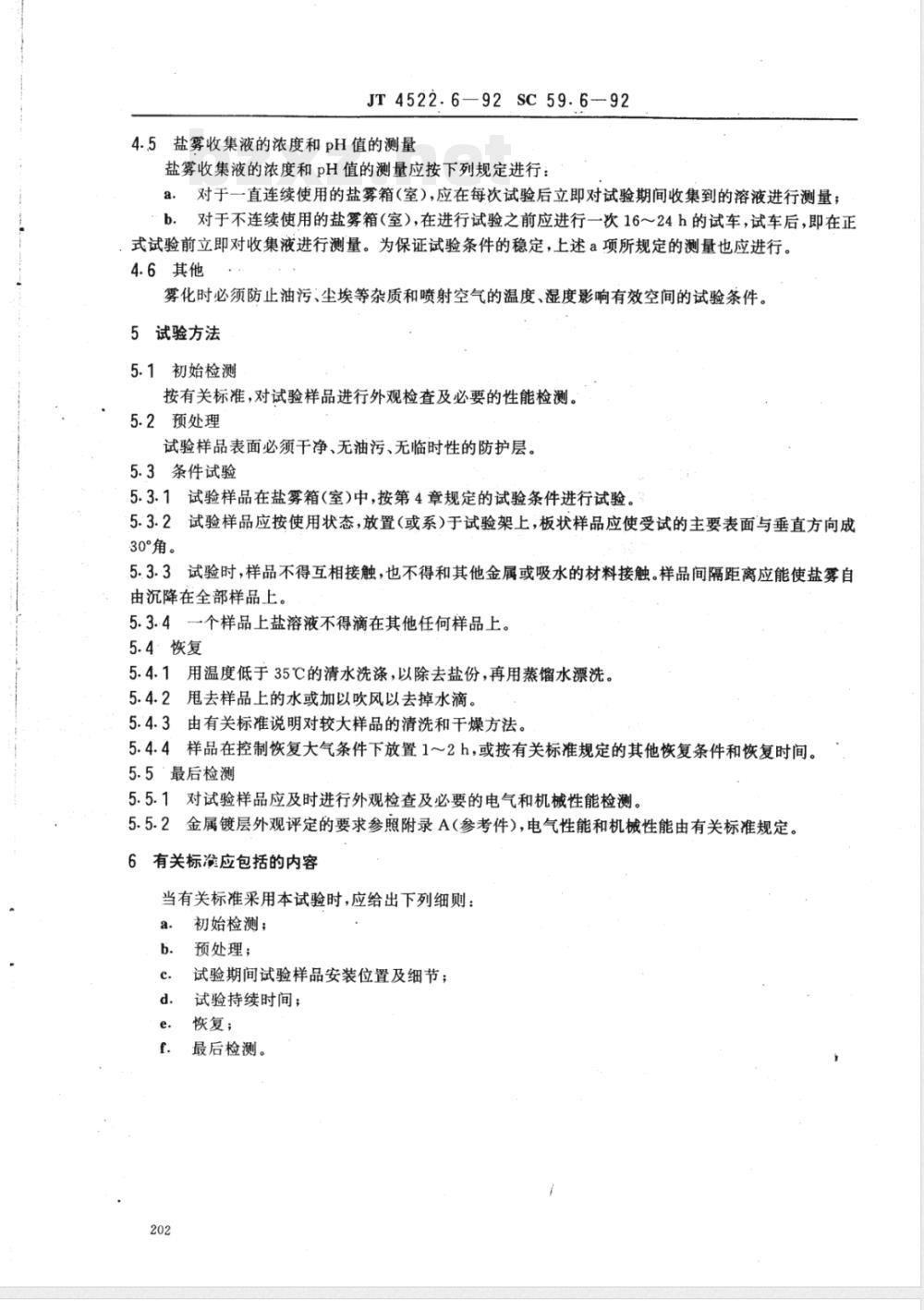

JT4522.6—92SC59.6-92
4.5盐雾收集液的浓度和pH值的测量盐雾收集液的浓度和pH值的测量应按下列规定进行：a．对于一直连续使用的盐雾箱（室），应在每次试验后立即对试验期间收集到的溶液进行测量；b.对于不连续使用的盐雾箱（室），在进行试验之前应进行一次16～24h的试车，试车后，即在正式试验前立即对收集液进行测量。为保证试验条件的稳定，上述a项所规定的测量也应进行。4.6其他
雾化时必须防止油污、尘埃等杂质和喷射空气的温度、湿度影响有效空间的试验条件。5试验方法
5.1初始检测
按有关标准，对试验样品进行外观检查及必要的性能检测。5.2预处理
试验样品表面必须干净、无油污、无临时性的防护层。5.3条件试验
5.3.1试验样品在盐雾箱（室）中，按第4章规定的试验条件进行试验。5.3.2试验样品应按使用状态，放置（或系）于试验架上，板状样品应使受试的主要表面与垂直方向成30°角。
5.3.3试验时，样品不得互相接触，也不得和其他金属或吸水的材料接触。样品间隔距离应能使盐雾自由沉降在全部样品上。
5.3.4个样品上盐溶液不得滴在其他任何样品上。5.4恢复
5.4.1用温度低于35℃的清水洗涤，以除去盐份，再用蒸馏水漂洗。5.4.2甩去样品上的水或加以吹风以去掉水滴。5.4.3由有关标准说明对较大样品的清洗和干燥方法。5.4.4样品在控制恢复大气条件下放置1～2h，或按有关标准规定的其他恢复条件和恢复时间。5.5最后检测
5.5.1对试验样品应及时进行外观检查及必要的电气和机械性能检测。5.5.2
金属镀层外观评定的要求参照附录A（参考件），电气性能和机械性能由有关标准规定。6有关标准应包括的内容下载标准就来标准下载网
当有关标准采用本试验时，应给出下列细则：a.
初始检测；
预处理；
试验期间试验样品安装位置及细节；试验持续时间；
恢复；
最后检测。
铜-镍-铬
镍-铬
JT4522.6-92SC59:6-92
附录A
试验结果评定的要求
(参考件）
底金属
铜和铜合金
铜和铜合金
铜和铜合金
铜和铜合金
表面不出现白色或庚色腐蚀物
表面无棕锈
表面无铜绿
表面无铜绿
表面无灰色或浅绿色腐蚀物
表面无浅绿色腐蚀物
附加说明：
本标准由中华人民共和国交通部、原国家水产总局提出。求
本标准由交通部标准计量研究所、中国水产科学研究院渔业机械仪器研究所归口。本标准由船检局广州分局、电子工业部第五研究所负责起草，由交通部标准计量研究所负责修订。本标准主要起草人徐鸿安、刘玉堂。第一次修订人衰顺才。本标准于1984年12月首次发布，于1992年修订。203
zs-9za s
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
