【水产行业标准(SC)】 渔船轴带交流发电机组安装技术要求

SC/T8100—2000

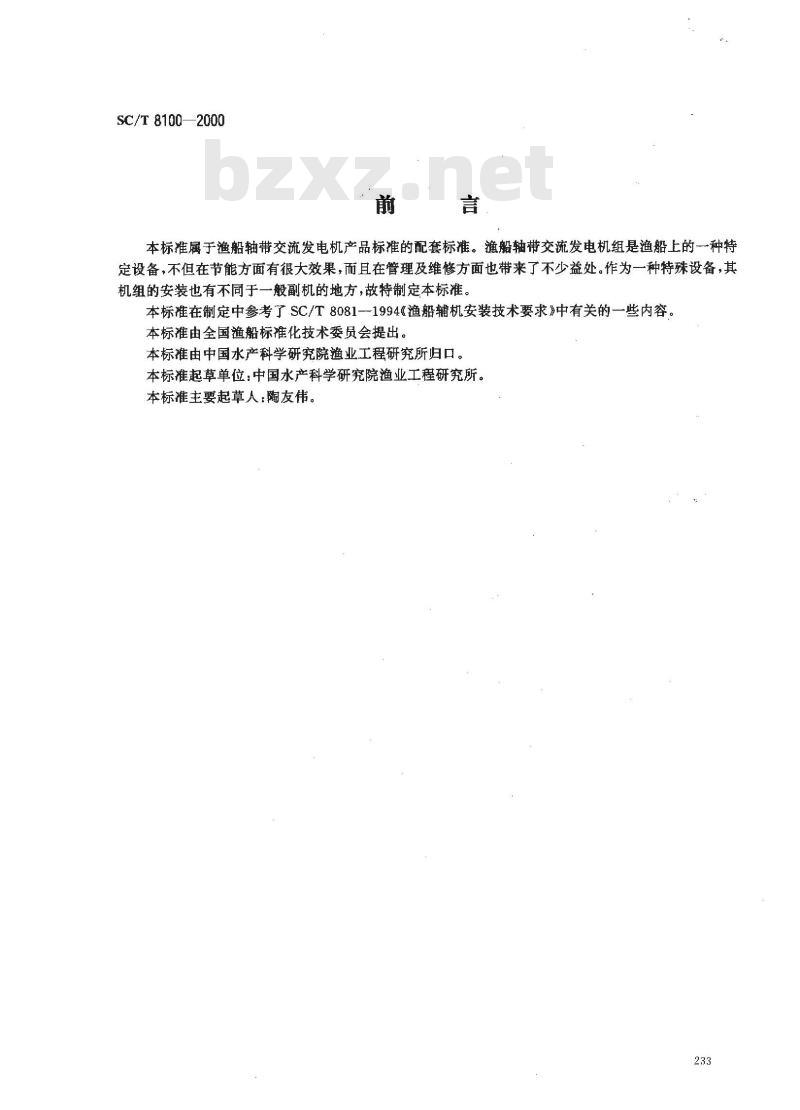

本标准属于渔船轴带交流发电机产品标准的配套标准。渔船轴带交流发电机组是渔船上的一种特定设备，不但在节能方面有很大效果，而且在管理及维修方面也带来了不少益处。作为一种特殊设备，其机组的安装也有不同于一般副机的地方，故特制定本标准。本标准在制定中参考了SC/T8081-1994渔船辅机安装技术要求》中有关的一些内容。本标准由全国渔船标准化技术委员会提出。本标准由中国水产科学研究院业工程研究所归口。本标准起草单位：中国水产科学研究院渔业工程研究所。本标准主要起草人：陶友伟。
中华人民共和国水产行业标准www.bzxz.net

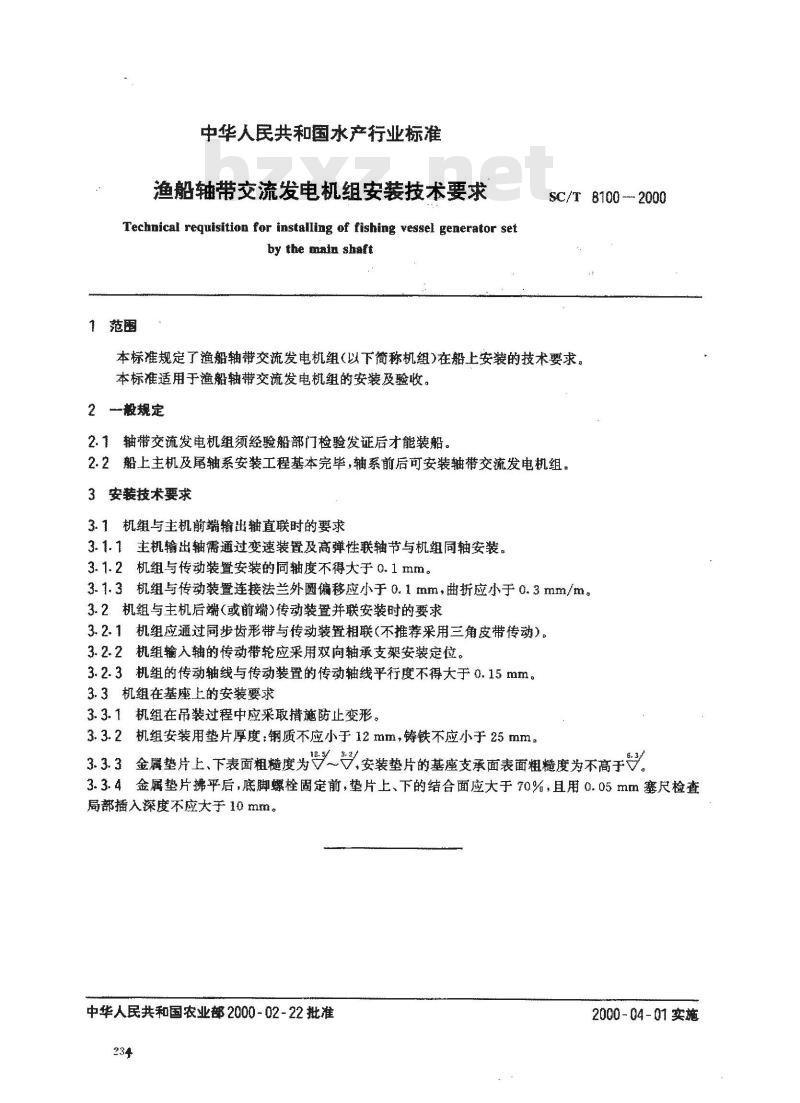

渔船轴带交流发电机组安装技术要求Technical requisition for installing of fishing vessel generator setby the unain shart
SC/T8100-2000
本标准规定了渔船轴带交流发电机组（以下简称机组)在船上安装的技术要求，本标准适用于渔船轴带交流发电机组的安装及验收。2般规定
2.1轴带交流发电机组须经验船部门检验发证后才能装船。2.2船上主机及屠轴系安装工程基本完毕，轴系前后可安装轴带交流发电机组。3安装技术要求
3.1机组与主机前端输出轴直联时的要求3.1.1主机输出轴需通过变速装置及高弹性联轴节与机组同轴安装。3.1.2机组与传动装置安装的同轴度不得大于0.1mm。3.1.3机组与传动装置连接法兰外圆偏移应小于0.1mm，曲折应小于0.3mm/m。3.2机组与主机后端（或前端）传动装置并联安装时的要求3.2.1机组应通过同步齿形带与传动装置相联（不推荐采用三角皮带传动）3.2.2机组输入轴的传动带轮应采用双向轴承支架安装定位。3.2.3机组的传动轴线与传动装置的传动轴线平行度不得大于0.15mm3.3机组在基座上的安装要求
3.3.1机组在吊装过程中应来取措施防止变形。3.3.2机组安装用垫片厚度：钢质不应小于12mm，铸铁不应小于25mm3.3.3金属垫片上、下表面粗糙度为~、安装垫片的基座支承面表面粗糙度为不高于V3.3.4金属垫片拂平后，底脚螺栓固定前，垫片上、下的结合面应大于70%，且用0.05mm塞尺检查周部插入深度不应大于10mm。
中华人民共和国农业2000-02-22批准234
2000-04-01实施
