【机械行业标准(JB)】 电缆金属套 第二部分 铅套

中华人民共和压机械戒行业标准JB/T5268.21991
1991-06-284
1992-07-01面
G2 0P pEe/
JB/T5268.21991
本标准参照采用IEC55—2(1981）《额定电压18/30kV及以下铜芯或铝芯纸绝缘金属护套电缴（不包括压气电缆和充油电缆）第2部分：概述和结构要求》。1主题空容与适用范围
1.1主题内容
本标准规定了电缆用铅套的型号、技术要求、试验方法和检验规则。1.2适用范围
1.2.1本标准适用于交流额定电压35kV及以下的纸绝缘电力电缆用铅套和长期工作内部压力不大于0.07MPa的通信电缆用铅套。控制电缆或信号电缆用铅套可以参照采用。1.2.2本标准不适用于具有其他特殊要求或结构的铅套。1.2.3本标准应与JB5268.1一起使用。2引用标准
GB2952.2电缆外护层第2部分：金属套电缆通用外护层GB4103
3型号
铅基合金化学分析方法
铅套的型号为Q。
4技术要求
4.1铅套应用铅合金制造。铅合金应含有0.4%～0.8%的锑和0.02%～0.06%的铜，余量为铅（简称铅锑铜合金或Pb--Sb--Cu合金），或含有0.2%~0.4%的锡、0.4%～0.6%的锑和0.02%0.06%的铜，余量为铅（简称铅锡锑铜合金或Pb一Sn一Sb一Cu合金）。也可以采用与上述铅合金性能同等或以上的其他铅合金。在铅合金中，除有效成分外，其他杂质含量应不大于GB469中Pb一2号铅锭的规定。4.2铅套厚度
4.2.1铅套的标称厚度与铅套前的假定直径和电缆类型有关，应采用公式（1）计算确定，但最小标称厚度应符合表1的规定。
式中：A一—铅套的标称厚度，m.m，计算值应修约至小数后一位；D铅套前定直径，即缆芯的定直径，mm，按GB2952.2附录A规定进行计算，计算值应修约至小数后一位
a和b系数，应符合表1的规定。

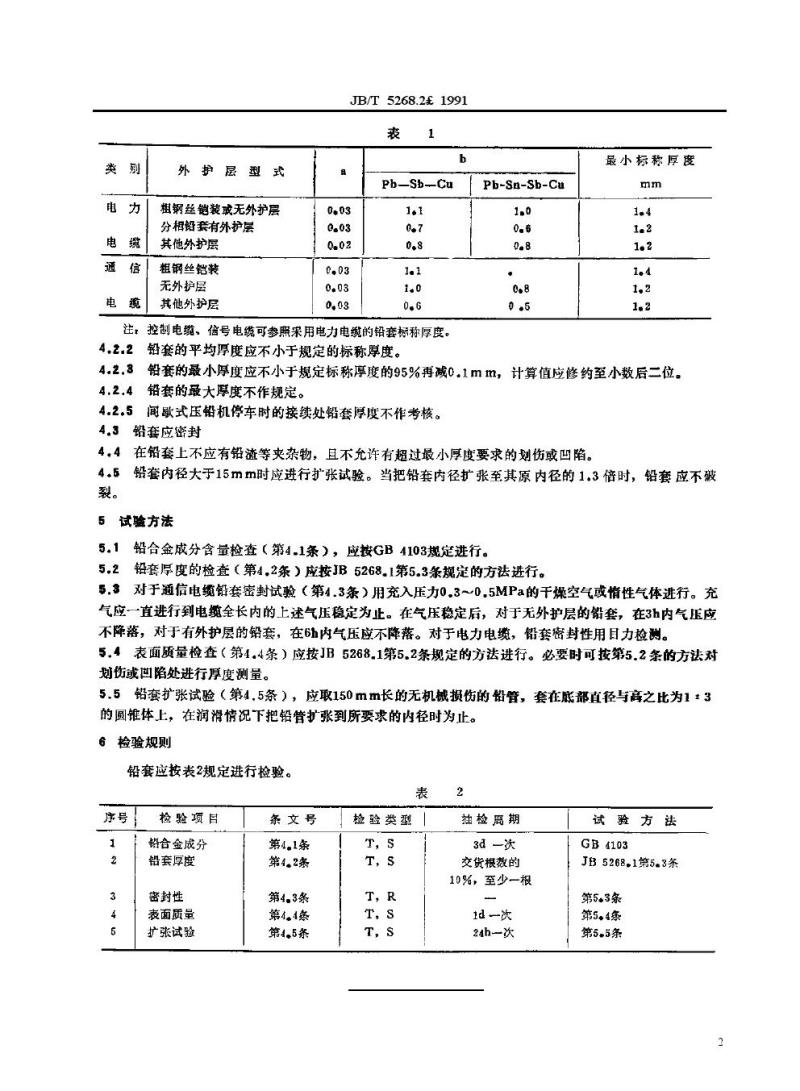

1991-06-28
1992-07-01
外护层型式
粗钢丝铛装或无外护层
分相铅套有外护层
其他外护层
粗钢丝铠装
无外护层
其他外护层
JB/T5268.21991
Ph-Sb--Cu
控制电缆、信号电缆可参照采用电力电缆的铅套标称厚度。注，
铅套的平均厚度应不小于规定的标称厚度。4.2.2
Pb-Sn-Sb-Cu
最小标称厚度
铅套的最小厚度应不小于规定标称厚度的95%再减0.1mm，计算值应修约至小数后二位。4.2.3
铅套的最大厚度不作规定。
间歇式压铅机停车时的接续处铅套厚度不作考核。4.2.5
4.3铅套应密封
4.4在铅套上不应有铅渣等夹杂物，且不允许有超过最小厚度要求的划伤或凹陷。4.5铅套内径大于15mm时应进行扩张试验。当把铅套内径扩张至其原内径的1.3倍时，铅套应不破裂。
5试验方法
铅合金成分含量检查（第4.1条），应按GB4103规定进行。5.1
5.2铅套厚度的检查（第4.2条）应按JB5268.1第5.3条规定的方法进行。5.3对于通信电绩铅套密封试验（第4.3条）用充入压力0.3~0.5MPa的干燥空气或情性气体进行。充气应一直进行到电缆全长内的上述气压稳定为止。在气压稳定后，对于无外护层的铅套，在3h内气压应不降落，对于有外护层的铅套，在6h内气压应不降落。对于电力电缆，铅套密封性用目力检测。5.4表面质量检查（第4.4条）应按JB5268.1第5.2条规定的方法进行。必要时可按第5.2条的方法对划伤或回陷处进行厚度测量。
5.5铅套扩张试验（第4.5条），应取150mm长的无机械损伤的铅管，套在底部直径与高之比为1：3的圆锥体上，在润滑情况下把铅管扩张到所要求的内径时为止。6检验规则
铅套应按表2规定进行检验。
检验项目
铅合金成分
铅套厚度
密封性
表面质量
扩张试验
条文号
第41条
第4。2条
第4.3条
第4。4条
第4。5条
检验类型
抽检周期
3d一次
交货根数的
10%，至少一根
id一次此内容来自标准下载网
24h次
试验方法
GB4103
JB5268.1第5.3条
第5。3条
第5。4条
第5.5条

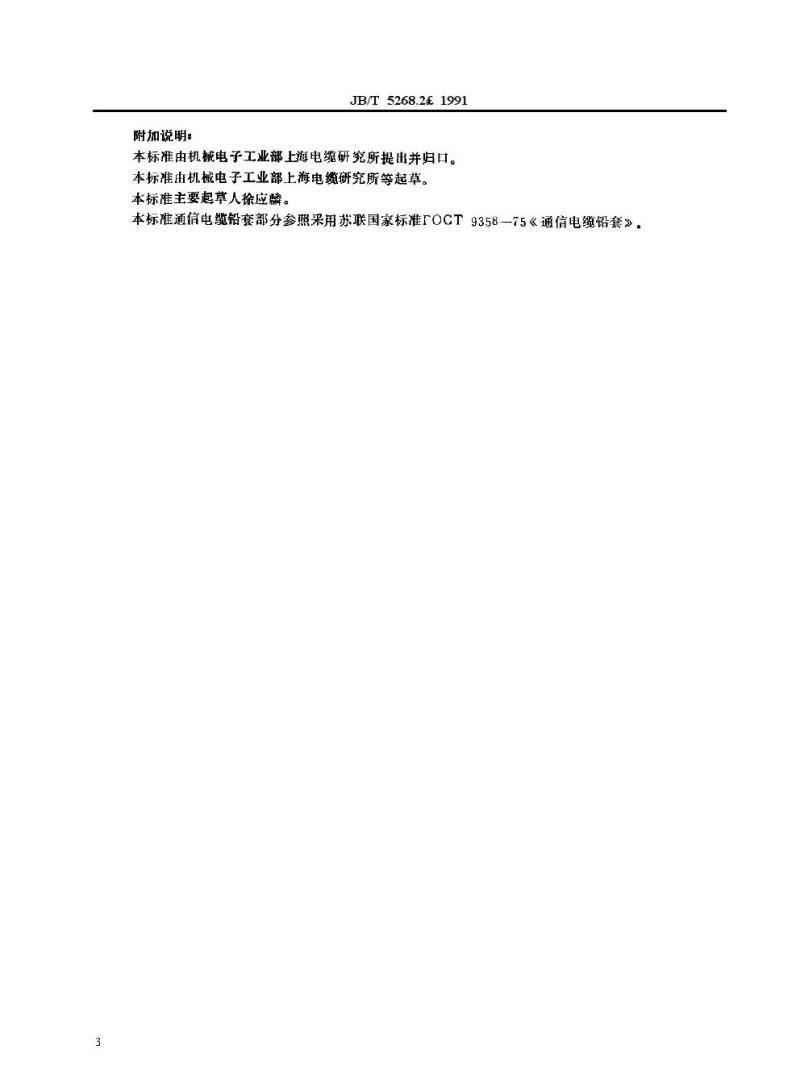

附加说明：
JB/T5268.21991
本标准由机械电子工业部上海电缆研究所提出并归口。本标准由机械电子工业部上海电缆研究所等起草。本标准主要起草人徐应麟。
本标准通信电缆铅套部分参照采用苏联国家标准FOCT9358-75《通信电缆铅套》。E
5268.21991
880A1230
19XXAXX
100044
XXX,XXX
http://JB.ac.cn
166189
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
