【机械行业标准(JB)】 电缆金属套 第1部分 总则

中华人民共和压机械戒行业标准JB/T5268.11991
1991-06-284
1992-07-01面
G 20P uxDEe/

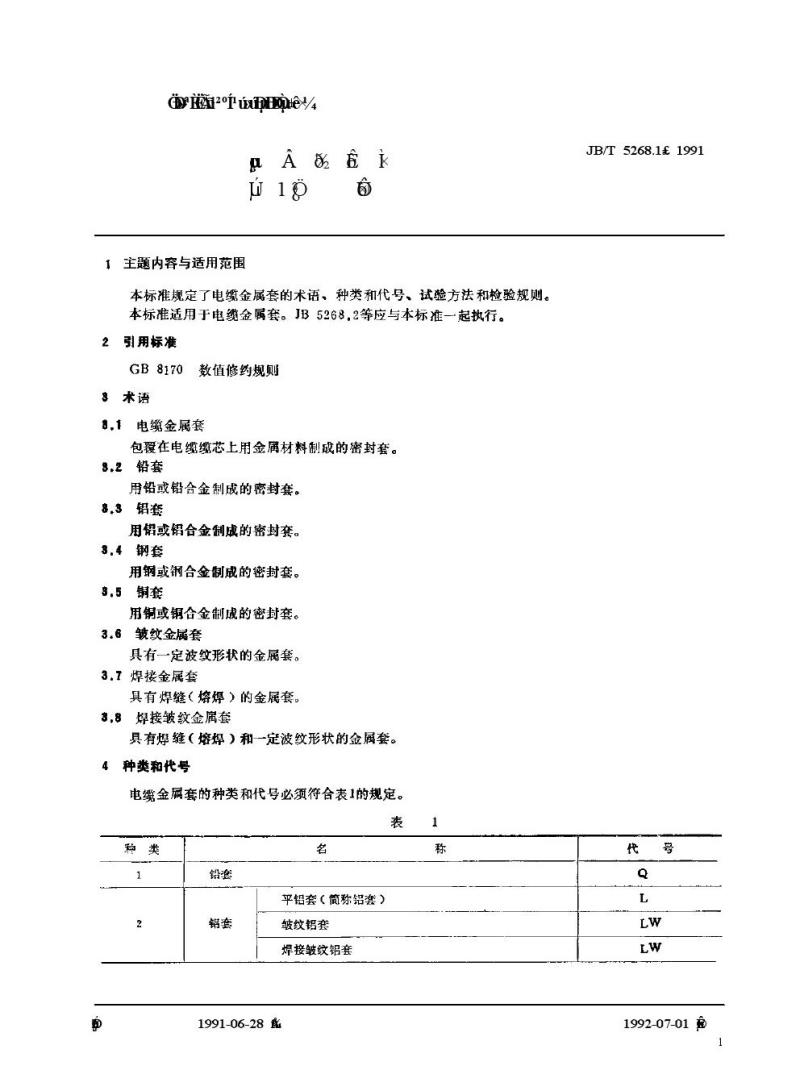

主题内容与适用范围
本标准规定了电缆金属套的术语、种类和代号、试验方法和检验规则。本标准适用于电缆金属套。JB5268.2等应与本标准一起执行。引用标准
GB8170
3术语
数值修约规则
.1电缆金属套
包覆在电缆继芯上用金属材料制成的密封套。3.2铅套
用铅或铅合金制成的密封套。
8.3铝套
用铝或铝合金制成的密封套。
3.4钢套
用钢或钢合金制成的密封套。
3.5铜套
用铜或铜合金制成的密封套。
3.6皱纹金属套
具有一定波纹形状的金属套。
3.7焊接金属套
具有焊缝（熔焊）的金属套。
3.8焊接皱纹金属套
具有焊缝（熔焊）和一定波纹形状的金属套。4种类和代号
电缆金属套的种类和代号必须符合表1的规定。表
平铝套（简称铝套）
皱纹铝套
焊接皱纹铝套
1991-06-28鼠
JB/T5268.1±1991
1992-07-01

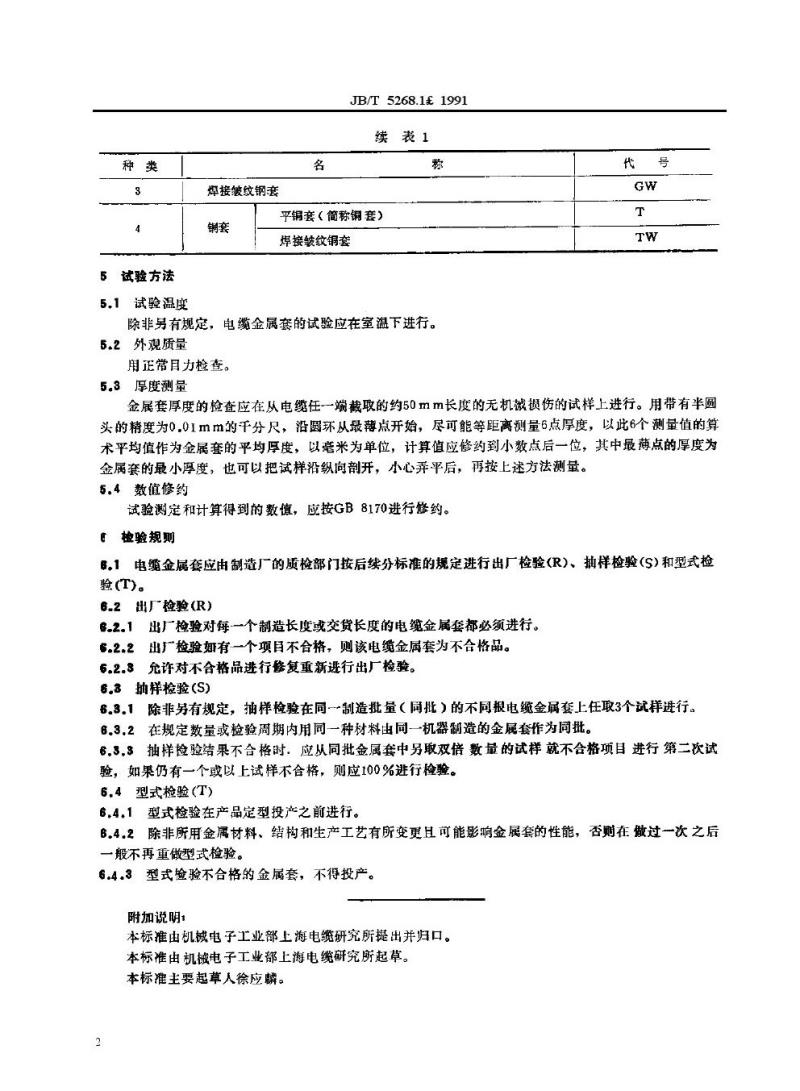

5试验方法
5.1试验温度
焊接皱纹钢套
JB/T5268.11991
续表1
平铜套（简称铜套）
焊接皱纹铜套
除非另有规定，电金属套的试验应在室温下进行。5.2外观质量
用正常目力检查。
5.3厚度测量
金属套厚度的检查应在从电缆任一端截取的约50mm长度的无机裁损伤的试样上进行。用带有半圆头的精度为0.01mm的千分尺，沿圆环从最薄点开始，尽可能等距离测量6点厚度，以此6个测量值的算术平均值作为金属套的平均厚度，以毫米为单位，计算值应修约到小数点后一位，其中最薄点的厚度为金属套的最小厚度，也可以把试样沿纵向剖开，小心弄平后，再按上述方法测量。5.4数值修约
试验测定和计算得到的数值，应按GB8170进行修约。E检验规则
B.1电缆金属套应由制造厂的质检部门按后续分标准的规定进行出厂检验(R)、抽样检验(S)和型式检验(T)。
6.2出厂检验(R)
6.2.1出厂检验对每一个制造长度或交货长度的电缆金属套都必须进行。6.2.2出厂检验如有一个项目不合格，则该电缆金属套为不合格品。6.2.3允许对不合格品进行复重新进行出厂检验。6.3抽样检验(S)
6.3.1除非另有规定，抽样检验在同一制造批量（同批）的不同根电缆金属套上任取3个试样进行。6.3.2在规定数量或检验周期内用同一种材料由同一机器制造的金展套作为同批。6.3.3抽样检验结果不合格时，应从同批金属套中另取双倍数量的试样就不合格项目进行第二次试验，如果仍有一个或以上试样不合格，则应100%进行检验。6.4型式检验(T)
6.4.1型式检验在产品定型投产之前进行。6.4.2除非所用金属材料、结构和生产工艺有所变更且可能影响金属套的性能，否购在做过一次之后一般不再重做型式检验。
6.4.3型式检验不合格的金属套，不得投产。附加说明：
本标推由机械电子工业部上海电缆研究所提出并归口。本标准由机械电子工业都上海电缆研究所起草。本标准主要起草人徐应麟。
