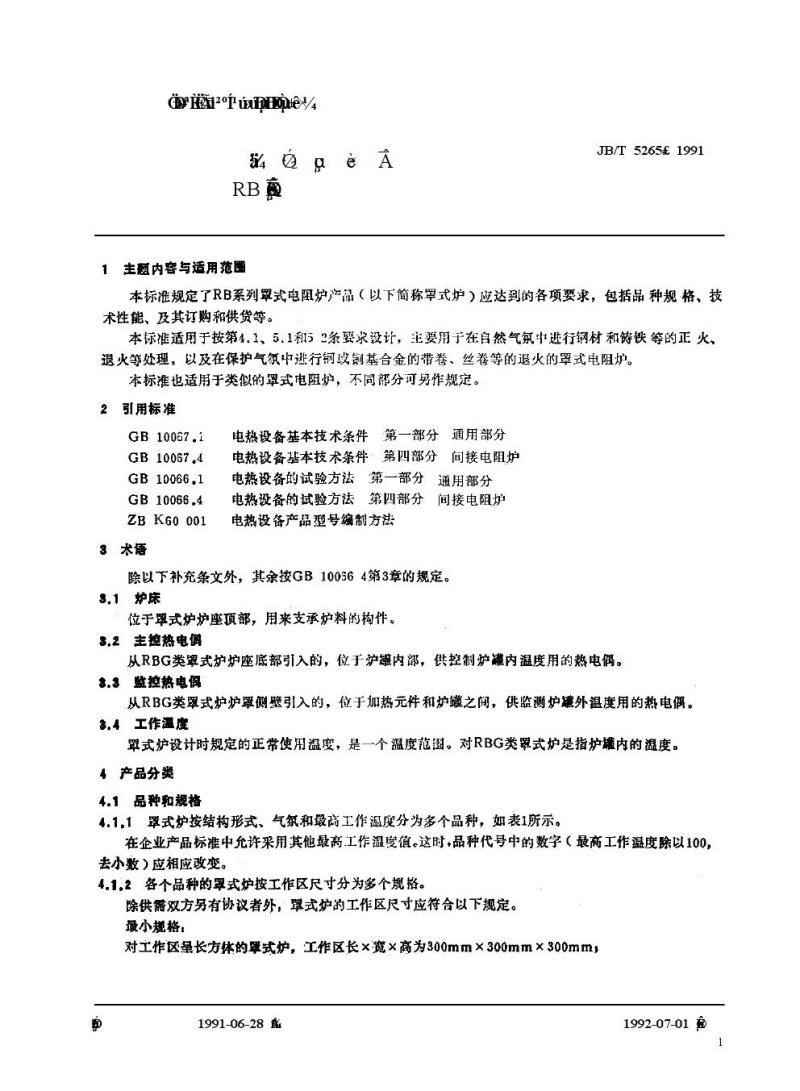

1 主题内容与适用范围
JB/T5265-1991标准规定了RB系列罩式电阻炉产品（以下简称罩式炉）应达到的各项要求，包括品种规格、技术性能及订购和供货等内容。本标准适用于按第4.1、5.1和5.2条要求设计，主要用于在自然气氛中进行钢材和铸铁等的正火、退火等处理，以及在保护气氛中进行钢或有色合金带卷、丝卷等的退火的罩式电阻炉。本标准也适用于类似的罩式电阻炉，不同部分可另行规定。
2 规范性引用文件
本标准引用的文件如下：
- GB 10067.1
- GB 10067.4
- GB 10066.1
- GB 10066.4
- ZBK60001
3 术语
除以下补充条文外，其余按GB10056第3章的规定：
3.1 炉床：位于罩式炉炉座顶部，用来支承炉料的构件。
3.2 主控热电偶：从RBG类罩式炉炉座底部引入，位于炉罐内部，用于控制炉罐内温度。
3.3 监控热电偶：从RBG类罩式炉炉罩侧壁引入，位于加热元件和炉箍之间，用于监测炉膛外温度。
3.4 工作温度：氧式炉设计时规定的正常使用温度范围，对于RBG类罩式炉指炉膛内的温度。
4 产品分类
4.1 品种和规格
4.1.1 罩式炉按结构形式、气氛和最高工作温度分为多个品种，具体如表1所示。在企业产品标准中允许采用其他最高工作温度值，此时品种代号中的数字（最高工作温度除以100，去小数）应相应改变。
4.1.2 各个品种的罩式炉按工作区尺寸分为多个规格。除供需双方另有协议外，罩式炉的工作区尺寸应符合以下规定：
- 最小规格：
- 长方体：工作区长×宽×高为300mm×300mm×300mm
- 圆柱体：工作区直径×高度为300mm×300mm
- 其余规格：
各尺寸分别按100mm递增，到600mm后按200mm递增。工作区在炉膛内的位置应在罩式炉产品说明书所附图样上标明。

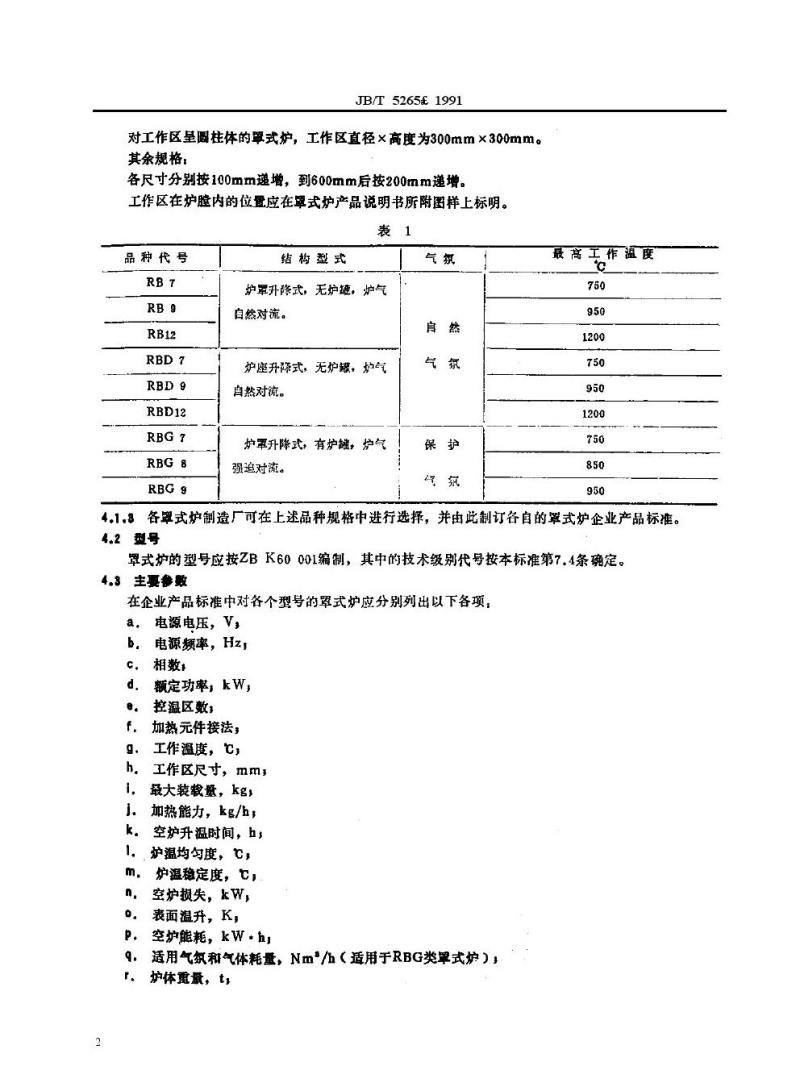

表1 罩式炉品种规格
品种代号 | 结构型式 | 气氛 | 最高工作温度(℃)
RBT | 炉罩升降式，无炉罐，自然对流 | 自然 | 750
RB | 炉座升降式，无炉罐，自然对流 | 气氛 | 950
RB12 | 炉罩升降式，有炉罐，强迫对流 | 保护气氛 | 1200
RBD7 | 炉罩升降式，有炉罐，自然气氛 | 自然 | 750
RBD9 | 炉罩升降式，有炉罐，保护气氛 | 气氛 | 950
RBD12 | 炉罩升降式，有炉罐，保护气氛 | 保护气氛 | 1200
RBG | 炉罩升降式，有炉罐，保护气氛 | 保护气氛 | 750–950–1200bzxZ.net
4.1.3 各厂可在上述品种规格中选择，并制订各自的企业产品标准。
4.2 型号
罩式炉的型号应按ZBK60001编制，技术级别代号按本标准第7.4条确定。
4.3 主要参数
企业产品标准应列出以下各项：
a. 电源电压(V)
b. 电源频率(Hz)
c. 相数
d. 额定功率(kW)
e. 控温区数
f. 加热元件接法
g. 工作温度
h. 工作区尺寸(mm)
i. 最大装载量(kg)
j. 加热能力(kg/h)
k. 空炉升温时间(h)
l. 炉温均匀度(℃)
m. 炉温稳定度(℃)
n. 空炉损失(kW)
o. 表面温升(K)
p. 空炉能耗(kW·h)
q. 适用气氛和气体耗量(Nm³/h，适用于RBG类)
r. 炉体重量(t)
s. 罩式炉最高工作温度

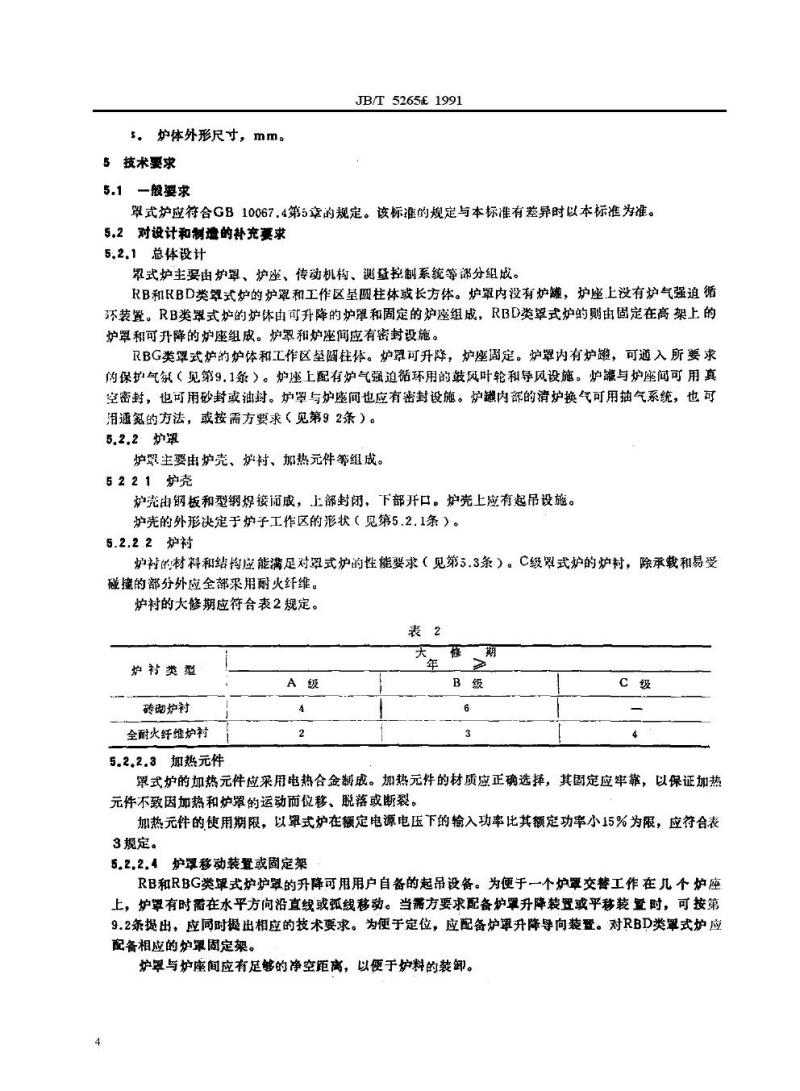

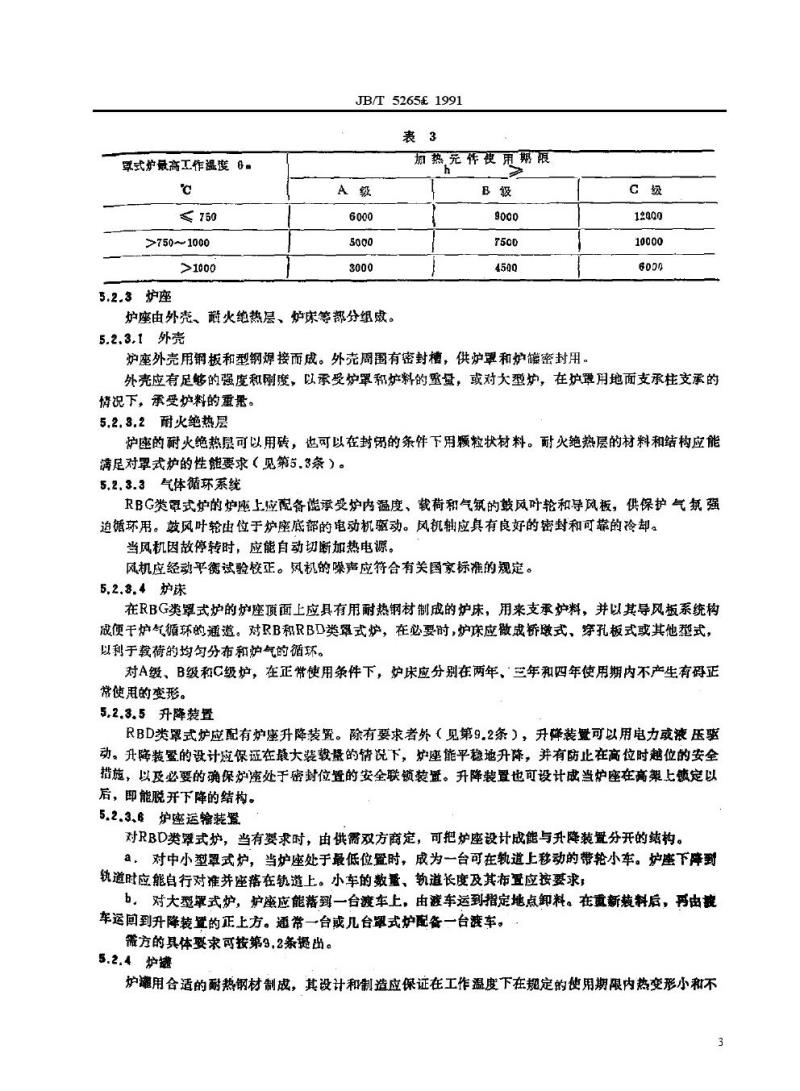

5.2.3 炉座
炉座由外壳、耐火绝热层、炉床等部分组成：
5.2.3.1 外壳
炉座外壳由钢板和型钢焊接而成，周围有密封槽供炉罩和炉罐密封用。外壳应有足够的强度和刚度，以承受炉罩和炉料的重量，或在大型炉中由地面支承柱承重。
5.2.3.2 耐火绝热层
耐火绝热层可用砖或颗粒状材料。材料和结构应满足罩式炉性能要求。
5.2.3.3 气体循环系统
RBG类罩式炉的炉座应配备能承受炉内温度、载荷和气氛的鼓风叶轮和导风板，用于保护气氛下的强制循环。鼓风叶轮由位于炉座底部的电动机驱动。
