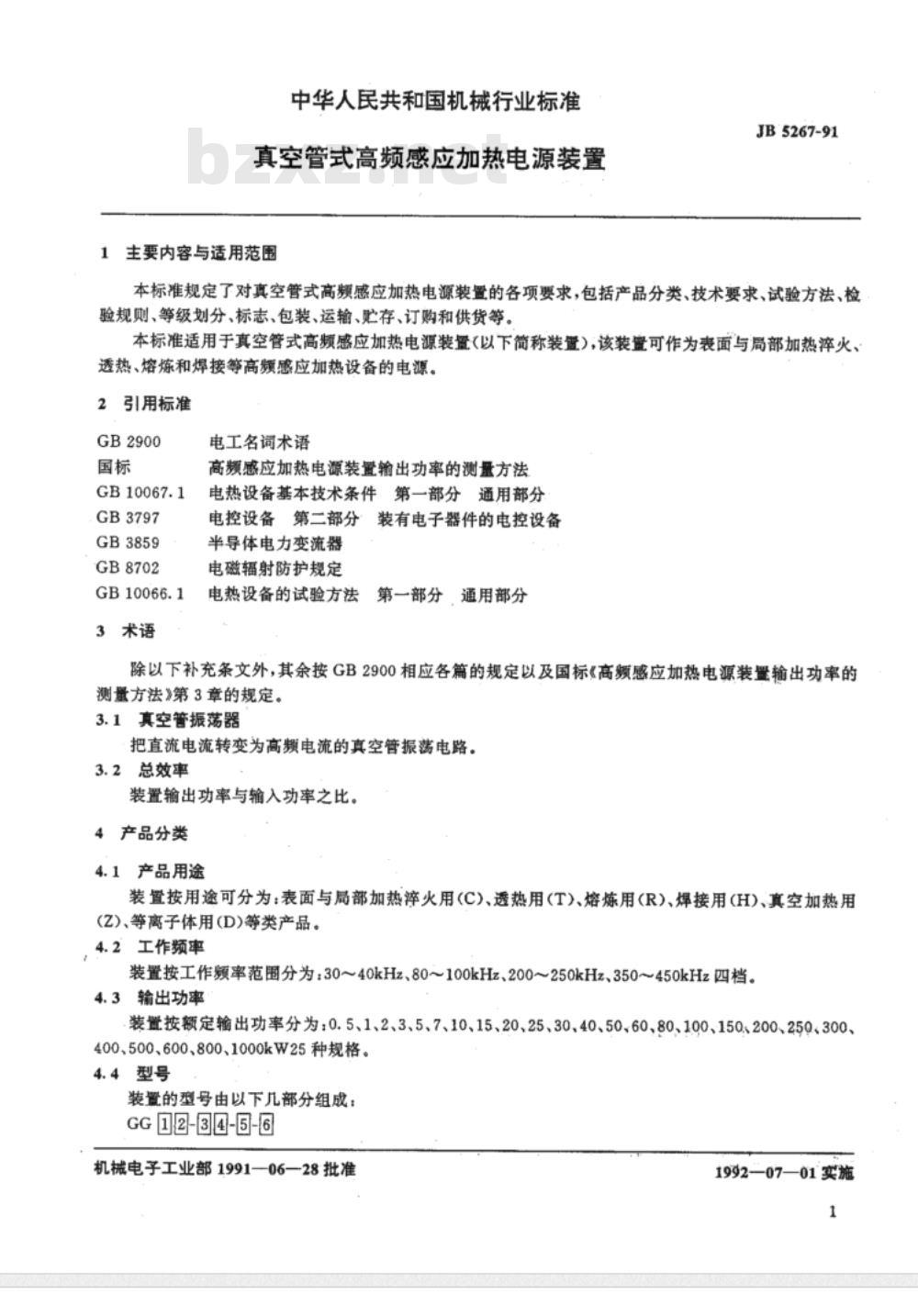

【机械行业标准(JB)】 真空管式高频感应加热电源装置

1 主题内容与适用范围
JB5267-91标准规定了真空管式高频感应加热电源装置（以下简称装置）的各项要求，包括产品分类、技术要求、试验方法、检验规则、等级划分、标志、包装、运输、储存、订购和供货。本标准适用于装置作为表面与局部加热、透热、熔炼和焊接等高频感应加热设备的电源。
2 规范性引用文件
本标准引用以下文件：
- GB2900
- GB10067.1
- GB3797
- GB3859
- GB8702
- GB10066.1
3 术语
除以下补充条文外，其余按GB2900及国标《高频感应加热电源装置输出功率的测量方法》第3章规定：
3.1 真空管振荡器：将直流电流转变为高频电流的真空管振荡电路。
3.2 总效率：装置输出功率与输入功率之比。
4 产品分类
4.1 产品用途
装置按用途可分为表面与局部加热用(C)、透热用(T)、熔炼用(R)、焊接用(H)、真空加热用(Z)、等离子体用(D)等。
4.2 工作频率
装置按工作频率范围分为四档：30～40 kHz、80～100 kHz、200～250 kHz、350～450 kHz。
4.3 输出功率
装置按额定输出功率分为0.5、1、2、3、5、7、10、15、20、25、30、40、50、60、80、100、150、200、250、300、400、500、600、800、1000 kW共25种规格。

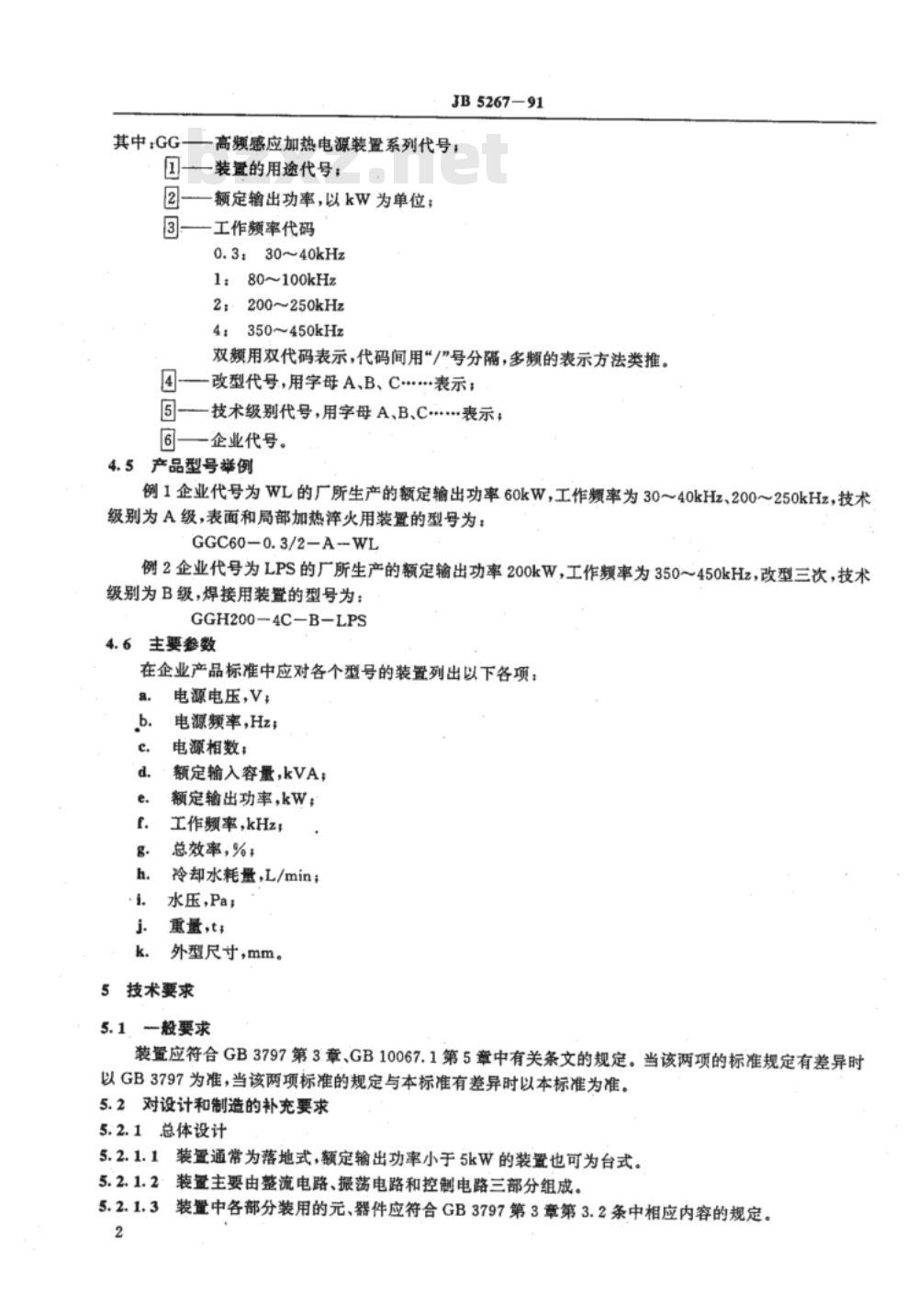

4.4 型号
装置型号由系列代号、用途代号、额定输出功率(kW)、工作频率代码、改型代号、技术级别代号及企业代号组成。工作频率代码：0.3=30~40 kHz, 1=80~100 kHz, 2=200~250 kHz, 4=350~450 kHz。双频用代码间用“/”分隔，多频类推。
4.5 产品型号举例
例1：企业代号WL，额定输出功率60 kW，工作频率30~40 kHz/200~250 kHz，技术级别A级，表面与局部加热淬火用，型号：GGC60-0.3/2-A-WL。
例2：企业代号LPS，额定输出功率200 kW，工作频率350~450 kHz，改型三次，技术级别B级，焊接用，型号：GGH200-4C-B-LPS。
4.6 主要参数
企业标准应列出各型号的以下参数：电源电压(V)、电源频率(Hz)、相数、额定输入容量(kVA)、额定输出功率(kW)、工作频率(kHz)、总效率(%)、冷却水耗量(L/min)、水压(Pa)、重量(t)、外形尺寸(mm)。
5 技术要求
5.1 一般要求
装置应符合GB3797第3章及GB10067.1第5章规定，当两项标准有差异时以GB3797为准，本标准与前述标准有差异时以本标准为准。
5.2 对设计和制造的补充要求
5.2.1 总体设计
5.2.1.1 装置通常为落地式，额定输出功率小于5 kW的装置可为台式。Www.bzxZ.net
5.2.1.2 装置主要由整流电路、振荡电路和控制电路三部分组成。
5.2.1.3 装置各部分所用元器件应符合GB3797第3章第3.2条规定。

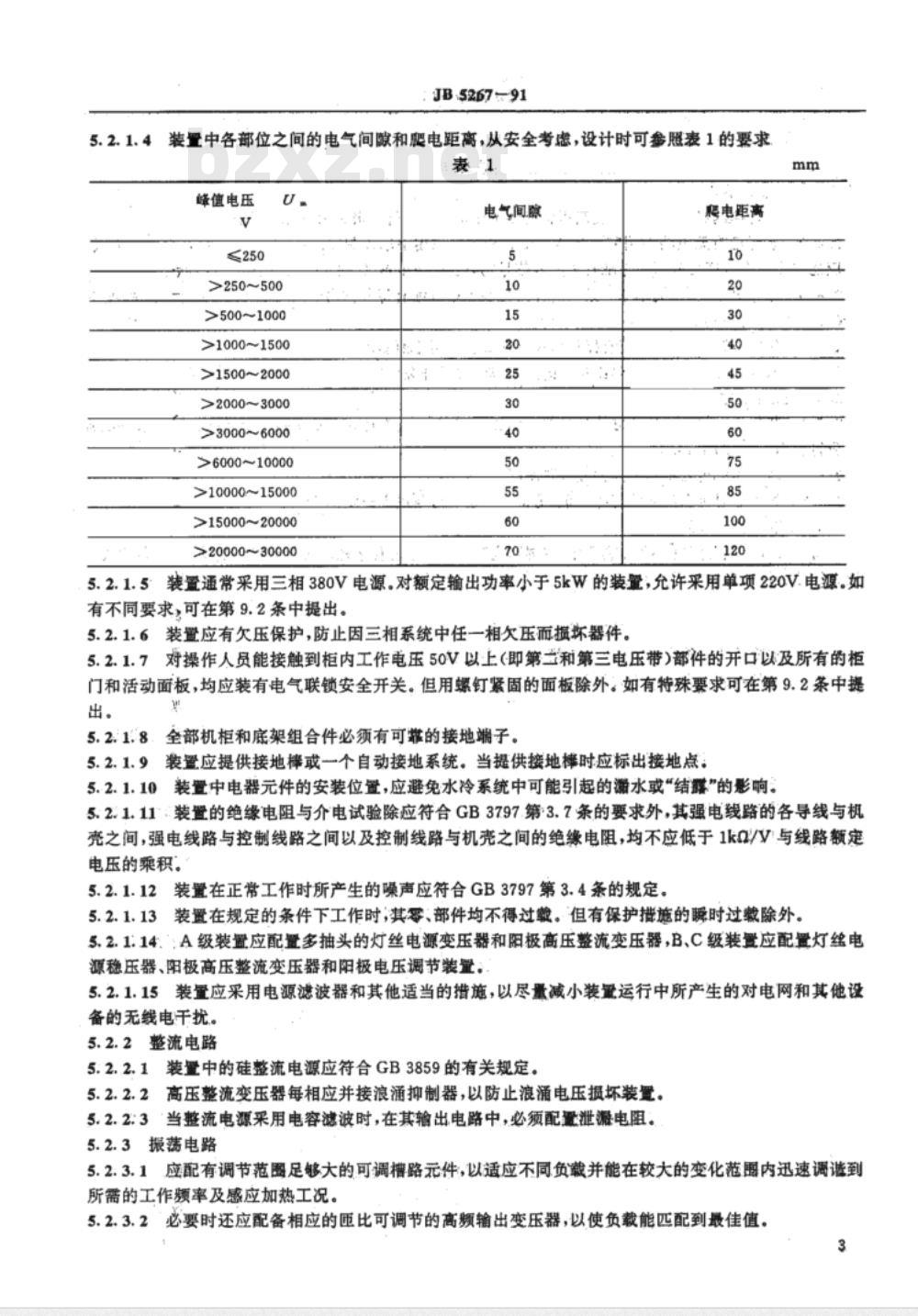

5.2.1.4 装置各部位的电气间隙和爬电距离设计可参照表1。表1 电气间隙与爬电距离
峰值电压(V) | ≤250 | >250~500 | >500~1000 | >1000~1500 | >1500~2000 | >2000~3000 | >3000~6000 | >6000~10000 | >10000~15000 | >15000~20000 | >20000~30000
电气间隙(mm) | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 55 | 60 | 70
爬电距离(mm) | 10 | 20 | 30 | 40 | 45 | 50 | 60 | 70 | 75 | 80 | 90
