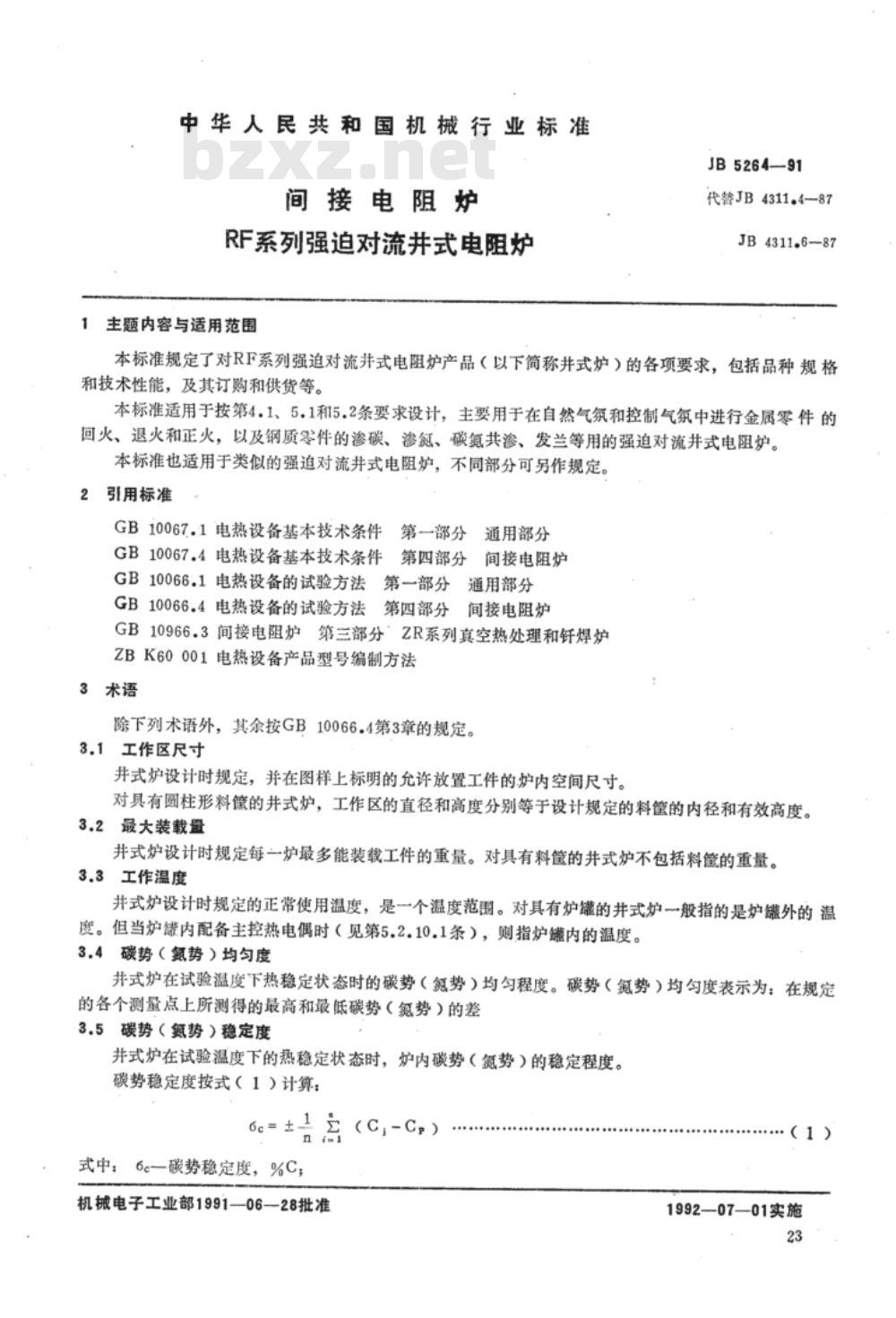

【机械行业标准(JB)】 间接电阻炉 RF系列强迫对流井式电阻炉

1 主题内容与适用范围
本标准规定了RF系列强迫对流并式电阻炉（以下简称并式炉）的各项要求，包括品种规格和技术性能，以及订购和供货要求。本标准适用于按第4.1、5.1和5.2条设计，主要用于自然气氛和控制气氛下进行金属零件的回火、退火、正火，以及钢质零件的渗碳、渗氮、碳氮共渗和发兰处理。本标准也适用于类似的强迫对流并式电阻炉，不同部分可另作规定。
2 规范性引用文件
- GB10067.1 电热设备基本技术条件 第一部分 通用部分
- GB10067.4 电热设备基本技术条件 第四部分 间接电阻炉
- GB10066.1 电热设备试验方法 第一部分 通用部分
- GB10066.4 电热设备试验方法 第四部分 间接电阻炉
- GB10966.3 间接电阻炉 第三部分 ZR系列真空热处理和钎焊炉
- ZBK60001 电热设备产品型号编制方法
- JB4311.4-87
- JB4311.6-87
3 术语www.bzxz.net
3.1 工作区尺寸：并式炉设计规定并在图样上标明的允许放置工件的炉内空间尺寸。对于圆柱形料筐的井式炉，工作区的直径和高度等于料筐内径和有效高度。
3.2 最大装载量：并式炉设计时规定的每炉最大装载工件重量，不包括料筐重量。
3.3 工作温度：并式炉设计的正常使用温度范围。若炉罐内配备主控热电偶，则指炉罐内温度。
3.4 碳势（氮势）均匀度：并式炉在试验温度下热稳定状态时的碳势（氮势）均匀程度，表示为各测点的最高与最低碳势（氮势）差值。
3.5 碳势（氮势）稳定度：并式炉在试验温度下热稳定状态时炉内碳势（氮势）的稳定程度。碳势稳定度按公式计算：δe=±(Σ(Ci-Cp)/n)，氮势稳定度按公式计算：δN2=±(Σ(Ni-Np)/n)。

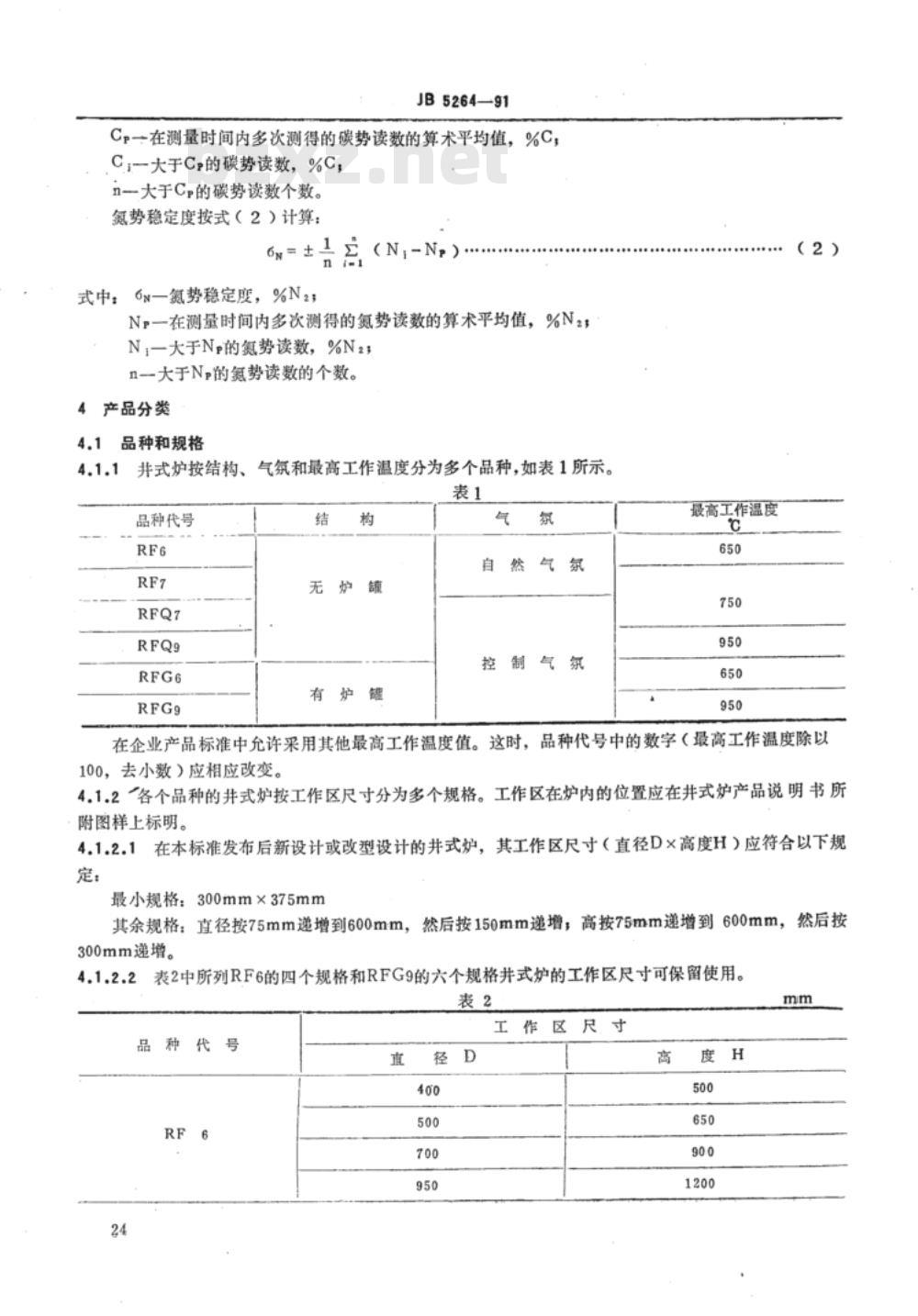

4 产品分类
4.1 品种和规格
4.1.1 并式炉按结构、气氛和最高工作温度分为多个品种（表1），企业可在产品标准中选用其他最高工作温度值，并相应调整品种代号。
4.1.2 各品种按工作区尺寸分为多个规格，工作区在炉内位置应在产品说明书附图中标明。新设计或改型井式炉工作区尺寸（直径D×高度H）应符合以下规定：
- 最小规格：直径300mm×高度375mm；
- 其他规格：直径按75mm递增至600mm，再按150mm递增；高度按75mm递增至600mm，再按300mm递增。
4.1.2.2 RF6的四个规格和RFG9的六个规格工作区尺寸可保留使用（表2）。

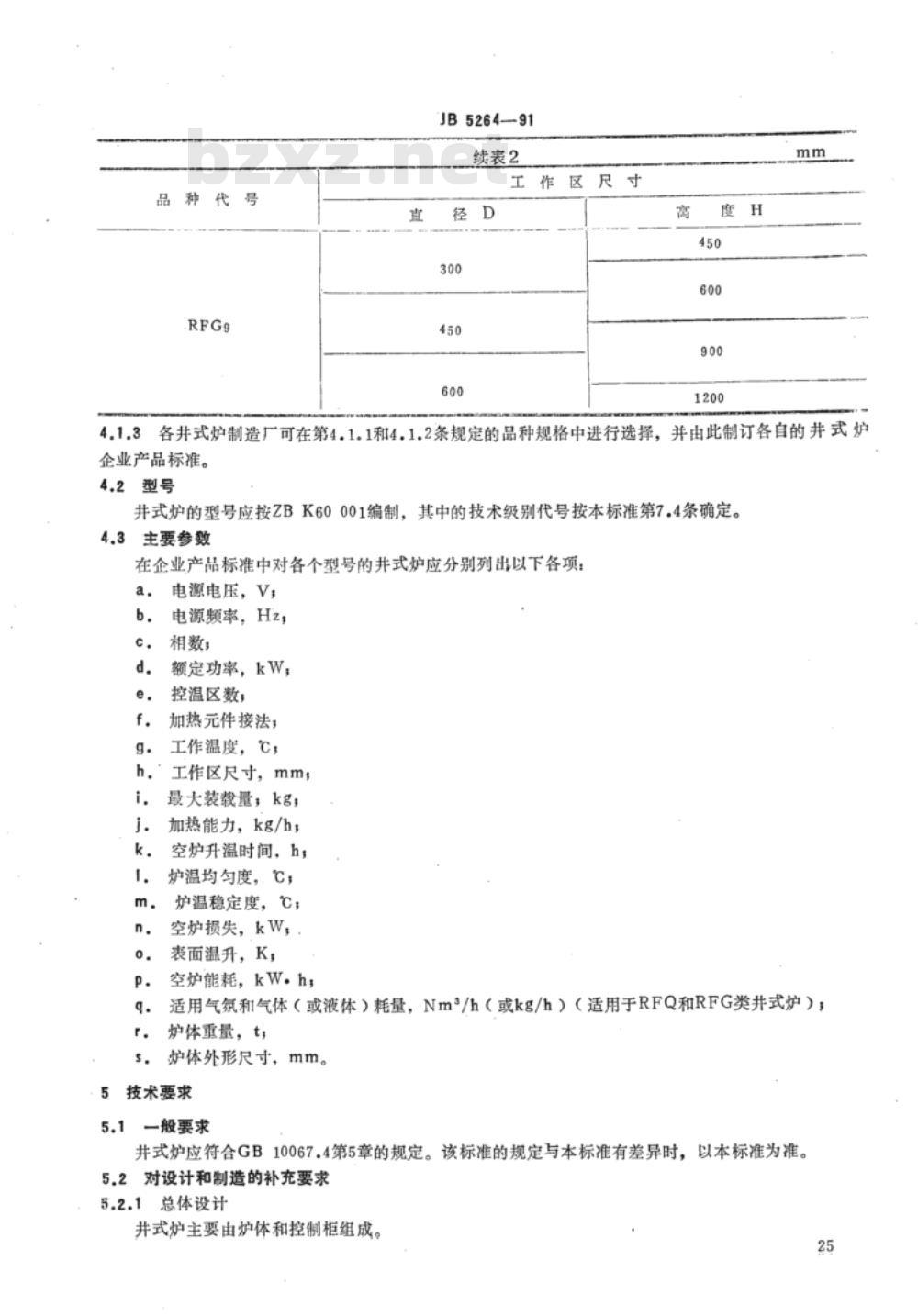

4.1.3 井式炉制造厂可在第4.1.1和4.1.2条规定的品种规格中选择，并据此制订企业产品标准。
4.2 型号
并式炉型号按ZBK60001编制，技术级别代号按本标准第7.4条确定。
4.3 主要参数
企业产品标准中，各型号应列出：
a. 电源电压（V）；
b. 电源频率（Hz）；
c. 相数；
d. 额定功率（kW）；
e. 控温区数；
f. 加热元件接法；
g. 工作温度（℃）；

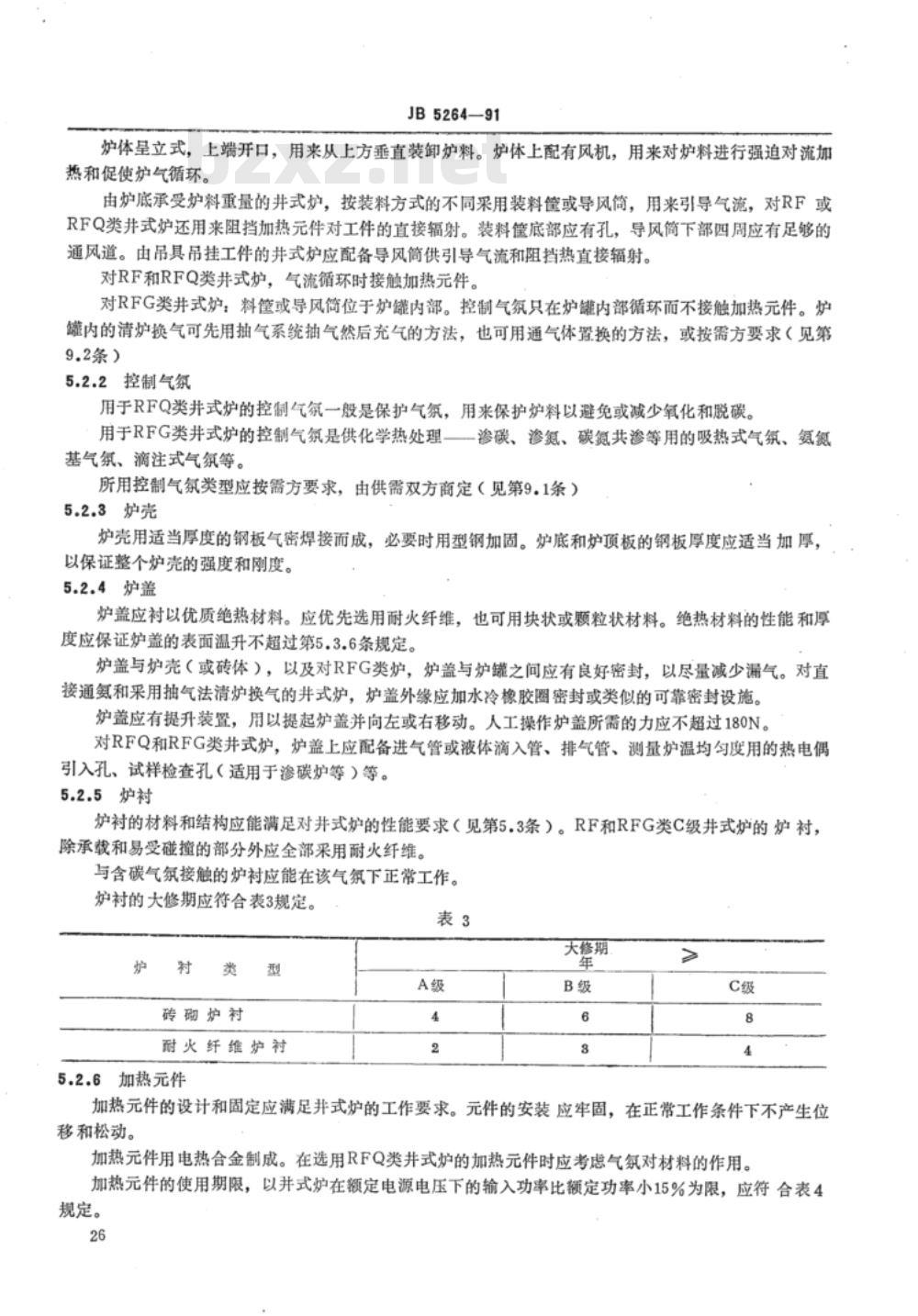

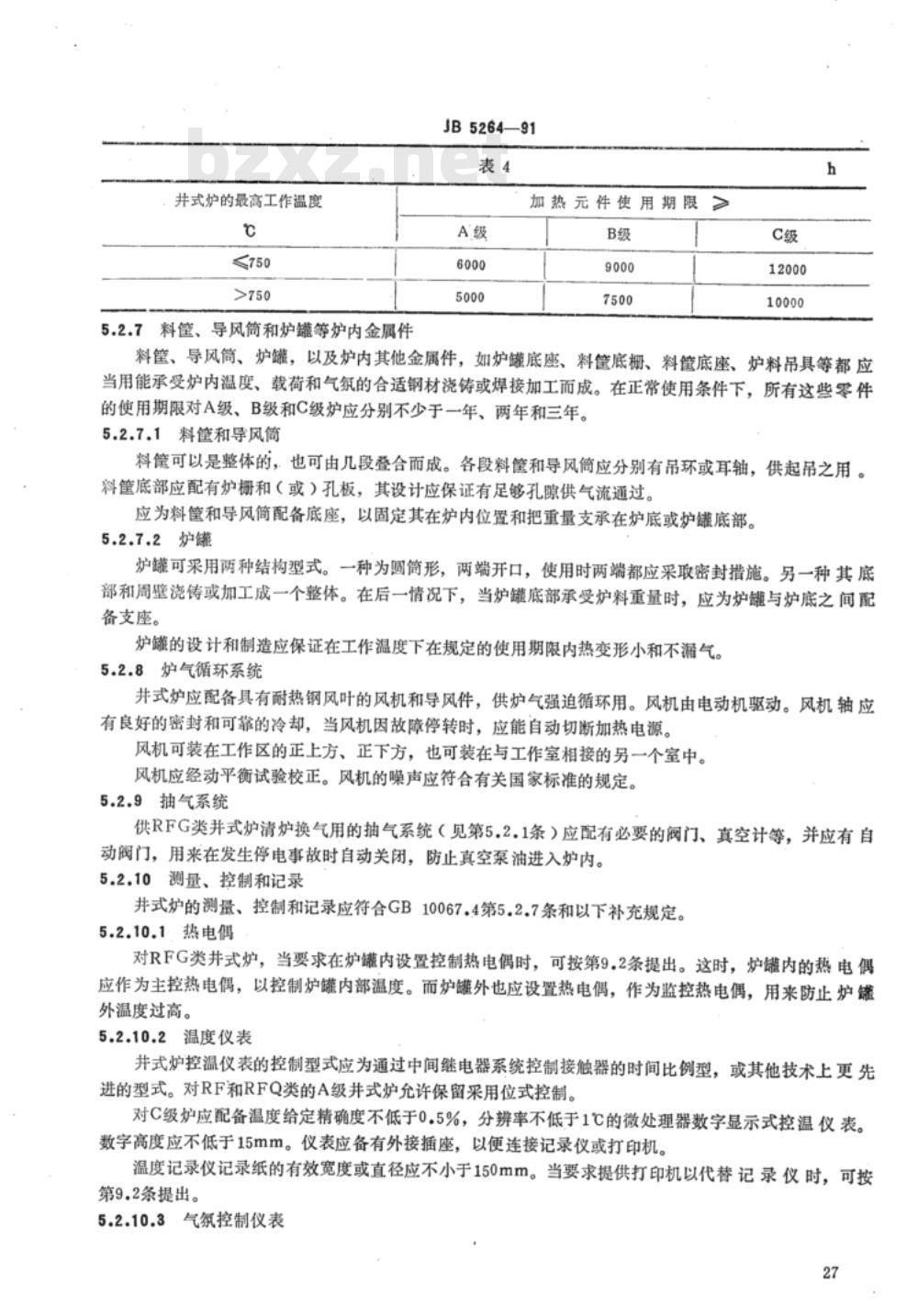

h. 工作区尺寸（mm）；
