【机械行业标准(JB)】 间接电阻炉 RY系列电热浴炉

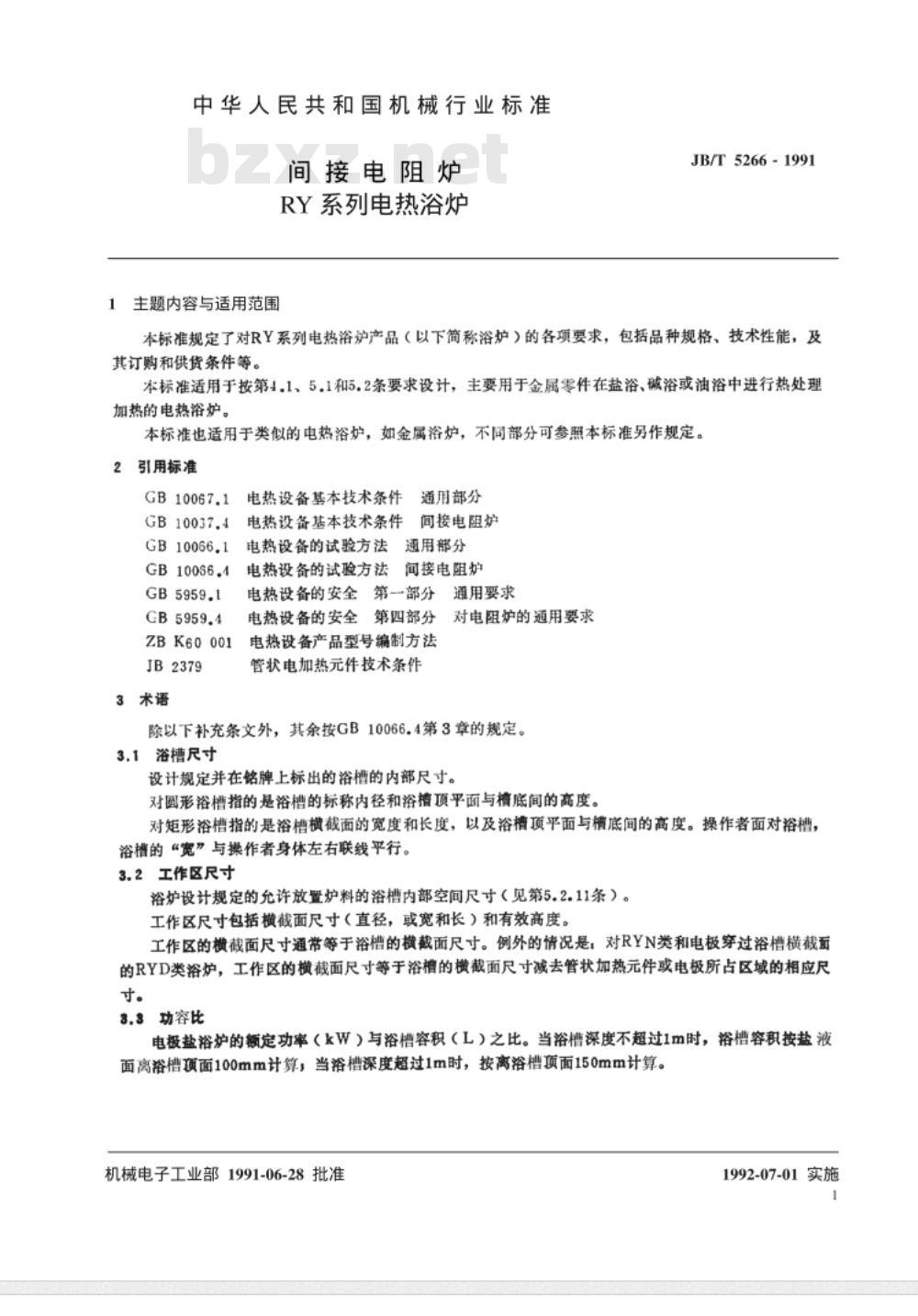

1 主题内容与适用范围
JB/T5266-1991标准规定了RY系列电热浴产品（以下简称浴炉）的各项要求，包括品种规格、技术性能及订购和供货条件。本标准适用于按第4.1、5.1和5.2条要求设计，主要用于金属零件在盐浴、碱浴或油浴中进行热处理加热的电热浴炉。本标准也适用于类似电热浴炉，如金属浴炉，不同部分可参照本标准另作规定。
2 规范性引用文件
本标准引用以下文件：
- GB10067.1
- GB10037.4
- GB10066.1
- GB10066.4
- GB5959.1
- GB5959.4
- ZBK60001
- JB2379
3 术语
除以下补充条文外，其余按GB10066.4第3章规定：
3.1 浴槽尺寸：设计规定并在铭牌上标出的浴槽内部尺寸。圆形浴槽指标称内径及浴槽顶平面至槽底的高度，矩形浴槽指横截面宽度和长度及浴槽顶平面至槽底的高度。操作者面对浴槽时，宽度与操作者身体左右平行。
3.2 工作区尺寸：浴炉允许放置炉料的浴槽内部空间尺寸，包括横截面尺寸（直径或宽和长）和有效高度。对于RYN类和电极穿过浴槽横截面的RYD类，工作区横截面尺寸等于浴槽横截面尺寸减去加热元件或电极占用的区域。
3.3 功容比：电极盐浴炉的额定功率(kW)与浴槽容积(L)之比。浴槽深度不超过1m时，容积按液面离浴槽顶面100mm计算，深度超过1m时按150mm计算。

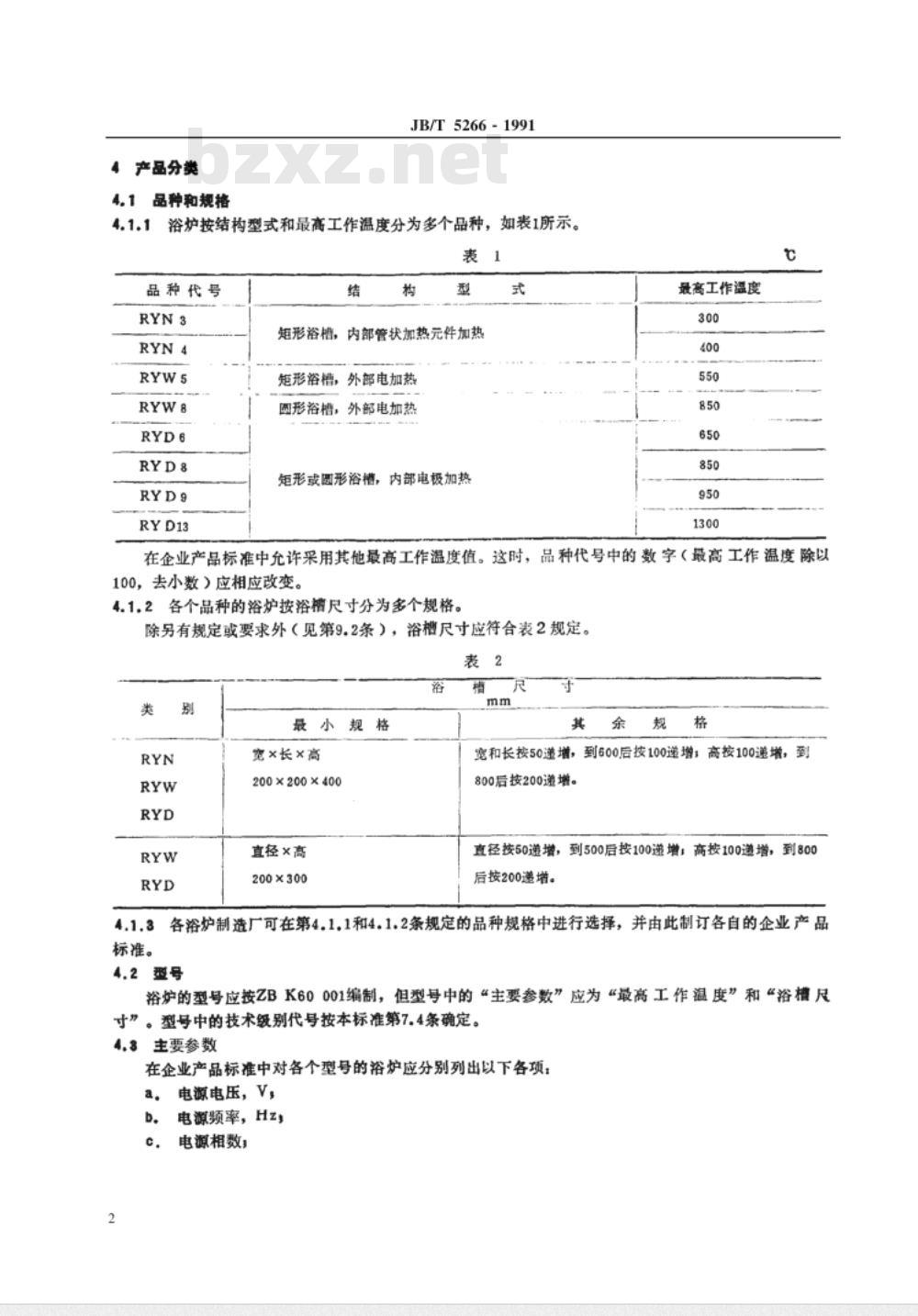

4 产品分类
4.1 品种和规格
4.1.1 浴炉按结构型式和最高工作温度分为多个品种，如表1所示。在企业标准中允许采用其他最高工作温度值，品种代号中的数字应相应调整。
表1 浴炉品种规格
品种代号 | 结构型式 | 最高工作温度(℃)
RYN3 | 矩形浴槽，内部管状加热 | 300
RYN4 | 矩形浴槽，外部电加热 | 400
RYWS | 圆形浴槽，外部电加热 | 550
RYW8 | 矩形或圆形浴槽，内部电极加热 | 850
RYD6 | 矩形或圆形浴槽，内部电极加热 | 650
RYD8 | 矩形或圆形浴槽，内部电极加热 | 850
RYD9 | 矩形或圆形浴槽，内部电极加热 | 950
RYD13 | 矩形或圆形浴槽，内部电极加热 | 1300
4.1.2 各品种的浴炉按浴槽尺寸分为多个规格。除另有规定或协议外，尺寸应符合表2。
表2 浴槽尺寸规格
类别 | 最小规格(mm) | 其他规格(mm)
RYN | 宽×长×高 200×200×400 | 宽和长按50递增，到600后按100递增；高按100递增，到800后按200递增
RYW | 直径×高 200×300 | 直径按50递增，到500后按100递增；高按100递增，到800后按200递增
RYD | 根据企业标准 | 按企业标准递增
4.1.3 各浴炉制造厂可在上述品种规格中选择，并制订企业产品标准。
4.2 型号
浴炉型号应按ZBK60001编制，主要参数包括最高工作温度和浴槽尺寸。技术级别代号按本标准第7.4条确定。
4.3 主要参数
企业标准应列出以下各项：
a. 电源电压(V)
b. 电源频率(Hz)
c. 电源相数
d. 额定功率(kW)
e. 变压器或调压器额定容量(kV·A，适用于RYD类)
f. 二次额定电压(V，适用于RYD类)
g. 工作电压(V，适用于RYD类)
h. 最高工作温度
i. 浴槽尺寸(mm)
j. 空炉升温时间(h)
k. 炉温均匀度(℃)
l. 空炉损失(kW)
m. 表面温升(℃)bzxz.net
n. 炉体重量(t)
o. 炉体外形尺寸(mm)

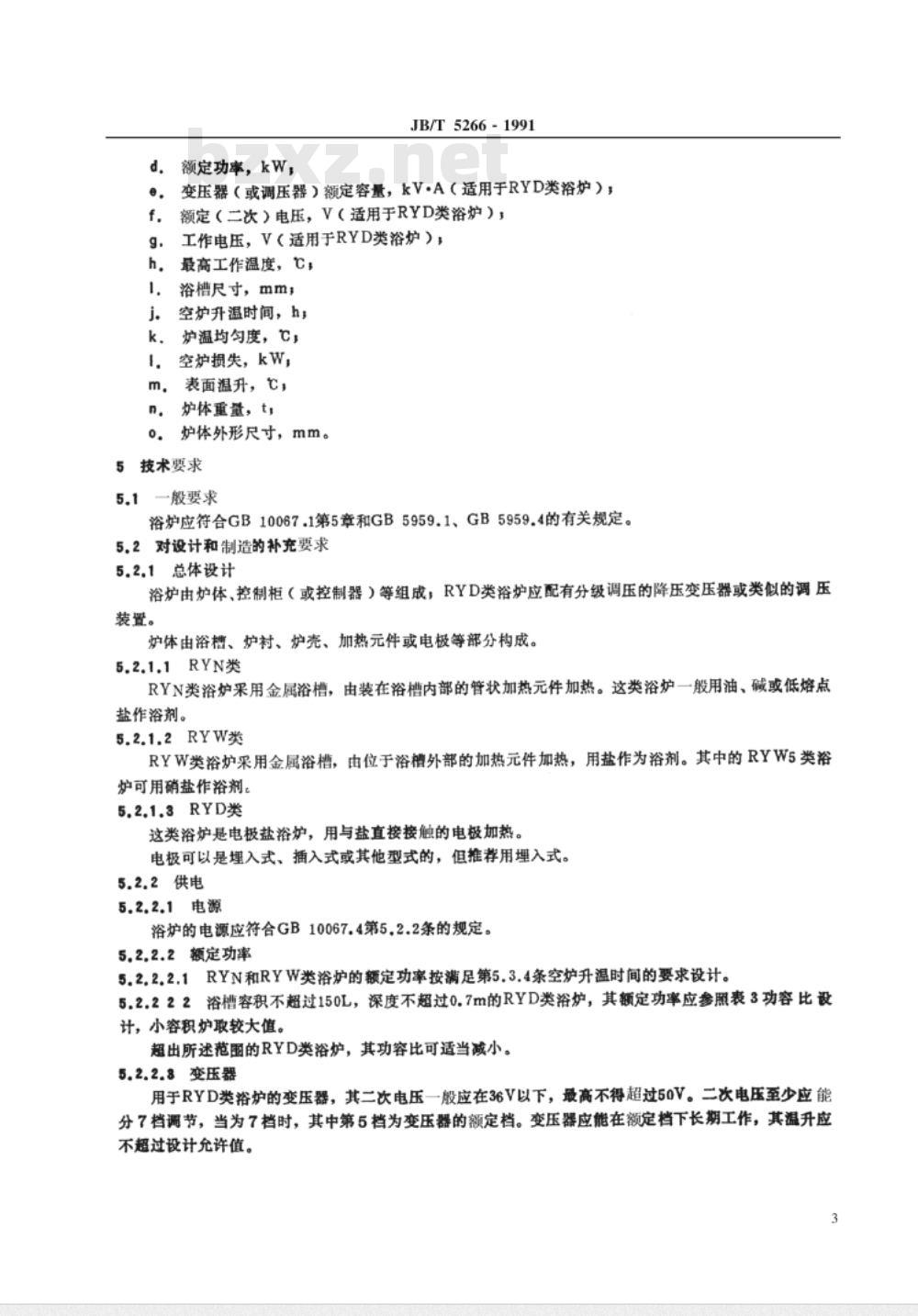

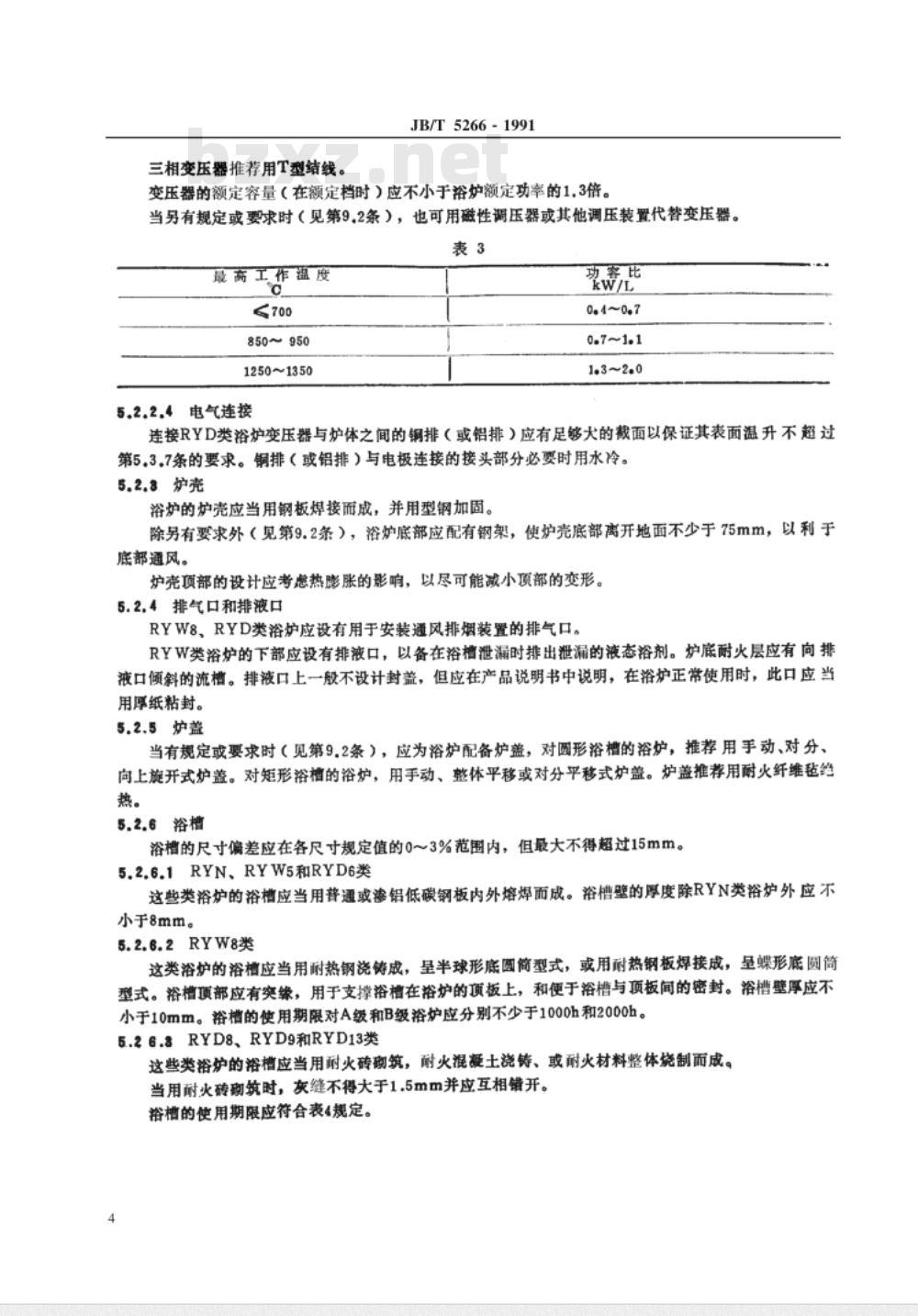

5 技术要求
5.1 一般要求
浴炉应符合GB10067.1第5章及GB5959.1、GB5959.4的有关规定。
