【电子行业标准(SJ)】 ＧＤＢ－２２１型光电倍增管

中华人民共和国电子工业部部标准SJ2384—83

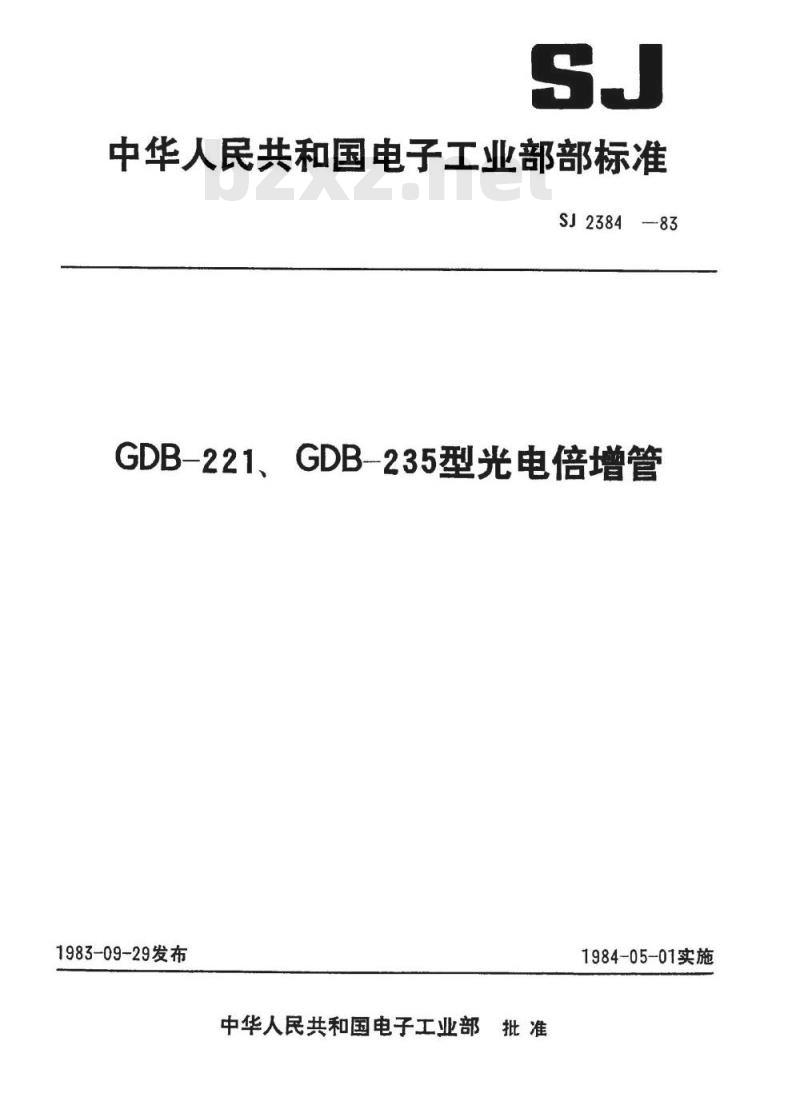

GDB-221、GDB-235型光电倍增管1983-09-29发布
中华人民共和国电子工业部批准1984-05-01实施
中华人民共和国电子工业部部标准GDB-221型光电倍增管
SJ2384—83

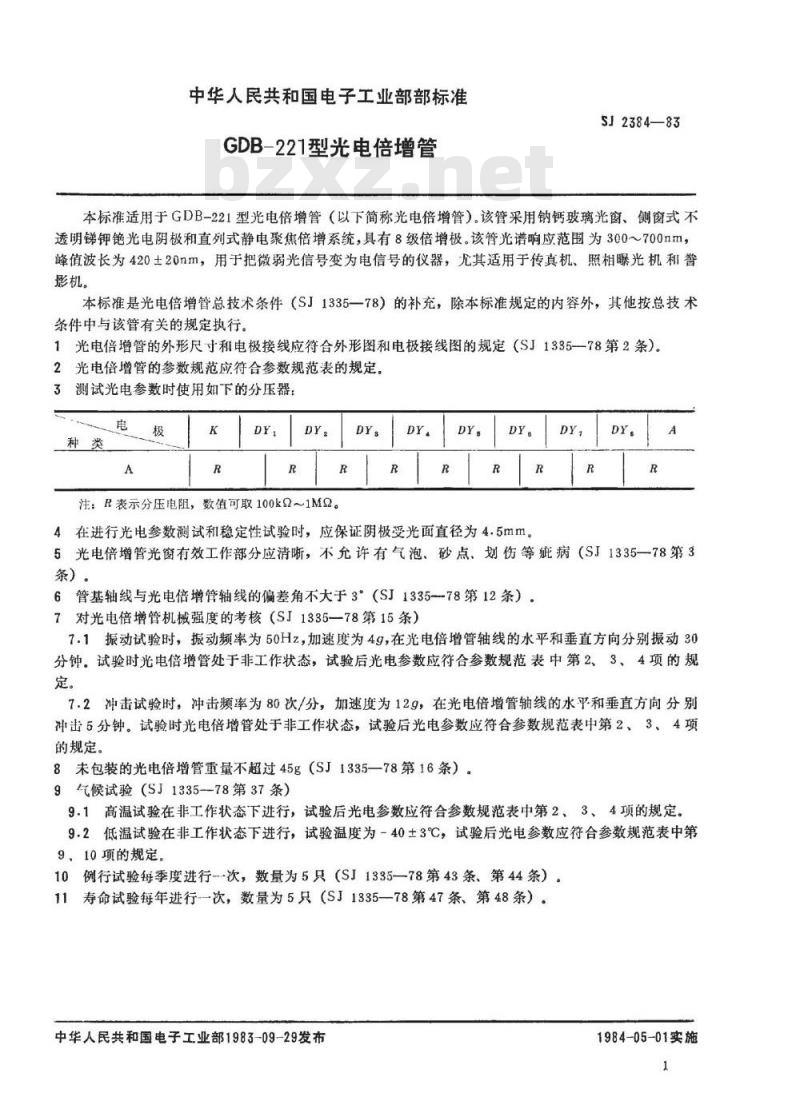

本标准适用于GDB-221型光电倍增管（以下简称光电倍增管）。该管采用钠钙玻璃光窗、侧窗式不透明钾光电阴极和直列式静电聚焦倍增系统，具有8级倍增极。该管光谱响应范围为300~700nm，峰值波长为420土20nm，用于把微弱光信号变为电信号的仪器，尤其适用于传真机、照相曝光机和誉影机。
本标准是光电倍增管总技术条件（SJ1335一78）的补充，除本标准规定的内容外，其他按总技术条件中与该管有关的规定执行。1光电倍增管的外形尺寸和电极接线应符合外形图和电极接线图的规定（SJ1335一—78第2条）2光电倍增管的参数规范应符合参数规范表的规定，3测试光电参数时使用如下的分压器：电
注：R表示分压电阻，数值可取100k2～1MQ。R
4在进行光电参数测试和稳定性试验时，应保证阴极受光面直径为4.5mm。R
5光电倍增管光窗有效工作部分应清晰，不允许有气泡、砂点、划伤等疵病（SJ1335一78第3条）。
6管基轴线与光电倍增管轴线的偏差角不大于3°（SJ1335-78第12条）。7对光电倍增管机械强度的考核（SJ1335一78第15条）7.1振动试验时，振动频率为50Hz，加速度为49，在光电倍增管轴线的水平和垂直方向分别振动30分钟。试验时光电倍增管处于非工作状态，试验后光电参数应符合参数规范表中第2、3、4项的规定。
7.2冲击试验时，冲击频率为80次/分，加速度为129，在光电倍增管轴线的水平和垂直方向分别冲击5分钟。试验时光电倍增管处于非工作状态，试验后光电参数应符合参数规范表中第2、3、4项的规定。
8未包装的光电倍增管重量不超过45g（SJ1335—78第16条）。9气候试验（SJ1335--78第37条）9.1高温试验在非工作状态下进行，试验后光电参数应符合参数规范表中第2、3、4项的规定。9.2低温试验在非工作状态下进行，试验温度为-40±3℃，试验后光电参数应符合参数规范表中第9、10项的规定。
10例行试验每季度进行--次，数量为5只（SJ1335—78第43条、第44条）。11寿命试验每年进行一次，数量为5只（SJ1335一78第47条、第48条）。中华人民共和国电子工业部1983-09-29发布1984-05-01实施

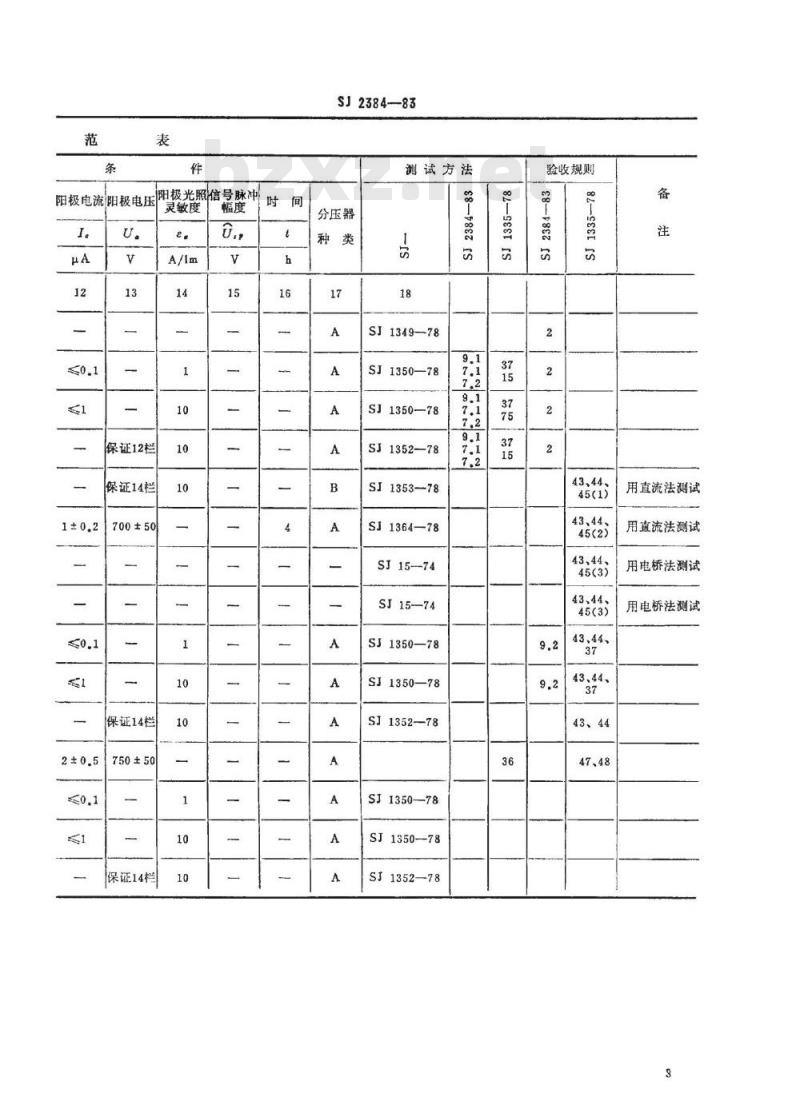

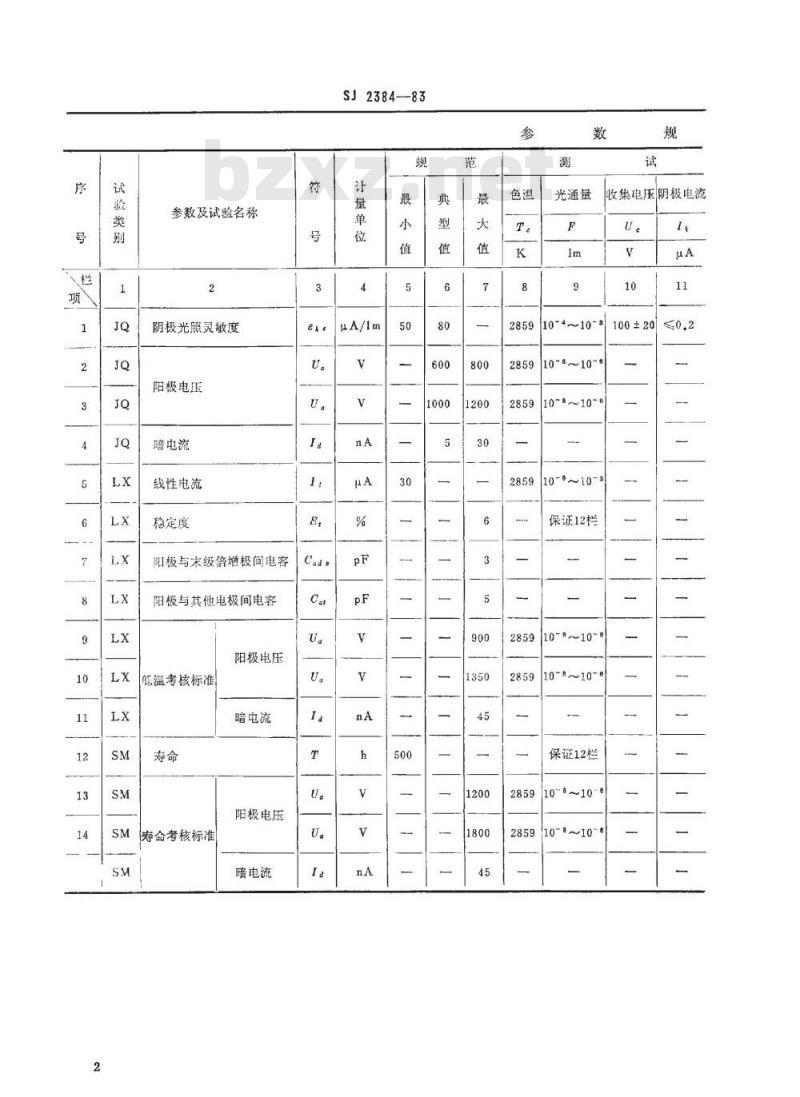

参数及试验名称
阴极光照灵敏度
阳极电压
暗电流
线性电流
稳定度
阳极与末级倍增极间电容
阳极与其他电极间电容
阳极电压
低温考核标准
暗电流
阳极电压
寿命考核标准
暗电流
SJ2384--83
μA/1m
光通量
收集电压阴极电流
10-4~10-8
10-8~10-6
10-8~10~6
10-9~10-3
保证12栏
10~8~10~起
10-8～10-0
保证12栏
10~8~10
100±20
阳极光照信号脉冲
阳极电流阳极电压
灵敏度
保证12栏
保证14栏
700±50
保证14栏
750±50
保证14栏
SJ2384—83
测试方法
分压器
SI1349--78
SJ1350—78
SJ1350—78
SJ1352—78
SI1353-78
SJ1364—78wwW.bzxz.Net
SJ15-74
SJ15—74
SJ1350-78
SJ1350-78
SJ1352-78
SJ1350—78
SJ1350-78
SJ1352—78
333333633
验收规则
43、44、
43、44、
43、44、
43、44、
43、44
47、48
用直流法测试
用直流法测试
用电桥法测试
用电桥法测试
光电阴极
GB787—74
SJ2384-83

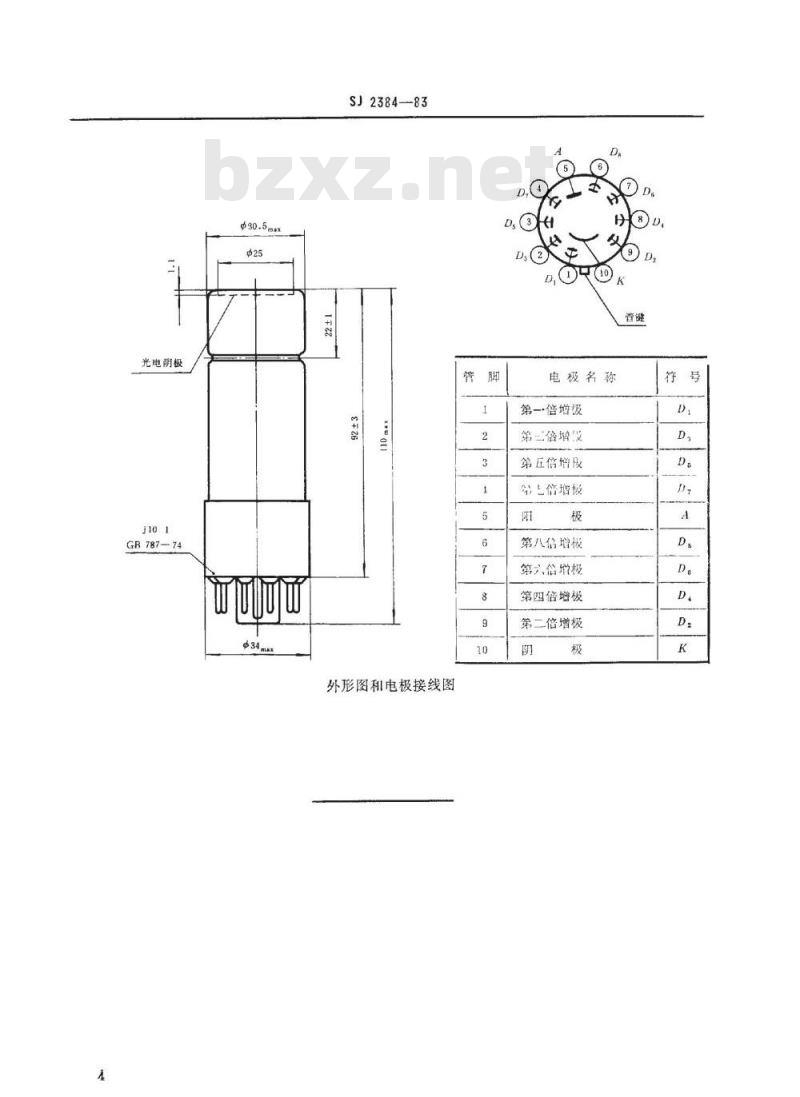

外形图利电极接线图
Q（10
电极名称
第一倍增极
第三倍增发
第五信增段
艺倍增极
第八信增板
第六信增极
第四倍增极
第二倍增极
