【电子行业标准(SJ)】 电容器用有机薄膜介质损耗角正切值和介电常数试验方法

中华人民共和国电子行业标准
S.I/T 1145~-114893
电容器用有机薄膜电性能
试验方法
Test methods tor eleclrical perforrancesnf nrgani: film for use in capacitors1993-12-17 发布
1994-06-01实施bzxz.net

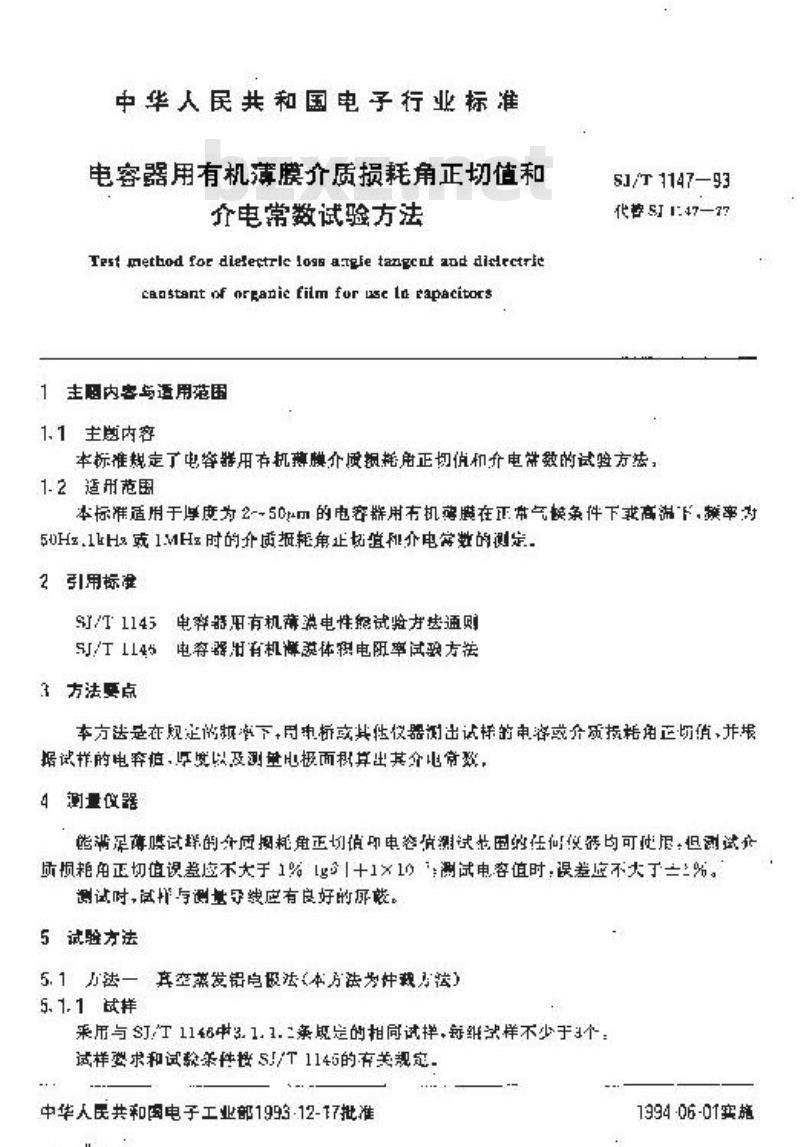

中华人民共和国电子工业部发布中华人民共和国电子行业标准
电究器用有机薄膜价质损耗角正切估和介电常数试验方法
Test method for dlefectrle logn argfe tangcnt aud diclectrlecanstant of organie film for use ln rapacitors1主照内容与适用范围
1.1主剪内客
SJ/T 1147—93
代警SI 1:47—77
本标准规定了电咨器用存机薄牌介损耗角正切值和介电带效的试验方法，1.2适册范围
本标准适用于厚度为2--50mm的电容能用市机离磨在正常带气模争件下变高温下，额率350Hz.1kHa或1MHz时的升更抵耗集止值介电签数的测定2引用标准
SI/T:1145电穿器用有机薄激电性试验法通购SJ/1145电穿器出有机薄模体科电率试驶方法3方法要点
车方法是在规定的舰管下，用电标或其性仪器测出试样的电容或介质损耗角正切值，并报据试样的电穿值，与度以及测量电极面积其出其介电审数，4测量仪器
柴满足薄膜试择的负质淘耗角正均值印电咨值测试老国的任向收签均可使退：但测试者质损艳自正切值误差虑不大于1%%十1×10测试电容值时：误差应不大于主%。测试时，试非与测量导线应有良好的所嵌。5试验方法
5.1力咨一真空蒸发铝电吸法（本万法为载力法）5,1.1试样
采用与SJT1146中3.1.1.二条锐是的拍同试拌，每组激样不少于3个：试样婴求和试验策件楼SJ/T1145的有关规定，中华人民共和国电子工业部1993·12-17批准6
1994-06-01实施

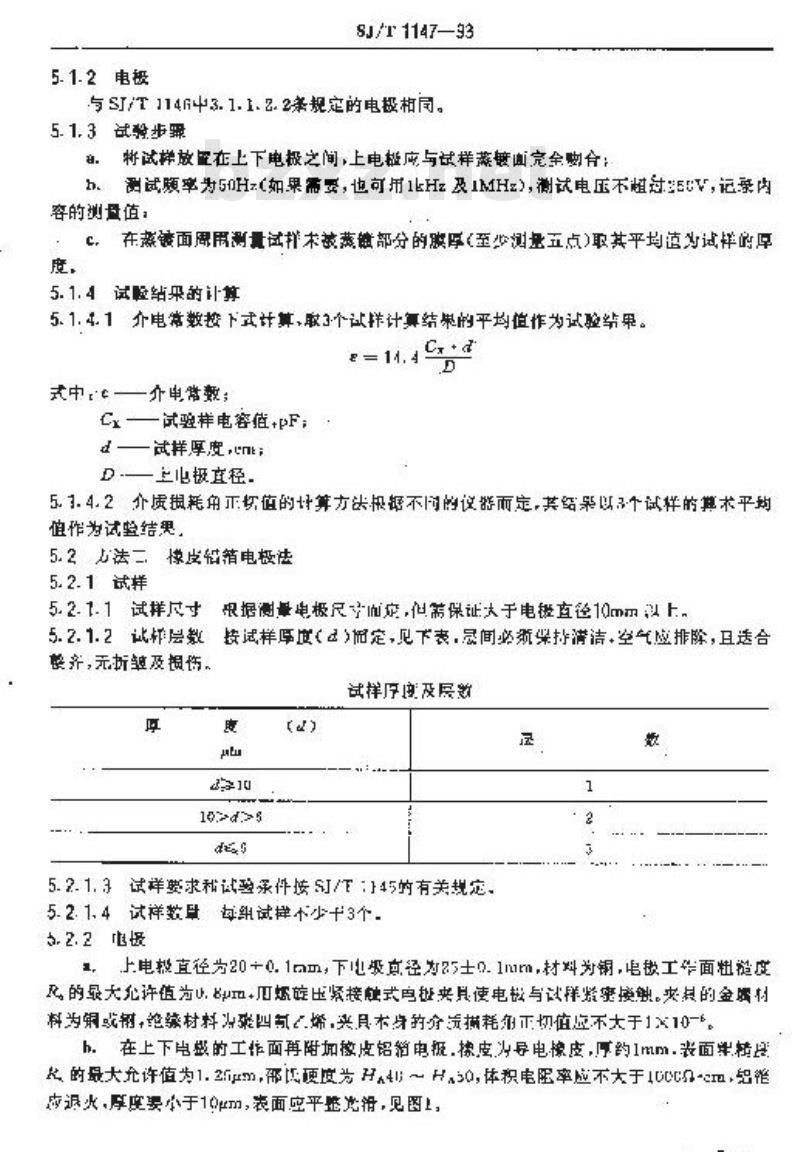

5.1-2电极
SJ/T 1147—93
与SI/T114h中3.1.1.2.2条规定的电极相同。5.1.3试验步紧
：特试样放望在上下电报之间，上电极应与试样镀面完全购合：h测试题率为50Hz（如果需要，也可用1kH及1MHz，测试电压不粗过5UV，记亲内容的测盘值：
C，在蒸镀面周用测量试择未获蒸镀部分的腾厚（至少测量五点）取其平均值效试样路度，
5.1.4试险结果的计期
5.1.4.1介电常数按下式计算，取3个试样计算结的平均值作为试验结果。Crd
式中——介电嘴数;
C—试独样电容疽+PF：
d试样厚度，en;
一上山极直径
5.1.4.2介质损耗角正切值的计算方法报据不间的议器而定，其果以3个试样的其术平均值作为试验结更，
5.3点溢二虑错箱电极法
5.2.1试样
5.2.1.1试样尺寸，根据测量电极尺加充，付需保证大于电直径10mm证上，5.2.1.2试邦层数按试样厚度（4>相定，见下表，晨间必频保持满清，空气应排除，且送合整齐，无折载及损伤，
试样厚及展效
10>d>5
5.2.1.3试样费求试登承件接SJ/T：145的有关规定、5.2.1.4试样数章每组试择不少十3个5.2.2电摄
1，上电极直径为20+0.1am，下也吸享径为25士0.1nm，材料为铜，电工华面粗超度的最大允许值步U.Bu，瓜族压紧接式电来具使电与试样维密接来其的金竭材料为铜或树，绝缘材料为飛四或<烯·类月木的介流摘耗角正切值不大于1×10-6。h。在上下电整的工作面再加皮铝箱电抵.橡皮火导电橡皮，厚约1mm.表面半精的最大允许值为1.2ipm，邢[更度为a41]～H30,体积电率应不大于1000-cm铝陷应退火，厚座要小于10m，表面空平整光滑，见图上，5.2.3试验步骤

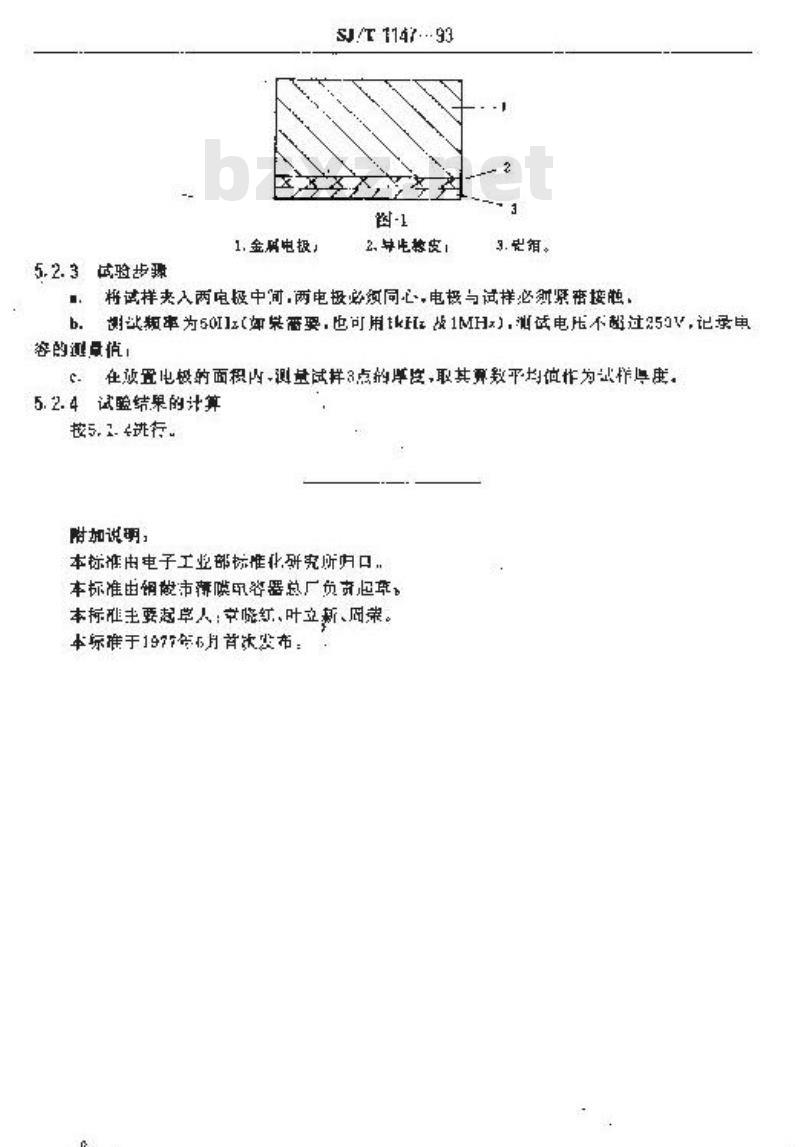

1.金减电投，
SJ/T1147.93
2.导比皮1
，将试样夹入两电极中间，两电极必须同心，电极与试样必纳紧宽接照，b.测比瓶率为501z（案两要，也可用k收1MH），测试电不超过25V，记录电容的量值
C。在放置电极的面积内-测量试样3点的厚度，取其费数平均值作为式样与度，5.2.4试验结果的计算
按5.1.4进行。
附加说明，
本标准由电子工业部标准北研究所归口，本标准由钢做市薄膜风咨器总厂负责起草本标难主要起草人：晓红、叶立新、周案。本际难于197年6月首次发布：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
