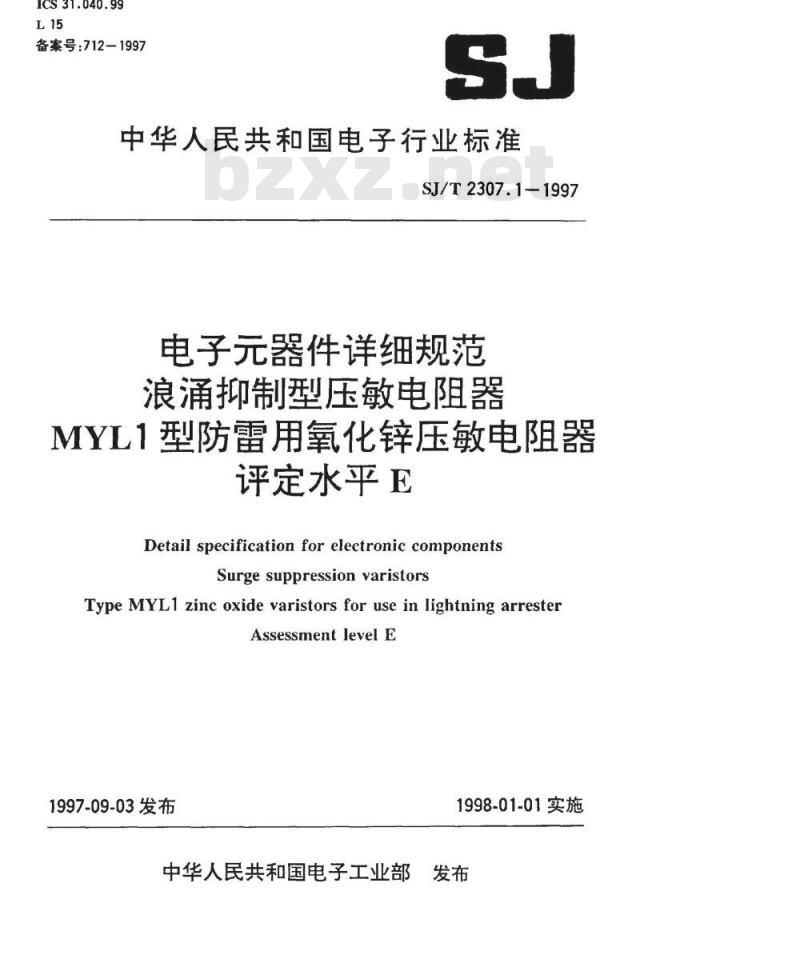

【电子行业标准(SJ)】 电子器件详细规范 浪涌抑制型压敏电阻器 ＭＹＬ１型防雷用氧化锌压敏电阻器 评定水平Ｅ

ICS31.040.99
备案号：712-1997
中华人民共和国电子行业标准
SJ/T2307.1-1997
电子元器件详细规范
浪涌抑制型压敏电阻器

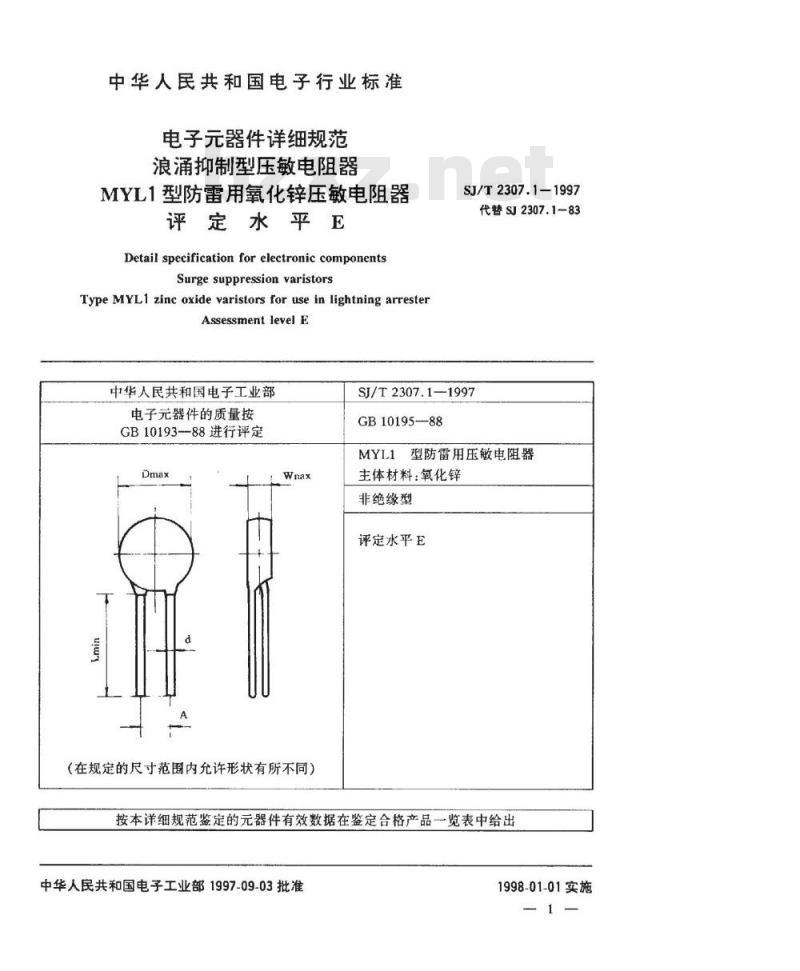

MYL1型防雷用氧化锌压敏电阻器评定水平E
Detail specificationforelectronic componentsSurge suppression varistors
Type MYLl zinc oxide varistors for use in lightning arresterAssessmentlevelE
1997-09-03发布
1998-01-01实施
中华人民共和国电子工业部

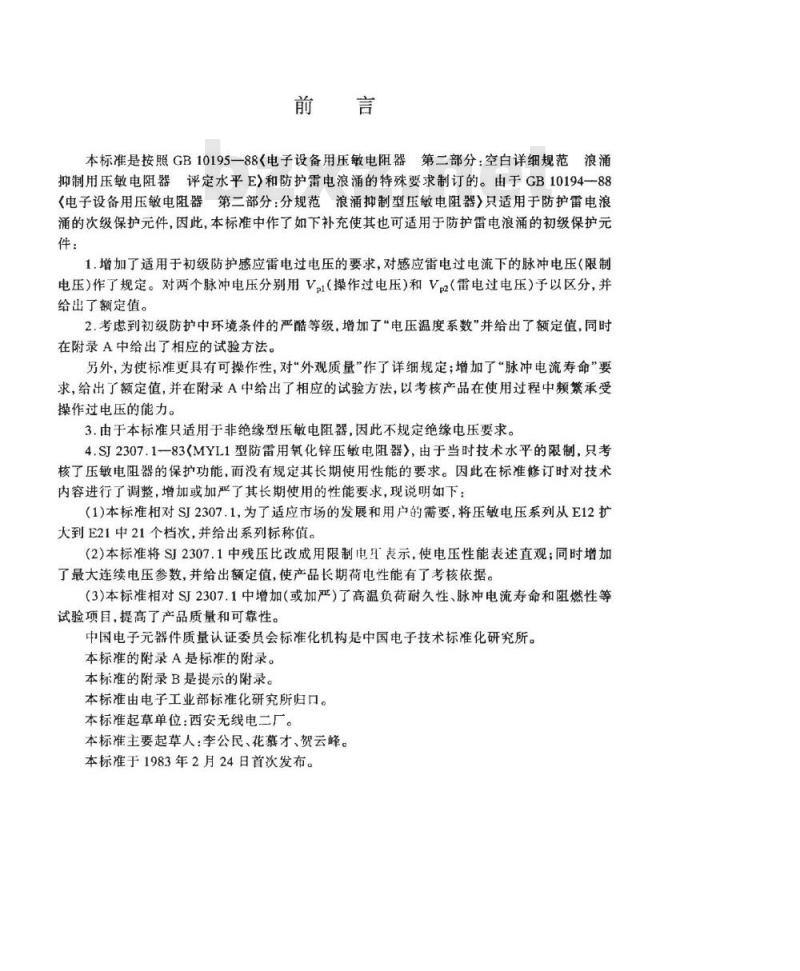

本标准是按照GB10195一88<电子设备用压敏电阻器第二部分：空白详细规范浪涌抑制用压敏电阻器评定水平E）和防护雷电浪涌的特殊要求制订的。由于GB10194-88《电子设备用压敏电阻器第二部分：分规范浪涌抑制型压敏电阻器》只适用于防护雷电浪涌的次级保护元件，因此，本标准中作了如下补充使其也可适用于防护雷电浪涌的初级保护元件：
1.增加了适用于初级防护感应雷电过电压的要求，对感应雷电过电流下的脉冲电压（限制电压）作了规定。对两个脉冲电压分别用V，（操作过电压）和V（雷电过电压）予以区分，并给出了额定值。
2.考虑到初级防护中环境条件的严酷等级，增加了“电压温度系数”并给出了额定值，同时在附录A中给出相应的试验方法。另外，为使标准更具有可操作性，对“外观质量”作了详细规定；增加了“脉冲电流寿命”要求，给出了额定值，并在附录A中给出了相应的试验方法，以考核产品在使用过程中频繁承受操作过电压的能力。
3.由于本标准只适用于非绝缘型压敏电阻器，因此不规定绝缘电压要求。4.SJ2307.1一83（MYL1型防雷用氧化锌压敏电阻器》，由于当时技术水平的限制，只考核了压敏电阻器的保护功能，而没有规定其长期使用性能的要求。因此在标准修订时对技术内容进行了调整，增加或加严了其长期使用的性能要求，现说明如下：（1)本标准相对SI2307.1，为了适应市场的发展和用户的需要，将压敏电压系列从E12扩大到E21中21个档次，并给出系列标称值。（2）本标准将SJ2307.1中残压比改成用限制电表示，使电压性能表述直观；同时增加了最大连续电压参数，并给出额定值，使产品长期荷电性能有了考核依据。（3）本标准相对SJ2307.1中增加（或加严）了高温负荷耐久性、脉冲电流寿命和阻燃性等试验项目，提高了产品质量和可靠性。中国电子元器件质量认证委员会标准化机构是中国电子技术标准化研究所。本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由电子工业部标准化研究所归口。本标准起草单位：西安无线电二厂。本标准主要起草人：李公民、花慕才、贺云峰。本标准于1983年2月24日首次发布。中华人民共和国电子行业标准
电子元器件详细规范
浪涌抑制型压敏电阻器
MYL1型防雷用氧化锌压敏电阻器评定水平E
Detail specification for electronic componentsSurge suppression varistors
Type MYL1 zinc oxidevaristors for use in lightning arresterAssessmentlevelE
中华人民共和国电子工业部
电子元器件的质量按
GB10193-88进行评定
（在规定的尺寸范围内允许形状有所不同）SJ/T 2307.1—1997
代替SJ2307.1-83
SJ/T2307.1—1997
GB10195-88
MYL1型防雷用压敏电阻器
主体材料：氧化锌
非绝缘型
评定水平E
按本详细规范鉴定的元器件有效数据在鉴定合格产品一览表中给出中华人民共和国电子工业部1997-09-03批准1998-01-01实施
一般数据
推荐的安装方式
电阻器应以正常方式安装。
SJ/T2307.1-1997

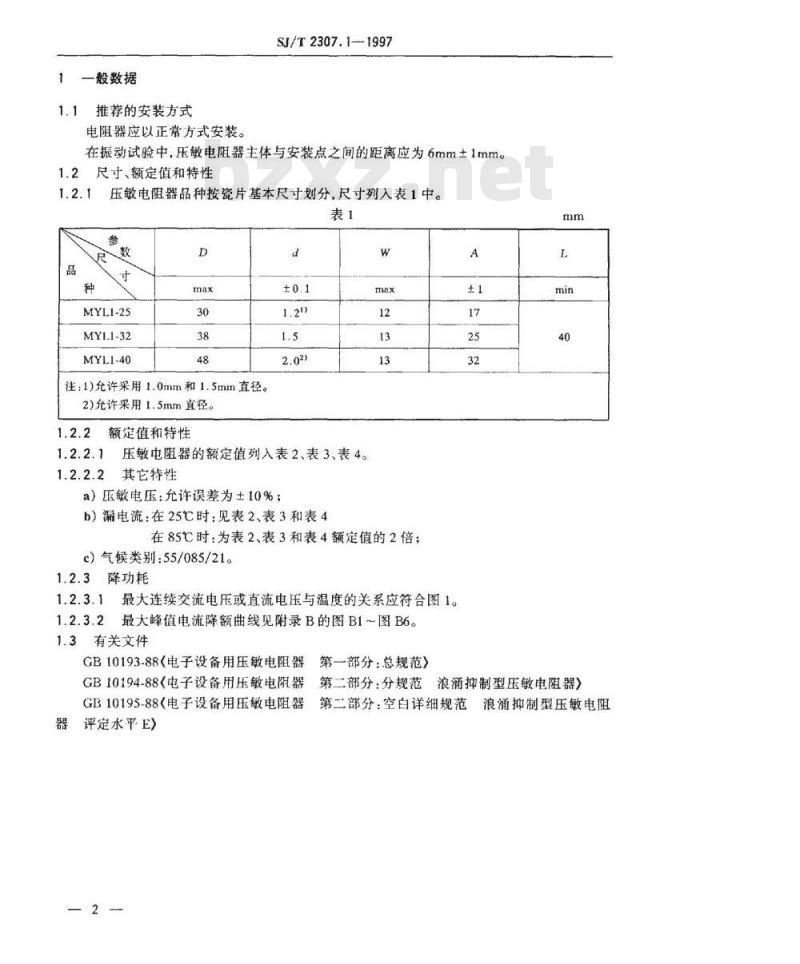

在振动试验中，压敏电阻器主体与安装点之间的距离应为6mm土1mm。1.2尺寸、额定值和特性
压敏电阻器品种按瓷片基本尺寸划分，尺寸列入表1中。表1
MYL1-25
MYL1-32
MYL1-40
注：1）允许采用1.0mm和1.5mm直径。2)允许采用1.5mm直径。
1.2.2额定值和特性

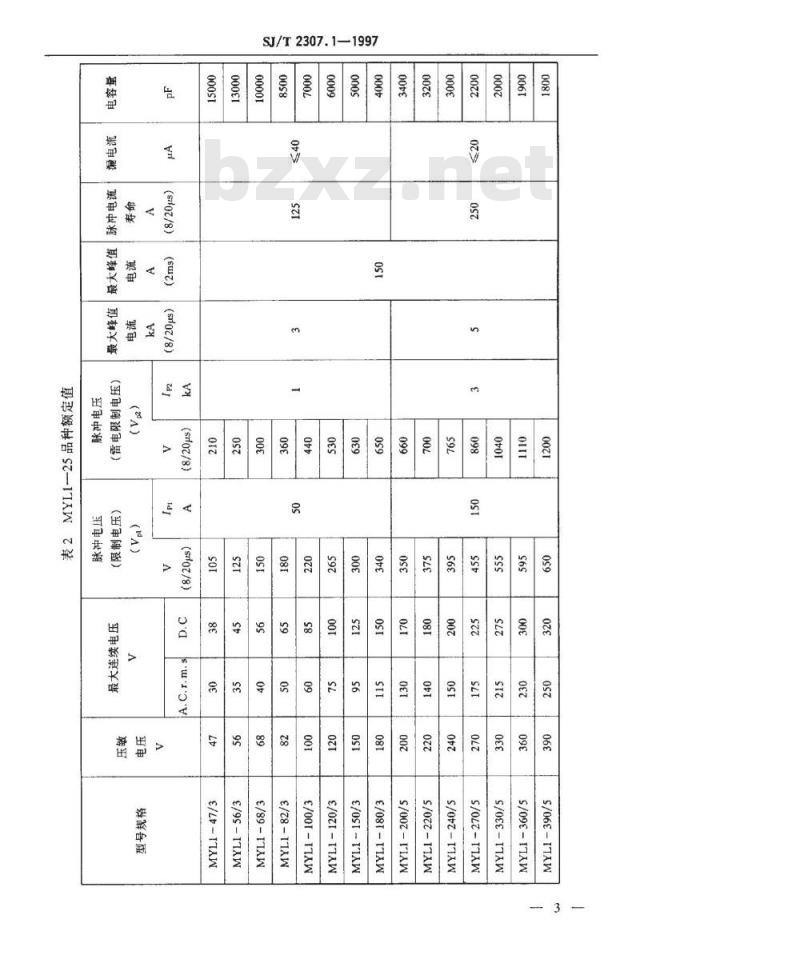

1.2.2.1压敏电阻器的额定值列入表2、表3、表4。1.2.2.2其它特性
a）压敏电压：允许误差为土10%；b）漏电流：在25C时：见表2、表3和表4W
在85C时：为表2、表3和表4额定值的2倍：e）气候类别：55/085/21。
1.2.3降功耗
1.2.3.1最大连续交流电压或直流电压与温度的关系应符合图1。1.2.3.2最大峰值电流降额曲线见附录B的图B1图B6。1.3有关文件
GB10193-88电子设备用压敏电阻器第一部分：总规范》
GB10194-88《电子设备用压敏电阻器第二部分：分规范浪涌抑制型压敏电阻器）GB10195-88（电子设备用压敏电阻器第二部分：空白详细规范浪涌抑制型压敏电阻器
评定水平E》
SJ/T 2307.1—1997
(s02/8）
(s2/8）
（s0/8）
（sroz/8）
S005-TA
E/081-1
E/001-ITAN
E/89-1A
C/90-A
馨解属
SJ/T 2307.1—1997
(s%/8）
（8）
(srz/8）
(sh0z/8）此内容来自标准下载网
S/0001-TTA
S/016-1A
S/081-
S/089-ITA
S/09S-ITXN
SJ/T2307.1—1997
(s/8）
(smloz/8）
（sr0z/8）
(s0z/8）
O/O0E1
S/OST-1TA
S/001-1X
S/89-11X
S/95-A
SJ/T2307.1—1997
(mz/8）
（s/8）
(sr0z/8)
（srloz/8）
01/0001-X
01/016-11
01/089-X
1/090-1
SJ/T2307.1—1997
(srfoz/8)
（s%/8）
(sr/oz/8）
（sr:0z/8）
01/891X
O1/95-1A
SI/T2307.1—1997
(g7/10z/8)
(sroz/8)
(smoz/8)）
(sr/0/8)
(王审）
SI/T 2307.11997
环境温度（℃）
在压敏电阻器的包装盒上应清晰地标明下列内容：a）型号：
b）压敏电压：
c）最大峰值电流：
d）制造日期（年、月）：
e）数低；
f）制造厂名或商标：
g）详细规范代号；
h）生产许可证代号。
在压敏电阻器产品上，应标出a)、b)、c)、d)和f)项。1.5订货资料
订购本规范的压敏电阻器的订单以文字或代码的形式列出下列内容：a）型号规格：
b）压敏电压和最大峰值电流：
c）本规范的编号和代号。
放行批记录
470/20
SIXXXX-XXXX
本规范编号和年代号
最大峰值电流（kA）
压敏电压(V)
型号代号
要求提供本记录时，应与制造厂协商解决。1.7
附加内容（不作检验用）
无附加内容。
SJ/T2307.1—1997
1.8对总规范和/或分规范而言，增加或提高严酷等级的要求。1.8.1外观质量
压敏电阻器的包封应均勾、无杂质、气泡、划伤，引出端应无露出伤痕。1.8.2电压温度系数
其额定值不超过0~～一0.1%/K，试验方法和计算应按本标准附录A的规定。1.8.3脉冲电流寿命
其额定值应按本标准表2～表4的规定，试验方法应按本标准附录A的规定。检验要求
2.1程序
2.1.1鉴定批准程序应符合分规范GB10194-88第3.2条和下列规定：在GB10194一88第3.2.2条的表1\鉴定试验一览表\中补充第7和第8组试验，其补充试验览表见表5：
条款号和试验项目
本标准A1
电压温度系数
4.6脉冲电压（雷电
限制电压Vpz）
本标准A2
脉冲电流寿命
注：1)第1组至第8组t=3。
试验条件
见表6B2分组
见表6D4分组
样本大小和合格判定数
性能要求
见表6B2分组
见表6D4分组
2.1.2对于质量一致性检验，其试验一览表（见表6）包括抽样周期、严酷等级的要求，分规范第3.3.1条规定了检验批的组成。10
