【电子行业标准(SJ)】 用于电气设备和件的热断流器

中华人民共和国电子行业标准
SJ/T9167.2—93
UL1020—83
用于电气设备和元件的热断流器Thermal eutoffs for use in electrical appliances and components1993-12-20发布
1994-06-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
用于电气设备和元件的热断流器Thermat culofts far use in eleriricaf appliances and cnmponentsSJT 9167.2—93
TL 1020-83
本标准等同采用美国保险商实验室安全标准UL102%用于电气设备和元件的热断流器》,所采用的版本如下：
UL1020第四版（1983年3月22日发布）,UL1020第四版的修订单（1990年4月22日发帝）。第一部分总则
1范围
1.1本标规定的这些要求适升丁预定理入绕组的变独立用于展终产品的热断流器。1.2热断流器用于任何一种特定装置或设备是否可接受，取决下该热新流器是否能在实际应用时所遇到的主要条件下连续使用。就基一特定应用而言，热断流器可能会受上述装置或设备的各项要求的影响,因此前能有必要来用具有除本标雅规定性能外的其它性能的热断流器热断流器符合本标准的要求并不能就此断定该热断流器不需作进步评定就可作为最终产品的个部件求使用，
1.3当产品包含有新的或不同于过去制定标准时采用的性能、待性、元件、材料或系统，而且还包含有着火电击或人身伤害您险时，应采用适当的附切元件要求和最终产品要求来逆行评定，而这些要求应是被确定为对保持本标准意图最初考虑的产品用户的安全水平是必要的附加要求。
14未标日期的引用文件
1A，1在本标准各项要求中引用的任问未标日期的法规或标准应认为是指该法规或综准的最新版本。
2术语
2.1就本标推而言，采用下列定义。2.2 电蹈路Electrical circiitsA.线路电压电路Line-voltage cireuit电压不高于6C0V，且电路特性超过低压电路或隔离限能次级电路持性的一电路B.低压电路Low-woltage circuit中华人民共和国电子工业部1993-12-20批准1994-06-01实施
$J/T 9157. 2--93
1压不高于交流30V有效值、42.4V峰值，或直流不高于42.4V，日出主电池或标准2类变压器来供电.或者出符合2类变压器所有性能要求，且作为一个单元的变压器和固定扭抗组合件来供电的一种电路，凡从线路电压电路引出的，月电阻与供电电路串联作为一种限制电压和电疏措施的电略不认为是低压电路，也不认为是隔离限能钦级电路C.安全控制圭路Safety-eontrol eircuit含有一个或一个以上安全控制装置的一种电路。D.隔离限能级电路Isolated-limited-secondary.circuit从最大容量为190VA以及开路次级电压不高于1000V的变压器的隔离次级绕组引出的·能基有限的-一种电路。
2.3现场接线端子Field-wiring erminai可以出安装人员在现场将比源线或其它导线与其连接的任何接线端子就是现场接线端子，除非该导线是作为设备的一部分提供的·并直工厂在该导线上装配了压接连接器，焊接筒、焊接环，压接孔龈或其它提供连接用的装暨。2.4保持温度Hclding temperature(T)当热断流器通以额定电流，在測造厂规延的一段时富，能保持其寻电状态不会变为开路的最高温度，
2.5最高极限盟度Maximuntenperaturelimit(Ta）已改变导凹状态的热断流馨，在规定的一段时间，能保持其机械和电气性能不会受到损坏的最高湿度。bZxz.net
2.6控制工作额定值Filot-dutyrating根接电磁负获（认如接触器、缝电器或其它性动作装置)来想定的额定值、2.7额定动作猫度Rntedfurctioninstempereture当热断馆器通有作为唯一负载的检测中流时，在其电缺态变为开路时的温度，2.8安全控制装置湖fctycontrols自动控制装置和联锁装置（包括维电器、开关以及与其结合在一起使用构成安全控制系统的其它辅助设备），用来减少受控设备不安全工作的危险。2.9热断流器Tlermal cutuff
装有热熔示件，对竭度敏感或对温度和电流均敏感的一和装置，当该装置达到预定温度时，通过断开被保护的电路来达到保护该电路的1的。热断流器预定（1)用来减小产品在昇常工作时因过热而造成考火、电齿和人身伤害的危险，而（2）只能动作一饮，即不能堂新恢复或重新处理以供英饮使用。
2.1热熔元件TerHal elemen!
一种金漏的或非金属的易溶材料，是热断流器的-个部分，在温度达到其被校准的温度时，通过该材料状的某种变化对温度作出反应，3计量单做
3.1如果某一泌量值后面附有带号的其它计量单位的数值，刷所面的数值可能只是近似慎,而前面的数值才是要求值。
4元件
SJ/T 9167. 2—93
4.1用于本标准所涉及的产品的为件应符合对该类元件的要求，而且应按其认可的额定值和其它应用限谢来使用。充件不必符合下列特定的要求：涉及到该元件所用于本标截规定的产品时所不需要的性能或待性，或者A.
B。其要求已由本标推的某-要求所取代。第二部分结构
5概速
5.1热断流器的结构应使其具有必要的强度和刚性，以便能(1)承受在正常使用时可能遇到的各种情说，(2)承受可能遭受到的误用，以及(3)减小着火、电击和人身伤害的危险。5.2如果产品符合第6～25章规定的要求，则认为该产品符合第5.1条的要求。6蚀防护
6.1铁制或钢制零件应采潜瓷、镀锌，喷镀、电镀或其它等效的方法作防腐蚀处理。例外1:如果这和防腐蚀处理不可行,则不需要进行防腐蚀处班。例外2：对于不截流的铁制或钢削小零件，例如垫圖、操钉、螺拴等，如果这种末作防腐蚀处理的零件损坏或破裂不可能造成着火、电击或人身伤害危险，则不需要进行防腐蚀处理。例外3；对不锈纲零件不带要进行防腐蚀处埋。6.2第6.1条的要求适用于所有的密封多壳，而不管密封外壳提否由薄钢板制成，同时也适用于所有弹赞动可以用亲完成预定机械动作的其它零件。了绝螺材狸
7.1绝缘材料，似括和反极性的零件之同的挡板以及可能承受断路构断升所形成电孤的材料,均应能适合该特定的应用。
7.2为确定某一绝缘材料的叫接受性，需考虑下列特性：（1)机械强度，（2)耐燃烧和耐引燃，（3)介电强度，（4)绝缘电阻，（5)热老化.（6)对某一材料的密封和保护的程度，（7)耐电弧，（8）在正常及异常使用条件下的耐变形和螨变.（9)与工作条件有关的任何其它性能，7.3对某和绝缘材料，如云母、冷模制复合物战耐火材科，一般不需进一步评定即可用来直接支撑带中零件。
7.4如果要对种绝缘材料进行研究验证，则要采用UL746C电气设备用聚合物材料摆定标准》，针对第7.2条所列举的各项性能来进行评定。倒外，对不用来依靠其实现链点对雅或引线固定的密封料和灌封复台物允许承受第24章的密封料老化处理用以代替UL?46C标壮中的热老化考虑。7.5如果需要对某种绝缘材料规定拍比漏电起痕指数，则该指数应按UL746A&聚合物材料短期性能评定标难》来确定，并充许在下列之一的范围内：A，120~174
H.175-249，或者
C.250以上
见第30.2条。
8简距
[线路电压电路】
SJ/T 9167.293

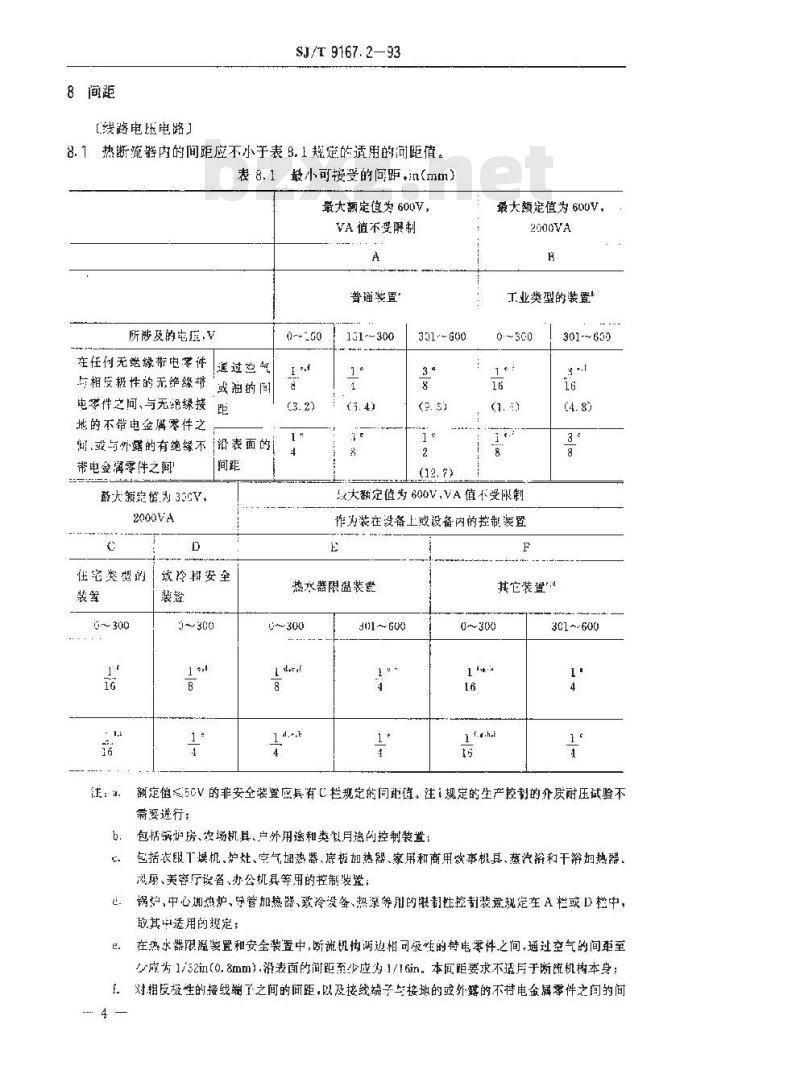

8.1热断流器内的间距应不小于表8.1规延的适用的问距值。最小可接受的间距，in(mm）
最大额定值为600V，
VA 值不受腰制
普通置”
所涉及的先底，
连任付无绝缘带电零件
与相反极性的无终带
电零件之间、与无绝缘接
通过空气
或油的闫
地的不带电金属零件之
间,或与外露的有绝缘不沿表面的带电金属零件之间
药大额定情为33CV，
2000VA
往宅类型的丨域冷和安全
0--1G0
1:1-300
351-G00
录大额定值为600V，
2000VA
工业类型的装置
以大融定值为600V,VA值不受限制作为装在没备上或设备内的控制装置E
热水器限温装置
ti~300
311～600
其它装置·
301-~690
301~600
额定值≤5CV的非安全装置应具有C栏规定拍间距值。注i规定的生产控制的介质耐压试验不需要进行：
包括解炉房、农场机具、户外用遂和类纠月选闪控制装置b.
包括衣眼下娱机、炉灶、空气加热器、底板加热器、家用和商用饮事机具、蒸汽浴和干辫加热器、风属、美容厅设、办公机其等用的控制装置；锅炉，中心期热炉、导管加热器、致冷设备、热泵等别的限制性控制装置规定在A栏或D松中，取其中适用的现定；
在热水器限温装置和安全装置中,断疏机构谢边相司没性的持电晕性之间，通过空气的间革至e.
少应为1/32i(0,8mm）.沿表面的间距至少应为1/16in。本间距要求不适月于断流机树本身；F。对相反极生的接线端了之间的间距，以及接线端子与接地的或外露的不书电金解零件之间约间SJ/T9167.2—93
距，如果达种接线端子会因多股导线线京的夹出面出现短路或接地，则至少应为1/1in除热水孵限温控制装暨外，预定安蒙在设备上和设备内的菜种控制装暨内.新流机构两边相同极性的带电零件之间，遐过空气的问距至少惑为1/32in，表面的间距至少应为3/64in（1.2rua)，本间距要求不活用于断流机树本身。仅在互相靠近的前位，例如金属作中绝缘端子的螺钉利垫圈的结构，其间距至少为3/64ih.
i对表面间距为1/1的装置：其中的所有电气零件需要承受带规的生产控制介质耐压试验，所施加的试验电压应符合第22率的规定，如果试验时间以19代替1min，划所施如的试验电压增加20%：
j。接线媒子（不管极性如何)之间的间臣，以及接线端子与接地金属零件之河，包括与外壳之间的河距，至少应为1/tin：
8.2伏安等效值必须是表18.2规定的电压和美国国家标准学会/美国消防协会（AAS1/NF-PA）标70—1990美国国家电气法规表430-147、148利—159规定的最大标称输入电流的乘积。
8.3在多单元装置中，从一个元件到另-个元件的间距，以及从任何个元件到外壳，或到除元件安装表面外的其它无绝缘不带包金属零件的间距，是根据整个设备的最离电压和总伏安额定值来确定的，而不是按单个元件的额定值来确定的。在单个元件中的固有间距，包括从带电零件到除外壳以外的安装表商的间矩，是根据受单个元件控制的伏安负载值来确定的。8.4用来设置间距（包括与要求的沿表面间距连用的间距）的绝缘挡板或衬套，其厚度至少应为 0. 028in(0. 7mm).
例外1：作为空气阅距或油间距用，并与至少1/2所要求的间跑连用的挡放或套，其厚度至少应为0.013in（0.3mm），只要该挡板或衬套满足一列要求非可：（1)是可接受的绝缘材料，（2)是能耐潮显的，（3)果是外露的或男外会道受机械损伤的应用场合具有该种应用的机诚强度，（4)安装就位，（5>所设置的位置能保证不受设备在疫时操作的不良影响，包括电的影响。
例外2见第8.5租8.7条。
8.5在带电零件与接地零件之间，或在相反极性的带电零件之间作单独隔离使用的绝缘挡板或封套应适用于安装无绝缘带电零件，其厚度室少应为0.必（0.7mm），另外，挡板应与至少为1/32in（0.8mm）的空气间距连用。例外，见第8.6和8.7条。
8.6如经研究验证发现，绝缘材料（1)适合该特定的应用，2)并且各个方面与那些息有第3.4和8.5条规定厚度的材料等效，则该绝缘封料的厚度比第8.4利8.3案规定厚度薄一些也可以使用。
8.7如果使用云母来代替表8.1底要求的通过空气的问距，则该云母厚度至少应为1/64i(0.4mm），只要该云母被涉及该问距的两零件固定在位邸咀。【抵压电踏
8.8如果有关零件发生短路会造成受控装置动作，从而引起着火、电击或人身你害的危险，则该间距应符台第8.9~8.11条的规定。8.9无绝缘带电零件与金属外光光壁（包括连接导线管或铠装电统的装配件）之间的间距，至少应为1/8in3.2mm）。如果因外壳尺寸、状或所用材料的原因，使外光不具有足够的刚性来保持所要求的间距，则可能需要更大的问距。15
SJ/T9167.2—93
8.10现场接线端-子（不窄极性如何)之间，以及现场接线辨子与在安装时可能接地的不带电金属琴件（包括外壳）之间的问臣，至少应为1/4in（G.4mm）。8.11无绝缘带电零件(小臂极性如何）之间.以及无绝缘带电零件与在安装时可能接地的除外壳以外的不带电金属零件之间的问距至少应为1/32in（0.8mm），只要这些零件的结构能使间距保持臣定不变即可。
二隔离限能次级电路」
812安全控制装置如果在被定为隔离限能次级电路内某个安全控制装置中的零件发生矩路不会造成受控装置动作而引起着火、电击或人身伤害的危险，则额定电压小于、等于600V电路的间距可以小于表8.1A栏或D栏规定的间距值，但是通过空气的间距至少应为1/8i（3.2mm），无绝缘带电零件与外露的不接地的不带金属件之问沿表面的间院室少应为1/4in（6.4mm），无绝缘带电零件与接地的不带电金属零件之问，或相反极性的无绝缘带电零件之间，通过空气的和沿表面的间距至少应为1/16in（1.6mm）。上面那些间距值仅适用被考虑的电路中的元件之间的间距，或这种元件与不带申金属件之间的问距。间距的减小不适用于会设备的其它电路。
8.13关于第8.12条的要求，在额定电压为601~-1000V的电路中，无绝缘带电零件与外露不接地不带电金属零件之间，通过空气的间距至少应为1/4in（6.4mm），治表面的间距至少应为3/8in（9.5mm），无绝缘带电零件与接地不带电金海零件之间，或相反极性无绝缘带电零件之间，適过空气的和铅表面的间距至少应为3/16in（4，8mm）。8.11非安全控制装置对被定为隔离限能次级电路的零件，其相反极性无绝缘带电零件之间的间距，以及这种零件与在使用时可能接地的不带电金属件之间的间距不作规定。该问距据能满意地完成适用的耐压和过载试验来确定。9带电零件
9.1教流零件应具有必要的机械强度和载流量，而且应采用适合该特定用途的材料制成。9.2无绝缘带电零件，包括引品端了如果发生松动可能会造成使间距减小到小于本标准其它各条所规定的间距值时，则应采取不利用表面闻摩擦力的方法固定在它们的支撑面上，以便防止它们在固定位置上转动或移动、触点装置的稳围性应能使触点保持对准。9.3引线和端子零件的固定应保证在安装和正常使用时加在其.上的应力不会损害热断流器的工作。见第12章。
9.4引线应采用美国线规24号（0.21mm2）或更粗的导线，9.5供锡焊连接的端子应采取某种措施，例如π孔，以便使导线的固定与焊锡无关。10安装
10.1应采取措施.使热断流器牢固地安装在位。倒外：对要埋在缇组内的那类热断流器不必规定安装措施。10.2用来安装装有热断流器的装置的螺栓，螺钉或其它安装零件应与用来固定该装置中的小零件的那些安装零件无关。
10.3热渐流器应具有必要的机械强度，而且应做成适当的结构，以便能承受正常安装时的处置和正常使用时可能避到的各种情况。见第12章有关机械强度的试验项目，以及第30章有关随同热断流器向最终的用户制造厂提供的说明。5
SJ/T 9167. 2--93
第三部分性能
11.1如果热断流器的位置会影响试验的结果，则要将热断流器置于会产生最不利的试验结11.2每一温度额定值的热断流器均应进行试验，除非能证明其中一种设计型号的热断流器11舞述
11.3如无其它说明，有代表性的商用热断流器样品均应承受性能这一部分规定的各项试验。果的位置来进行试验。
11.4进行某些试验项目的热断流器样品数量，所要求的各项试验，以及进行各项试验的颁序能足以代表其它设计型号的热断流器。在表11.1中作出规定。表11.1中未规定的试验项目，要取用其它热断流器样品.而且试验顺所有样品要来自同一生产批次。序不作规定。
每姐样
牢驾性试验
第12意
样品组别
试验样品的分配
处理调序项目
试验术病项目
翘熔瓦件稳症性试敦菊了藓
保持猛茂试验第
问过负载流试款常5管
和鹤泥
此试驶辩意
每一组别承受上述处理战试验的样品2
注：。下箱解释一下使用本表的方法：A组《4个样品）列在标有“拉为\的纵搭下画，遇此明有4个样品4
均要承受拉力试验，熟后承受横跨格同一行中从左至有列出的处理顺序项日和试验顺序项Rd.e
日,这就是期湿4个样品,过负载2个持品，以及校谁验证2个样品，长片所有4不个弹品要题序s.
承受最高极康源度，绝象包降和介爱耐压试验。B组列在标有“报力\内纵些卜宜，出比个样品均要承受携力试验然后函受与人的同一行中规定的相捐同的处理厕序项日非试验翻序更巨：h.如果能证明这些机械处理项日对其空性试验过有影响，界需对最高额定温度（T将热尚器进行拉力、推力和扭转试验，在这种情况下，具有其亡温度预定值的热断流器要承受顾序处理项目和试验顾序项自，但表中安一行进行试验的从是一组样品，而千尽三组；C，在最高极限温度试验后，只需进行第22.1条B项规定的介所耐压试验，然后进行绝缘电阻试验，
SJ/T 9167. 293
d、这些样品不必承受拉力、推力或扭转试验.可自行确寇这些试验项目是否包括在其它处理项目或试验项目中，11.5如果对热断流器本身进行了过负载、最离极限溢度、绝缘电阻和介质耐压试验，而且试验结果合格，则在对最终产品进行研究验证时，就不需要再对热断流器重复进行上述那些试验。
12引线牢固性试验
[概述]
12.1如果作用力施加到热断流器的引线上，因出现一个或多个举件的损坏，造成应力直接或阅接加到动作机构上，则需要进行第12.2~12.5条规定的试验。对第12.3和12.4条规定的试验，其试验结果不应出现会使热断流器重新接通或减小电气间距的零件位移。对第12.5条规定的试验，其试验结果不应出现除引线外的零件位移。12.2引线年固性试验要使品处在环境温度为25三5℃(77±9°F)的条件下进行，拉剂
12.3将热断流器以任何方便的方式支撑好，避免对其造成损伤，然后对每一报引线施加表12.1规定的拉力，时为10min。
表12.1拉小和推力的试验力
导裁规格
美国线规号(mm)
24(0. 2.)
16(1, 3)及更大
二推力
引线试验,，h(N)
拉力试验
1. 0(4. 4)
1. 5(6.7)
2.5(11.1)
4.0(17.8)
10.0(44.5)
握力试验
5.8(3. 6)
12.4将热断流器以任何方便的方式支撑好，避免对其造成损齿，然后在离热断流器2tmml(0.0Rim)处对每一根引线施加表12.1规定的推力，时间为10min［扭转]
12.5将热晰流器刚性支撑好，避免对其造成损货，然后先在离热断流器本体10mm（C.39in）处将每一根引线弯曲 903,然后再如图12.1所示,扭转18\13潮湿处理
SJ/T9167.293
热流器刚性支撑好
第一步寿由
第二步；扭转
图12.1扭转试验
13.将热断流器置于30--35C（86--95°F）的环境中摘热1l1，然后将它们放入相对湿度保持在90%~-95%，温度保持在30~℃86-1°F)的潮湿箱内，时间为14d，13.2样品在潮混箱内暴露14d后，将每一样品置于温度为25士5℃（77±9\F）的环境中恢复1h，然后承受表11.1规定的适用的试验顺序项日。14浪度和潮湿处理
14.1，热断流器样品要承受三次完整的处理循环，每一循环包括在额定动作温度（T）15℃，但不小于60℃（140°F）的温度下放骨24h，然后文即在温度为35.0士2.0℃（953.6F)利相对湿度为90士5%的条件下放置至少96h，然后再在0.0士2.0℃（32.0士9.6°F）的避度下放置 8h.
14.2在温度处理后，样品要放置在25+5℃（77=9F)的室内环境温度下，然后承受表11.1规定的试验顺序项目。
15瞬间过毂电流处理试验
15.1对第15.2条规定的处理试验，其试验结果，热断流器不应出现开路。15.2每一样品要承受100次电流脉冲，电流脉冲的振幅为15倍额定电流，持续时间为3m%，每次电流脉冲之间的时间间隔为1Us。16保持温度处理试验
16.1对第16.2条规定的试验，其试验结果，热断流器不应出现开路。16.2每一样品均放入烘箱内，样品通以额定电流，电源电压值为不超过额定电压的任何电出值。样品的温度要保持在额定保持温度（T）+10C、一6℃（+18\F、-11F)的范围内，持续一段由制造厂规定的时间，但不少于168h。17热熔元件稳定性试验
SJ/T 9167. 2- 93
17.1为了验证在高温下处理（老化）及温度循环是否对热溶元件的稳定性有不良影哪，热断随器要承受下列一系列试验。每一样品应在各试验步骤中的某时刻动作。17.2烘箱的温度要保持在第17.3条规定的温度1C=1.B°F)的范围内。在每一步骤结束时，样品要在试验箱内冷却到低于额定动作渴度（T：）一35C（63°F）的任一温度.然后要用仪器检验样品连续性，仪器所用的检测电流不超过0.010A。在每一步骤结束时，剩下未动作的样品要承受下一步骤的试验。
17.3各试验步骤如下，
第1步如果制造厂要求，样品要在额定动作温度（T）15C（27°F)与保持温度（Tu）之间的温度下承受3个星期。在3个堂期结束时，至少应有50%的样品未动作。下列步骤是必做项目。
第2步在T，一15℃（一27F)的温度下承受3个犀期。在3个星期结束时，原数量的样品中至少应有50%的样品未动作。除非样品已承受第1步试验，在这种情况下.允许所有的样品动作。
第3步在T一10℃(-18\F)的温度下承受2个层期。第4步在T-5C（—9F)的温度下承受1个星期。第5步在TF3C(—5.4F的温度下承受1个尾期。第6步在T+3℃的温度下承受24h。18过负载试验
18.1热断流器按第18.2~18.10条规定的条件，在表18.2规定的试验电压下，应能分断表18.1规定的试验电流。热断流器的整体引线不应出现损坏。密封元件的外壳仍应保持完好。第18.2和18.3条规定的3A熔断器不应动作（开路）。外露元件不应向相邻的金属零件飞弧。表18.1过负载试验的试验电流
额定值类型
电动机额定值
效电灯额定值
电梳额定值
控制工作额定值
额定值单位
6培满载电疏a
10信满载电流。
4倍额定电流心
1. 5 倍赖定电流
1.5倍额定电流
注：a。或者如果不考患Hp额定值，则采用规定的转子堵转电流值；b.无感阻性负载：
心。在120V时至20A；
d．如果只是额定性负载，则功率因数可以为1.0，。见第13. 7条。
功率因数
0.40~0. 50
0.40~0.50
0. 75~0. 80d
18.2凡属于热断流器装置的-个固有部分，而且可以与最终产品接地的或外露的零件作电气连接的任何非载流金件，要通过3A熔断器与试验电略中极少可能对地飞弧的带电的一极相连。
装置的电压
额定值”
试验电医
SJ/T 9167. 2-93
表 18.2过负载及短路试验的试验电压装置的电压额定值和应的试验电压，V110~120
220~240
254~277
440~480
550~600
注，a。如果装置的电压额定值不在规定的任一电压范围内,期要在该装置的额定电压下进行试验，b.对控制负载颤定值，在进行过负载试验时，试验电压值方规定电压值的110%18.3对有外露元件的热断流器，要在离带电零件1/2in(12.7mm)处设置金属阻挡物。该金属阻挡物要通过3A熔断器与试验电踏相反的一板连接。该距离是当处露元件处于断路状态时，在金属阻挡物与该元件最近点之间测得的距离。例外：根据热断流器的预定用途，如有关各方同意，设置金属阻挡物的距离可以不是1/2in。
18.4试验电路的开路电压要在规定试验电压的100%～105%的范围内，除非有关各方间意更高的电压。当流过装置的额定电流时，试验电路的闭路电压要在规定试验电压士2，5%的范围两。
18.5如果热断流器在多个电压下具有相同的电流额定值，则认为在最高电压下的试验可以代表较低电压下的试验。
18.6如果热断流器在某一特定功率因数组内具有一个以上的电压额定值，则一项或多项过载试验要包括有最大电压，功率和电流的条件。一项过负载试验可以包括有这些条件中的两个条件。
18.7对规定了控制负载额定值的热断流器，试验负载要包括该热断流器预定要控制的电磁铁有代表性的电磁线阅负载，试验电流是根据热断流器的电压额定值和代安额定值确定出的标称电流。对交流热断流器，功率因数要等于，小于0.35，线圈冲击电流特性要为10倍标称电。过负载试验要在衔铁闭合时进行、18.8每一样品要置于温度已稳定在低于样品额定动作温度（T)10C(18°F)的试验烘箱内，再待烘箱温度重新稳定，然后将热断器通电，而且使烘箱温度以2士1C（3.6士1.8°F)/min的速率上升，直持续到热断流器动作或烘箱温度升高到比T高出30℃(54°F)为止。
18.9供箱温度可以利用热电便来进行监测.该热电偶附在紧摸着被试样品的相同的，但不起作用的热断流器上。
18.10如果符合下列两个条件，则规定用来控制交流电动机的热断流器也可适用于交流控制工作负载，面不需要再进一步进行过负载试验：A，在原过载试时,功率国数等于,小于0. 5以及B.在同一电压下的控制工作负载的冲击电流不大于装置规定的电动机转子堵转电流，或对应Hp额定值的转子堵转电流的67%。19校准验证试验
［概述］
