中华人民共和国电子行业标准
SJ/T9167.1-.93
UL1409—90
无阴极射线管的低电压视频产品Low -voltage video preducts withoutcathode-ray-tube displays
1993-12-20发布
1994-06-01实施
中华人民共和国电子工业部发，布中华人民共和国电子行业标准Www.bzxZ.net

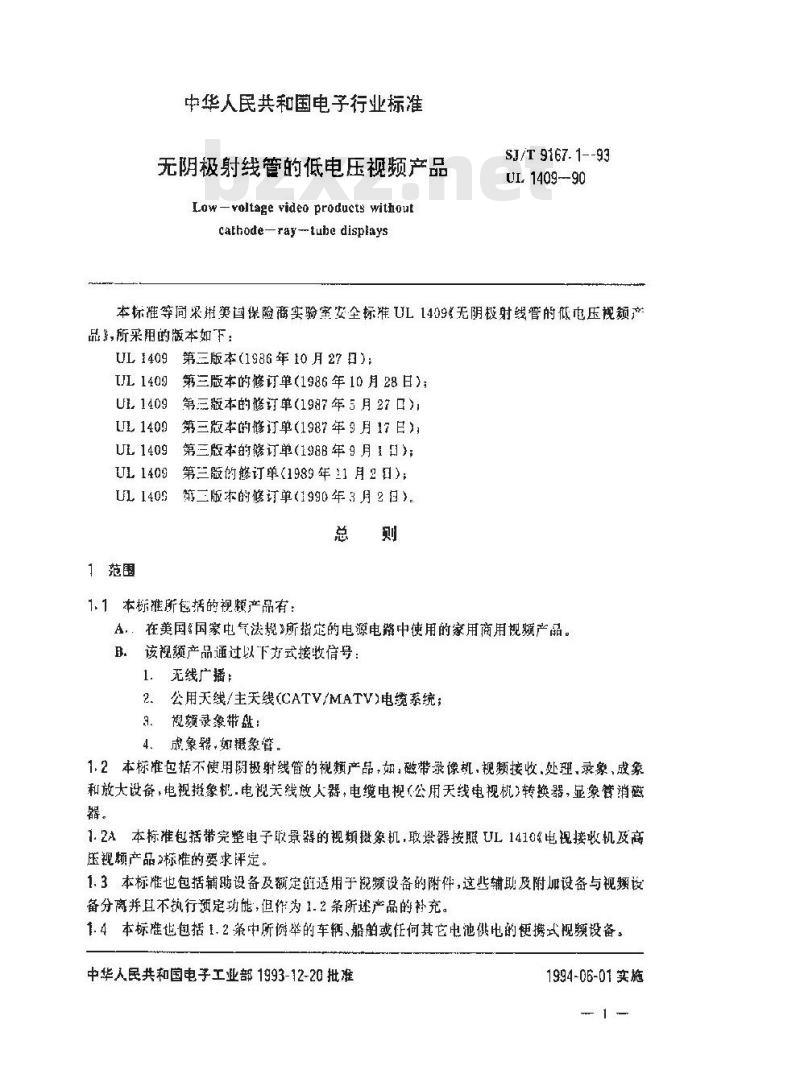

无阴极射线管的低电压视频产品Low-voltagevideo products withoutcathode-ray-- ube dispiays
SJ/T 9167.1--93
UI.1409--90
本标准等同采树美国保险商实验室安全标准UL1409无阴极射线管的低电压视额产品多，所采用的版本如下：
UL1409第三版本（1986年10月27日）；UJL1409第三版本的修订单（1986年10月28日）；UL,1409第三版本的修订单(1987年5月27口);UL 14093
第三版本的修订单（1987年9月17日）；UL1409第三版本的修订单（198B年9月1口）；第三版的修订单（1989年11月2日）；UL1409
第二版末的修订单（1990年3月2日）UL 140S
1范围圈
1.1本标准所包括的视频产品有：A，在美国国家电气法规》所指定的电源电端中使用的家用商用视频产品。B.该视频产品通过以下方式接收信号：1．无线广播：
2.公用天线/主天线（CATV/MATV)电缆系统；8规频录象带盘：
4．成象，如摄象管。
1.2本标准包括不使用阅极射线管的视频产品，如，磁带录像机，视频接收，处理，录象，成象和放大设备，电视摄象机.电视天线效人器，电缆电视（公用天线电视机）转换器，显象管消磁器。
1.2A本标准包括带完整电子取景器的视频摄象机，取景器按照UL1410《电视接收机及高压视频产品>标准的要求评定。
1.3本标准也包括辅助设备及额定征适用于说频设备的附件，这些辅助及附加设备与视题设备分离并直不执行预定功能，但炸为1.2条所述产品的补充。1.4本标催也包括1.2案中所例举的车辆、船舶或征何其它电池供电的便携式视频设备。中华人民共和国电子工业部1993-12-20批准1994-06-01实施
SJ/T 9167.1 ·93

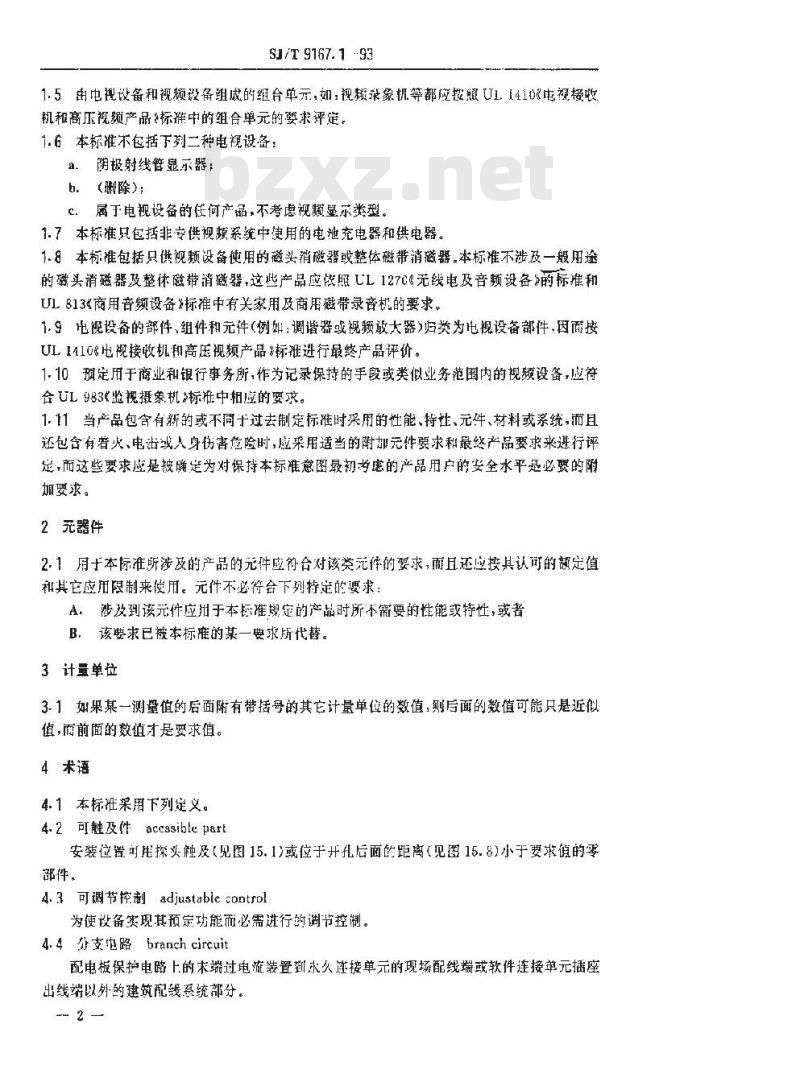

1.5由电视设备和视频设备组成的组合单元，如：视颖录象机等都度按照U1.141电视接收机和高压视频产品?标谁中的组合单元的要求评定，1.6本标准不包括下列二种电视设备：a荫披射线管显示器：
b．（删除）；
C.属于电视设务的何产晶，不考虑视懒垦尔类型。1.7本标准只包括非专供视频系统中使用的电池充电器和供电器。1.8本标准包括只供视频设备使用的磁头消磁器或整体磁带消磁器。本标准不涉及一般用途的磁头消磁器及整磁带消磁器，这些产品应做照TL127C&无线电及音频设备?的标准和UL813商用音频设备标准中有关家用及商用磁带录音机的要求1.9电视设备的部件，组件和元件（例如：调谐器或视频放大器）归类为电视设备部件，因面按UL1410%电视接收机和高压视频产品标雅进行最终产品评价。1.10预定用于商业和银行事务所，作为记录保持的手段或类似业务范围内的视频设备，应符合UL983监视摄象机标准中相应的要求。1.11当产品包含有新的或不间于过去制定标准时采用的性能、特杜、元件、材料或系统，而且还包含有君火，电击或人身伤害危险时，应来用适当的附元件要求和最终产品要求来进行评足，而这些要求应是被确定为对保持本标准意图最初考虑的产品用户的安全水平是必要的附加要求。
2元器件
2.1用于本标准所涉及的产品的元件应符合对该类元件的要求，且还应按其认可的额定值和真它应用限制来慢用。元件不必符会下列特定的要求：A。涉及到该元件应州于本标准规定的产品时所不需要的性能或特性，或者B，该要求已被本标准的某一要求所代替。3计量单位
3-1如果某一测量值的后面附有带括号的其它计量单位的数值，后面的数值可能只是近似值，面前面的数值才是要求值。4术语
4.1本标准采用下列定义。
4. 2 可触及作accssible parE安装位置可探头触及（见图15.1)或位于开孔后面的距离（见图15.8)小于要求谊的零部件。
4.3可调节控制adjustable control为使设备实现其预定功能而必需进行的调节控制。4.4分支泡路branch circuit
配电板保护电路上的末端过电流装置到水久连接单元的现场配线端或软件连接单元插座出线端以外的建筑配线系统部分。E2

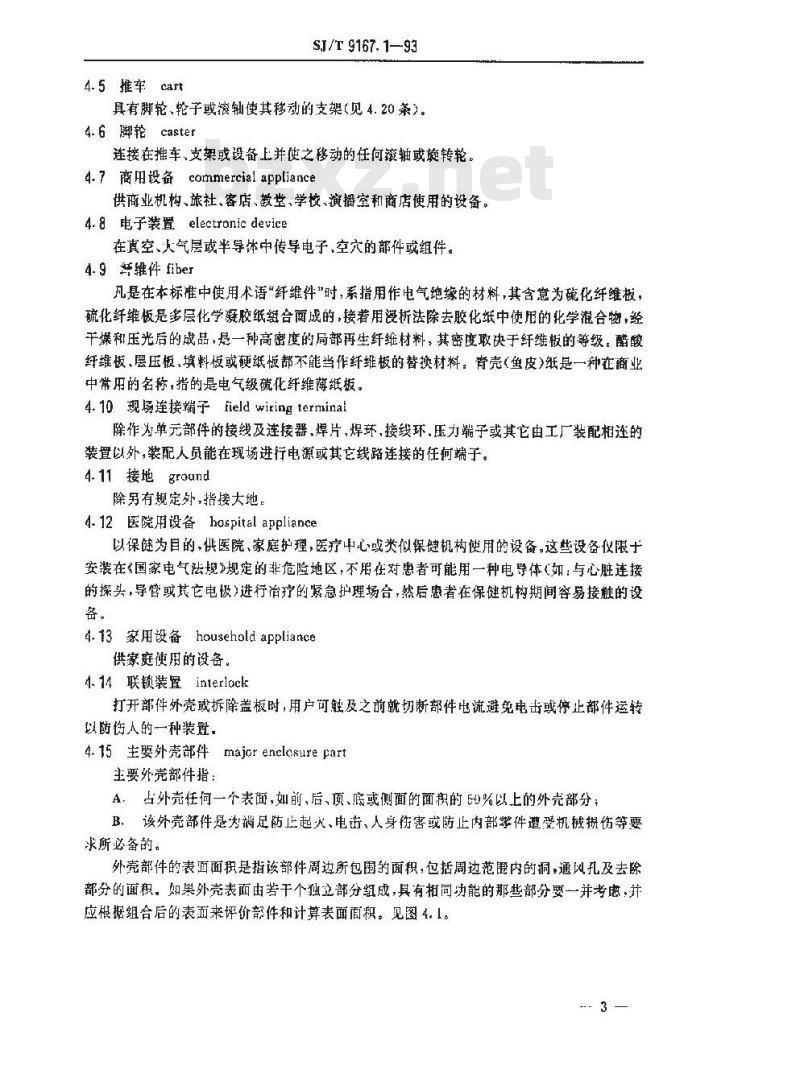

4.5推车cart
SJ/T 9167. 1—93
具有脚轮、轮子或滚轴使其移动的支架（见4.20条）。4.6 脚轮 caster
连接在推车，支架或设备上并使之移动的任何滚轴或旋转轮。4.7商用投备commercial appliance供商业机构、旅社、客店、教堂、学校、演播室和商店使用的设备。4.8电子装置electronicdevice
在真空、人气层或半导体中传导电子，空穴的部件或组件。4. 9 维件 fiber
凡是在本标准中使用术语“纤维件\时，系指用作电气绝缘的材料，其含意为硫化纤维板，硫化纤维板是多层化学凝胶纸经合面成的，接着用浸析法除去胶化纸中使尼的化学混合物，经干燥和压光后的成品，悬一种高密度的局部再生纤维材料，其密度取决于纤维板的等级。醋酸纤维板、层压板，填料板或硬纸板都不能当作纤维板的替换材料：青壳（鱼皮）纸是一种在商业中常用的名称，指的是电气级硫化纤维薄纸板。4.10现连接端子field wiring terminai除作为单元部件的接线及连接器、焊片，焊环，接线环，压力端子或其它由工厂装配相连的装置以外，装配人员能在现场进行电源或其它线路连接的任端于。4.11 接地 ground
除另有规定外，指接大地
4.12医院用设备hospitalappliance以保健为目自的，供医院，家庭护理，医疗中心或类似保健机构使用的设备。这些设备仪限于安装在国家电气法规》规定的非危险地区，不用在对患者可能用一种电导体《如：与心脏连接的探头，导管或其它电极）进行冶疗的紧急护理场合，然后患者在保健机构期间容易接触的设备
4.13家用设备householdappliance供家庭使用的设备。
4.14联锁装置inierlock
打开部件外壳或拆除盖板时，用户可触及之前就切断部件电流避免电击或停止部件运转以防伤人的一种装置,
4.15主要外壳部件majcrenclesurepart主要外壳部件指：
A，占外壳任何一个表面,如前,后、顶、底或侧面的面积的%以上的外壳部分；B.该外壳部件是为满足防止起火电击、人身衔害或防止内部穿件遭受机械伤等要来所必备的。
外壳部件的表面面积是指该部件周边所包围的面积，包括周边范函内的洞，通风孔及去除部分的面积如果外壳表面由若干个独立部分组成，具有相同动能的那些部分要一并考虑，并应根据组合后的表面来评价部件和计算表面面积。见图4.1。 3—
前面front
显示窗燃
帮卡盖板和
操作控制键
严面-
SJ/T 9167. 1—93

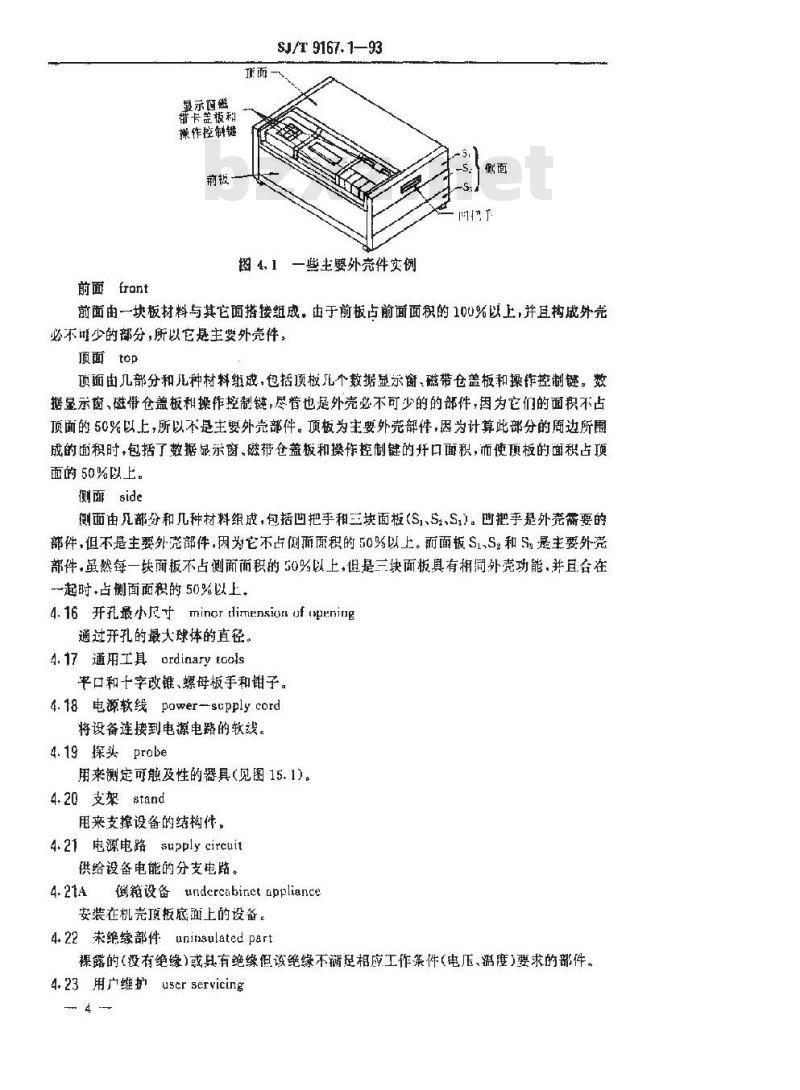

图 4.1一些主要外壳件实例
-S假面
前面由一块板材料与其它面措接组成，由于前板占前面面积的100%以上,并耳构戚外壳必不唯少的部分，所以它是主要外壳件，顶面top
顶面由几部分和儿种材料组成，包括顶极儿个数据显示窗、带仓盖板和操作控制键，数据显示窗、磁借仓盖板和操作控制键，尽管也是外壳必不可少的的部件，因为它们的面积不占顶面的50%以上，所以不是主要外完部件。顶板为主要外壳部件，因为计算此部分的周边所围成的面积时，包括了数据显示窗、磁带仓盖板和操作控制键的开口面积，而使顶板的面积占项面的50%以上。
侧面side
測面由几部分和几种材料组成，包括凹把乎和三块面板（SI、S、S，）。凹把乎疑外壳需要的部件，但不是主要外荒部件，因为它不占侧面面积的50%以上。而面板S1.S，和Ss屉主要外壳部件，虽然每一块面板不占侧面面积的50%以上，但是三块面板具有相同外壳功能并且合在一起时，占侧面面积的50%以上，4.16开孔最小尺寸minor tlimension uf opening通过开孔的最大球体的直径。
4.17 通用工具 ordinary toois平口和十字改锥、螺母板手和钳子，4.18电源软线power-supplycord将设备连接到电源电路的软线。4.19探头probe
用来测定可触及性的器具（见图15.1）。4.20支架stand
用来支撑设备的结构件。
421电源电路supplycircuit
供给设备电能的分支电路。
4.214衡箱设备undcrctbinet Eppliance安装在机壳顶扳底面上的设备。4.22未绝缘部件uninsulated part裸露的（没有绝缘）或具有绝缘但该绝缘不满足相应工作条件（电压、温度）要求的部件。4.23用广维护uscrservicing
SJ/T 9167. 1- 93
由用户进行更换，清洗、调节及类似的维修操作（绝第16章）例如：移去盖子;
打开盖门：
调节控制件：
设定电源电压，
更换熔断器。
4A引用文件
4A.1在本标准各项要求中引用的任何未标日期的法规或标准应认为是指该法规或标准的最新版本。
5般要求
5.1本章技术要求适用于本标准范围内的所有设备，对于特殊设备的特殊要求在相应章中进行补充。
5.2设备的结构应使设备满足下列各项要求A，用户使用和维修设备时，不发生电击，失火或人身伤害，。材料和元器件应在它们的电气机械利摄度极限游固内便招；C，装配娶防止元器件和接线移动或损坏。5.3本标难的5.2条和其家地方涉及的材料、元器件和布线都是涉及到中击、失火、人身伤害危险的材料、元器作和布线。例外：除非另有说明。
6防腐蚀
6.如果金属部件由士魔蚀会导致失火，电击或人身衔害，除非那种属是抗脑蚀的，否则应采取防腐蚀措施。
7户外用设备
7.1供户外使用的设备应满足下列谢项费求：A，应装有至少为S『型或等效的可供户外用的电源软线：B。设备应能受第67章规定的户外用设备潮湿试验：7.2符合下列项或项以上要求的，即被认为题户外用设备。A：配有可移动的装置（手把、轮子、滚轴或类似机械装置）：B.重量小于75ih(34kg);
C能用电池工作；
设备制造商的文件(说明书、使用与维护于研、广告或宜传材料)指翻或略示着设备可供户外使归。
例外，按72.15条标记(产外附警告标记)的设备除处。5
7A倒籍设备
SI/r 9167.1—93
7A.1除本标推相应要求外，倒箱设备应符合下列要求：A，具备表 17.1中要求的电源软线;B.应承受65.8—66.10条及表66.1中述的外壳冲击试验；C。根据68A.2条及68A.3条安装时+应承受第45章温度试验#D.应承受第68B章倒箱高温试验：E.应承受第68C章倒箱加湿试验
E.应承受第68D章倒箱安装圈定试验、7A.2倒箱设备应具备所有必要的构件，以便按照本文规定的制造厂的安装，操作和其他说明，使普通工具就能安装设备、这些安装和操作说明书是用于7A.1条叙述的试验中安置倒箱设备的。
7A.3倒箱设备应具备电源软线及贮存软线的措施。B多种电源电路电压设备
8.1使用电源电压选择器的设备应按照第50章和第63章进行试验，并且不应发牛电击或先火，应按照71.12条和71.13条提供说明书和标记。B.2能谢试不同的额定电压值的设备，其所谢电压指示应能在设备外表明显看到，并量好是在额定值标牌附近，见71.13条
8.3如果设备装有一个以上的电压谢节器或选择器，应清楚地说期如何使用所有的这些装置或选择暴。
8.4电源电压选择器的结构应保证向源电压的选择不能无意地被变动。8.5如果设备的电源电压选择据调整能由用户进行，则其结构应能保证在谢节电压选择器的同时，电源电压指示也做相应改变。8A使用高压电路的设备
8A.1使用峰值电压超过2500V电路的设备应按照UL1410电税设备标准中相应要求,对材料，可燃性、飞及异带操作进行评价。9材料可燃性级别
［般材料］
9.1材料应其有表 9.1示出的最小可燃性等级，不管其位置应用或功能如何,任何部件不应使用硝酸纤维或任何等易燃材料，录放媒介体门
9.2装配于载推荐用干录放设备上的录放媒介体，例如，磁带或唱片，不应采用硝酸纤维或任何同等易燃材料制造或涂敏，录放媒介本在贮存期间的失火危险性不能大于相同形式和数量的普通新闻纸在贮存中的失火危险性，[外部辅助部件］
9.3外部辅助部件,例如:镜头盖、眼罩,避光罩、肩垫背带、可分离镜头系统一一包括镜头、滤色片等摄象,的外部部件不受表9.1中的要求限制，但不能用硝酸红维和任何同等易燃材—6
料制造或涂敷。
材料及用途
SJ/T 9167. 1—93
表9.1灶料可燃性要求
1. 不考虑使用状态和其位置的纤维及类似材料。2.与未绝缘的且功率大干15W1=部牛接触的聚合材料。
3．外亮部件所必需使用的聚台材料。4.与未绝续的且功率等于或小于15W\1部件接触的林料。
5. 在上述14° 茶范围以外使用的材料。要求的可然性级见
94V-1,94V-0
94V--2.94V-1.94V-G
94HF -2.94HF-1
94VTM--2.9IVTM-I.94VIM--U
94V--2 94V--1 94V-0
94HB 94V--2 94V--1
94V-0.94HBF.94HF-2
9HF-1.94VIM--2.94VIM-1.94VTM-094HH 94V-2 94V-:
94V-0,E4HBF,04HF-2,D4HF-1.
94VTM--2.94VTM-1.34VTM-0
注：a，表9.1的要求不适明于小部性，,对于表9.1来说,持会下列各项的郭许追义为小部件：A。体积不超过 0.122in（2cm3)：B. 最太尺寸不超过 1, 15in(3cm)！其位置不能把火焰从一个区域传到另一个文减，不能在可能的引燃源和其它可被引燃部件之间起桥架作书。
b.可燃性级别(对手比重等于或大于 0. 6 的 94V-D.94V-1.94V-2.94HB,94VTM-0,94VTM—1 和 94VTM. 2级对料或比重小于 0. C 的 34II°1,94IF 2 及 94HBF 级材料)用 UL 94《装置知设备中可塑性材料的可激生试验标睡中就定的试整方法进行鉴另被试验的材料样品应切成实使用中最小厚度约,U，94标准中规定尺小的痛平条;对于装配件.样品应命有所有装配件，印刷线路板，端于板等等可用成品进行试验或从成拓二切割：部分作为试验样品。对于式验未完成之前就已燃尽的小部件，川段相同料的大一些的样品选行试验，只要样品保持上达部件的逐度或更薄一些的厚夏。无论种较大的样品都不能被火燃烧尽，对于不是扇平庚的，由装配件组成的或其中某一部分组成的栏品，应选取最利丁燃烧的位置进行试验。部伴的材料，除外壳以外，就更薄的最终产品面言充许使用：/16in(1.6mm)厚的条形样品进行材料定级对于聚合材料的机壳,就更薄的般终严品而言，材料定级分许使用：/8in(3.2ui:)厚的条形样品。对元器件内部绝缘系统或元器件另有要求的场合不适阳（见第2章元器件）。C
接照心章测量电源率。
可燃性分级34VTM—2、94VTM—：和94VTM-C只适用F符合UL7$6电气印制板>标准的P.
柔软性印制板
10间距
（机械】
10、1与电源电路（初级电路）导电连接的未绝缘部件与下列各部件之间沿表面和经过空间应保持1/8im（3.2mm）的最小间距，A，极性相反的未绝缘部件：
B.可触及的导电部件。
SJ/T 9167. 193
潮外：！0.1条闻蹈要求不适用于这样-些部件，这些部件的查置科相互排列具有适当的久性隔离，见第48章（介质耐压试验）。“02当衡量含有人工焊按过方的元许之间的空间或丧面间的间距时，需要考虑到元件和引线连接点上境典的焊锡进行间距测道，卵图10.1所示。铠绿引线
夏蒙引钱和
上的换
求端杀状范缘
X一般意堆积了婵的人工焊接元件之润1翌保持的问距。绝嫁引线
送引线和潮子上
的妞等
焊接蜡子
图10.1人工焊接的元件之间间距的测量（仅作说明10.2条的实例）103按照10.1条和1.2条思在极性和友的未绝缘部伴之间或这种部件和可触及导电部件之闻，由于间距不够要如的髓或案合物垫片、纤维物或类似材料（不是外壳材料）应符合下列各项要求：
A．应符合绝缘材料的要辈：
应是表 9. 1 糖定的材料;
若在设备使用或照户维护期间可能需要装卸的话，应符合第66章中相应的试验规C
应使用某种方式固定，而不是靠表面阅的率效力；D.
应安装得不会现设备操作而变到损坏；F.
最小厚度应有 0.02bin（0.71mm）,若虑空气间距配合使用则应有 0.013in(0.33mm).
倒外，元件内部的绝缘材料除外。［熔断器和熔断器座
勤.4涉及到电起危险的熔断器的未绝缘部分与下列两种部件之间沿表面和空润应保持最小为1/8in（3.2mm）的简距，
A.极性拍发的未绝缘部件：
B。可触及导电部件。
应在熔断器处于其安装位置的条件下测定间距。例外；具有符合10.5条要求的隔返时除外。11设备及附件装配
11.1由用户进行机裁装配（装拥支柱、脚轮，装饰部件等等>的设备或附件应符合下列全部要求
装配应要求符合下列一条或诸条：A
1．不用至具：
SJ/T 9167. 1—93
2．只需用普通工具(见4.20条）#3.使用出制造厂随装配件一起提供的工具。B应提供为完成装配所需的全部零部件C.应提供装配说明书（见第74章）D、装配说明不应使用户做出错误行动面导致失火、电击或人身伤害。11.2规定由专职人员进行安装的设备和附件不需符台11.1条中的A项和D项，这样的设备和附件应按照74.3条进行标记，并且有74.1条所要求的装配说明书。11A背面粘合的导电件和标签
114.1用粘胶来固定的导电材料标签或部件，如果脱落后能起短路媒介作用并导致失火或电击，测它们应符合第66B章的试验要求。12人身伤害
[一般要求】
12.1如果出现下列一种或多种情况，就认为有人身伤害的危险A，在正常操作时（见12.2条），可能触及到动力传输运动部件。如齿轮、连杆：B，在用户装配、操作或维抗设备时，有锐利边缘，毛刺或突出物能使人身受到伤害；.设备本身或与椎车，支架配用的设备不稳定（见第65章）。12.2使用12.1条中的A项要求时，动力传输运动部件如，齿轮和连杆的可触及性，应按第15章（外壳）中可触及性要求进行评价。应当把厂方提供的部件按照设备附带的说明书完成装配之后再确定其可触及性。
例外，木要求不适用于为使设备工作而必须暴露的磁带盘或磁带驱动机械。如果把磁带盘，卡盘或磁带愈从二作位置上取出，齿轮、连杆及类似机构仍可运动，则应进行可触及性评定。
12.3为确定是否符合12.1条B项中有光锐利边缘的要求，应采用UL1439&设备上边缘锐性的测定》标准中的有关要求。12.4参考12.1条心项，具有超出地板39.37in（1m）高的支架，预计在学校、研究所，医院或小孩容易移动推车的类似场合使用的推车应按72.5A～72.5D条标记。13失火
13.1就按本标准要求对产品内部电路进行评价而言，规定凡是能向连接在元器件、零部件或装配件上任意两点之间的外接电阻器传送大于15W的电功率，就认为存在失火的危险，电功率的测量应按照第60章进行。
14电击
14.1若属下列情况则认为存在电击的危险A，部件与地或与任何其它可同时触及的部件之间的开路电压：1.对于不会接触潮湿的室内设备为42.4V2.对于会与漳湿接触的室外设备为21.2V。９1
B，存在下列一种或多种情况；
SJ/T 9167. 1--93
1.任何可触及部件的漏电端超过0.5mA（按照第45章进行测量）2.只在用户维护时才桑露的部件上，流经500电阻的连续电流超过表14.1规定的极限，
3.只在用户维护时小暴露的部件上，流经5000电阻的峰值电癫的幅值和持续时间的组合超过表 14. 2 规定的极限;4。只在用户维护时4暴露的部件上，电容量和电压的组合超过14.3规定的极限。表14.1用户维护期阅可触及的部件电击频率Hz
0—100
流经5000也阻的最大允许电流值(峰值mA)
注：8，衰中没有列出的与频率相对应的最大允许电流值可用表中相邻值之间的直线插值法求得，上表适闲于非正弦惠复波或正弦读形的电流【瞬时电击】
14.2连接在只有用户维护期间才暴露的任一部件与地或与任何其它可同时触及的部件之间流经5090的电阻的瞬时电流的持续时间满足方程式14.1方程式14,1
麟时电流的持续时间
式中;T-一以秒为单位的持续时问,是电流瞬时值第一次超过7.1mA直到降到 7.1mA瞬时值以下所经过的时间，并且至少保持1s。典型的算值在装14.2中列出：I—以毫安为单位的电流峰值。
例外：不论持续时间如何，电流峰值不得超过89mA。10
SJ/T 9167.1-93
表14.2电击—瞬时
流经5000电阻的最大电流峰值
小于 7. 1mA
大于309.0
幅值大于 7. 1mA 峰值包络的最大充许时间（8)
不适埔
见 14. 2 条中的例外
注：a。表中设有列出与电流值相对应的最大允许时同用表中相邻值闻直线插值法求得。表14.3电街
放电谁己容器两端的电安差
最大允许电容量
