【电子行业标准(SJ)】 测量用稳定电源装置

1概述

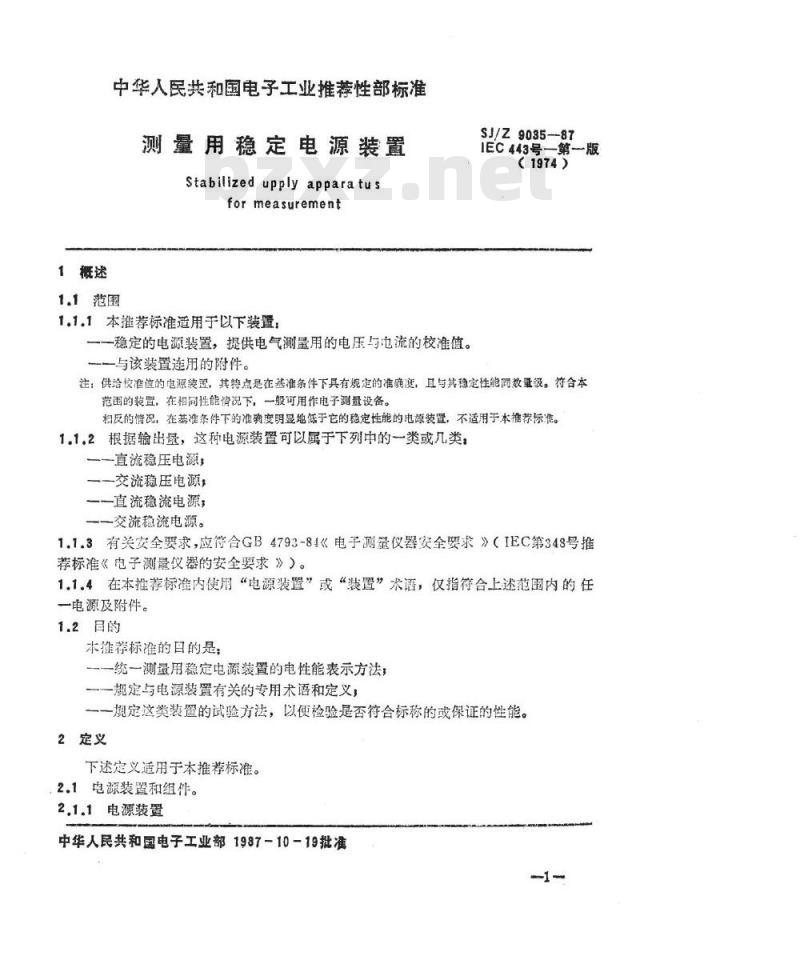

中华入民共和国电子工业推荐性部标准测量用稳定电源装置
Stabilizedupplyapparatus
for measurement
1.1范围
1.1.1本推荐标准适用于以下装置，一稳定的电源装置，提供电气测量用的电压与电流的校准值。与该装置连用的附件。
SJ/Z9035--87
IEC443号一第一版
（1974）
注：供给校准值的电源装置，其特点是在基准条件下具有规定的准确度，耳与其稳定性能同数量级，特合本范围的装置，在相同性能管况下，一般可用作电子测量设备。相反的情况，在基准条件下的准度明显地低于它的稳定性能的电源装置，不适用于本推荐际准。1.1.2根据输出量，这种电源装置可以属于下列中的一类或几类：一直流稳压电源：
一交流稳压电源，
直流稳流电源，
一交流稳流电源。
1.1.3有关安全要求，应符合GB4793-84《电于测量仪器安全要求》（IEC第348号推荐标准《电子测量仪器的安全要求》）。1.1.4在本推荐标准内使用“电源装置”或“装置”术语，仅指符合上述范围内的任一电源及附件。
1.2目的
本推荐标准的日的是
一一统一测量用稳定电源装置的电性能表示方法；一一规定与电源装置有关的专用术语和定义，一一规定这类装置的试验方法，以便检验是否符合标称的或保证的性能。2定义
下述定义适用于本推荐标准。
2.1电源装置和组件。
2.1.1电源装置
中华人民共和国电子工业部1987-10-19批准SJ/Z9085--87

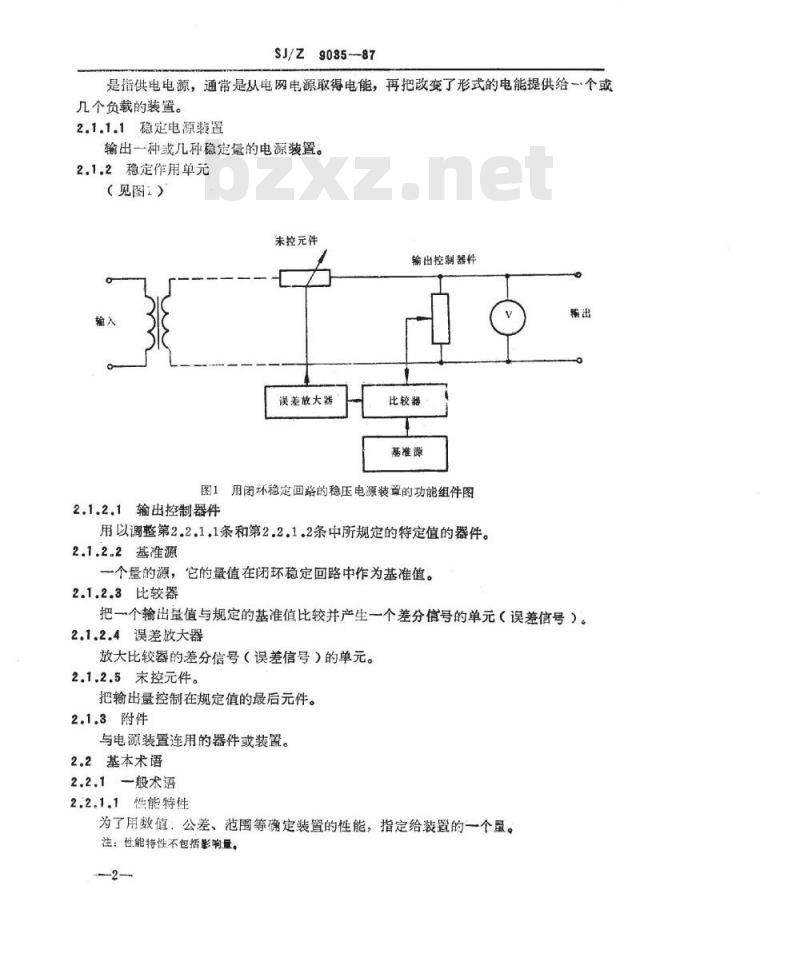

是指供电电源，通常是从电网电源取得电能，再把改变了形式的电能提供给个或几个负载的装置。
2.1.1.1稳定电源装置
输出一种或几种稳定量的电源装置。2.1.2稳定作用单元
（见图：）
未控元件
输出控制器件
误差放大器
比较器
基准源
图1用闭坏稳定回路的稳压电源装罩的功能组件图2.1.2.1输出控制器件
用以调整第2.2.1.1条和第2.2.1.2条中所规定的特定值的器件。2.1.2.2基准源
一个量的源，它的量值在闭环稳定回路中作为基准值。2.1.2.3比较器
把一个输出量值与规定的基准值比较并产生一个差分信号的单元（误差信号）。2.1.2.4误差放大器
放大比较器的差分信号（误差信号）的单元。2.1.2.5末控元件。
把输出量控制在规定值的最后元件。2.1.3附件
与电源装置连用的器件或装置。2.2基本术语
2.2.1般术语
2.2.1.1性能特性
为了用数值、公差、范围等确定装置的性能。指定给装置的一个量。注：性能特性不包括影响量。

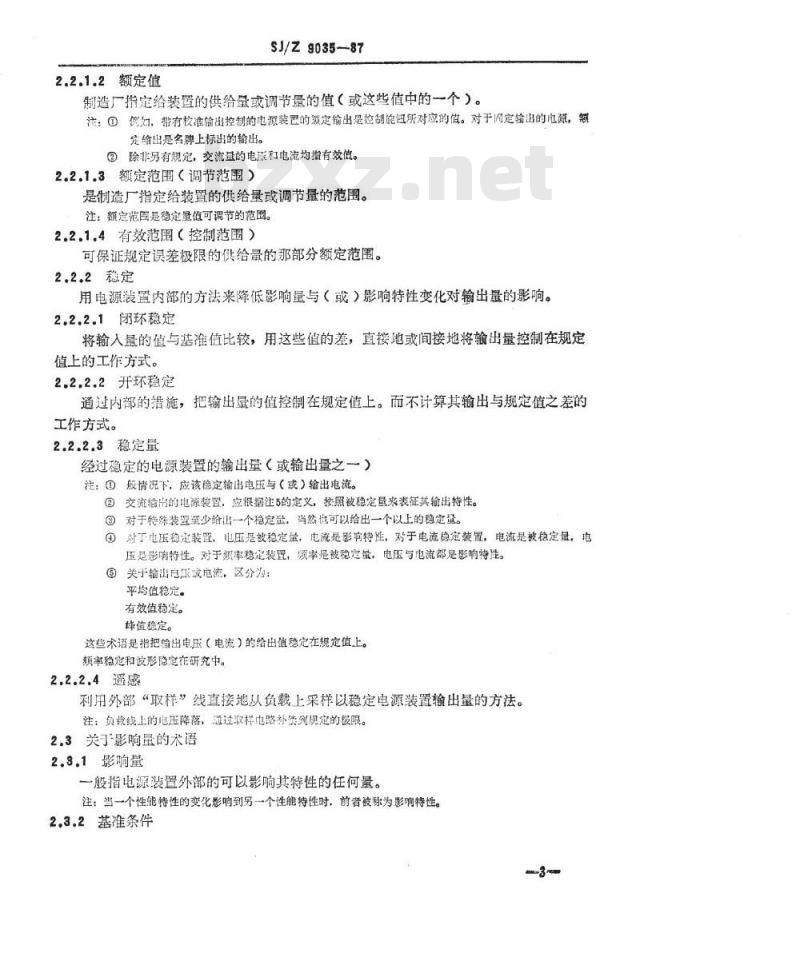

2.2.1.2额定值
SJ/Z9035—87
制造厂指定给装暨的供给量或调节量的值（或这些值中的一个）。注：①例如，带有较准输出控制的电源装已的额定输出是控制旋钮所对应的值。对于周定输出的电源，额定输出是名牌上标出的输出。
②除非另有规定，交流益的电压和电流均指有效值。2.2.1.3额定范围（调节范围）
是制造厂指定给装置的供给量或调节量的范围。注：额定范固是稳定量值可调节的范围。2.2.1.4有效范围（控制范围）
可保证规定误差极限的供给量的那部分额定范围。2.2.2稳定
用电源装置内部的方法来降低影响量与（或）影响特性变化对输出量的影响。2.2.2.1闭环稳定
将输入量的值与基准值比较，用这些值的差，直接地或间接地将输出量控制在规定值上的工作方式。
2.2.2.2开环稳定
通过内部的措施，把输出量的值控制在规定值上。而不计算其输出与规定值之差的工作方式。
2.2.2.3稳定量
经过稳定的电源装置的输出量（或输出量之一）注：①般情况下，应该稳定输出电压与（或）输出电流。②交流输出的电源装置，应根据注5的定义，按照被稳定量来表征其输出特性。对于特殊装置至少给出一个稳定量，尚然危可以给出一个以上的稳定盘。对于电压稳定装置，电压是被稳定盗，电流是影狗特连，对于电流稳定装置，电流是被稳定量，电压是影响特性。对于频率稳定装置，频率是被稳定量，电压与电流都是影响特生。③关于输出电压或电流，区分为：平均值稳定。
有效值稳定。
锋值稳定。
这些术语是指把输出电压（电流）的给出值稳定在规定值上。频率稳定和波形隐定在研究中。2.2.2.4遥感
利用外部“取样”线直接地从负载上采样以稳定电源装置输出量的方法。注：负载线上的电压降落，通过取样电路补偿刻规定的极限。2.3关了影响量的术语
2.3.1影响量
一般指电源装置外部的可以影响其特性的任何量。注：当一个性能特性的变化影响到另一个性能特性时，前者被称为影响特性。2.3.2基准条件
SJ/Z9035-87www.bzxz.net

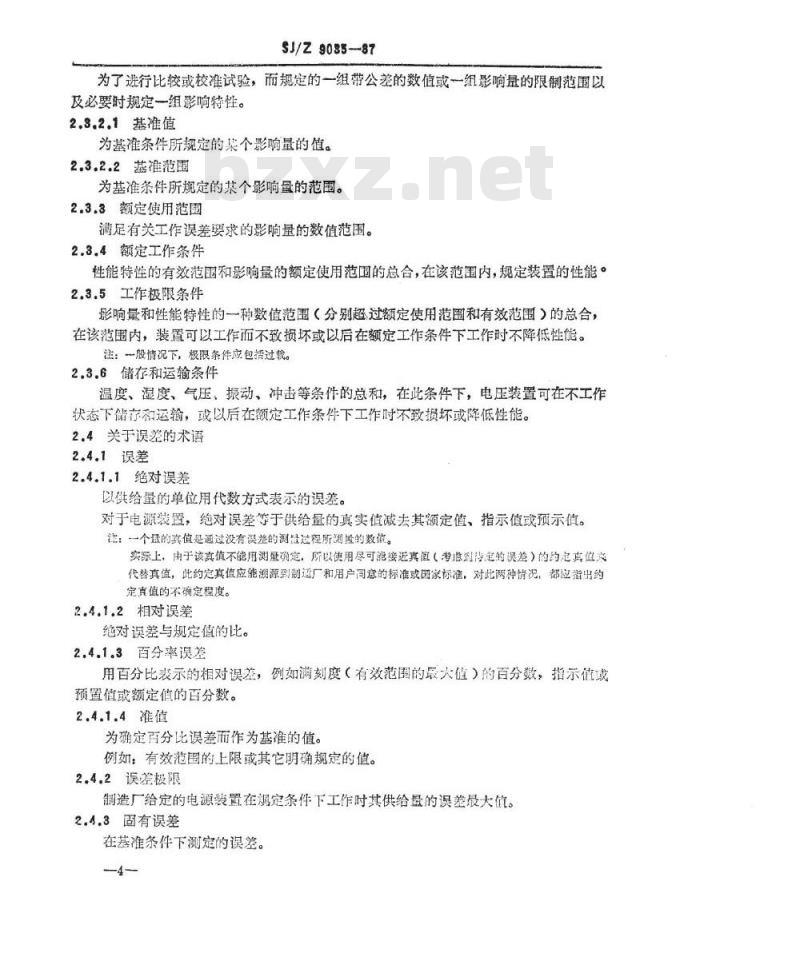

为了进行比较或校准试验，而规定的一组带公差的数值或一组影响量的限制范围以及必要时规定一组影响特性。
2.3.2.1基准值
为基准条件所规定的某个影响量的值。2.3.2.2基准范围
为基准条件所规定的某个影响量的范围。2.3.3额定使用范围
满足有关工作误差要求的影响量的数值范围。2.3.4额定工作条件
性能特性的有效范围和影响量的额定使用范国的总合，在该范围内，规定装置的性能。2.3.5工作极限条件
影响量和性能特性的一种数值范围（分别超过额定使用范围和有效范围）的总合，在该范围内，装置可以工作而不致损坏或以后在额定工作条件下工作时不降低性能。注：一股情况下，极限条件应包括过载。2.3.6储存和运输条件
温度、湿度、气压、振动、冲击等条件的总和，在此条件下，电压装置可在不工作状态下储存和运输，或以后在额定工作条件下工作时不致损坏或降低性能。2.4关于误差的术语
2.4.1误差
2.4.1.1绝对误差
以供给量的单位用代数方式表示的误差。对于电源装置，绝对误差等于供给量的真实值减去其额定值、指示值或预示值。注：一个量的算值是通过没有误差的测量过程所测盈的数值。实际上，由于该真值不能用测量确定，所以使用尽可能接近真值（考到待定的误差）的约定真值产代替真值，此约定真值应能溯源到制适厂和用户司意的标准或国家标准，对此两种情况，都应指出约定真值的不确定程度。
2.4.1.2相对误差
绝对误差与规定值的比。
2.4.1.3百分率误差
用百分比表示的相对误差，例如满刻度（有效范图的最大值）的百分数，指示值或预置值或额定值的百分数。
2.4.1.4准值
为确定百分比误差而作为基准的值。例如：有效范围的上限或其它明确规定的值。2.4.2误差极限
制造厂给定的电源装置在爆定条件下工作时其供给量的误差最大值。2.4.3固有误差
在基准条件下测定的误差。

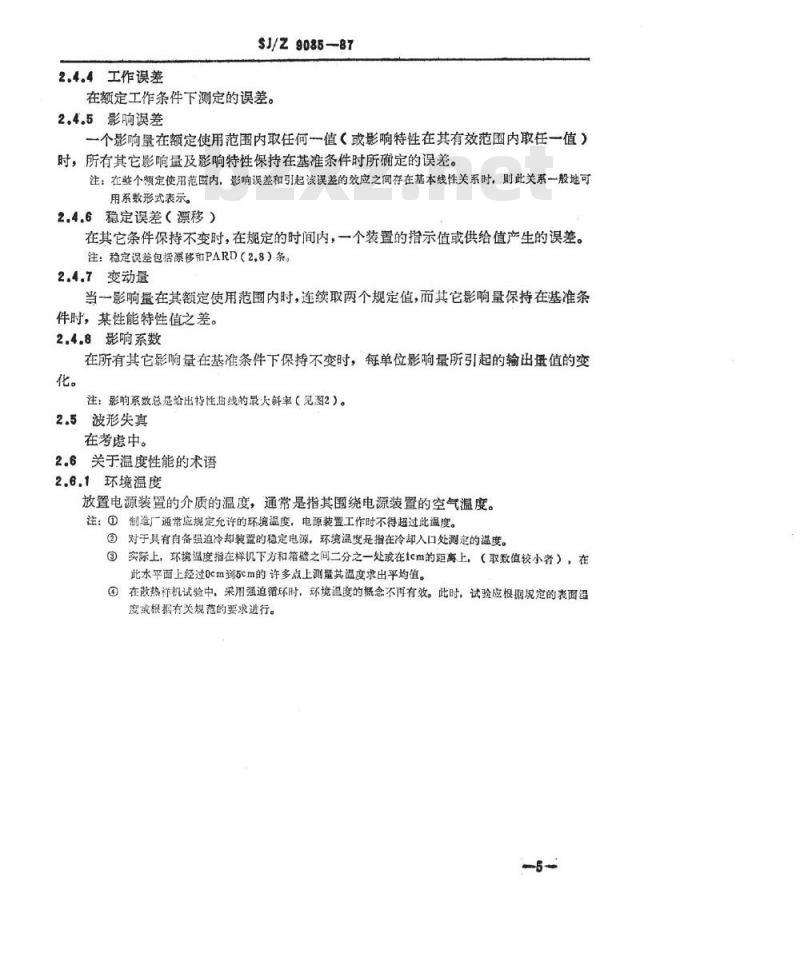

2.4.4工作误差
SJ/Z9085-87
在额定工作条件下测定的误差。2.4.5影响误差
一个影响量在额定使用范围内取任何一值（或影响特性在其有效范围内取任一值）时，所有其它影响量及影响特性保持在基准条件时所确定的误差。注：在整个额定使用范围内，影响误差和引起该误差的效应之间存在基本线性关系时，则此关系一般地可用系数形式表示。
2.4.6稳定误差（漂移）
在其它条件保持不变时，在规定的时间内，一个装置的指示值或供给值产生的误差。注：稳定误差包括票移和PARD（2.8）条。2.4.7变动量
当一影响量在其额定使用范圈内时，连续取两个规定值，而其它影响量保持在基准条件时，某性能特性值之差。
2.4.8影响系数
在所有其它影响量在基准条件下保持不变时，每单位影响量所引起的输出量值的变化。
注：影响系效总是给出特性曲线的最大斜率（见图2）。2.5波形失真
在考虑中。
2.6关于温度性能的术语
2.6.1环境温度
放置电源装置的介质的温度，通常是指其围绕电源装置的空气温度。注：①制造厂通常应规定允许的环境温度，电源装置工作时不得超过此温度。②对于具有自备强追冷却装置的稳定电源，环境温度是指在冷却入口处测定的温度。实际上，环境温度指在样机下方和箱壁之间二分之一处或在1cm的距离上，（取数值较小者），在?
此水平面上经过0cm到5cm的许多点上测量其温度求出平均值。④在散热样机试验中，采用强追循环时。环境温度的概念不再有效。此时，试验应根据规定的表面温度或根据有关规范的要求进行。SJ/Z
9035-87
额定使用范围
图2根据最大斜率确定影响系数，影响系数等于AB除以AC2.6.2热平衡
稳定电源装置的内部温度没有明显变化时的状态。2.6.3安稳时间
影响量
一个影响盘的变化或输出调节开始到一个输出量仅由于漂移或PARD（见2.8.1条）所引起变化这一点之闻的时间间隔。2.6.4预热时间
电源装置在规定条件下，通电后，使其满足所有性能要求所需要的时间。2.7关于瞬态性能的术语
2.7.1过冲幅度
输出量的瞬态偏移的峰值与其额定值或最末值的差。注：只有当瞬态俯移超出工作误整极限时，本推荐标准才使用这个概含。2.7.2恢复时间
从发生阶跃变化到输出量的数值进入并保持在工作误差范围内瞬间的时问间隔。6
图中所有符号说明：
A为输出幅度
I为影响量
t为时间
SJ/Z9035--87
4为在阶跃变化之前输出量的初始宜△A为稳态偏差
AN为等定输出值
BN为以AN为中心的工作误差带
On为相对于额定值AN的过冲幅度I1、12为阶联变化前后的影响量或影响特性，它影响输出值。TR为恢复时间
图3引起输出瞬变的阶跃变化（相对于额定值的工作误差带）2.8关于随机与周期偏移的术语
2.8.1PARD（周期与随机偏移）
所有影响量和影响特性保持不变时，一个输出量，在规定的带宽内，相对于其平均值的周期与随机偏移。
注：对于规定的带宽，PARD可以用有效值与（或）峰一峰值表示。2.8.1.1波纹
PARD的周期部分，通常是与输入电源频率与（或）内部产生的开关频率有关的谐波。
2.8.1.2噪声
PARD的随机部分
注：对于那些主要不是热起源的噪声（开关噪声、量化噪声等），为叙述此现象，最好说明其分布规律特性。
2,8.2漂移
SJ/Z 9035--87
在其它条件保持不变时，供给量在规定的时间内（不希望的）缓慢和连续的变化。注：漂移，包括从零机（直流）至规定额率上限的错宽内周期与随机的偏移，为暴移现定的须上限必须与PARD的频率下限一致，以便在恒定工作条件下，全部痛移用一个规范或其它规范包活，2.9关于（电路和绝缘）阻抗术语2.9.1输出阻抗
输出端的正弦电压与正弦电流的复数比：其中一个会影响另一个，而且受外部因案影响。
注，车
输出阻抗是频率的函数。
2.9.1.1输出电阻
直流输出电压的增量变化与直流输出电流的增量变化之比：其中一个会影响另一个，而且受外部因素影响。
2.9.1.2交流稳定电源装置的输出阻抗等效输出阻抗
在考虑中。
2.9.2对机架电容
在规定端子与公共点（如机架、保护端或地线）之间测得的电容。2.9.3转移电容
在规定的输入端子和输出端子之间测得的电容。注：有时叫做“温泄电容”。
2.9.4输出电容
一般情况，是指在输出端子之间测得的电容。在特殊情况下，当电源电路在输出端上跨接一电容时，输出电容即该电容器的额定值。2.9.5最大浮动电压
对于浮动输出和浮动输入（控制输入），可在规定的端子与机架间永久保持的最大电压。
2.9.6绝缘电阻
在规定的彼此绝缘的任一对点之问测得的电阻。2.10有关控制操作的术语
2.10.1控制特性
由于人工操作或由于电信号或机械输入的有意控制所引起的输出变化之有关特性。2.10.1.1不连续控制分辨力
在不连续控制的（例如，采用开关，可调线绕电阻器）情况下，由可以重现的最小控制元件档所产生的稳定输出最值的最大增量。2.10.1.2增量控制系数
稳定输出量的增量变化与引起该变化的控制旋钮位置的增母变化之比。2.10.2控制过冲
由输出控制调节的阶跃变化所引起的过冲。2.10.3遥控
SJ/Z9035-87
用外部控制量调节电源装置的输出。注：一般情况下，特定的据控方式，应按所加的信号或信号参数命名，例如：电阻控制：
电压控制：
电流控制：
数字控制。
2.10.3.1遥控系数
控制量的值与输出量的预期值之比。注：控倒系数可以在控制最值的一个范圖内改变。2.10.3.2遥控偏差
输出量的实际值与控制量除以遥控系数之间的差。注：控制偷差包括非线性，斜率误差及补偿效应。2.10.3.3控制速率
在不超过工作误差极限的前提下，由于控制量变化所引起的稳定输出量改变的最大速率。
2.11关于负载特性的术语
2.11.1负裁特性
对于规定的电流种类，输出电压值与输出电流值之间的函数关系。2.11.2恒压/恒流交送
当输出电流达到一预定值时，电压装置能自动地从稳压工作模式转换到稳流工作模式的一种特性，反之亦然。
2.11.3交迭区
工作模式变化时出现的输出量的数值范围。注：①在该区减内，输出量无法定义。②除非另有规定，该选交区包容在工作误差极限的区域内。2.11.4限流
将恒压电源的输出电流限制在某个预定的最大值（固定的或可调的）的一种功能，且当排除过载或短路时，能自动地将输出电压恢复到正常值。有三种限流（见图4）：
a）恒压/恒流交送：
b）当电流增加时降低输出电压（也称为“自动限流”）。）当负载电阻减小时，电压和电流都降低（也称为“折返”或“减流”）。注：“限流”用于稳定电压装置。对于稳流电源。其相应术语悬“限压”，因而，在相反意义上，采用以下术语和定义。
2.11.4.1门限电流
负载电阻减小到输出电压即超出工作误差极限时的输出电流值。2.11.4.2限流的最大值
在稳态条件和电阻性负载的情况下可得到的限定的最大电流值。注：此值不一定连续。
2.11.4.3限流的短路值
SJ/Z 9035--87
将恒压电源装置输出端短路时所能提供的稳态电流值。FCL
图中所用符号说明：
CVCC为恒压/恒流
ACL为自动限流
FCL为折返限流
T为门限电流
M为最大极限电流
S为短路电流
虚线是工作误差极限。
交送区
图4限流类型
2.12关于几个电源装置组合工作的术语M
输出电流
为扩大单个电源的输出能力，可将几个电源连接成一种组合工作方式。例如，为提供一种用一个电源（主控）来控制另外几个电源（从动）的工作方式，通常可以将输出端子以外的各端子互相连接起来。2.12.1从动工作
把几个稳定电源互连，仅用控制主控电源方法达到协调控制整个系统。这种组合的特点是所有单元的输出基本上成比例的一种方式。2.12.2并联工作
将几个电源的所有正输出端连在一起，所有负输出端连在一起，从而，使总的负载电流等于每个电源输出电流总和的一种工作方式。2.12.2.1规定负载分配的并联工作10
SJ/Z 9035--87
将几个稳定电源并联，使总负载按规定的比例在这些电源之间分配的一种工作方式。2.12.2.2从动并联工作
一个主电源与一个或几个从电源的并联联接。其输出电流始终与主电源的输出电流相等或成比例。
2.12.3串联工作
把几个稳定电源中的一个电源的正输出端与另一个电源的负输出端连接，从而使各电源的输出电压是相加的一种工作方式。2.12.3.1规定负裁分配的串联工作几个电源串联，其总电压按规定的比例在这些电源之间分配。2.12.3.2从动串联工作
一个主电源与一个成多个从电源的串联，其输出电压始终与主电源的输出电压相等或成比例。
2.12.4从动跟踪工作
几个稳定电源五连（包括一个公共输出端），其中包括一个或多个从电源，其输出始终保持与主电源的输出相等或成比例的一种方式。注：相对于公共偷出端，从动电源的极性可以与主控电源的极性相同或担反：在后者情况下，其线路连接有时称为互补跟踪。
2.13有关故障保护术语
2.13.1过流保护
保护电源装暨与（或）其连接的设备，防止超过输出电流（包括短路电流。泛：稳定电源装暨可分为有限期或无限期（绝对的或有限的）过流保护。2.13.2过压保护
保护电源装置与（或）其连接的设备，防止由于电源装置失效（包括开路电压）而引起的过高输出电压。
2.13.3欠压保护
保护电源装置与（或）其连接的设备，防止由于电源装置失效引起的过低输出电压。注：它可因负载断开引起。
2.13.4反向电压保护
保护电源装置，防止反向电压加在输出端上。2.13.5反向电流保护
保护电源装置，防止由负载反馈到电源的电流。2.13.6过温保护
保护电源装置或其部件，防止温度超过规定值。2.13.7复位
排除故障后，电源装置能恢复工作状态的方法。复位可以是自动的或手动的。2.14关于输入的术语
2.14.1功率因数
有功功率除以视在功率。
2.14.2位移因数
SJ/Z9035-87
基波的有功功率除以基波的视在功率。2.14,1和2,14.2条的注：当失真可以忽略时，功率因数和位移因数之间无区别，而术语cosΦ适用于两者，2.14.3效率
总输出功率除以有功输入功率。2.14.4系统效率
当输人功率包括任何辅助装置（该装置为工作必需）工作所需要的功率时的效率。2.14.5启动冲击电流
当接通电源时，电源装置输入电流的最大瞬时值。2.14.6输入电流的失真
当电源装置接以纯正弦波的交流电压源供电时，电源装置的输人电流的失真。2.14.7输入电流的波纹
当用内阻可忽略不计的直流源作电源装置输入时，呈现在电源装置输人电流中的交流分量。
2.14.8开（关）机过冲
由于加上（移去）输入功率或由于接通（断开）电源装置的输入开关而引起的过冲。2.14.9接通（断开）极性反转
随着加上（移去）输入功率或接通（断开）电源装置的输入开关而产生的输出极性瞬时反转。
3关于说明与试验的一般要求
3.1本条及以下各条中叙述的条件与程序涉及到有关说明与试验一工作误差极限（第4和第5章）一一固有误差极限（第4和第6章）一一影响误差极限与影响系数极限（也可能为变动量）（第7章）一一其它性能量（第8和第9章）一一输人要求（第10章）
3.2关于说明与检查，可参考IEC359号推荐标准（电子测量设备工作性能的表示方法）。3.2.1误差极限的给出
3.2.1.1应给出工作误差极限（适用于额定工作条件下）。38.2.1.2可以给出固有误差极限（适用于基准条件下）。未给出时，固有误差极限被认为等于工作误差极限。
3.2.1.3可以给出影响误差极限。当一个影响量或影响特性是引起工作误差的重要部分时，给出这些极限特别有用。如能说明那些环境条件对于考工作误差是可以忽略的，可能是使人感兴趣的。注；对于稳定电源。在如上条件下，给出变动最也许是有用的。3.2.1.4关于稳定性、制造厂应给出：一一或不超过工作误差极限的最大时间间隔，12
