本标准是以UL1244《电气、电子测量与试验设备》安全标准为依据制订的。 SJ/Z 9036-1987 电气、电子测量与试验设备 SJ/Z9036-1987

部分标准内容:

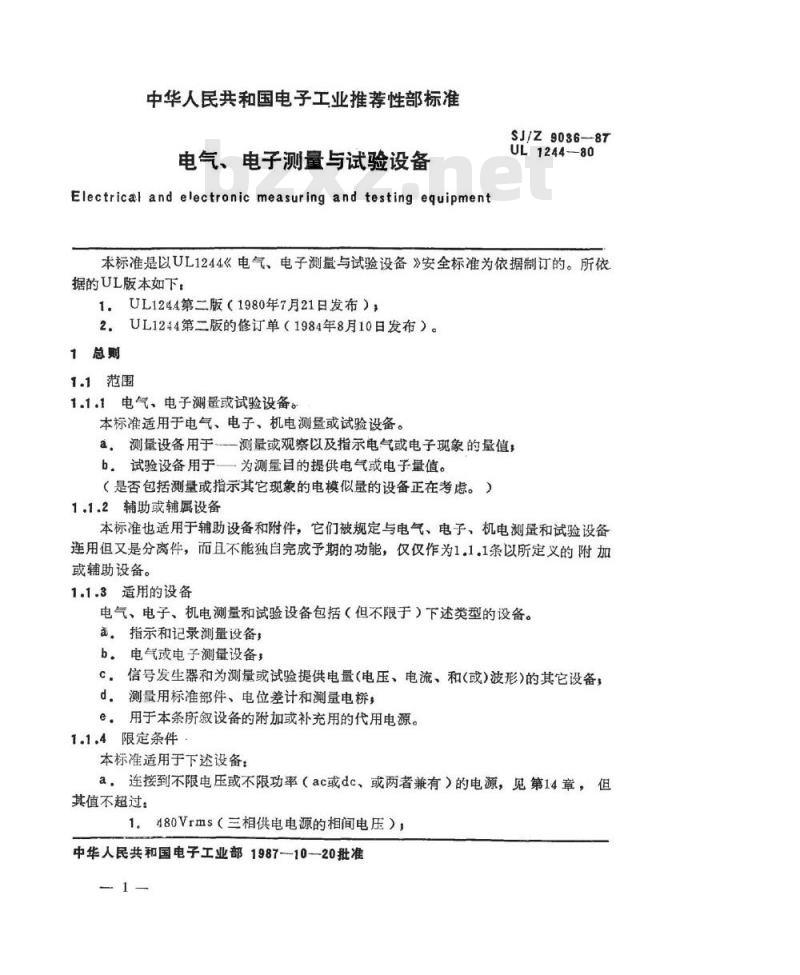

中华人民共和国电子工业推荐性部标准电气、电子测量与试验设备
Electrical and electronic measuring and testing equipmentSJ/Z9036-87
UL1244-80
本标准是以UL1244《电气、电子测量与试验设备》安全标准为依据制订的。所依据的UL版本如下:
1.UL1244第二版(1980年7月21日发布),2.UL1244第二版的修订单(1984年8月10日发布)。1总购
1.1范围
1.1.1电气、电子测量或试验设备。本标准适用于电气、电子、机电测量或试验设备。a,测量设备用于-测量或观察以及指示电气或电子现象的量值,b。试验设备用于一为测量目的提供电气或电子量值。(是否包括测量或指示其它现象的电模似量的设备正在考虑。)1.1.2辅助或辅属设备
本标准也适用于辅助设备和附件,它们被规定与电气、电子、机电测量和试验设备连用但又是分离件,而且不能独自完成予期的功能,仅仅作为1.1.1条以所定义的附加或辅助设备。
1.1.3适用的设备
电气、电子、机电测量和试验设备包括(但不限于)下述类型的设备。a,指示和记录测量设备,
b.电气或电子测量设备,
信号发生器和为测量或试验提供电量(电压、电流、和(或)波形)的其它设备:c.
测量用标准部件、电位差计和测量电桥,用于本条所叙设备的附加或补充用的代用电源。e.
1.1.4限定条件
本标准适用于下述设备:
a:连接到不限电压或不限功率(ac或dc、或两者兼有)的电源,见第14章,但其值不超过:
1.480Vrms(三相供电电源的相间电压):中华人民共和国电子工业部1987-10—20批准SJ/Z9086--87

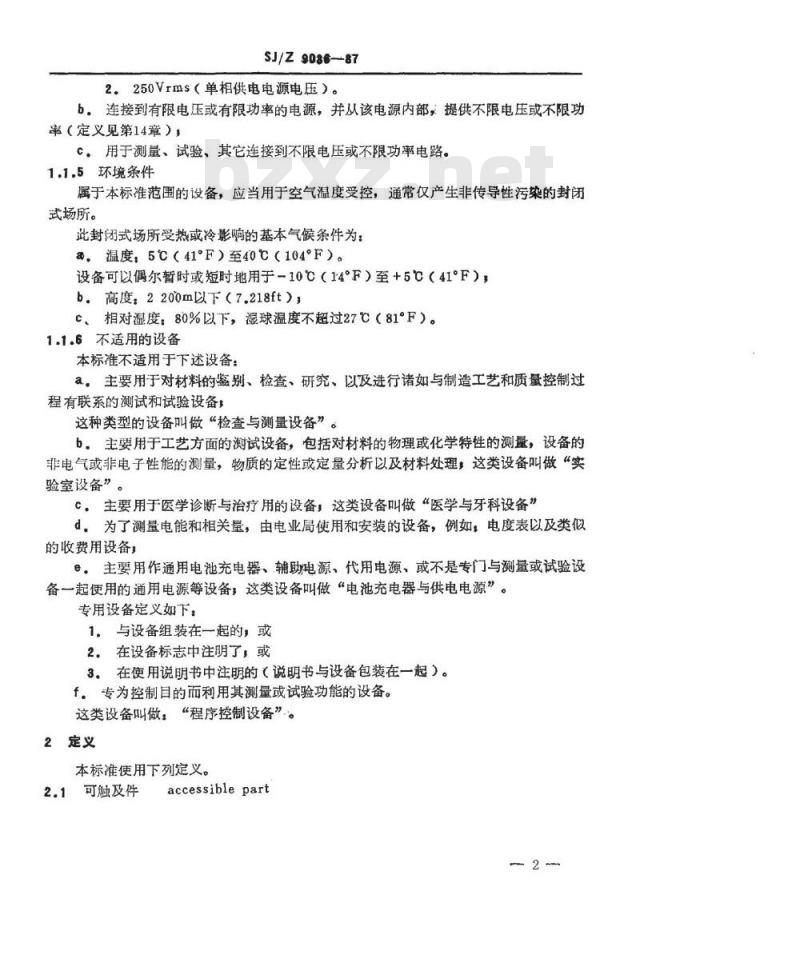

2.250Vrms(单相供电电源电压)。b。连接到有限电压或有限功率的电源,并从该电源内部,提供不限电压或不限功率(定义见第14章),
。用于测量、试验、其它连接到不限电压或不限功率电路。1.1.5环境条件
属于本标准范围的设备,应当用于空气温度受控,通常仅产生非传导性污染的封闭式场所。
此封闭式场所受热或冷影响的基本气候条件为:&.温度,5℃(41°F)至40℃(104°F)。设备可以偶尔暂时或短时地用于10℃(14°F)至+5℃(41°F)b。高度2200m以下(7.218ft),C、相对湿度:80%以下,湿球温度不超过27℃(81°F)。1.1.6不适用的设备
本标准不适用于下述设备:
a。主要用于对材料的鉴别、检查、研究、以及进行诸如与制造工艺和质量控制过程有联系的测试和试验设备,
这种类型的设备叫做“检查与测量设备”。b。主要用于工艺方面的测试设备,包括对材料的物理或化学特性的测量,设备的非电气或非电子性能的测量,物质的定性或定量分析以及材料处理,这类设备叫做“实验室设备”。
c,主要用于医学诊断与治疗用的设备,这类设备叫做“医学与牙科设备”d,为了测量电能和相关量,由电业局使用和安装的设备,例如,电度表以及类似的收费用设备,
e。主要用作通用电池充电器、辅助电源、代用电源、或不是专门与测量或试验设备一起使用的通用电源等设备,这类设备叫做“电池充电器与供电电源”。专用设备定义如下:
1,与设备组装在一起的,或
2.在设备标志中注明了,或
3,在使用说明书中注明的(说明书与设备包装在一起)。f。专为控制目的而利用其测量或试验功能的设备。这类设备叫做:“程序控制设备”。2定义
本标准使用下列定义。

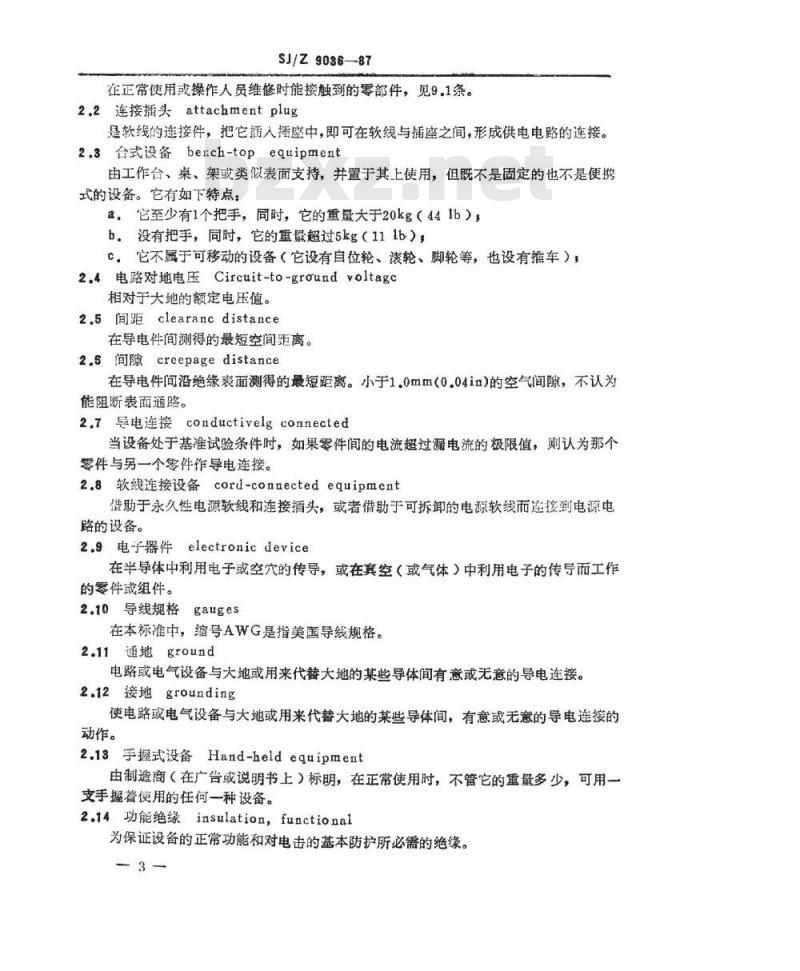

2.1可触及件
accessible part
SJ/Z9036—87
在正常使用或操作人员维修时能接触到的零部件,见9.1条。2.2连接插头attachmentplug
是软线的连接件,把它插入插座中,即可在软线与插座之间,形成供电电路的连接。2.3台式设备berch-topequipment由工作台、桌、架或类似表面支持,并置于其上使用,但既不是固定的也不是便捞式的设备。它有如下特点:
a,它至少有1个把手,同时,它的重量大于20kg(441b),b,没有把手,同时,它的重超过5kg(111b),C它不属于可移动的设备(它设有自位轮、滚轮、脚轮等,也设有推车)2.4电路对地电压Circuit-to-groundvoltagc相对于大地的额定电压值。
2.5间距clearancdistance
在导电件间测得的最短空间距离。2.s 间隙creepage distance
在导电件间沿绝缘表面测得的最短距离。小于1.0mm(0.04in)的空气间隙,不认为能阻断表面通路。
2.7号电连接conductivelgconnected当设备处于基准试验条件时,如果零件间的电流超过漏电流的极限值,则认为那个零件与另一个零件作导电连接。2.8软线连接设备cord-connectedequipment借助于永久性电源软线和连接插头,或者借助于可拆卸的电源软线而连按到电源电路的设备。
2.9电子器件electronicdevice
在半导体中利用电子或空穴的传导,或在真空(或气体)中利用电子的传导而工作的零件或组件。
2.10导线规格
各gauges
在本标准中,缩号AWG是指美国导线规格。2.11通地ground
电路或电气设备与大地或用来代替大地的某些导体间有意或无意的导电连接。2.12接地grounding
使电路或电气设备与大地或用来代替大地的某些导体间,有意或无意的导电连接的动作。
2.13手握式设备Hand-heldequipment由制造商(在广告或说明书上)标明,在正常使用时,不管它的重量多少,可用一支手握誉使用的任何一种设备。2.14功能绝缘insulation,functional为保证设备的正常功能和对电击的基本防护所必需的绝缘。-3
SJ/Z9036-87

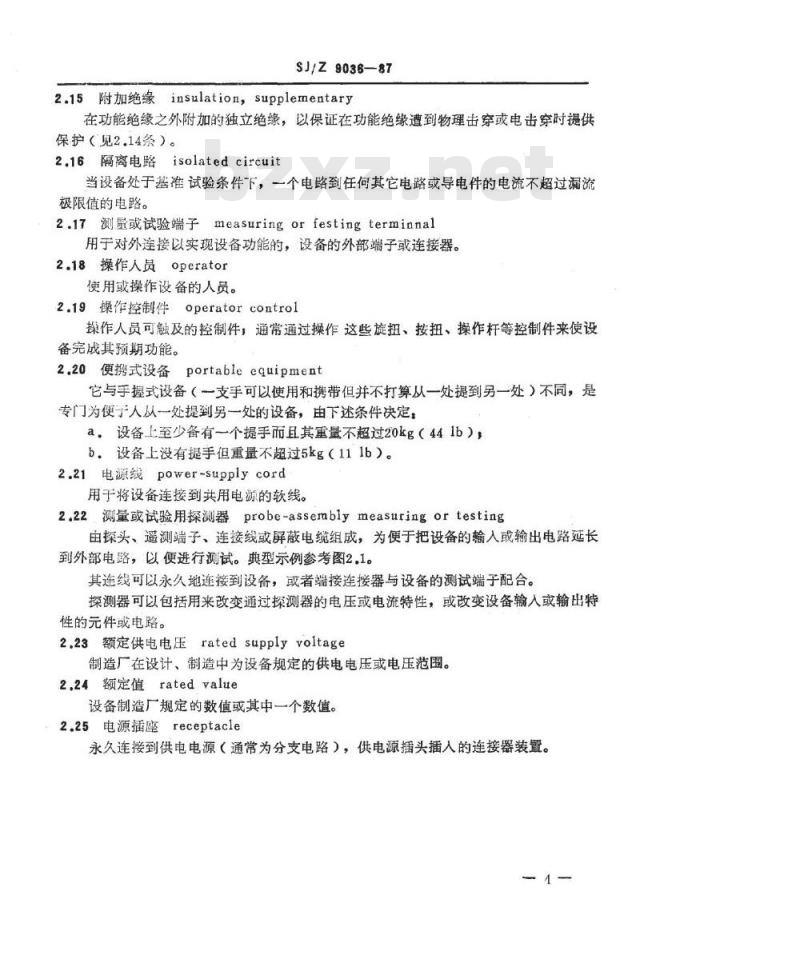

2.15附加绝缘insulation,supplementary在功能绝缘之外附加的独立绝缘,以保证在功能绝缘遵到物理击穿或电击穿时提供保护(见2.14条)。
2.16隔离电路isolatedcircuit
当设备处于基准试验条件下,一个电路到任何其它电路或导电件的电流不超过漏流极限值的电路。
2.17测量或试验端子measuringorfestingterminnal用于对外连接以实现设备功能的,设备的外部端子或连接器。2.18操作人员operator
使用或操作设备的人员。
2.19作控制件operatorcontrol
操作人员可触及的控制件,通常通过操作这些旋扭、按扭、操作杆等控制件来使设备完成其预期功能。
2.20便携式设备portableequipment它与手握式设备(一支手可以使用和携带但并不打算从一处提到另一处)不同,是专门为便于人从一处提到另一处的设备,由下述条件决定,a。设备上至少备有一个提手而且其重量不超过20kg(441b),b设备上没有提手但重量不超过5kg(111b)。2.21电源线power-supplycord
用于将设备连接到共用电源的软线。2.22.测量或试验用探测器probe-assemblymeasuringortesting由探头、遥测端子、连接线或屏蔽电缆组成,为便于把设备的输入或输出电路延长到外部电路,以便进行测试。典型示例参考图2.1。其连线可以永久地连接到设备,或者端接连接器与设备的测试端于配合。探测器可以包括用来改变通过探测器的电压或电流特性,或改变设备输人或输出特性的元件或电路。
2.23额定供电电压ratedsupplyvoltage制造厂在设计、制造中为设备规定的供电电压或电压范围。2.24额定值ratedvalue
设备制造厂规定的数值或其中一个数值。2.25电源插座receptacle
永久连接到供电电源(通常为分支电路),供电源插头插入的连接器装置。图中:④探头
SJ/Z9036-87

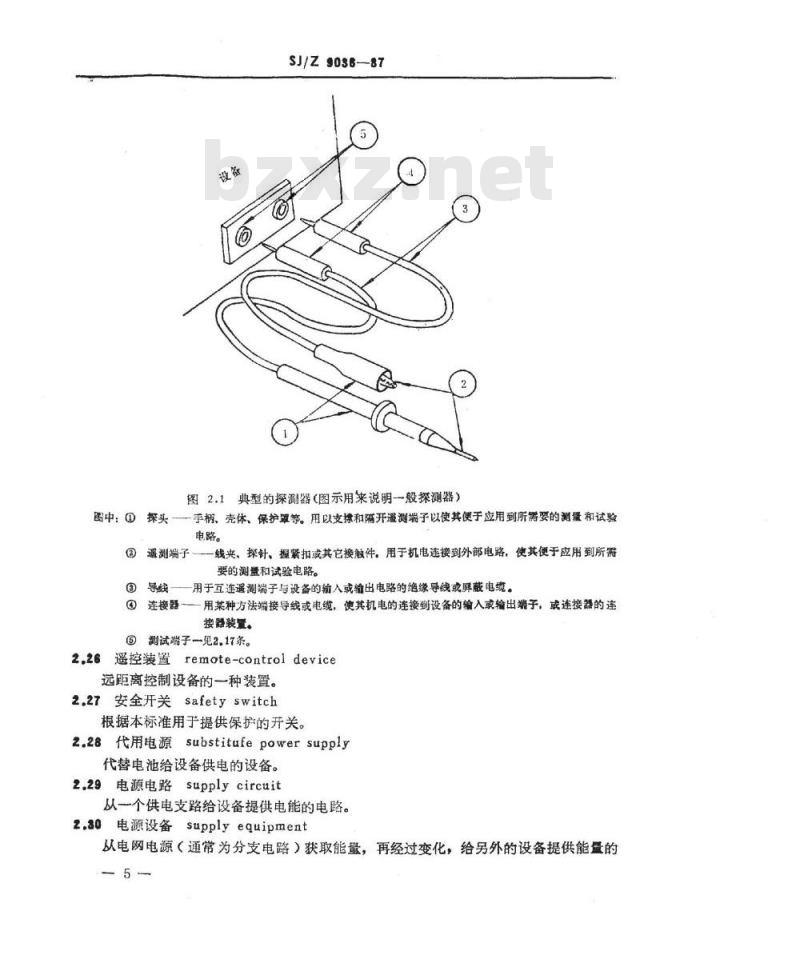

图2.1典型的探测器(图示用来说明一般探测器)一手柄、壳体、保护罩等。用以支撑和隔开避测端子以使其使于应用到所需要的测量和试验遥测端子
电路。
线夹、探针、握紧扣或其它接触件。用于机电连接到外部电路,使其便于应用到所需要的测盘和试验电路。
用于互连遥测端子与设备的输入或输出电路的绝缘导线或屏截电缆。?导线
①连接器一
用某种方法端接导线或电缆,使其机电的连接到设备的输入或输出端子,连接器的连接器装置。
?测试端子一见2.17条。
2.z6遥控装置remote-controldevice远距离控制设备的一种装置。
2.27安全开关safety switch
根据本标准用于提供保护的开关。2.28代用电源substitufepowersupply代替电池给设备供电的设备。
2.29电源电路supplycircuit
从一个供电支路给设备提供电能的电路。z.so电源设备supplyequipment
从电网电源(通常为分支电路)获取能量,再经过变化,给另外的设备提供能盈的设备。
SJ/Z9036—87
2.31端子装置ferminal device
为使一个或多个电气连接方便而使用的一种零件。它可以有几个端点(连接器)。2.32试验
a,日常检查试验
routine test
在生产过程中,对每一台设备均需进行的试验:接地连续性试验(见9.5.1条),一极性试验(见9.8.6条),
一生产线介质耐压试验(见9.11.6条)。b.型式试验typetest
对一台或几台代表性设备所进行的试验,以确定其结构与制造方法是否符合本标准要求。
3一般说明
3.1本标准的目的
本标准的目的是为安全保护而规定最低要求,为判断合格与否而规定测试方法。这些要求包括各条中规定的特定保护。这些要求通常不涉及设备的其它性能,诸如有效度、准确度或可靠性。用于指示其它设备性能是否符合要求的设备,例如漏电流表,也要对它的有效度,准确度以及根据制造商的规定完成预期功能的能力进行评定。如果在技术上难以确定这类设备的有效度,则有关的特性(待考察的)应在设备上明显地加以表明。
3.2合格判据
根据适用于特定设备的条款进行检查和试验,以确定是否符合要求。3.3元器件
在本标准中对元器件或材料的额定值有必要时,这些额定值应符合适用的元器件或材料的要求。
例外:元器件与材料要求可能被修改。3.4计量单位
如果在本标准给出的计量值后面,还给出了用其它单位表示的数值,并加以括弧,。则第二个数值可能仅是近似值,而第一个数值才是所要求的值。则例
3A一般要求
3A.1设备的构造应力
25mm(1in)
要求—近似的等效数值
a,在正常使用或操作人员维修时,不可能发生着火、触电、或伤人事故b,元件与材料均在它们的额定值(例如电气极限、机械极限和温度极限以及其它使用6
极限)以内使用,
注:见第3.3条。
SJ/Z9036—87
c。防止元件、走线以及其它内部零部件移位或损坏。3A,2在本标准的3A.1条与其它地方所指的元器件,零部件与材料是指那些涉及到,一火险,
触电危险;
一人身伤害的。
元器件和另部件。
例外:除非另外指明。
4对型式试验的一般要求
4.1试验的实施
4.1.1本标准中规定的试验为型式试验。例外:除非另外指明。
如果本标准要求对设备的元器件和零部件按有关产品规范试验,则在按本标准规定进行型式试验时,不一定要进行这些试验。4.1.2型式试验应在同一台设备或相同的几台样机上进行。当必须进行破坏性试验时,可使用追加的具有相同元器件的样机或设备。4.1.3测试电压时,如果电压<500V,电压表的灵敏度应不低于120kα/V(DC)或5kQ(AC),当交流或直流电压大于500V时,电阻应不小于10M。当受试电路的阻抗较高时,为保证测试结果准确,应使用具有较高输入阻抗的电压表。例外:除非另有规定。
4.1.4本标准中规定的纱布,应是未处理过的棉布,织成26—28m2/kg(14—15yd*/1b)即贸易上所课的13支×11支,亦即,对于任一平方英寸,一边为32线,另一边为28线)。
有关纱布的试验,应在不通风的室内进行。4.1.5术语“电压”与“电流”均指有效值或直流值。例外:除非另有规定。
4.2试验的基准条件
受试设备所处场所的环境条件如下;温度,在15-35℃(59—95°F)范围之内,一相对湿度,小于80%
—大气压力(绝对),在86--106kpa(12.5—15.4psi)一无霜、露、渗水、雨淋、阳光照射等。例外,除非另有规定。
4.2.1每种试验应在下述条件的最不利组合下进行,a:位置
SJ/Z9036--87
设备应处于任一正常使用位置,并按使用说明安装。不应使用人工方法堵赛正常的通风。
b,实用的电源电压
施加的电源电压应是规定的“标称”电源电压的最高“应用”电压。对应各种“标称”电源电压的最高“应用”电压如表4,1所示。如果设备的供电电源额定值超过规定的“标称”电源电压的最高“应用”电压,则所施加的电源电压应为该设备的最高电源电压的额定值。施加的供电频率,应为该设备电源电压的任一额定频率。电源电压注明AC和DC的设备应使用AC或DC供电。对于交、直流供电的两用设备,如果直流运行比交流运行的条件更严酷,则可按规定将设备连到最坏状态的直流供电。对于单相交流供电设备,可按规定极性或反向极性加电。c.测量电路
测量电路应输入从零到指定值之间的任一电压值,绝缘电路应接入从零到额定电路对地电压中的任一电压值。d.接地端子
保护接地端子应连接到地。
例外,除非在试验条款中另有规定。当制造商有规定时,测量电路接地端子应该连接到地。
例外:除非在试验条款中另有规定。e:操作控制件
可触及的控制件,应置于任意位置。例外:电源电压设置装置,应按制造厂的使用说明设置。遥控(工作)装置,可以连接也可以不连接。遥控状态不应使操作装置的设置而导致设备的异常运行。f.正常使用
设备应按其预期测量目的进行连接或任意连接。9.电动机与其驱动部件
设备的电动机以及电动机驱动部件,应按预期目的加载。当试验电动机的驱动部件时,设备中规定同时运行的零件,应保持连接状态。h,试验输出电路
供给电量(电压、电流、和(或)波形)的设备:1:应工作在能提供最大额定输出状态,2。如果是隔离的,则应输入从零到额定电路对地电压中的任意电压值。3.代用电池
代用电源应按制造厂的使用说明,在规定的设备内,或与规定的设备一起进行试验。8
SJ/Z9036—87
不可互换附件,应按制造广的使用说明加以连接或不连接。可互换的附件或可有限互换的附件,应该承受有关其自身特性的单独试验。4.1故障条件
所调故障条件下的试验,是指4,2条所述的基准试验条件以外,对特定元件逐一进行模拟的破坏性试验。故障条件下的试验按第10章进行。当在模拟故障条件下进行试验时,不是一开始同时引入几个故障,而仅仅是考虑那些由起始故障所诱发的故障。
表4.1对应各种“标称”电源电压的最低与最高“应用”电压电源电压系统与
“标称”电压
X(线),E(V)
2线,100V
2线,115V
2线,120V
2线,127V
3线,100/200V
3线,120/208V
3线,120/220V
3线,115/230V
3线,120/240V
最低“应用”电压
90/180V
108/187.2V
108/198V
103.5/207V
108/216V
最高“应用”电压施加
的电源电压(4.2.16)
105/210V
126/218.4V
126/231V
120.75/241.5V
126/252V
注:&,应用电压是设备的电源端子上的电压,供电路的“际称”电压是为便于设计其电压等级而赋予电路或系统的数值。
5标志
应根据本章的要求,对设备加以标志。5.1一般要求
本章中要求的标志应该
a。能经得起装卸、制造厂规定的清洁剂清洗以及在正常使用时可预见的其它类似有害效应的考验,而且
b。在正常使用条件下,保证字迹清晰。合格判据:目测检查。
5.2设备识别标志
应按本章规定,在设备外表面(除去底部)标以识别标志。对于手握式设备,可以在底部标以识别标志。9
SJ/Z9036-87
标志可以放在操作人员不使用工具、打开盖板、柜门后可以见到的地方。合格判据,目测检查。
5.2.1制造厂识别标志
设备应标以名称、型号或制造厂商标、或专用标记、或其它便于识别对该设备负费机构的辨认标记。
合格判据:目测检查。
5.2.2型号识别
设备应标以不同的标记,以便和由同一单位制造的其它设备相区别,例如,型号。合格判据:目测检查。
5.2.3工厂识别
如果标有相同标记(型号)的设备,是由一个以上的工厂制造的,则每个制造工厂所制造的设备应标有能辨别出该厂的识别标志。这种识别标志可以是代码,但不需要在设备的外部标出。合格判据:目测检查
5.2.4附件、插件以及辅助设备的识别指定与特定附件、插件或辅助设备一起使用的设备,应标以标志或提供某方法,以辨认每一个这类附件、插件或辅助设备。指定与特定设备一起使用的附件、插件和辅助设备,应标以标记或某种方法,以辨认每一台这类设备。
识别标志可以标在设备上、附件、插件或辅助设备上面,也可以表示在随其包装的文件里。
合格判据:目测检查。
5.3设备的额定值标志
设备应按本条(见第2.24条)规定,在其外表面(不包括底面)提供明显的额定值标志。
额定值是制造厂为设备规定的数值。对于手握式设备,这类额定值标志可以标在底部。标志可以标在操作人员不使用工具,打开盖板、柜门可以见到的地方。合格判据:目测检查。
5.3.1供电电源类型和频率额定值a。工作在直流供电的设备,应标有表明直流供电的标志。可以采用符号---(IEC417出版物5031号,见附录)。b。工作在交流供电的设备,应提供表明交流供电的标志。可以采用符号:~(IEC417出版物5032号,见附录)。标志中应包括设备供电电源的频率或供电电源频率范图的额定值周/每秒、周期/(秒)、赫芝、C/S、CPS或HzJ。10-
SJ/Z9036-87
C。工作在交、直流的两用设备,应标以表明可交、直流两用的标志。可以采用符号~(IEC417出版物5033号,见附录)。标志应包括设备供电电源频率或电源频率范围额定值(周每秒、周期(秒)、赫芝、C/S、CPS、或Hz)。wwW.bzxz.Net
合格判据:目测检查。
5.3.2多相供电电源的额定值
工作在多相供电电源的设备,应提供表明相数、线数(包括地线但不包括保地导体)的标志。
合格判据:目测检查。
5.3.3电源电压的额定值
设备应提供表明电源电压或电压额定范围额定值的标志,该电压是指不需调整电源电压变换装置而直接加上的电压。多级电压供电设备,应标明该设备应设置的电源电压或电源电压范围的标志。如果操作人员能改变供电电路选择器的设置,则在改变选择器设置位置时,同时也应能改变电源电压的指示。
目测检查判定是否合格。
5.3.4电源的电流或功率的额定值设备应提供用安培、伏安或瓦(A,V或W)表示的用以指明该设备供电电源的电流或功率值的标志。这种额定值应包括通过该设备供电并与该设备同时运行的任一附件或辅助设备的最大电流或功率。
实测到的电源的电流或功率,不应超过所示供电电源电流或功率额定值的110%。合格判定,目测检查以及在基准条件下实测该设备电源的电流或功耗,5.3.5电源插座的额定值
凡装有操作人员可以触及的,用来给其它设备供电的电源插座的设备,应在这类插座的邻近处,标以可用的电压、频率与电流(或功率)的标志。合格判据:目测检查。
5.3.6熔断器的额定值
凡装有熔断器以防止着火的设备,应在熔断器或熔断器座邻近处,标以熔断器的电流与电压额定值的标志。
熔断器的额定值可以放在熔断器的更换警告标志之中(见5.4.1)。合格判据:目测检查。
5.3.7设备的占空比
设备用于短期或间歇工作、而且,一且连续运行,将超过第7条规定的温升值的设备,应标明占空比的额定值。
这种占空比的数值,在操作位置上应明显可见,如果适用的话,应该靠近占空所控制机构或使之联系起来。
合格判据,目测检查。
5.4警告与注意标志
SJ/Z9036-87
设备应按本条规定,标明警告与注意的标记。本条中要求的警告或注意标志:a。应该是永久附加上的;而且
b不应将此标志标在维修或服务期间可能更换的零部件上。例外如果标志与替换件是一个整体,则第b种不适用。c。应该有文字说明,而且
—警告符号的高度至少是2.75mm(7/64in),一叙述文字的高度,至少应为1,5mm(1/16in),文字与底色对比度要好,而且
如果文字是压制成型到基种材料上或者粘在某种材料上,则叙述文字的高度至少应为2.0mm(5/64in),如果颜色对比度不够好,则叙述文字至少应凸出或凹进0.5mm(o.02in)。
警告与注意标志可以与“警告”符号结合起来用。合格判据,目测检查。
5.4.1操作人员可更换的熔断器注意标志凡装有操作人员可更换的熔断器,以防止着火的设备,应具有更换注意标志。应将“注意”放在标志的前面,而且a。说明此熔断器是防止着火的,而且b,说明更换时,只能用规定电压与电流额定值的熔断器更换。在更换熔断器时,这种标志应是明显可见的。举例:
“警告——为了持久地防止着火,只允许用规定电压与电流额定值的熔断器更换”。如果更换标志靠近熔断器或熔断器座,则熔断器额定值的标志(见5.3.6条),可以放在更换熔断器注意标志之中。合格判据,目测检查。
5.4.2操作人员维修的警告标志
如果设备中导电连接到测量电路的零部件在操作人员维修时(例如更换电池与熔断器或任意其它操作人员可更换的零部件)是可触及的,则需标明维修警告标志。此标志的前面,应标以符号“警告”,而且a,说明触摸这类零部件时可能招致电击,而目b。说明在操作人员维修前,需将测量端子与外部电路断开。这类标志应放在操作人员触及这类零部件时明显可见的地方。举例:
“警告一为避免电击,在拆卸(或更换或打开等动作)之前,应断开测量端子一”。合格判据:目测检查。
