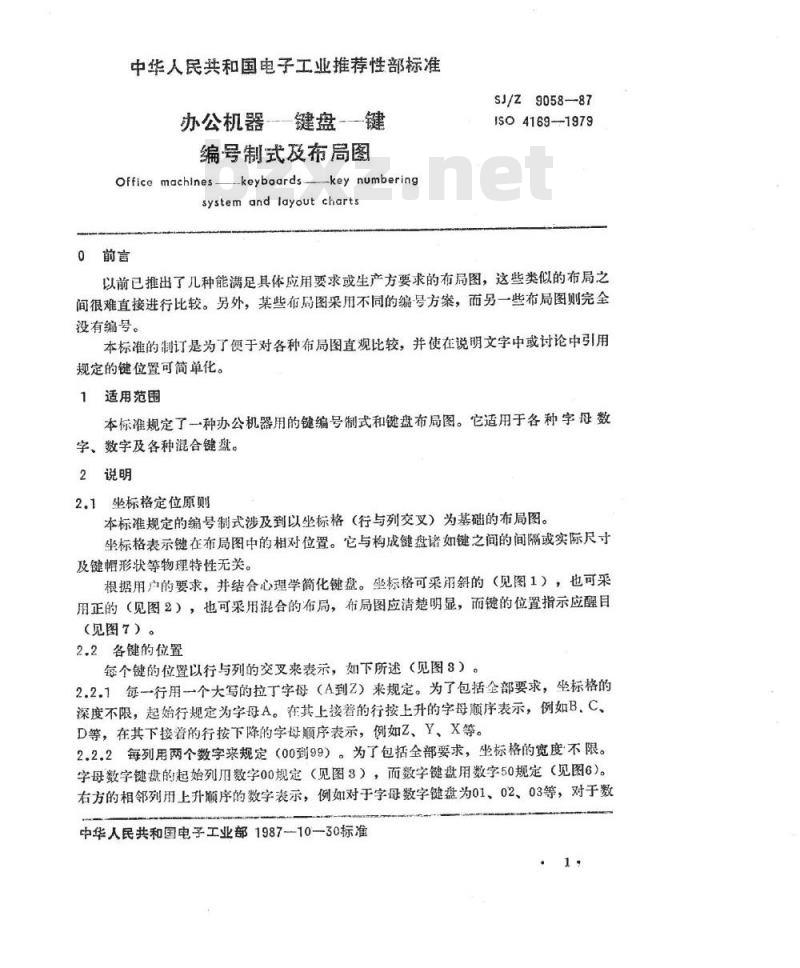

中华人民共和国电子工业推荐性部标准办公机器键盘键
编号制式及布局图
keyboardskeynumbering
Office machines
systemand layout charts
SJ/Z9058-87
ISO4169--1979
以前已推出了几种能满足具体应用要求或生产方要求的布局图，这些类似的布局之间很难直接进行比较。另外，某些布局图采用不同的编号方案，而另一些布局图则完全没有编号。
本标准的制订是为了便于对各种布局图直观比较，并使在说明文字中或讨论中引用规定的键位置可简单化。
适用范围
本标准规定了一种办公机器用的键编号制式和键盘布局图。它适用于各种字母数字、数字及各种混合键盘。
2.1坐标格定位原则
本标准规定的编号制式涉及到以坐标格（行与列交叉）为基础的布局图。坐标格表示键在布局图中的相对位置。它与构成键盘诸如键之间的间隔或实际尺寸及键帽形状等物理特性无关。
根据用户的要求，并结合心理学简化键盘。坐标格可采用斜的（见图1），也可采用正的（见图2），也可采用混合的布局，布局图应清楚明显，而键的位置指示应醒目（见图7）。
2.2各键的位置
每个键的位暨以行与列的交叉来表示，如下所述（见图8）。2.2.1每一行用一个大写的拉丁字母（A到Z）来规定。为了包括企部要求，座标格的深度不限，起始行规定为字母A。在其上接着的行按上升的字母顺序表示，例如B，C、D等，在其下接着的行按下降的字母顺序表示，例如乙、Y、X等。2.2.2每列用两个数字染规定（00到99）。为了包括全部要求，坐标格的宽度不限。字母数字键盘的起始列用数字00规定（见图8），而数字键盘用数字50规定（见图6）。右方的相邻列用上升顺序的数字表示，例如对于字母数字键盘为01、02、03等，对于数中华人民共和国电子工业部1987-10—30标准1

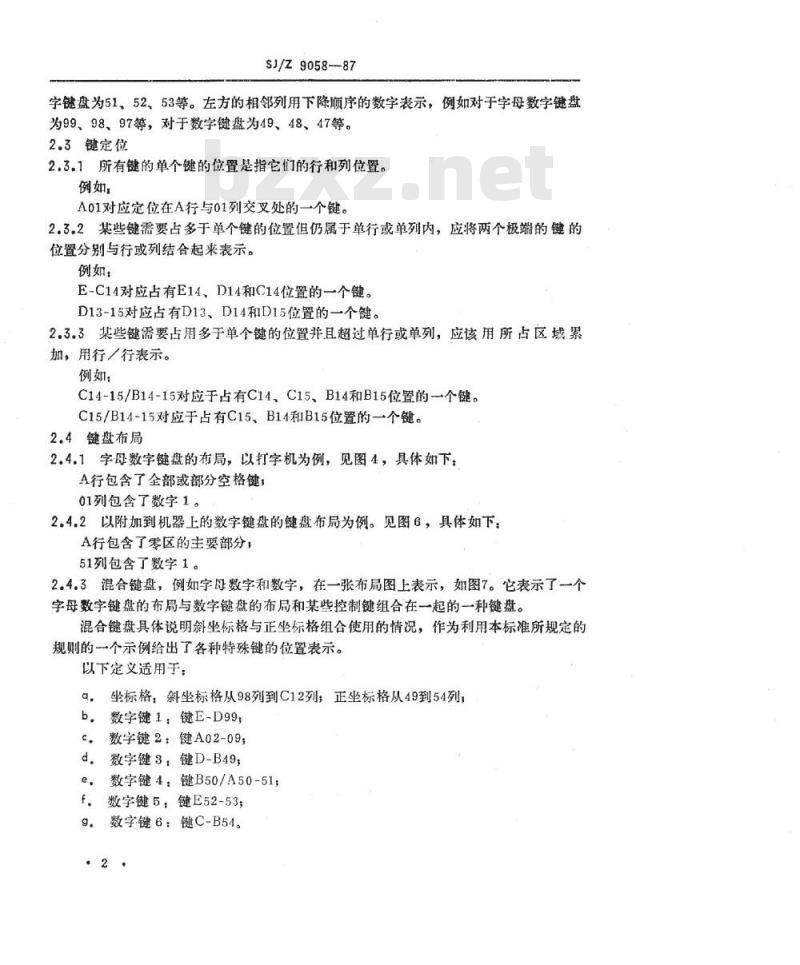

SJ/Z9058--87
字键盘为51、52、53等。左方的相邻列用下降顺序的数字表示，例如对于字母数字键盘为99、98、97等，对于数字键盘为49、48、47等。2.3键定位
2.3.1所有键的单个键的位置是指它们的行和列位置。例如，免费标准bzxz.net
A01对应定位在A行与01列交叉处的一个键。2.3.2某些键需要占多于单个键的位置但仍属于单行或单列内，应将两个极端的键的位置分别与行或列结合起来表示。例如；
E-C14对应占有E14、D14和C14位置的一个键。D13-15对应占有D13、D14和D15位置的一个键。2.3.3某些键需要占用多于单个键的位置并且超过单行或单列，应该用所点区城累加，用行／行表示。
例如：
C14-15/B14-15对应于占有C14、C15、B14和B15位置的→个键。C15/B14-15对应于占有C15、B14和B15位置的一个键。2.4键盘布局
2.4.1字母数字键盘的布局，以打字机为例，见图4，具体如下；A行包含了全部或部分空格键，
01列包含了数字1。
2.4.2以附加到机器上的数字键盘的键盘布局为例。见图6，具体如下：A行包含了零区的主要部分；
51列包含了数字1。
2.4.3混合键盘，例如字母数字和数字，在一张布局图上表示，如图7。它表示了一个字母数字键盘的布局与数字键盘的布局和某些控制键组合在一起的一种键盘。混合键盘具体说明斜坐标格与正坐标格组合使用的情况，作为利用本标准所规定的规则的个示例给出了各种特殊键的位置表示。以下定义适用于：
坐标格，斜坐标格从98列到C12列；正坐标格从49到54列，b.
数字键1，键E-D99
数字键2：键A02-09；
数字键3，键D-B49；
数字键4：键B50/A50-51；
数字键5，键E52-53；
数字键6：键C-B54。
SJ/Z9058-87

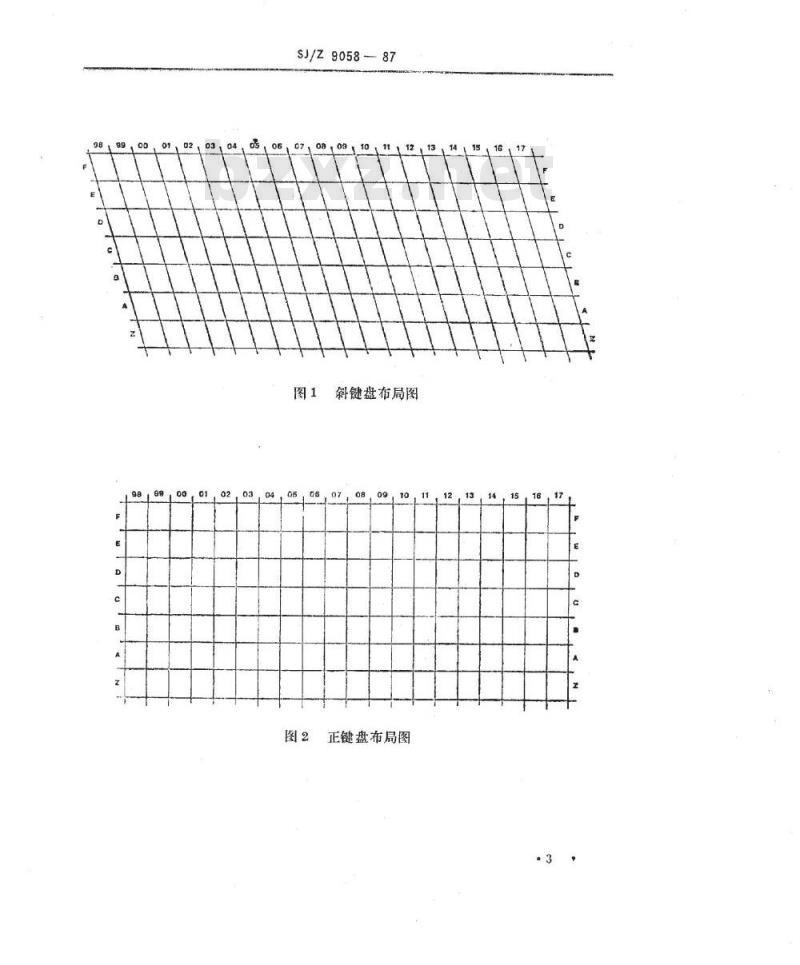

图1斜键盘布局图
图2正键盘布局图
SJ/z9058-87
10405106070010911011112

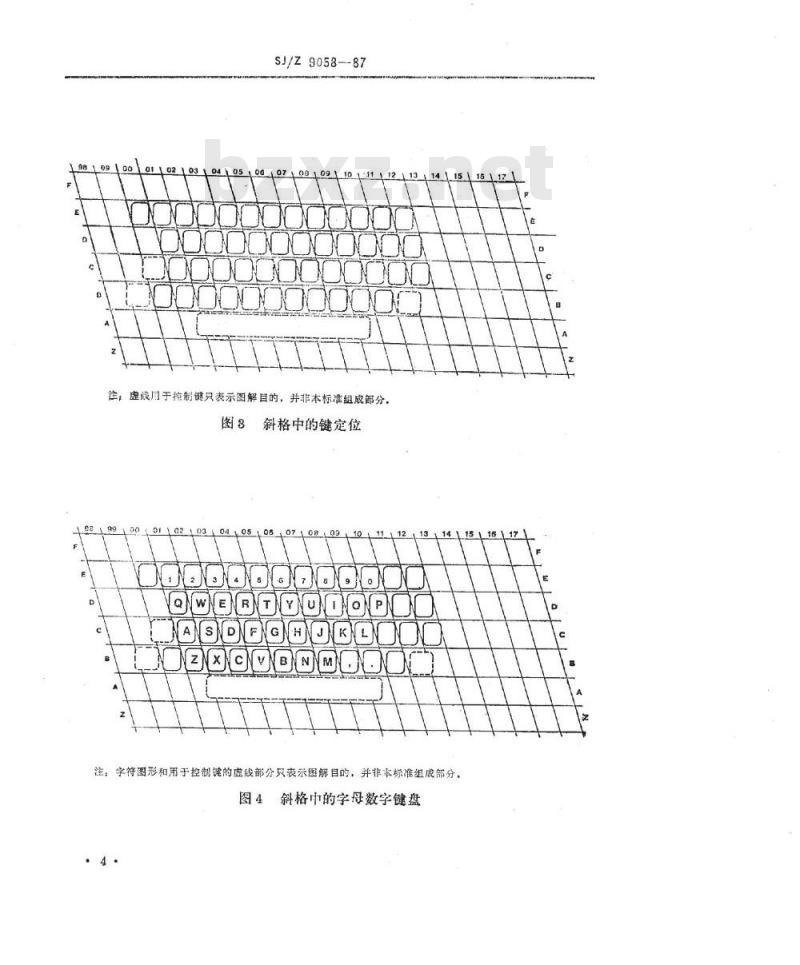

注，虚线月于控制键只表示图解目的，并非本标准组成部分。图8斜格中的键定位
注：字待图形和用于控制键的虚线部分只表示图解目的，并非本标准组成部分，图4斜格中的字母数字键盘
SJ/Z9058-87

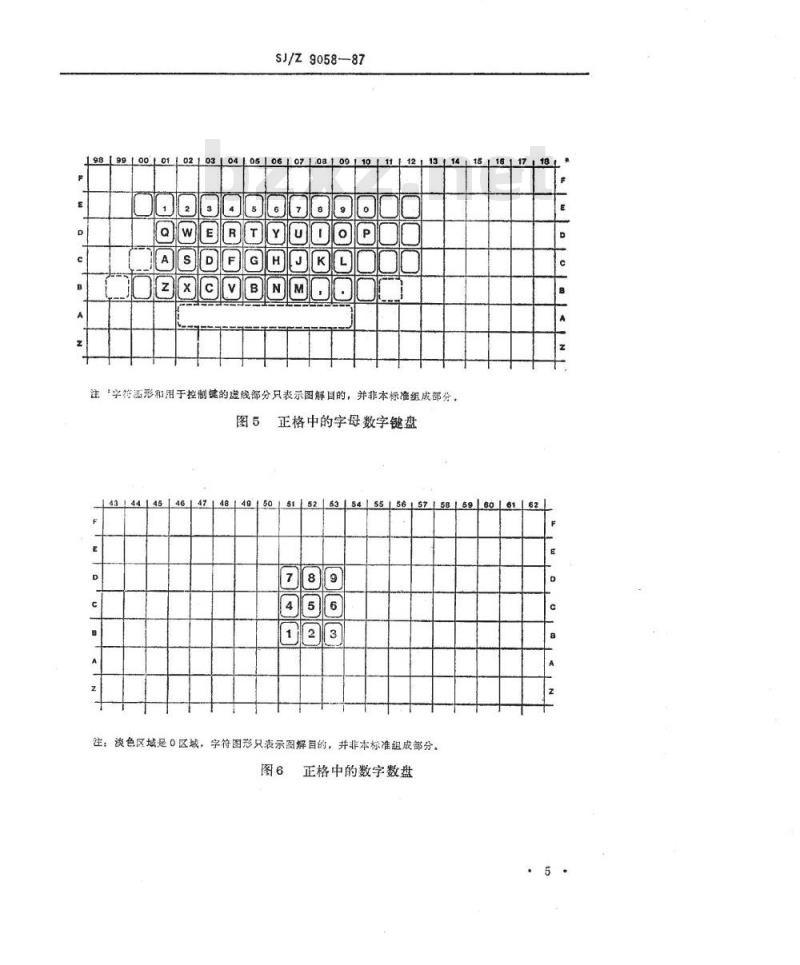

注“字符密形和用于控制键的虚线部分只表示图解目的，并非本标准组成部分，图5正格中的字母数字键盘
8149150
注：淡色区域是0区域，字符图形只表示图辉目的，并非本标准组成部分。图6
正格中的数字数盘
SJ/Z9058-87
