【电子行业标准(SJ)】 印制板 第一部分：规范制定者通用指南

1引言
中华人民共和国电子工业推荐性部标准印制板
第1部分：规范制定者通用指南
Printed boards
SJ/Z9033-87
IEC326-1(1984）
Partl: General information for the specification writerIEC326标准适用于准备安装元器件用的印制板，而不论其制造方法如何。IEC326标准分为几个独立部分，其中包括设计师所需的资料、规范制定者指南，各类印制板（如：单面板、双面板、多层板和挠性板）的试验方法和要求。1.1用途
本部分提供了印制板标准和规范结构方面的通用指南，包括印制板按《IEC电子元器件质量评定体系（IECQ）》进行质量评定所必需的资料，也为制定者提供了选择和制定印制板规范和标准所需的资料。
1.2有关的IEC标准
本标准应结合下列标准使用：
SJ/Z9001-87：基本环境试验规程。IEC97（1970）：印制电路网格体系IEC194（1975）：印制电路术语和定义IEC249—2（1970）：印制电路用基材，第2部分：规范IEC326—2（1976），印制板，第2部分：试验方法IEC326—3（1980）：印制板，第3部分：设计和使用2范围
本标准适用于用任何方法制造的印制板，尤其适用于印制板所需的标准和规范。3目的
指导规范制定者选择和制定适用的标准及规范。4标准和规范的结构
中华人中共和国电子工业部1987—10—20批准1
SJ/Z9033—87
印制板制造和质量控制有两条途径：a，执行常规的IEC标准。制造厂的印制板生产完全不受任何国际或国家组织的任何影响或监督，所有技术上和商业上的细节均由制造厂和用户（或卖方和买方）商定。b，执行IEC电子元器件质量评定体系（IECQ）。制造厂必须具有符合对所讨论的印制板类型有效的IECQ体系规则的能力批准。该能力批准应经IECQ体系认可的国家机构（如国家监督检验机构）批准。能力试验规程是标准化的，可对交付的印制板进行的质量一致性检验作合理选择，以使其不低于最低的标准化能力试验规程。该体系所有未标准化的技术细节和商业细节，均由制造厂和用户（或卖方和买方）商定。这两条途径（即执行常规的IEC标准和执行IEC电子元器件质量评定体察的标准）都会使这些标准和规范至少有部分不同。这些标准、规范及其按不同等级进行的分类在下表作了概括和比较。这些等级、标准和规范的详细解释见第5条。对于不打算按IECQ体系控制质量的印制板，原则上可以采用任何规范体系。然而，推荐采用常带规的IEC标准（其中也包括国际经验）。对于按IECQ体系控制质量的印制板，必须按照IECQ体系的规则和印制板质量评定用总规范中所规定的专门规则采用IEC标准和规范体系。印制板标准和规范结构
标准或规范等级
基础标准
总标摊
标题或内容
规范制定者通用指南
印制板的设计和使用
照相底图
返工、修理和修整
试验方法
IECQ体系的印制板总规范
无金属化孔的单、双面印制板
有金属化孔的单，双面印制板
多层印制板
无贯穿连接的单、双面挠性印制板有贯穿连接的单、双面挠性印制板刚主挠性印制板
IEC印制板标准
IEC常规标准
IECQ体系
326（在考虑中）
326一（在考虑中）
不适用
326—4
326—6
326--7
326—8
326—9
(在考虑中)
326—（在考虑中）
326-（在考虑中）
326—（在考虑中）
326—（在考虑中）
326-（在考患中）
326-（在考虑中）
326（在考患中）
SJ/Z9033—87

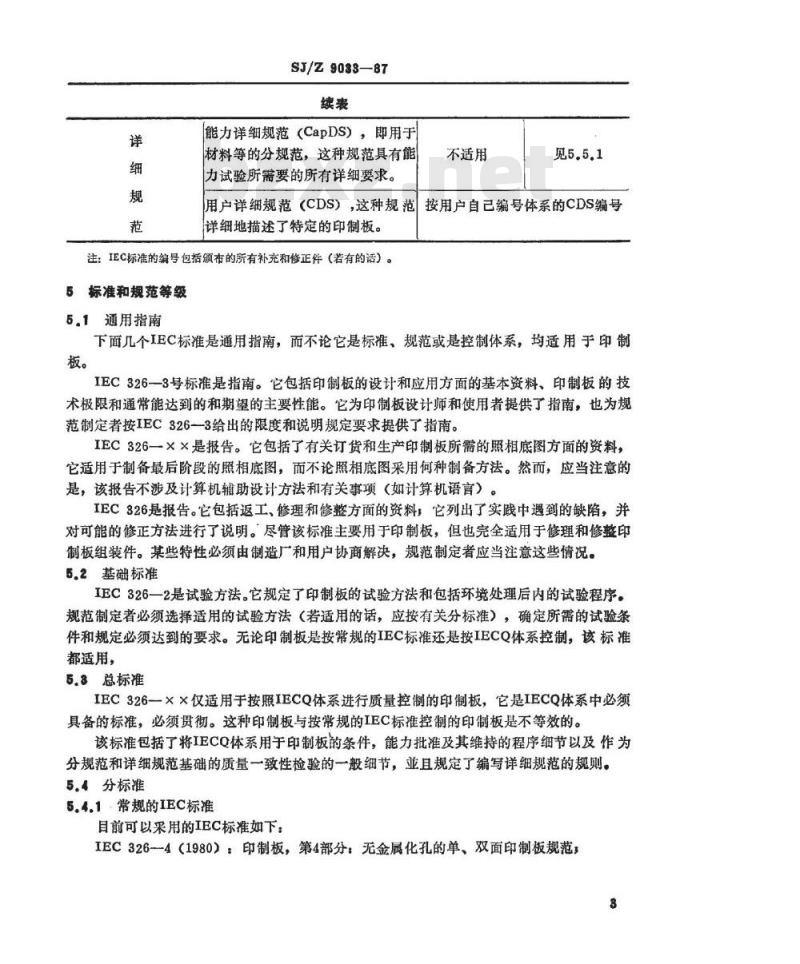

能力详细规范（CapDS），即用于材料等的分规范，这种规范真有能力试验所需要的所有详细要求。不适用
用户详细规范（CDS），这种规范按用户自已编号体系的CDS编号详细地描述了特定的印制板。
注：IEC标准的篇号包括布的所有补充和修正件（若有的话）。5标准和规范等级
5.1通用指南
下面几个IEC标准是通用指南，而不论它是标准、规范或是控制体系，均适用于印制板。
IEC3263号标准是指南。它包括印制板的设计和应用方面的基本资料、印制板的技术极限和通常能达到的和期望的主要性能。它为印制板设计师和使用者提供了指南，也为规范制定者按IEC326-3给出的限度和说明规定要求提供了指南。IEC326一××是报告。它包括了有关订货和生产印制板所需的照相底图方面的资料，它适用于制备最后阶段的照相底图，而不论照相底图采用何种制备方法。然而，应当注意的是，该报告不涉及计算机辅助设计方法和有关事项（如计算机语言）。IEC326是报告。它包括返工、修理和修整方面的资料，它列出了实践中遇到的缺陷，并对可能的修正方法进行了说明。尽管该标准主要用于印制板，但也完全适用于修理和修整印制板组装件。某些特性必须由制造厂和用户协商解决，规范制定者应当注意这些情况。5.2基础标准
IEC326一2是试验方法。它规定了印制板的试验方法和包括环境处理后内的试验程序。规范制定者必须选择适用的试验方法（若适用的话，应按有关分标准），确定所需的试验条件和规定必须达到的要求。无论印制板是按常规的IEC标准还是按IECQ体系控制，该标准都适用，
5.8总标准
IEC326一××仅适用于按照IECQ体系进行质量控制的印制板，它是IECQ体系中必须具备的标准，必须贯彻。这种印制板与按常规的IEC标准控制的印制板是不等效的。该标准包括了将IECQ体系用于印制板的条件，能力批准及其维持的程序细节以及作为分规范和详细规范基础的质量一致性检验的一般细节，亚且规定了编写详细规范的规则。5.4分标准
5.4.1常规的IEC标准
目前可以采用的IEC标准如下：
IEC326-4（1980）：印制板，第4部分：无金属化孔的单、双面印制板规范，3
SJ/Z9033-—87

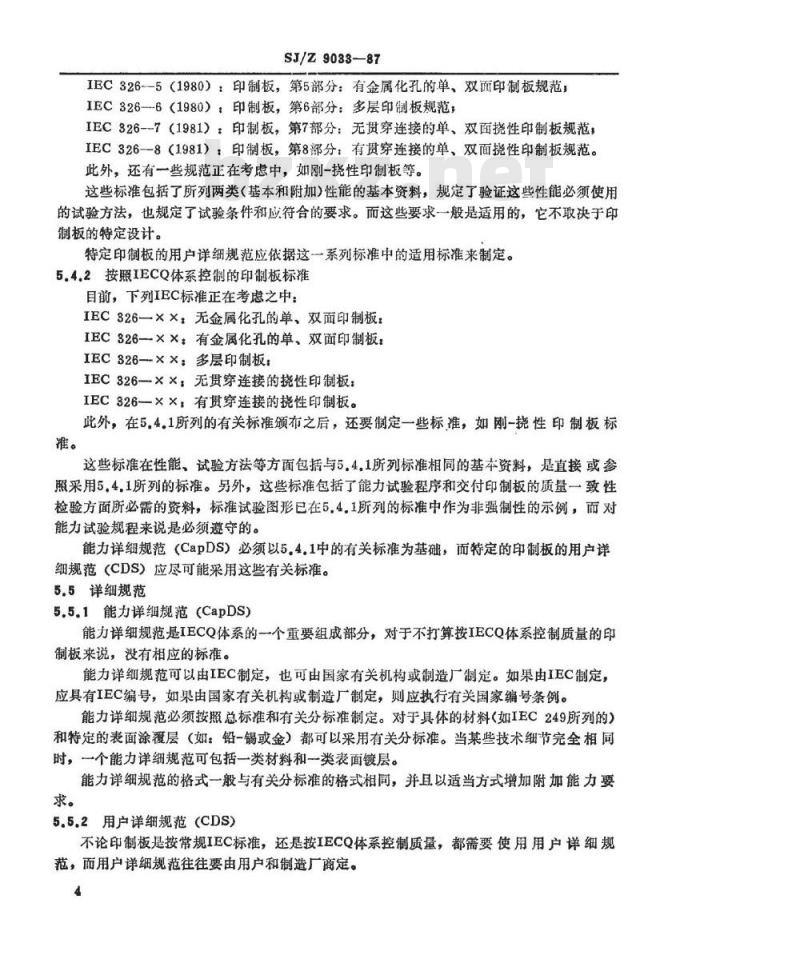

IEC326一5（1980）：印制板，第5部分：有金属化孔的单、双面印制板规范IEC326--6（1980）：印制板，第6部分：多层印制板规范，IEC326--7（1981）：印制板，第7部分：无贯穿连接的单、双面挠性印制板规范，IEC326-8（1981）：印制板，第8部分：有贯穿连接的单，双面挠性印制板规范。此外，还有一些规范正在考虑中，如刚一挠性印制板等。这些标准包括了所列两类（基本和附加）性能的基本资料，规定了验证这些性能必须使用的试验方法，也规定了试验条件和应符合的要求。而这些要求一般是适用的，它不取决于印制板的特定设计。
特定印制板的用户详细规范应依据这一系列标准中的适用标准来制定。5.4.2按照IECQ体系控制的印制板标准目前，下列IEC标准正在考虑之中：IEC326一××：无金属化孔的单、双面印制板：IEC326一××：有金属化孔的单、双面印制板：IEC326-××：多层印制板：
IEC326一××：无贯穿连接的性印制板：IEC326××，有贯穿连接的挠性印制板。此外，在5.4.1所列的有关标准颁布之后，还要制定一些标准，如刚一挑性印制板标准。
这些标准在性能、试验方法等方面包括与5.4.1所列标准相同的基本资料，是直接或参照采用5.4，1所列的标准。另外，这些标准包括了能力试验程序和交付印制板的质量一致性检验方面所必需的资料，标准试验图形已在5.4.1所列的标准中作为非强制性的示例，而对能力试验规程来说是必须遵守的。能力详细规范（CapDS）必须以5.4.1中的有关标准为基础，而特定的印制板的用户详细规范（CDS）应尽可能采用这些有关标准。5.5详细规范
5.5.1能力详细规范（CapDS）
能力详细规范是IECQ体系的一个重要组成部分，对于不打算按IECQ体系控制质量的印制板来说，没有相应的标准。
能力详细规范可以由IEC制定，也可由国家有关机构或制造厂制定。如果由IEC制定，应具有IEC编号，如果由国家有关机构或制造厂制定，则应执行有关国家编号条例。能力详细规范必须按照总标准和有关分标准制定。对于具体的材料（如IEC249所列的）和特定的表面涂覆层（如：铅-锡或金）都可以采用有关分标准。当某些技术细节完全相同时，一个能力详细规范可包括一类材料和一类表面镀层。能力详细规范的格式一般与有关分标准的格式相同，并且以适当方式增加附加能力要求。
5.5.2用户详细规范（CDS）
不论印制板是按常规IEC标准，还是按IECQ体系控制质量，都需要使用用户详细规范，而用户详细规范往往要由用户和制造厂商定。4
SJ/Z.9033-87

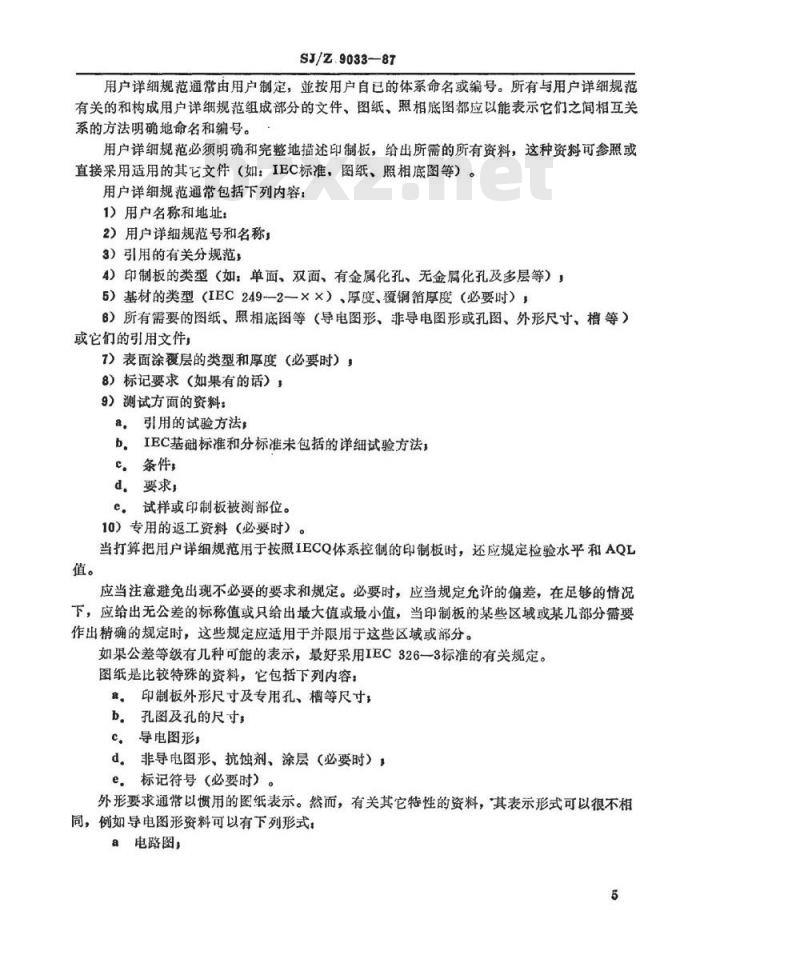

用户详细规范通常由用户制定，亚按用户自已的体系命名或编号。所有与用户详细规范有关的和构成用户详细规范组成部分的文件、图纸，照相底图都应以能表示它们之间相互关系的方法明确地命名和编号。“用户详细规范必须明确和完整地描述印制板，给出所需的所有资料，这种资料可参照或直接采用适用的其它文件（如：IEC标准，图纸、照相底图等）。用户详细规范通常包括下列内容：1）用户名称和地址：
2）用户详细规范号和名称，
3）引用的有关分规范，
4）印制板的类型（如：单面、双面、有金属化孔、无金属化孔及多层等）！5）基材的类型（IEC249--2一××）、厚度、覆铜箔厚度（必要时）6）所有需要的图纸、照相底图等（导电图形、非导电图形或孔图、外形尺寸、槽等）或它们的引用文件，
7）表面涂覆层的类型和厚度（必要时）8）标记要求（如果有的话）
9）测试方面的资料；
引用的试验方法，
b。IEC基础标准和分标准未包括的详细试验方法，c条件，
d，要求，
e。试样或印制板被测部位。
10）专用的返工资料（必要时）。当打算把用户详细规范用于按照IECQ体系控制的印制板时，还应规定检验水平和AQL值。
应当注意避免出现不必要的要求和规定。必要时，应当规定允许的偏差，在足够的情况下，应给出无公差的标称值或只给出最大值或最小值，当印制板的某些区域或某几部分需要作出精确的规定时，这些规定应适用于并限用于这些区域或部分。如果公差等级有儿种可能的表示，最好采用IEC326一3标准的有关规定。图纸是比较特殊的资料，它包括下列内容：a。印制板外形尺寸及专用孔、槽等尺寸；孔图及孔的尺寸，bzxz.net
c.导电图形，
d。非导电图形、抗蚀剂、涂层（必要时）e。标记符号（必要时）。
外形要求通带以惯用的图纸表示。然而，有关其它特性的资料，其表示形式可以很不相同，例如导电图形资料可以有下列形式。a电路图，
b，布设图，
c.照相底图，
d。照相原版，
e.照相底版，
1.照相拼版，
g。穿孔纸带或磁带。
S3/Z903387
采用哪些形式取决于制造厂和用户双方的设施，并应填重协商。上述形式有些是中间或最终的工具，因此，这取决于采用哪种形式，取决于应把哪些值（如导线宽度）作为标称值和应由谁来负责满足公差要求等，所有这些，都应填重和全面商定。6
