【国家标准(GB)】 筛板筛孔标记方法

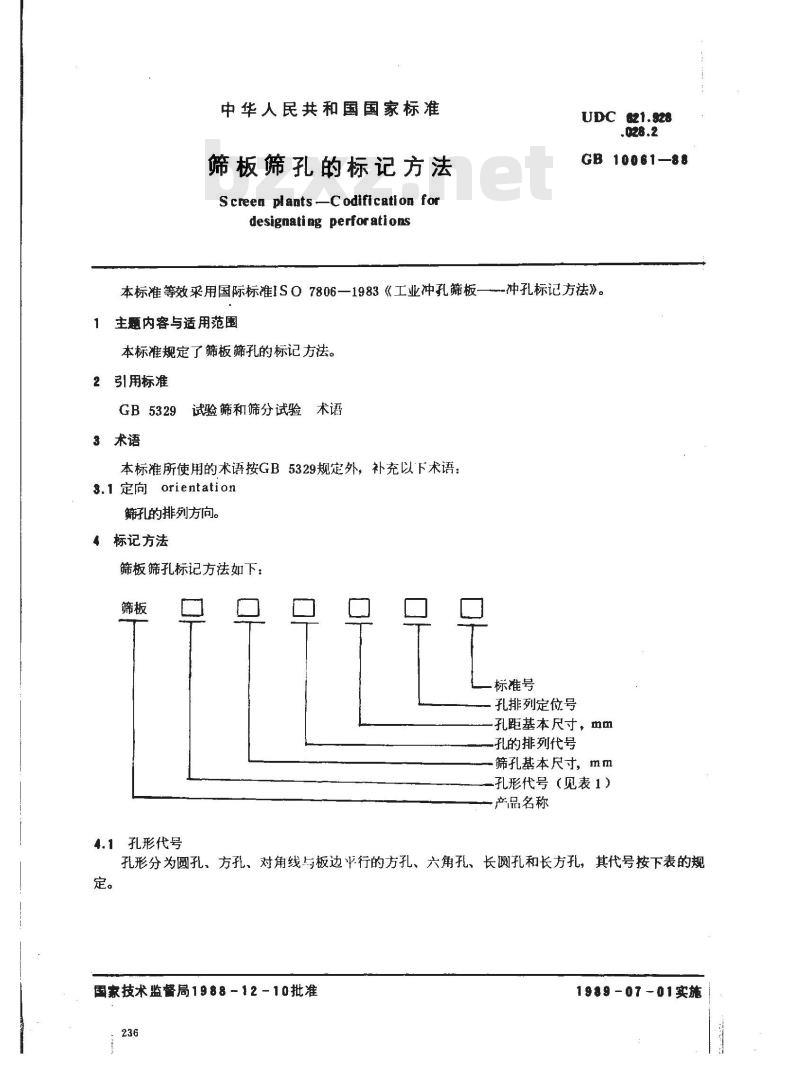

中华人民共和国国家标准
筛板筛孔的标记方法
Screen plants-Codification fordesignating perforations
UDC 621.928
.028.2
GB 10061-88
本标准等效采用国际标准1SO7806—1983《工业冲孔筛板—--冲孔标记方法》。1主题内容与适用范围
本标准规定了筛板筛孔的标记方法。2引用标准
GB5329试验筛和筛分试验术语
3术语
本标准所使用的术语按GB5329规定外，补充以下术语：3.1定向orientation
筛孔的排列方向。
，标记方法
筛板筛孔标记方法如下：
标准号
孔排列定位号
孔距基本尺寸，mm
孔的排列代号
筛孔基本尺寸，mm
孔形代号（见表1）
产品名称
4.1孔形代号

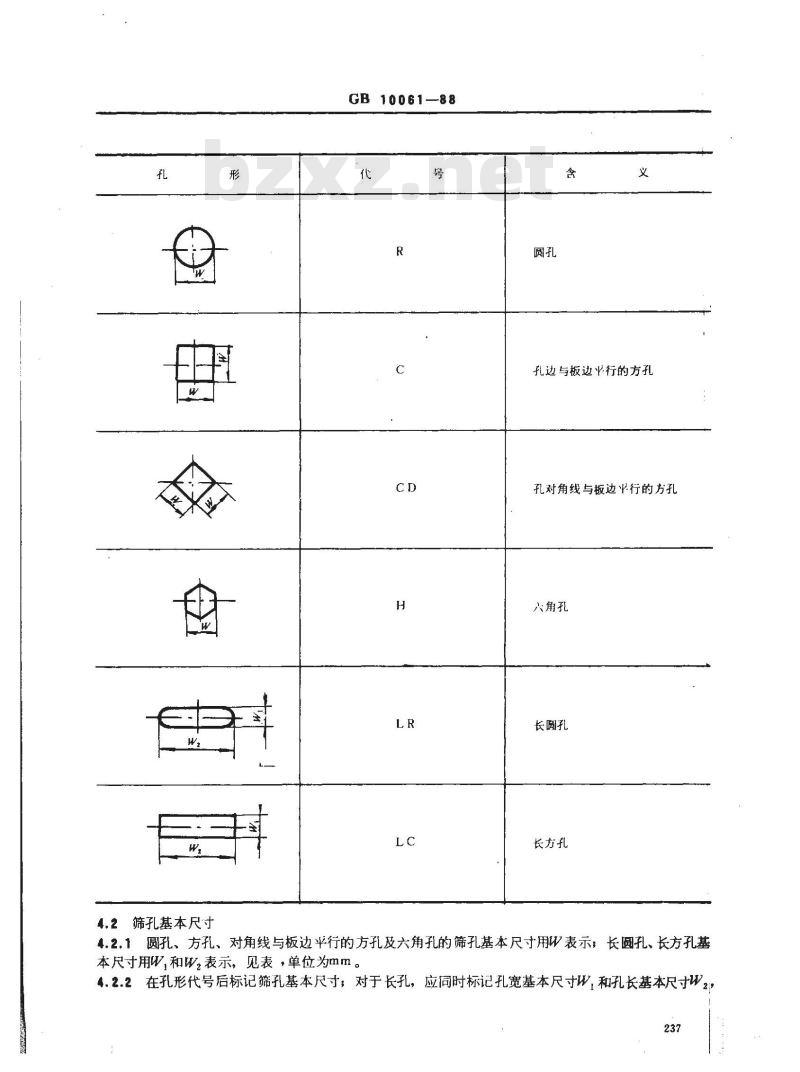

孔形分为圆孔、方孔、对角线与板边平行的方孔、六角孔、长圆孔和长方孔，其代号按下表的规定。
国家技术监督局1988-12-10批准236
1989-07-01实施
4.2筛孔基本尺寸
GB 10061—88
孔边与板边行的方孔
孔对角线与板边中行的方孔
六角孔
长圆孔
长方孔
4.2.1圆孔、方孔、对角线与板边平行的方孔及六角孔的筛孔基本尺寸用W表示，长圆孔、长方孔基本尺寸用,和W,表示，见表，单位为mm。4.2.2在孔形代号后标记筛孔基本尺寸；对于长孔，应同时标记孔宽基本尺寸W，和孔长基本尺寸W2237
GB 10061--88

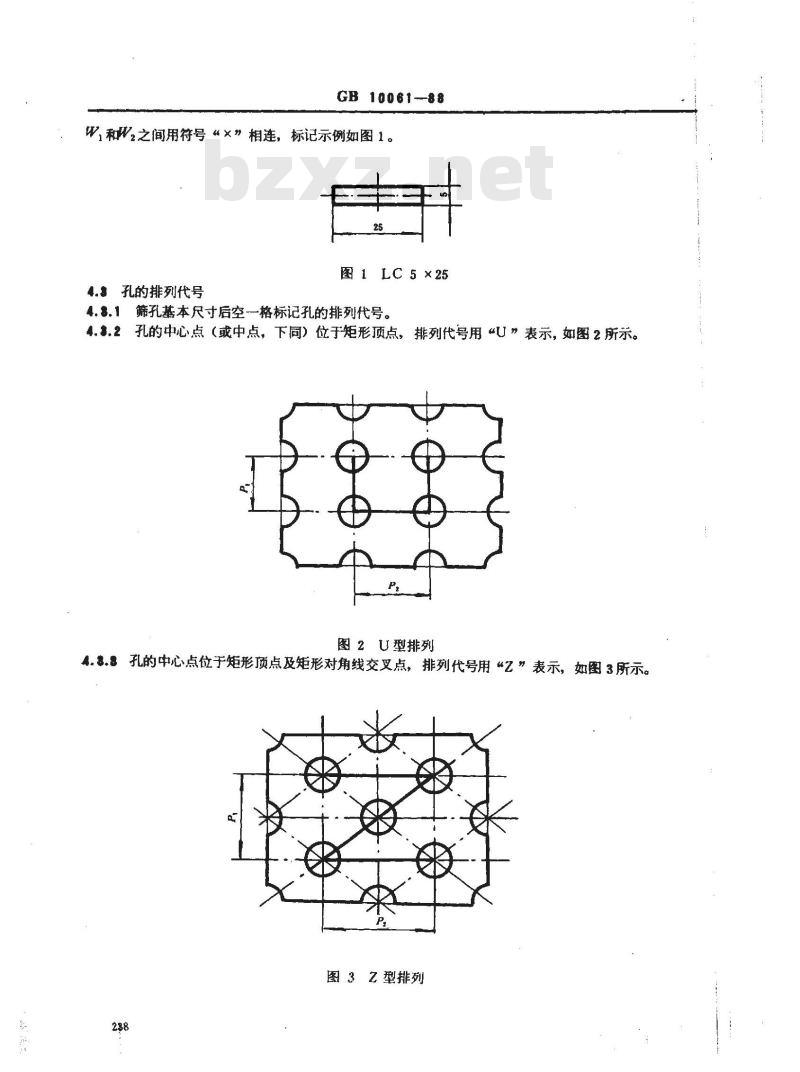

W、和W之闻用符号“×”相连，标记示例如图1。图 1 LC 5 ×25
4.孔的排列代号
4..1筛孔基本尺寸后空一格标记孔的排列代号。4..2孔的中心点（或中点，下同）位于矩形顶点，排列代号用“U表示，如图2所示。图 2 U型排列
4..孔的中心点位于矩形顶点及矩形对角线交叉点，排列代号用“”表示，如图3所示。图3
Z型排
GB10061--88

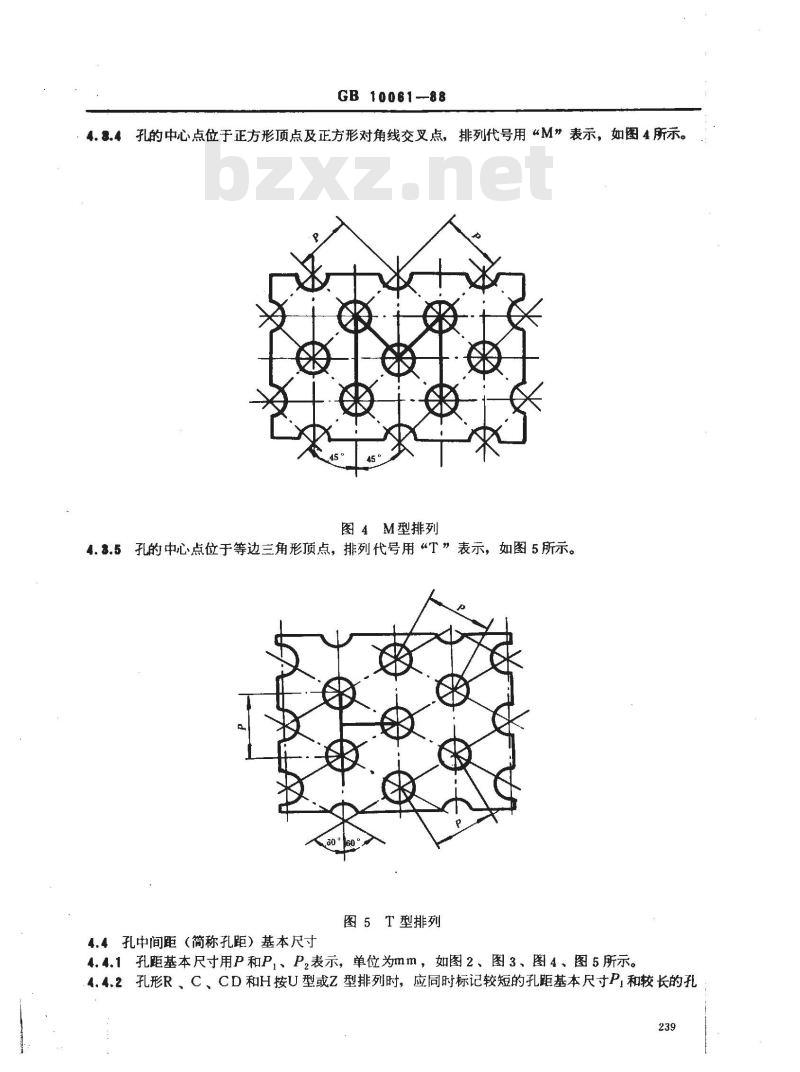

4.8.4孔的中心点位于正方形顶点及正方形对角线交叉点，排列代号用“M”表示，如图4所示。图4M型排列
4.3.5孔的中心点位于等边三角形顶点，排列代号用“T”表示，如图5所示。图5T型排列
4.4孔中间距（简称孔距）基本尺寸4.4.1孔距基本尺寸用P和P，、P,表示，单位为mm，如图2、图3、图4、图5所示。4.4.2孔形R、C、CD和H按U型或Z型排列时，应同时标记较短的孔距基本尺寸PI和较长的孔239
GB 10061-88

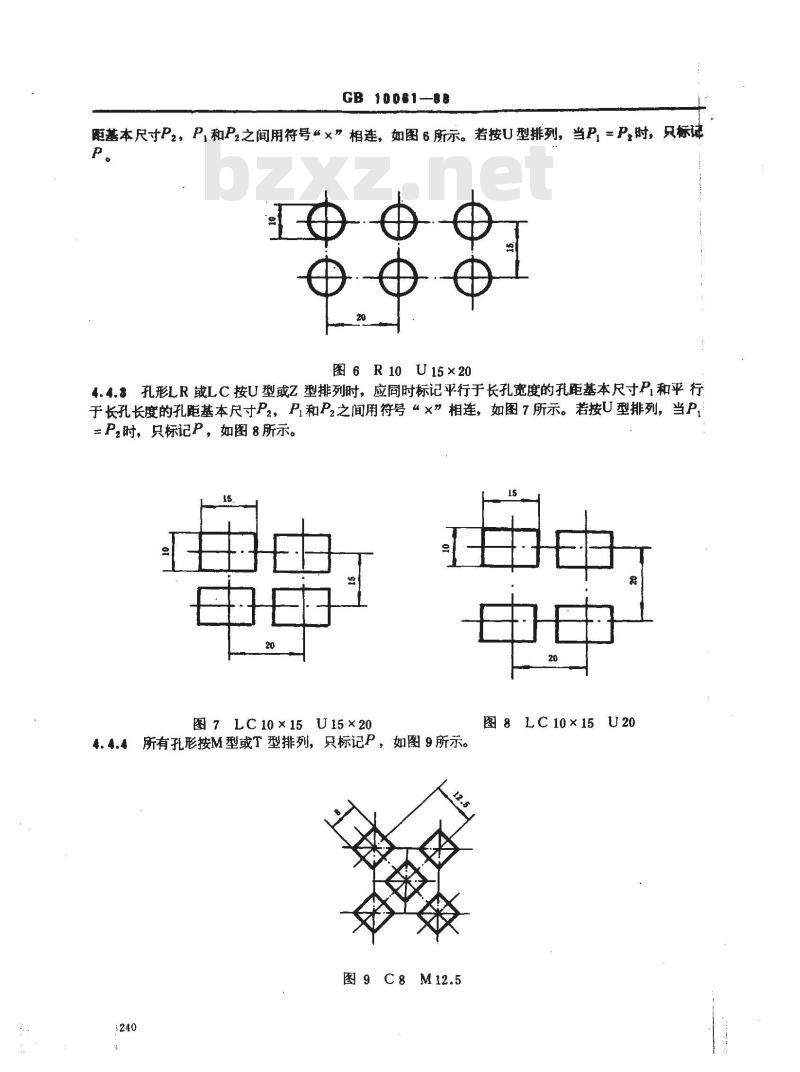

距基本尺寸P2，P,和P2之间用符号“×”相连，如图 6 所示。若按U型排列，当Pi=P,时，只标读P
图6R10U15×20
4.4.孔形LR或LC按U型或Z型排列时，应同时标记平行于长孔宽度的孔距基本尺寸P和平行于长孔长度的孔距基本尺寸P2，Pi和P2之间用符号“×”相连，如图7所示。若按U型排列，当P，=P，时，只标记P，如图8所示。图7LC10×15U15×20
4.4.4所有孔形按M型或T型排列，只标记P，如图9所示。图9
图8C10×15U20
4.5孔排列定向号
GB 1006188
当孔排列的定向影响筛板的使用性能时，应标记所选择的孔排列定向边，分别用“定向1”和“定向2”表示。
4.$.1按T型排列，孔距平行于板长边，为“定向1”，如图10所示。孔距平行于板短边，为“定向2”，如图11所示。
图10R8T20定向1
图11R8T20定向2
4.5.2按U型或Z型排列，孔形为R、C、CD和H，较短的孔距平行于板长边，为“定向1”如图12所示，较短孔距平行于板短边，为“定向2”，如图13所示。区区
μ±±±
图12C5z10×18定向1
GB10061-88
图13C5Ｚ10×18定向2
4.5.3按U型和Z型排列，孔形LR和LC，长孔宽度方向与板长边平行，为“定向1”，如图14所示，长孔宽度方向与板短边平行，为“定向2”。如图15所示。6免费标准下载网bzxz
图 14LC6×16Ｚ ９×54定向 1
图15LR3×18
Z12×36定向2
4.6筛孔标记示例
GB10061—88
凶函凶凶
区凶凶区
凶凶凶凶风
如图16所示，Z型排列的方孔筛板，筛孔基本尺寸5mm，孔距基本尺寸分别为10mm和20mm，较短的孔距平行于板的长边。
标记为：筛板C5Z10×20定向1GB10061附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所负责起草。本标准主要起草人李宁。
