【国家标准(GB)】 塑料薄膜和薄片摩擦系数测定方法

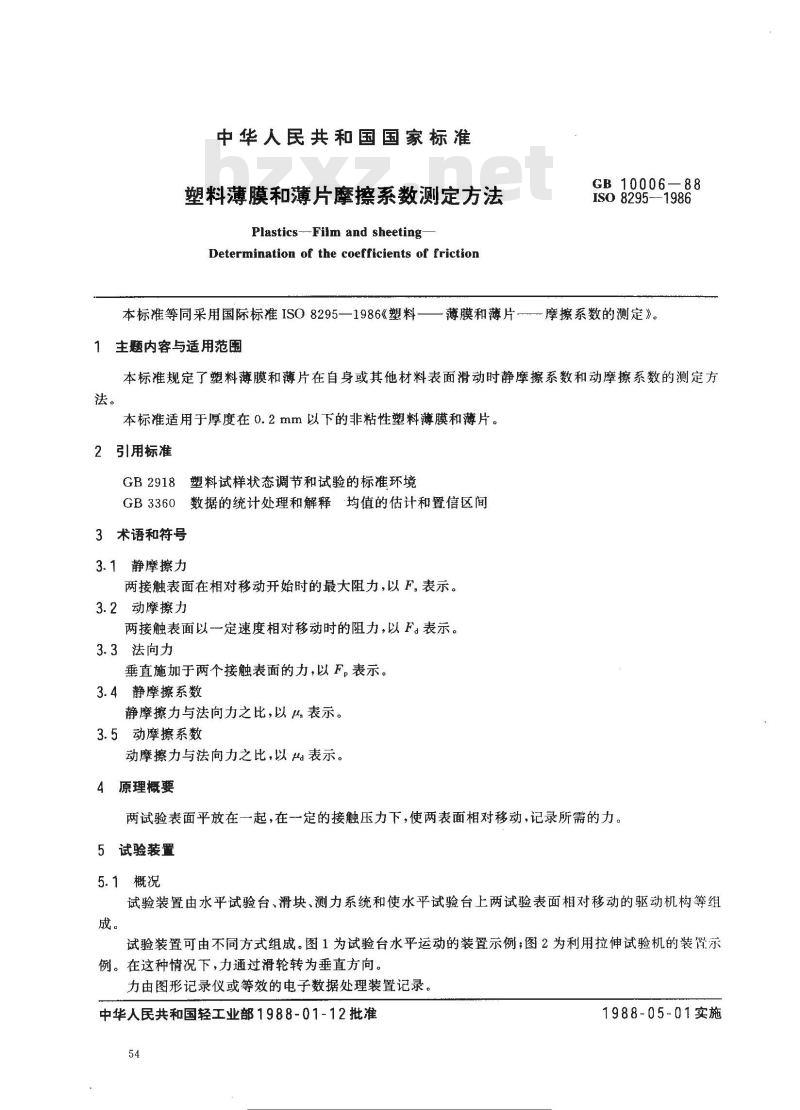

中华人民共和国国家标准
塑料薄膜和薄片摩擦系数测定方法Plastics-Film and sheeting
Determination of the coefficients of frictionGB 10006-88
ISO 8295-1986
本标准等同采用国际标准ISO8295—1986《塑料——薄膜和薄片—摩擦系数的测定》。1主题内容与适用范围
本标准规定了塑料薄膜和薄片在自身或其他材料表面滑动时静摩擦系数和动摩擦系数的测定方法。
本标准适用于厚度在0.2mm以下的非粘性塑料薄膜和薄片。2引用标准
塑料试样状态调节和试验的标准环境GB 2918
GB3360数据的统计处理和解释均值的估计和置信区间3术语和符号
3.1静摩擦力
两接触表面在相对移动开始时的最大阻力，以F，表示。3.2动摩擦力
两接触表面以一定速度相对移动时的阻力，以F。表示。3.3法向力
垂直施加于两个接触表面的力，以F。表示。3.4静摩擦系数
静摩擦力与法向力之比，以表示。3.5动摩擦系数
动摩擦力与法向力之比，以a表示。4原理概要
两试验表面平放在一起，在一定的接触压力下，使两表面相对移动，记录所需的力。5试验装置
5.1概况
试验装置由水平试验台、滑块、测力系统和使水平试验台上两试验表面相对移动的驱动机构等组成。
试验装置可由不同方式组成。图1为试验台水平运动的装置示例；图2为利用拉伸试验机的装置示例。在这种情况下，力通过滑轮转为垂直方向。力由图形记录仪或等效的电子数据处理装置记录中华人民共和国轻工业部1988-01-12批准54
下减造罗
1988-05-01实施
5.2水平试验台
GB10006—88
1测力系统的负荷传感器；2-调节弹性系数的弹簧，3—水平试验台，4--滑块;5--水平试验台上的试样水平试验台的表面应平滑，由非磁性材料制成。5.3滑块
滑块应具有40cm2面积的正方形底面（边长63mm）滑块的底面应覆盖弹性材料（如毡、泡沫橡胶等），弹性材料不得使试样产生压纹。包括试样在内的滑块总质量应为200士2g，以保证法向力为1.96±0.02N。5.4驱动机构
驱动机构应无振动，使两试验表面以100土10mm/min的速度相对移动。5.5测力系统
整个测力系统的总误差应小于±2%，其变换时间T99%应不超过0.5s。牵引方向应与摩擦滑动方向平行。
5.6调节弹性系数的弹簧
对于测量静摩擦力，测力系统的弹性系数应通过适当的弹簧调节到2土1N/cm。在滑粘情况下测量动摩擦力时，则应取消这个弹簧，直接连接滑块和负荷传感器！55
标准搜电

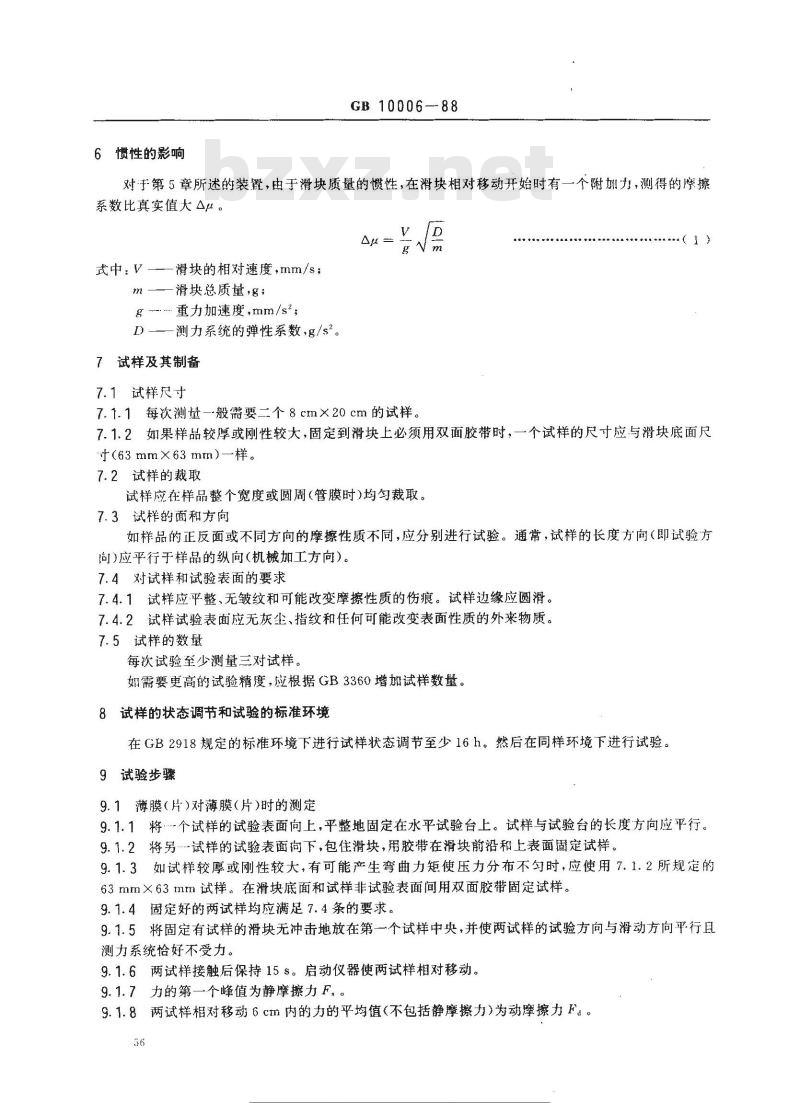

6惯性的影响
GB 10006-88
对于第5章所述的装置，由于滑块质量的惯性，在滑块相对移动开始时有一个附加力，测得的摩擦系数比真实值大。
式中：V———滑块的相对速度，mm/s；m——滑块总质量，g；
g.-重力加速度，mm/*；
D ———测力系统的弹性系数,g/s。7试样及其制备
7.1试样尺寸
7.1.1每次测量一般需要二个8cm×20cm的试样。（1）
7.1.2如果样品较厚或刚性较大，固定到滑块上必须用双面胶带时，一个试样的尺寸应与滑块底面尺寸(63mm×63mm）一样。
7.2试样的裁取
试样应在样品整个宽度或圆周（管膜时)均匀裁取。7.3试样的面和方向
如样品的正反面或不同方向的摩擦性质不同，应分别进行试验。通常，试样的长度方向（即试验方向)应平行于样品的纵向(机械加工方向)。7.4对试样和试验表面的要求
7.4.1试样应平整、无皱纹和可能改变摩擦性质的伤痕。试样边缘应圆滑。7.4.2试样试验表面应无灰尘、指纹和任何可能改变表面性质的外来物质。7.5试样的数量
每次试验至少测量三对试样。
如需要更高的试验精度，应根据GB3360增加试样数量。8试样的状态调节和试验的标准环境在GB2918规定的标准环境下进行试样状态调节至少16h。然后在同样环境下进行试验。9试验步骤
9.1薄膜（片）对薄膜（片）时的测定9.1.1将个试样的试验表面向上，平整地固定在水平试验台上。试样与试验台的长度方向应平行。9.1.2将另…试样的试验表面向下，包住滑块，用胶带在滑块前沿和上表面固定试样。9.1.3如试样较厚或刚性较大，有可能产生弯曲力矩使压力分布不匀时，应使用7.1.2所规定的63mm×63mm试样。在滑块底面和试样非试验表面间用双面胶带固定试样。9.1.4固定好的两试样均应满足7.4条的要求。9.1.5将固定有试样的滑块无冲击地放在第一个试样中央，并使两试样的试验方向与滑动方向乎行且测力系统恰好不受力。
9.1.6两试样接触后保持15s。启动仪器使两试样相对移动。9.1.7力的第一个峰值为静摩擦力F。。9.1.8两试样相对移动6cm内的力的平均值(不包括静摩擦力)为动摩擦力Fa56
标注行业米免带堂
GB 10006-88

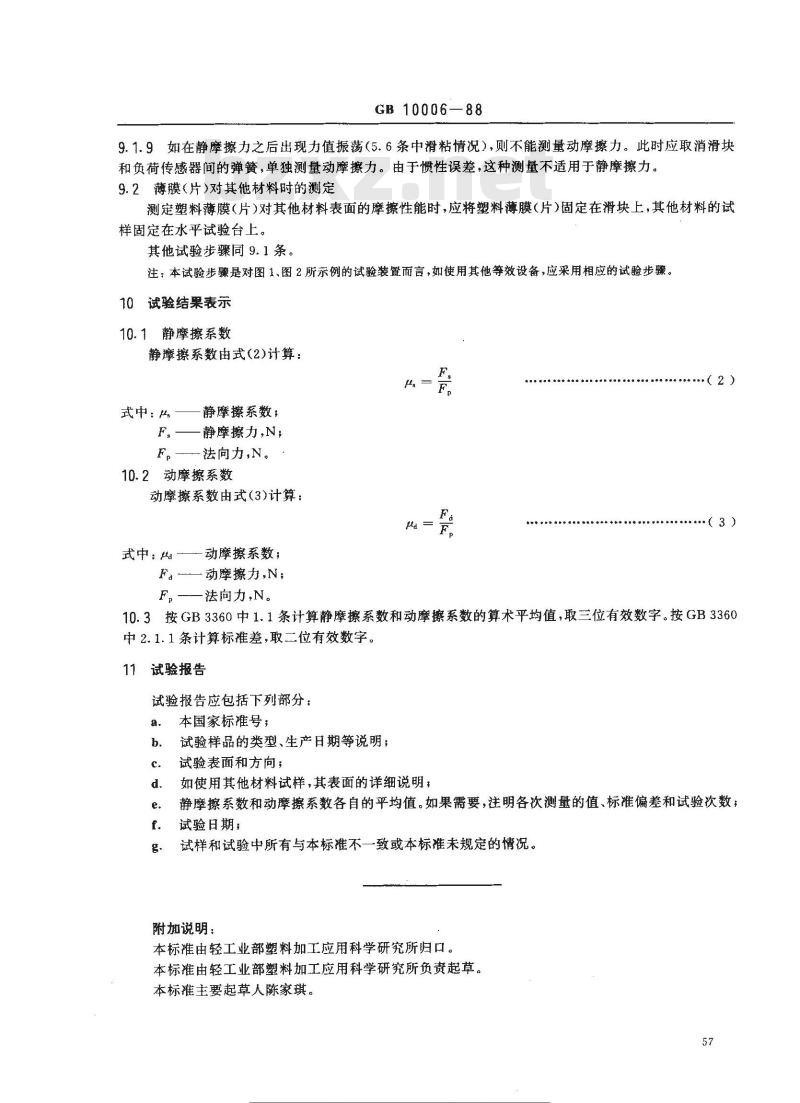

9.1.9如在静摩擦力之后出现力值振荡（5.6条中滑粘情况），则不能测量动摩擦力。此时应取消滑块和负荷传感器间的弹簧，单独测量动摩擦力。由于惯性误差，这种测量不适用于静摩擦力。9.2薄膜（片）对其他材料时的测定测定塑料薄膜（片）对其他材料表面的摩擦性能时，应将塑料薄膜（片）固定在滑块上，其他材料的试样固定在水平试验台上。
其他试验步骤同9.1条。
注：本试验步骤是对图1、图2所示例的试验装置而言，如使用其他等效设备，应采用相应的试验步骤。10试验结果表示
10.1静摩擦系数
静摩擦系数由式(2)计算：
式中：。
静摩擦系数；
静摩擦力，N；
F。———法向力,N。
10.2动摩擦系数
动摩擦系数由式(3)计算：免费标准bzxz.net
pa= F,
式中：——动摩擦系数；
称。—动摩擦力,N；
F，一一法向力,N。
10.3按GB3360中1.1条计算静摩擦系数和动摩擦系数的算术平均值，取三位有效数字。按GB3360中2.1.1条计算标准差，取二位有效数字。11试验报告
试验报告应包括下列部分：
本国家标准号；
试验样品的类型、生产日期等说明；试验表面和方向；
如使用其他材料试样，其表面的详细说明；静摩擦系数和动摩擦系数各自的平均值。如果需要，注明各次测量的值、标准偏差和试验次数；试验日期；
试样和试验中所有与本标准不一致或本标准未规定的情况。附加说明：
本标推由轻工业部塑料加工应用科学研究所归口。本标准由轻工业部塑料加工应用科学研究所负责起草。本标准主要起草人陈家琪。
