中华人民共和国国家标准

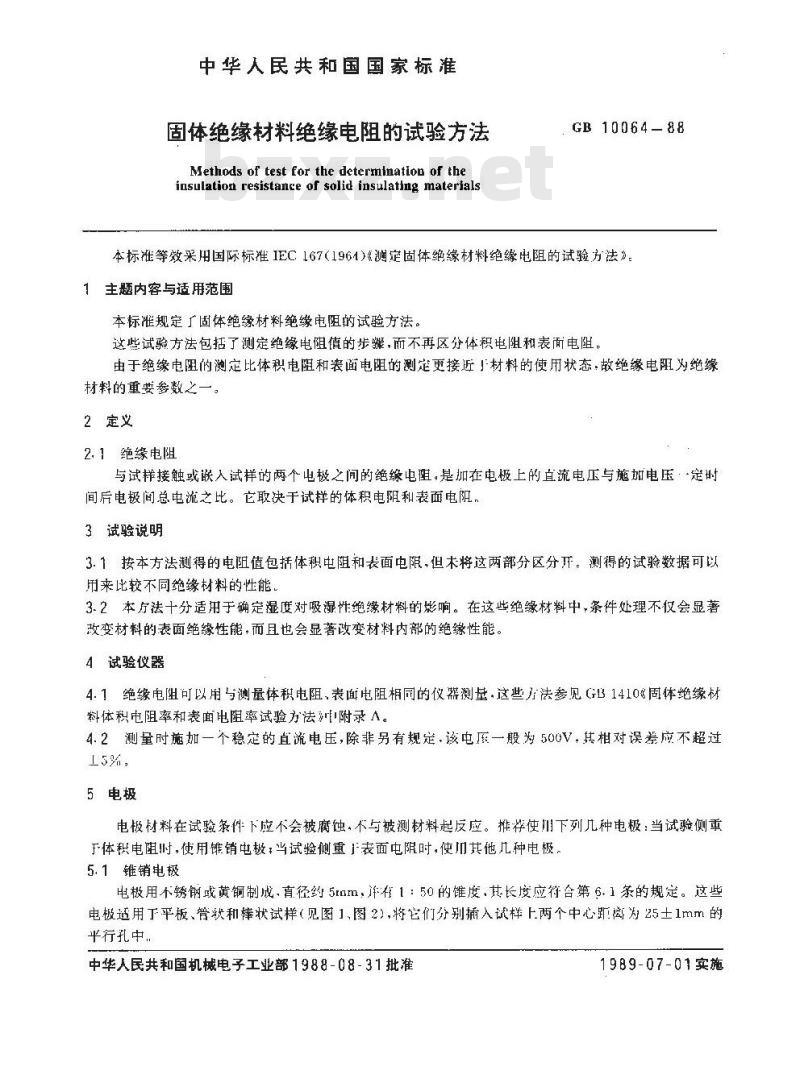

固体绝缘材料绝缘电阻的试验方法Methods of test for the deterrnnation of theinsulation resistance of solid insulating materials.GB 10064-88
本标准等效采用国际标准IEC167（1961）测定固体绝缘材料绝缘电阻的试验方法》1主题内容与适用范围
本标准规定了固体绝缘材料绝缘电阻的试验方法。这些试验方法包括了测定绝缘电阻值的步骤，而不再区分体积电阻和表面电阻。由于绝缘电阻的测定比体积电阻和表面电阻的测楚更接近！材料的使用状态.故绝缘电阻对绝缘材料的重要参数之一。
2定义
2.1绝缘电阻
与试样接触或嵌人试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压：定时间后电极间总电流之比。它取决于试样的体积电阻和表而电阻，3试验说明
3.1按本方法测得的电阻值包括体积电阻和表面电限，但木将这两部分区分开。测得的试验数据可以用来比较不同绝缘材料的性能。3.2本方法十分适用于确定湿度对吸湿性绝缘材料的影响。在这些绝缘材料中，条件处理不仅会显著故变材料的表面绝缘性能：而且也会显著改变材料内部的绝缘性能。4试验仪器
4.1绝缘电阻可以用与测量体积电阻，表面电阻相同的仪需测基这些方法参见GB1410%周体绝缘材料体积电阻率和表面电阻率试验力法咀附录A。4.2测量时施加二个稳定的直流电压,除非另有规定,该电压一般为500V.其相对误差应不超过15%，
5电极
电极材料在试验条件下应不会被腐蚀，不与被测材料起反应。推荐使川下列几种电极：当试验侧于体积电阻时，使用锥销电极：当试验侧重」表面电阻时，使门其他几种电极。5.1锥销电极
电极用不锈钢或黄铜制成、直径约5ram，准1：50的锥度，其长度应符合第6.1条的规定。这些电极适用于平板、管状和棒状试样（见图1图2),将它们分别插入试样上两个中心距离为25土1mm的平行孔中
中华人民共和国机械电子工业部1988-08-31批准1989-07-01实施
5.2导电涂料电极
GB10064—88

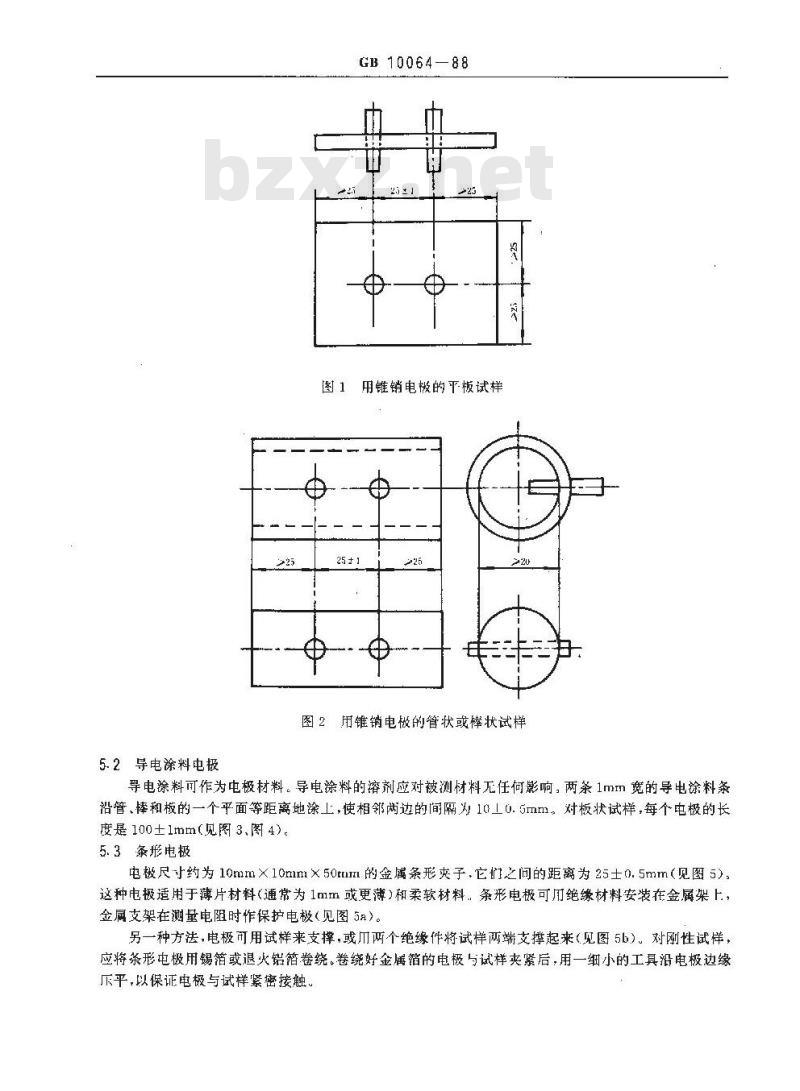

图 1 用锥销电機的平板试样
图2用锥销电被的管状或榉状试样导电涂料可作为电极材料。导电涂料的溶剂应对被测材料无任何影响，两条1mm宽的导电涂料条沿管、棒和板的一个乎面等距离地涂上，使相邻两边的间隔为10工0.5mm。对板状试样，每个电极的长度是100±1mm(见图3、图4)。
5.3条形电极
电极尺寸约为10mm×10mm×50rmm的金属条形夹子.它们之间的距离为25士0.5mm（见图5）这种电极适用于薄片材料（通常为1mm或更薄）和柔软材料、条形电极可用绝缘材料安装在金属架上，金属支架在测量电阻时作保护电极（见图5a)。另一种方法，电极可用试样来支择，或川两个绝缘件将试样两端支撑起来（见图5b）。对刚性试样，应将条形屯极用锡箔或退火铝箔卷绕。卷绕好金属箔的电极与试样夹紧后，用一细小的工具沿电极边缘压平，以保证电极与试样紧密接触。GB10064—88

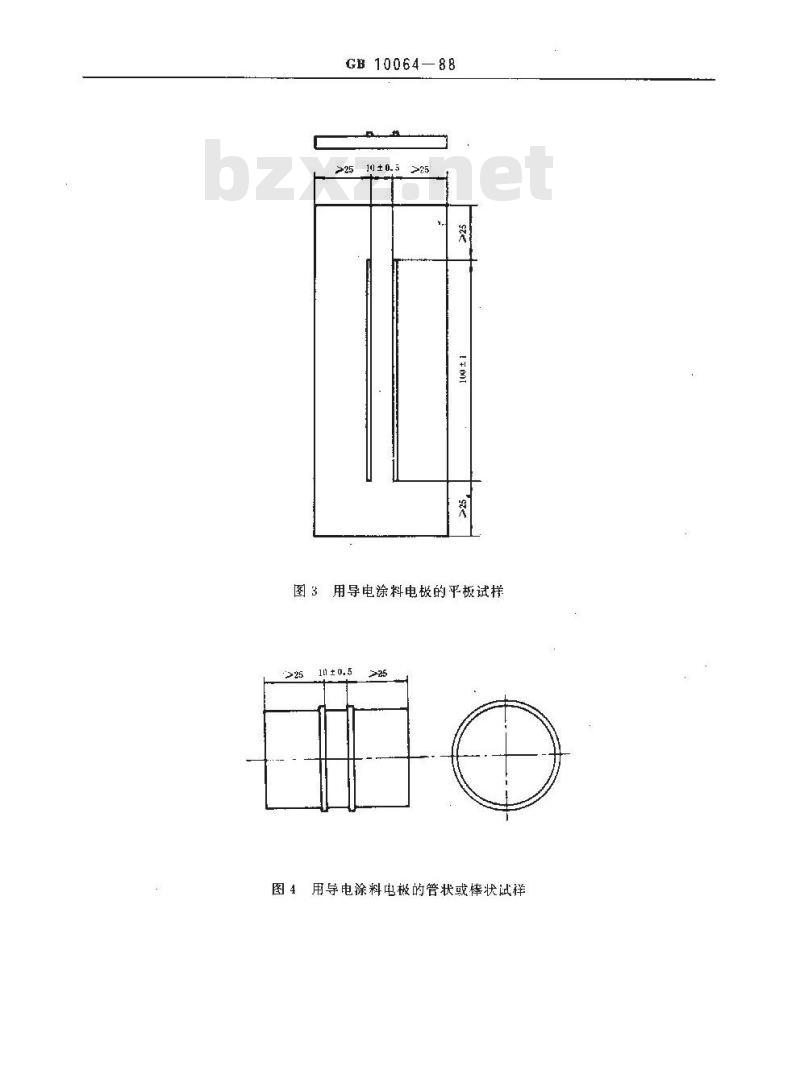

图3用导电涂料电板的平板试样
11 ± , 5
图4用导电涂料电极的管状或棒状试祥6试样
GB1006488
一绝缘支塑
金限文果和保护装
图5带状或薄片材料用的条形电极全材特
金腾电
绝缘电阻的测量值很大程度上取决！试样的表面状况，应注意选择丧面没有损坏的试样在许多请况下要求在使用条件下进行试验。此时，试样不应清洁处理。如果希望擦净，应在预处理前将试样表面用乙醇和乙醛的混合液或其他合适的溶剂擦净，并不与裸手指接触。6.1用锥销电极的试样
GB10064—88

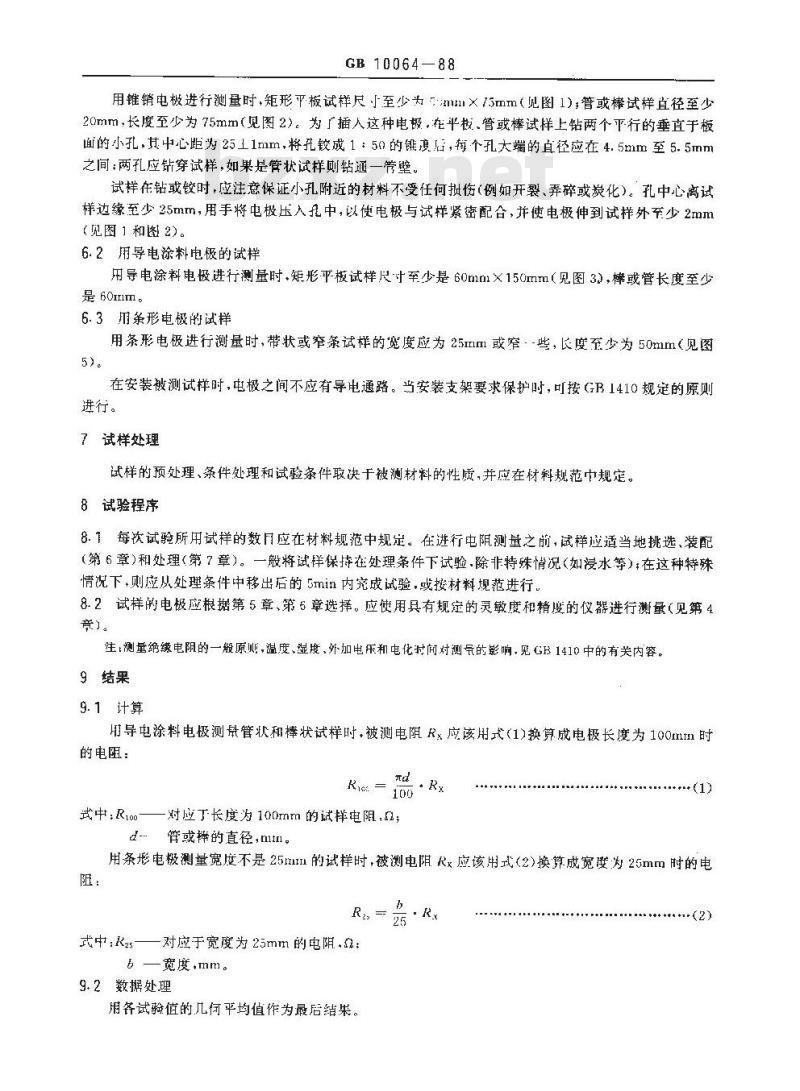

用锥销电极进行测量时，矩形平板试样尺小至少为m×75mm（见图1），管或棒试样直径至少20mm：长度至少为75mm（见图2)。为「插人这种电极.在平、管或棒试样上钻两个平行的垂直于板面的小孔，其中心距为25工1mm，将孔铰成1：50的度后，衔个孔大端的直径应在4.5mm至5.5mm之间；两孔应钻穿试样，如果是管状试样则钻通一管壁。试样在钻或铰时，应注意保证小孔附近的材料不受任何损伤（例如开裂、弄碎或炭化）。孔中心离试样边缘至少25mm，用手将电极压入托中，以使电极与试拌紧密配合，并使电极伸到试样外至少2mm【见图 1 和图2)。
6.2用导电涂料电极的试样
用导电涂料电极进行测量时.矩形平板试样尺寸至少是60mm×150mm（见图3），棒或管长度至少是60m。
6.3用条形电极的试样
用条形电极进行测量时，带状或窄条试样的宽度应为25m或窄·-些，长度至少为50mm（见图5)。
在安装被测试样时，电极之间不应有导电通路。当安装支架要求保护时，可按GB1410规定的原则进行。
7试样处理
试样的预处理、条件处理和试验条件取决于被测材料的性质，并应在材料规范巾规定。8试验程序
8.1每次试验所用试样的数月应在材料规范中规定。在进行电阻测量之前，试样应适当地挑选、装配（第6章）和处理（第7章）。一般将试样保持在处理条件下试验·除非特殊情况如浸水等）在这种特殊情况下，则应从处理条件中移出后的5min内究成试验·或按材料规范进行。8.2试样的电极应根据第5章、第6章选择。应使用具有规定的灵敏度和精度的仪器进行测量（见第4。
注：测量绝缘电阻的一般原则，温度、湿度、外加电乐和电化时间对测量的影响，见心B1410中的有关内容。9结果
9.1计算
均导电涂料电极测量管状和棒状试样时，被测电阻R应该用式(1)换算成电极长度为100mfn时的电阻：下载标准就来标准下载网
式中：Rioo—对应于长度为100mm的试样电阻，n；d-管或摔的直径，mm。
用条形电极测量宽度不是25mm的试样时，被测电阻Rx应该用式（2）换算成宽度为25mm时的电亞：
式中Kz5一对应于宽度为25mm的电阻.2：b一宽度.mm。
9.2数据处理
用各试验值的儿何平均值作为最后结果。(2)
10试验报告
试验报告应至少包括下列项日：a.
材料名称；
试样尺寸；
GB 10064—88
试验方法和电极类型，包括导电涂料的性质；电极是处埋前还是处理后加上的：清洁方法；
预处理和条件处理：
测量条件；
施加电压值：
电化时间；
测得的各个值和最终结果；
试验日期和试验员。
加说明：
本标出全国绝缘材料标雅化技术委员会提出并财口：本标准由机械电子工业部桂林电器科学研究所负责起草。
