【国家标准(GB)】 电热设备基本技术条件 第三部分 感应电热设备

中华人民共和国国家标准
电热设备基本技术条件
感应电热设备
Basic specificatlons for electroheat installationsInduction electroheal inslallations1生题内容与适用范围
1.1本标准规定了对感应电热设备产品的通用技术要求和检验规则等。GB 10067.3--88
1.2本标准适用于真空和非真空工业用工频、中赖和高频感应电热设备，包括供熔炼、保温、升温、注用的各种感应熔炼设备和供火、回火、退火、透热、烧结，钎焊等用的感应加热设备。1.3《电热设备基本技术条件》包括适用于所有电热设备的&通用部分》和分别适用于各类电热设备的《专用部分》，本标准为感应电热设备类的专用部分》。本标准根据《通用部分》制订，针对感应电热设备的特点，对&通旧部分\进行补充和完善。感应电热设备系列（如工颗无心感应熔铁妇系列）的专业产品标准应根据本标雅制订，针对各系列感应电热设备的特点，对本标准中的有关规定进行完善和补充。感应电热设备的企业标准应根据相应的专业产品标雅制订。
本标准应与GB10067.1配介使用。2引用标准
GB2900电I名词术语
GB5959.1电热设备的安全第部分通用要求GB5959.3电热设备的安全第三部分对感应和导电加热设备以及感应熔炼设备的特殊要求GB10066.1电热设备的试验方法通用部分GR10066.2电热设备的试验方法有心感应炉GB10066.3电热设备的试验方法无心感应炉GB10067.1电热设备基本技术条件通用部分213K60001电热设备产品型号编制方法3术语
除下列术语外,本标准所采用的其他电工和感应炉方面的术语的定义参见GB2900.特别是其中的GB2900.23.
3.1感应熔炼设备
供炉料熔炼保温，升温和瓷注等用的感成电热设备，3.2感应加热设备
供炉料摔火回火、退火，透热、烧结和针焊等用的感应电热设备。3.3（感应熔炼炉的）额定容，t或kg中华人民共和国机械电子工业部1988-08-31批准1989-07-01实施
GB 10067. 388

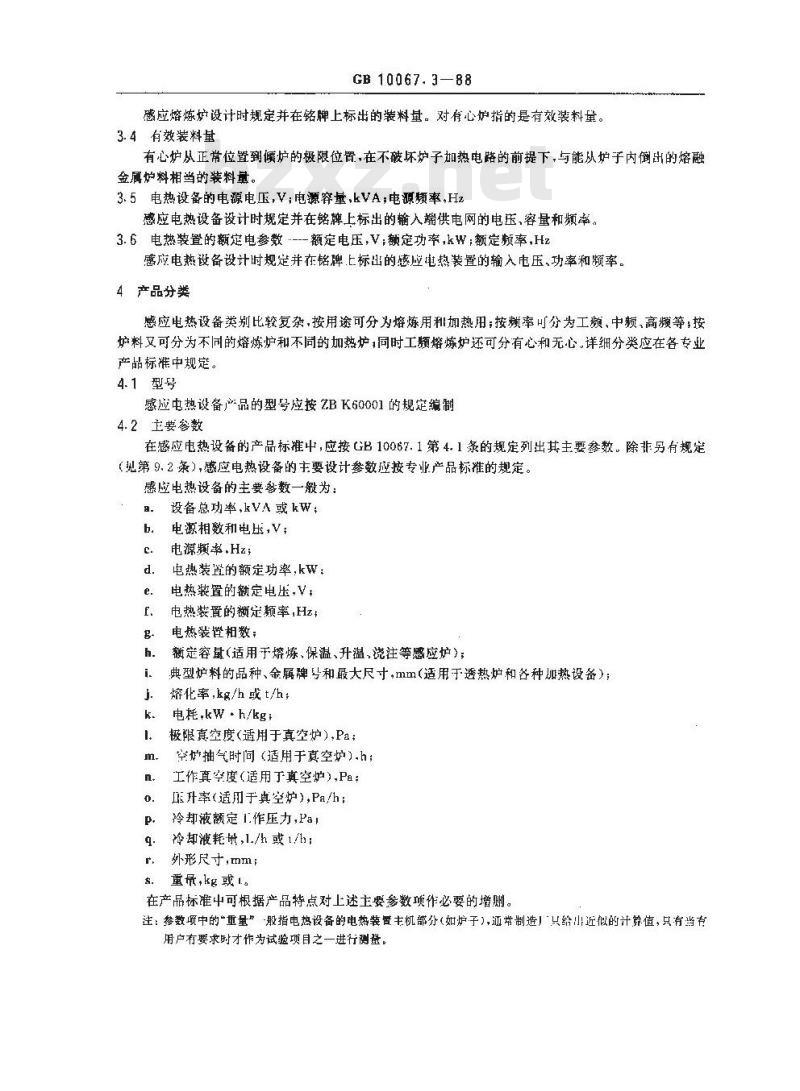

感应熔炼炉设计时规定并在铭牌上标出的装料量。对有心炉指的是有效装料量。3.4有效装料量
有心炉从正常位置到倾炉的极限位督，在不破坏炉子加热电路的前提下，与能从炉子内倒出的熔融金属炉料相当的装料量。
3.5电热设备的电源电压,V;电源容量,kVA;电源频率,Hz感应电热设备设计时规定并在铭牌上标出的输入端供电网的电压，容量和频率。3.6电热装置的额定电参数---额定电压,V额定功率,kW;额定赖率,Hz感应电热设备设计时规定并在铭牌上标出的感应电热装置的输入电压，功率和频率。4产品分类
感应电热设备类别比较复杂，按用途可分为熔炼用和加热用；按嫩率可分为工赖，中颖，高频等，按炉料又可分为不同的熔炼炉和不同的加热炉，同时工颗熔炼炉还可分有心和无心。详细分类应在各专业产品标准中规定。
4.1型号
感应电热设备产品的型号应按ZBK60001的规定编制4.2主要参数
在感应电热设备的产品标准中，应按GB10067.1第4.1条的规定列出其主要参数。除非另有规定（见第9.2条），感应电热设备的主要设计参数应按专业产品标准的规定。感应电热设备的主要参数一般为：a.
设备总功率,kVA或kW
电源相数和电压，V；
电源频率.Hz；
电热装置的额定功率，kw：
电热装置的额定电压，V：
电热装置的额定频率,Hz t
电热装置相数：
额定容量(适用于熔炼、保温、升温，浇注等感应炉)；典型炉料的品种、金属牌号和最大尺寸，mm（适用于透热炉和各种加热设备）；熔化率,kg/h 或 t/h ;
电耗，kw·h/kg;
极限真空度(适用于真空炉),Pa；空炉抽气时问（适用于真空炉）.h；工作真空度（适用丁真空炉）,Pa：正升率（适用于真空炉）,Pa/h：冷却液额定1.作压力,Pal
冷却液耗量，1./h或1/h;
外形尺寸,mm；
s.重量，kg或t。
在产品标准中可根据产品特点对上述主要参数项作必要的增删。注：参数项中的\重量”般指电热设备的电热装置主机部分（如炉子)，还带制造」只给小近似的计筛值，只有当有用户有要求时才作为试验项目之一进行测盘，5技术要求

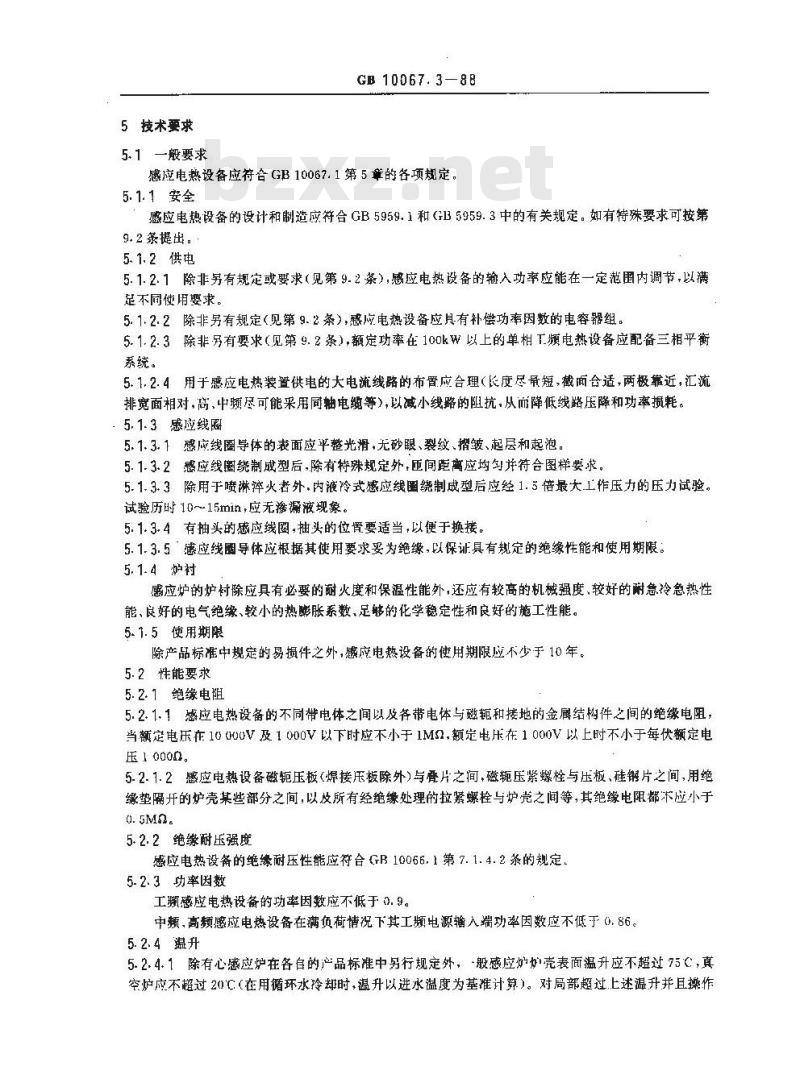

5.1一般要求
GE 10067.388
感应电热设备应符合GB10067.1第5章的各项规定5.1.1安全
邀应电热设备的设计和制造应符合GB5959.1和（F1B5959.3中的有关规定。如有特殊要求可按第9.2条提出。
5.1.2供电
5.1.2.1除非另有规定或要求（见第9.2条），感应电热设备的输入功率应能在一定范围内调节，以满足不同使用要求。
5.1.2.2除非另有规定（见第9.2条），感应电热设备应具有补偿功率因数的电容器组。5.1.2.3除非另有要求（见第9.2条），额定功率在100kW以上的单相T频电热设备应配备三相平衡系统。
5.1.2.4用于感应电热装置供电的大电流线路的布置应合理（长度尽最短，截面合适，两极靠近，汇流排宽面相对，高、中题尽可能采用同轴电缆等），以减小线路的阻抗，从而降低线路压降和功率损耗。5.1.3感应线圈
5.1.3.1感应线圈导体的表面应平整光滑，无砂眼、裂纹、措皱、起层和起泡。5.1.3.2感应线圈绕制成型后，除有特殊规定外，函间距离应均勾并符合图样要求。5.1.3.3除用于喷淋萍火者外.内液冷式感应线图制成型后应经1.5倍最大.工作压力的压力试验。试验历时10~15min，应无谬漏液现象。5.1.3.4有抽头的感应线圆，抽头的位置要适当，以便于换接。5.1.3.5感应线图导体应根据其使用要求妥为绝缘，以保证具有规定的绝缘性能和使用期限。5.1.4炉衬
感应炉的炉讨除应具有必要的耐火度和保温性能外，还应有较高的机械强度、较好的耐急冷急热性能、良好的电气绝缘、较小的热膨胀系数、足够的化学稳定性和良好的施工性能。5.1.5使用期限
除产品标准中规定的易损件之外，感应电热设备的使用期限应不少于10年。5.2性能要求
5.2.1绝缘电阻
5.2.1.1感应电热设备的不同带电体之间以及各带电体与磁钜和接地的金属结构件之间的绝缘电阻，当额定电乐在10000V及1000V以下时应不小于1Mα，额定电压在1000V以上时不小于每伏额定电压1 0000。
5-2.1.2感应电热设备磁轭压板（焊接压板除外）与叠片之间，磁轭压紧螺栓与压板、硅锯片之间，用绝缘垫隔开的炉壳某些部分之间，以放所有经绝缘处理的拉紧螺栓与炉壳之间等，其绝缘电阳都术应小于0.5Mn.
5.2.2绝缘耐压强度
感应电热设备的绝缘耐压性能应符合GB10066,1第7.1.4.2条的规定，5.2.3功率因数
工癫感应电热设备的功率因数应不低于0.9。中频，高频感应电热设备在满负荷情况下其工频电源辅入端功率因数应不低于0.86。5.2.4温升
5.2.4.1除有心感应炉在各自的产品标准中另行规定外，般感应炉壳表面温升应不超过75℃，真空炉应不超过20℃（在用循环水冷却时，温升以进水温度为基准计算）。对局部超过上述温升并且操作人员易接近的位应加以防护。
GB 10067.3- 88www.bzxz.net

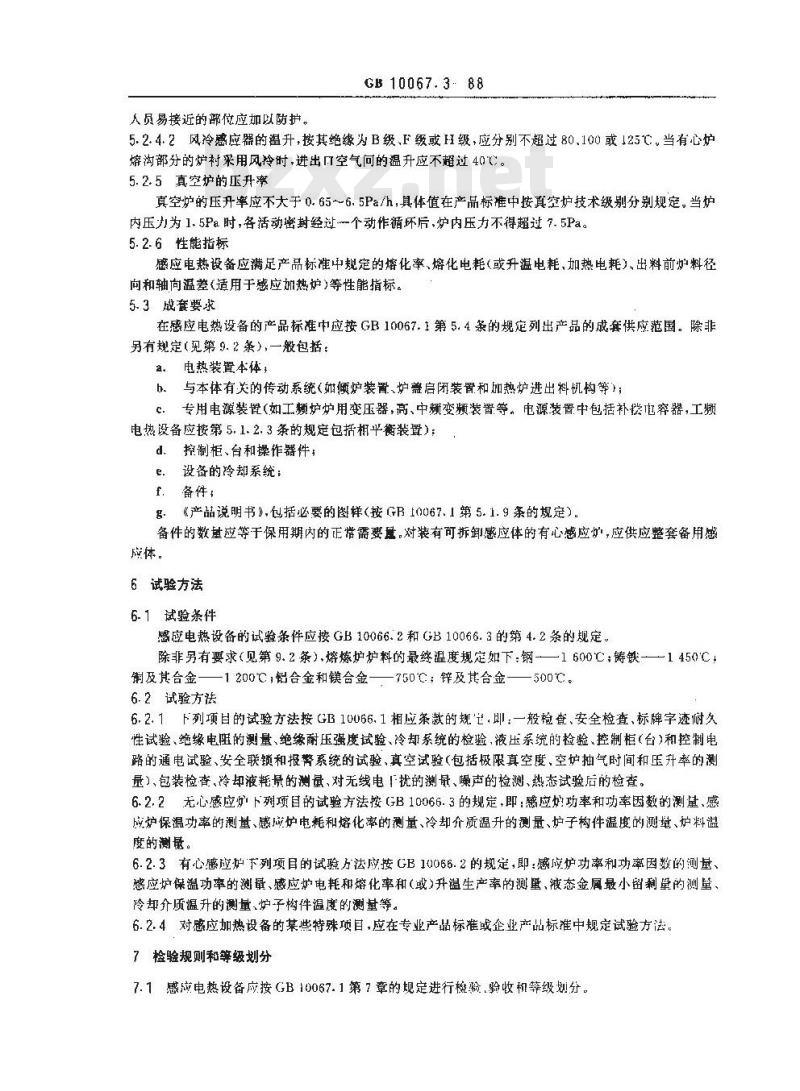

5.2.4.2风冷摄度器的温升，按其绝缘为B级，F级或级，应分别不超过80、100或125亡，当有心炉熔沟部分的炉采用风冷时，进出口空气向的温升应不超过40。5.2.5真空炉的压升率
真空炉的压升率应不大于0.65~6.5Pa/h，具体值在产品标准中按真空炉技术级别分别规定。当炉内压力为1.5Pa时，各活动密封经过-个动作循环后，炉内压力不得超过7.5Pa。5.2.6性能指标
感应电热设备应满足产品标准中规定的熔化率、熔化电耗（或升温电耗，加热电耗），出料前炉料径向和轴向温差(适用于惑应如热炉)等性能指标。5.3成套要求
在感应电热设备的产品标准中应按GB10067.1第5.4条的规定列出产品的成套供应范围。除非另有规定（见第9.2条），一般包括：2电热装置本体，
b.与本体有关的传动系统《如倾炉装置、炉盖启闭装置和加热炉进出料机构等；c．专用电源装置如工频炉炉用变压器，高、中频变装置等。电源装置中包括补偿电穿器，工频电热设备应按第5.1.2.3条的规定包括相平衡装置）：d、控制柜、台和操作器件，
设备的冷却系统：
f．备件，
g《产品说明书，包括必要的图样《按GB10067.1第5.1.9条的规定）。备件的数量应等于保用期内的正常需要量。对装有可拆卸感应体的有心感应炉，应供应整套备用感险体。
6试验方法
6-1试验条件
感应电热设备的试验条件应接GB10066.2和GB10066.3的第4.2条的规定。除非另有要求（见第9.2条），熔炼炉炉料的最终温度规定如下：钢——1600℃，筹铁———1450℃制及其台金——1200℃，铝合金和镁合金—750℃：锌及其合金——500℃。6.2试验方法
6.2.1下列项目的试验方法按GB 10066.1相应条款的规定,即：一般检查，安全检查，标牌字迹耐久性试验、绝缘电阻的测量，绝缘耐压强度试验、冷却系统的检验，液压系统的检验、控制柜（台）和控制电路的通电试验、安全联锁和报警系统的试验，真空试验（包括极限真空度，空护抽气时间和压升率的测量），包装检香，冷却液耗最的测最、对无线电！扰的测最，噪声的检测、热态试验后的检查。6.2.2无心感应炉下列项目的试验方法按GB10066.3的规定，即：感应好功率和功率因数的测量、感应炉保温功率的测量、感应炉电耗和熔化率的测量、冷却介质温升的测量、炉子构件温度的测堆、护料温度的测量。
6.2.3有心愿应炉下列项目的试验方法应按GB10066.2的规定，即：感应炉功率和功率因数的测量、感应炉保温功率的測量、感应炉电耗和熔化率和（或）升温生产率的测量，液态金属最小留剩量的测量、冷却介质温升的测量、炉子构件温度的测量等。6.2.4对感应加热设备的某些特殊项目，应在专业产品标准或企业产品标准中规定试验方法。7检验规则和等缀划分
7.1感应电热设备应按GB10067.1第7章的规定进行验验收机等级划分。GB 10067. 3--88

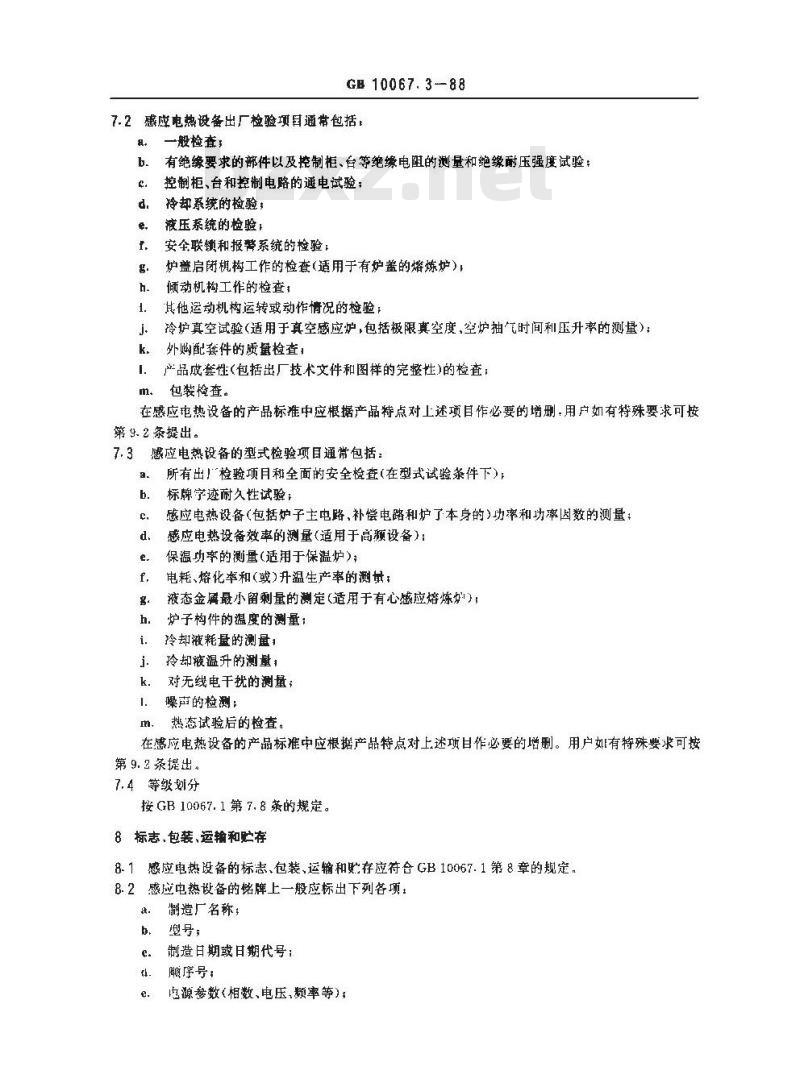

7.2感应电热设备出厂检验项目通常包括一般检查；
有绝缘要求的部件以及控制柜、台等绝缘电阻的测量和绝缘耐压强度试验：b.
控制柜、台和控制电路的通电试验：拎却系统的检验；
液压系统的检验;
安全联锁和报警系统的检验；
炉盖启闭机梅工作的检套（适用于有炉盖的熔炼炉）倾动机构工作的检查
其他运动机构运转或动作情况的检验：冷炉真空试验(适用于真空感应炉，包括极限真空度，空炉抽气时间利压升率的测量）；外购配套件的质量检查，
1．产品成套性（包括出厂技术文件和图样的完整性）的检查：m.
包装棒查。
在感应电热设备的产品标准中应根据产品特点对上述项目作必要的增删.用户如有特殊要求可按第 9.2 条提出。
7.3感应电热设备的型式检验项目通常包括：a.
所有出」检验项月和全面的安全检查（在型试验条件下）；标牌字迹耐久性试验；
感应电热设备（包括炉子主电路，补偿电路和炉了本身的）功率和功率图数的测量：感应电热设备效率的测量(适用于高题设备)：保温功率的测量(适用于保温炉）；电耗、熔化率和(或)升温生产率的测量：滋态金唐最小留剩量的测是适用于有心癌应熔炼）炉子构件的温度的测量；
冷却液耗盘的测量；
冷却液温升的测量;
对无线电干扰的测量；
噪声的检测；
热态试验后的检查。
在感应电热设备的产品标准中应根据产品特点对上述项目作必要的增删。用户如有特殊要求可按第 9. 2 条提出
7.4等级划分
按 GB 10067. 1 第 7. 8 条的规定。8标志，包装，运输和贮存
感应电热设备的标志、包装、运输和贮存应符合GB10067.1第8章的规定，8.1
8.2感应电热设备的铭牌上一般应标出下列各项：制造厂名称；
b型号，
制造日期或日期代号：
序号，
电源参数(相数、电压,频率等)
GB 10067.3—88
f.额定电参数（电压、频率、功率、相数）额定容量，t（适用于熔炼炉）
h。炉料尺寸，mm(适用于加热炉)：i工作温度，℃；
j重基，t(电热装置金属结构部分)。9订购和供货
9.1感应电热设备的订购和供货应接GB10067.1第9章的规定，9.2本标准中列出的可供用户选择的特殊要求项目如下：GB 10067.1第 9.2.1条所列的 6 项b。对感应电热设备主要设计参数的不同要求（指与专业产品标准中所规定的主要设计参数不同）（见第4.2条）；
对供电的不同要求（见第5.1.2条），C
d，要求配备埚漏炉报警装置(见第5.1.1条)te.对成套供应范围的特殊要求（见第5.3条)f.对炉料最终温度的特殊规定（见第6.1条)1GB10067.1第7.1~7.5条所列项目（见第7.2.7.3条）。在专业产品标准中允许对上述项目作必要的增删。制造厂应尽可能满足用户的各项特殊要求。实际可供用户选择的项目由制造厂根据各自条件在企业产品标准中规定，或部分地在订购时由供需双方商定附加说明：
本标准由全国工业电热设备标准化技术委员会提出并归口。本标准由西安电研究所负责起草。自本标准发布之日起，原JB2252—78《感应炉基本技术条件》JB2415-78中频真空感应炉基本技术条件\作废。
