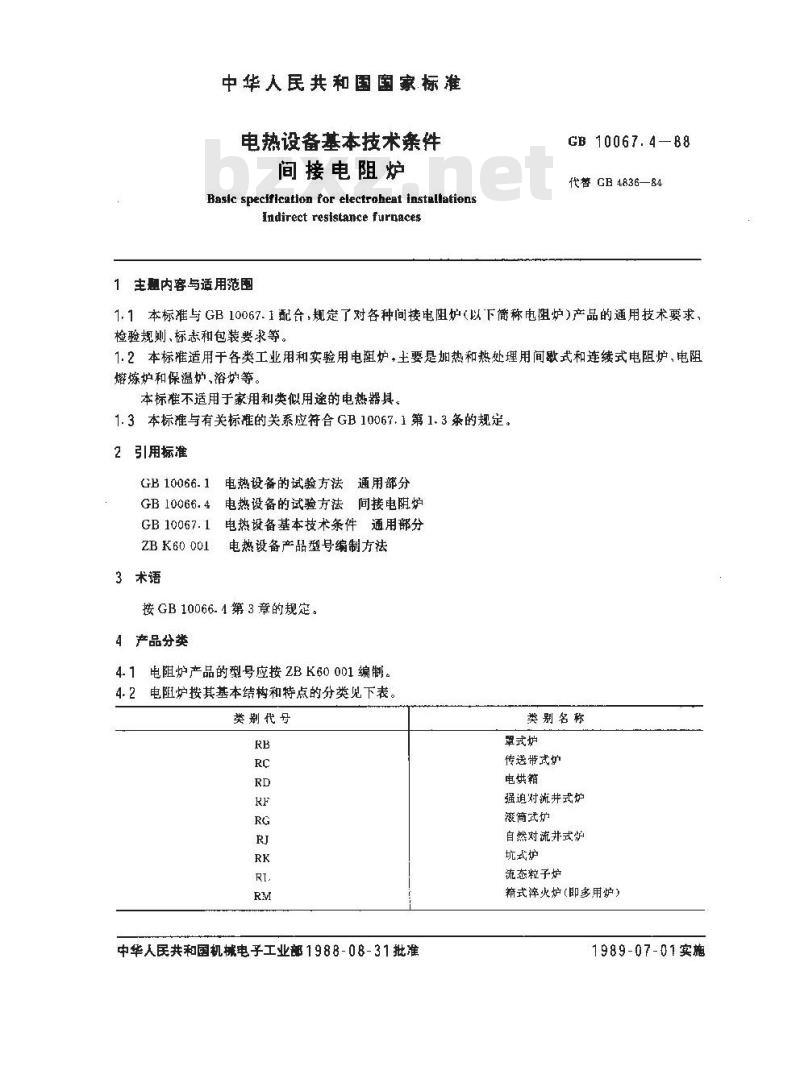

中华人民共和国国家标准
电热设备基本技术条件
间接电阻炉
Basic specification for electroheat installationsIndirect resistance furnaces1主题内容与适用范围
GB 10067.4-88
代替 GB 4836—84
1.1本标准与GB10067.1配合，规定了对各种间接电阻炉（以下简称电阻炉）产品的通用技术要求、检验规则、标志和包装要求等。1.2本标准适用于各类工业用和实验用电阻炉，土要是加热和热处理用间歇式和连续式电阻炉，电阻熔炼炉和保温炉、浴炉等。
本标准不适用于家用和类似用逐的电热器具。1.3本标准与有关标准的关系应符合 GB 10067,1第 1. 3条的规定。2引用标准
GB 10066.1电热设备的试验方法通用部分GB10066.4电热设备的试验方法间接电阻炉GB10067.1电热设备基本技术条件通用部分ZB K60 001
3术语
电热设备产品型号编制方法
按GB10066.4第3章的规定。
4产品分类
4.1电阻炉产品的型号应按ZBK60001编制4.2电阻炉按其基本结构和特点的分类见下表类别代号
中华人民共和国机械电子工业部1988-08-31批准类别名称
罩式妒
传送带武护
电烘箱
强迫对流井式炉
液简武炉
自然对流并式炉
坑式护
流态粒子炉
箱式率火炉(即多用炉)
1989-07-01实施

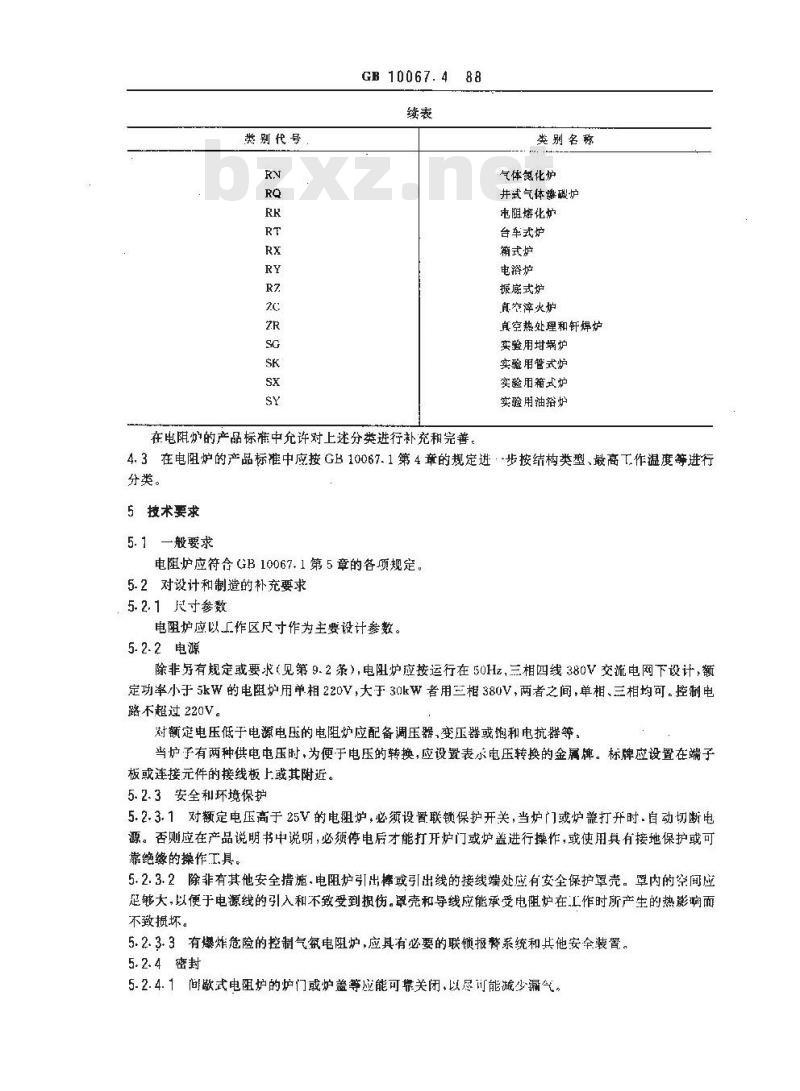

类别代号
GB 10067.488
在电阻炉的产品标准中允许对上述分类进行补充和完善。类别名称
气体氮化护
井式气体辫磁炉
电阻熔化炉
台车式炉
箱式炉
电浴炉
振底式炉
真空率火炉
真空热处理和钎焊炉
实验用甘埚炉
实验用营式炉
实验用箱式炉
实验用油浴炉
4.3在电阻炉的产品标准中应按GB10067.1第4章的规定进·步按结构类型、最高T作温度等进行分类。
5接术要求
5.1一般要求
电阻炉应符合GB10067.1第5章的各项规定。5.2对设计和制造的补充要求
5.2.1 尺寸参数
电阻炉应以工作区尺寸作为主要设计参数。5.2.2电源
除非另有规定或要求（见第9.2条），电阻炉应按运行在50Hz，三相四线380V交流电网下设计，额定功率小于 5kW的电阻炉用单相220V,大于30kW者用三相380V,两者之间,单相、三相均可。控制电路不超过220V。
对额定电压低于电源电压的电阻炉应配备调压器，变压器或饱和电抗器等：当炉手有两种供电电压时，为便于电压的转换，应设置表示电压转换的金属牌。标牌应设置在端子板或连接元件的接线板上或其附近。5.2.3安全和环境保护
5.2.3.1对额定电压高于25V的电阻炉，必须设置联锁保护开关，当炉门或炉盖打开时.自动切断电源。否则应在产品说明书中说明，必须停电后才能打开炉门或炉盖进行操作，或使用具有接地保护或可靠绝缘的操作工具。
5.2.3.2除非有其他安全措施，电阻炉引出摔或引出线的接线端处应有安全保护罩壳。罩内的察间应足够大，以便于电源线的引入和不致受到损伤。罩壳和导线应能承受电阻炉在工作时所产生的热影响而不致摄坏。
5.2.3.3有爆炸危险的控制气氧电阻炉，应具有必要的联锁报警系统和其他安伞装置。5.2.4密封
5-2.4.1间歇式电阻炉的炉门或炉盖等应能可靠关闭，以尽讨能减少漏气，GB 10067.488免费标准bzxz.net

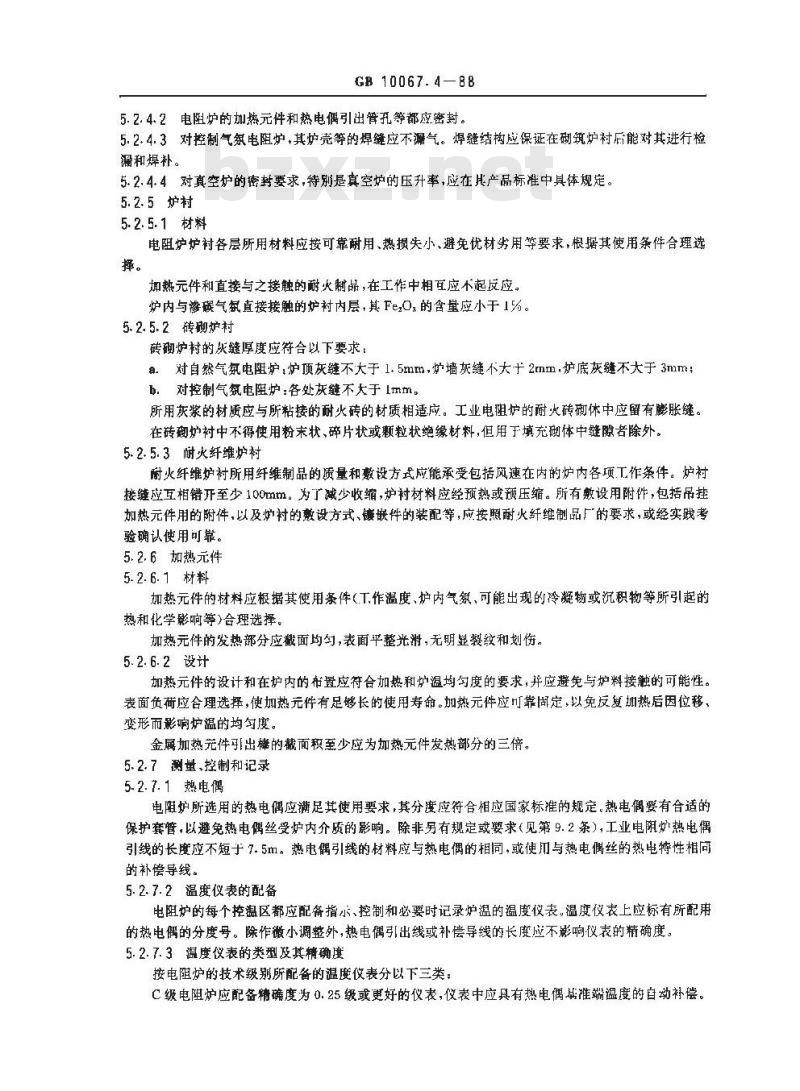

5.2.4.2电阻炉的加热元件和热电偶引出管孔等都应密封。5.2.4.3对控制气氛电阻炉，其炉壳等的焊缝应不漏气。焊缝结构应保证在砌筑炉衬后能对其进行检漏和焊补。
5.2.4.4对真空炉的密封要求，特别是真空炉的压升率，应在其产品标准中具体规定。5.2.5炉村
5.2.5.1材料
电阻炉炉衬各层所用材料应按可靠耐用、热损失小，避免优材劣用等要求，根据其使用条件合理选择。
加热元件和直接与之接触的耐火制品，在工作中相互应不起反应。炉内与磁气氛直接接触的炉衬内层，其Fe,O,的含量应小于1%。5.2.5.2砖砌炉村
砖砌炉村的灰缝厚度应符合以下要求：a对自然气氛电阻炉，炉顶灰缝不大于1.5mm，炉墙灰缝不大十2mm，炉底灰缝不大于3mmb.对控制气氛电阻炉：各处灰缝不大于Imm。所用灰浆的材质应与所粘接的耐火砖的材质相适应。工业电阻炉的耐火砖研体中应留有膨胀缝。在砖面炉衬中不得使用粉末状、碎片状或题粒状绝缘材料，但用于填充砌体中缝隙者除外。5.2.5.3耐火纤维炉村
耐火纤维炉衬所用纤维制品的质量和敷设方式应能承受包括风速在内的炉内各项工作条件。炉衬接缝应互相错开至少100mm。为了减少收缩，炉衬材料应经预热或预压缩。所有数设用附件，包括吊挂加热元件用的附件，以及炉衬的设方式、镶嵌件的装配等，应按照耐火纤维制品厂的要求，或经实践考验确认使用可靠。
5.2.6加热元件
5.2.6.1材料
加热元件的材料应根据其使用条件（T作温度、炉内气氛、可能出现的冷凝物或沉积物等所引起的热和化学影响等)合理选择。
加热元件的发热部分应截面均勾，表面平整光滞，无明显裂纹和划伤。5.2.6.2设计
加热元件的设计和在炉内的布置应符合加热和炉温均匀度的要求，并应避免与炉料接触的可能性。表面负荷应合理选择，使加热元件有足够长的使用寿命。加热元件应可靠固定，以免反复加热后因位移、变形而影响炉温的均匀度。
金属加热元件可出样的截面积至少应为加热元件发热部分的三倍。5.2.7测量、控制和记录
5.2.7.1热电偶
电阻炉所选用的热电偶应满足其使用要求，其分度应符合相应国家标推的规定。热电偶要有合适的保护套管，以避免热电偶丝受炉内介质的影响。除非另有规定或要求（见第9.2条），工业电阴炉热电偶引线的长度应不短于7.5Ⅲ，热电引线的材料应与热电偶的相同，或使用与热电偶丝的热电特性相问的补偿导线。
5.2.7.2温度仪表的配备
电阻炉的每个控温区都应配备指示、控制和必要时记录炉温的温度仪表，温度仪表上应标有所配用的热电偶的分度号。除作微小调整外，热电偶引出线或补偿导线的长度应不影响仪表的精确度。5.2.7.3温度仪表的类型及其精确慎按电阻炉的技术级别所配备的温度仪表分以下三类：C级电阻炉应配备精确度为0.25级或更好的仪表，仪表中应具有热电偶准端温度的自动补偿。GB10067.4-88

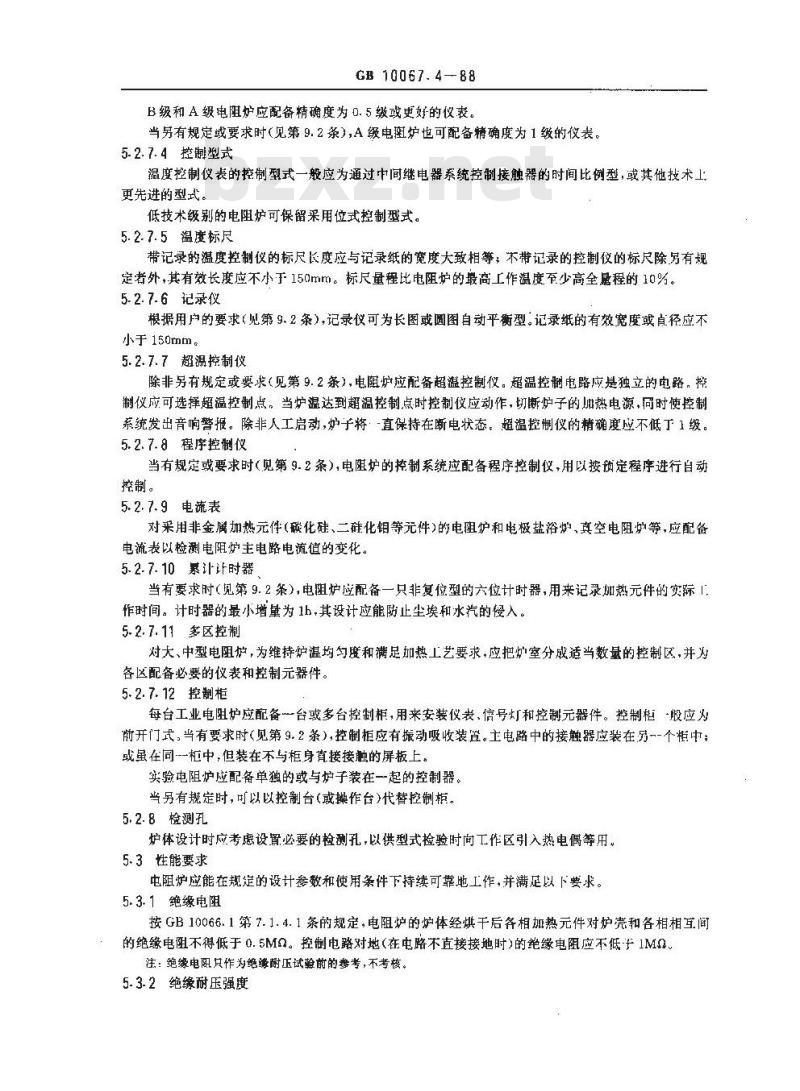

B级和A级电阻炉应配备精确度为0.5级或更好的仪表。当另有规定或要求时（见第9.2条），A级电炉也可配备精确度为1级的仪表。5.2.7.4控制型式
温度控制仪表的控制型式一般应为通过中间继电器系统控制接触器的时间比例型，或其他技术上更先进的型式。
低技术级别的电阻炉可保留采用位式控制型式。5.2.7.5温度标尺
带记录的温度控制仪的标尺长度应与记录纸的宽度大致相等，不带记录的控制仪的标尺除,另有规定者外，其有效长度应不小于150mm。标尺量程比电阻炉的最高工作温度至少高全鼠程的10%。5-2.7.6记录仪
根据用户的要求（见第9.2条），记录仪可为长图或国图自动平衡型。记录纸的有效宽度或直径应不小于150mm
5.2.7.7超温控制仪
除非另有规定或要求（见第9.2条），电阻炉应配备超温控制仪。超温控制电路应是独立的电路。控制仪应可选择超温控制点。当炉温达到超温控制点时控制仪应动作，切断炉子的加热电源，同时使控制系统发出音响警报。除非人工启动，炉子将：-直保持在断电状态。超温控制仪的精确度应不低丁1级。5.2.7.8程序控制仪
当有规定或要求时（见第9.2条），电阻炉的控制系统应配备程序控制仪，用以按预定程序进行自动控制。
5.2.7.9电流表
对采用非金属加热元件（碳化硅、二硅化钼等元件）的电阻炉和电极盐浴炉、真空电阻炉等，应配备电流表以检测电阻炉主电路电流值的变化。5.2.7.10累计计时器
当有要求时（见第9.2条），电阻炉应配备一只非复位型的六位计时器，用来记录加热元件的实际1，作时间。计时器的最小增量为1h，其设计应能防止尘埃和水汽的侵入。5.2.7.11多区控制
对大、中型电阻炉，为维持炉温均勾度和满足加热工艺要求，应把室分成适当数量的控制区，并为各区配备必要的仪表和控制元器件。5.2.7.12控制柜
每台工业电阻炉应配备一台或多台控制柜，用来安装仪表，信号灯和控制元器件。控制柜-般应为谢开门式，当有要求时（见第9.2条）,控制柜应有振动吸收装置。主电路中的接触器应装在另一-个中；或虽在同-柜中，但装在不与柜身直接接触的屏板上。实验电阻炉应配备单独的或与炉子装在一起的控制器。当另有规定时，以以控制台（或操作台)代替控制柜。5.2.8检测孔
炉体设计时应考虑设置必要的检测孔，以供型式检验时向工作区引入热电偶等用、5.3性能要求
电阻炉应能在规定的设计参数和使用条件下持续可靠地工作，并满足以下要求。5.3.1绝缘电阻
按GB10066.1第7.1.4.1条的规定，电阻炉的炉体经烘干后各相加热元件对炉壳和各相相互间的绝缘电阻不得低于0.5M。控制电路对地（在电路不直接接地时)的绝缘电阻应不低下1M0。注：绝缘电阳只作为绝缘耐正试验前的参考，不考核。5.3-2绝缘耐压强度
GB 10067.4 ---88

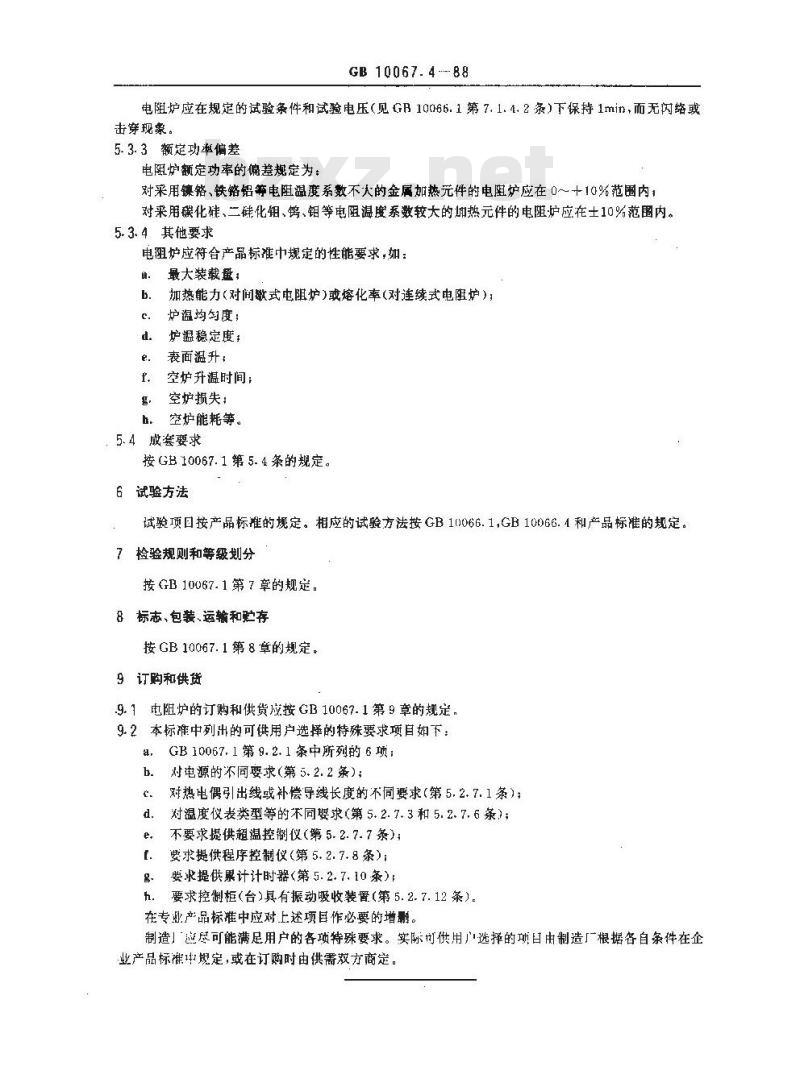

电阻炉应在规定的试验条件和试验电压(见 GB 10066.1第 7.1.4.2条)下保持1min,而无络或击穿现象。
5.3.3额定功率偏差
电阻炉额定功率的偏差规定为：对采用镶铬、铁铬铝等电阻温度系数不大的金属加热元件的电阻炉应在0～十10%范围内；对来用碳化硅、二硅化钼、钨、钼等电阻温度系数较大的热元件的电阻炉应在士10%范图内。5.3.4其他要求
电阻炉应符合产品标准中规定的性能要求，如.
最大装载盘：
加热能力（对间数式电阻炉)或熔化率(对连续式电阻炉），炉温均匀度：
炉温稳定度：
表面温升
空炉升温时间：
空炉损失；
空炉能耗等。
：5.4成要求
按GB10067.1第5.4条的规定。
6试验方法
试验项日按产品标准的规定。相应的试验方法按GB10066.1,GB10066.4利产品标准的规定。7检验规则和等级划分
按GB10067.1第7章的规定。
8、标志、包装、运输和贮存
按GB10067.1第8章的规定。
9订购和供货
.9.1电阻炉的订购和供货应按GB10067.1第9章的规定，9.2本标准中列出的可供用户选择的特殊要求项自如下：GB10067.1第9.2.1条中所列的6项；a.
对电源的不同要求(第5.2.2条)；对热电偶引出线或补偿导线长度的不同要求（第5.2.7.1条）；对温度仪表类型等的不同要求（第5.2.7.3和5.2.7.6条）；不要求提供超温控制仪(第 5. 2. 7.7条);要求提供程序控制仪（第5.2.7.8条）；要求提供累计计时器（第5.2.7.10条）；要求控制柜（台）具有振动吸收装置（第5.2.7.12条）。在专业产品标准中应对上述项目作必要的增避。制造」应尽可能满足用户的各项特殊要求。实际可供用选择的项目由制造根据各自条件在企业产品标谁中规定，或在订购时由供需双方商定。不样由全显「业田换
本板准由西安电护研究衍负责起算
