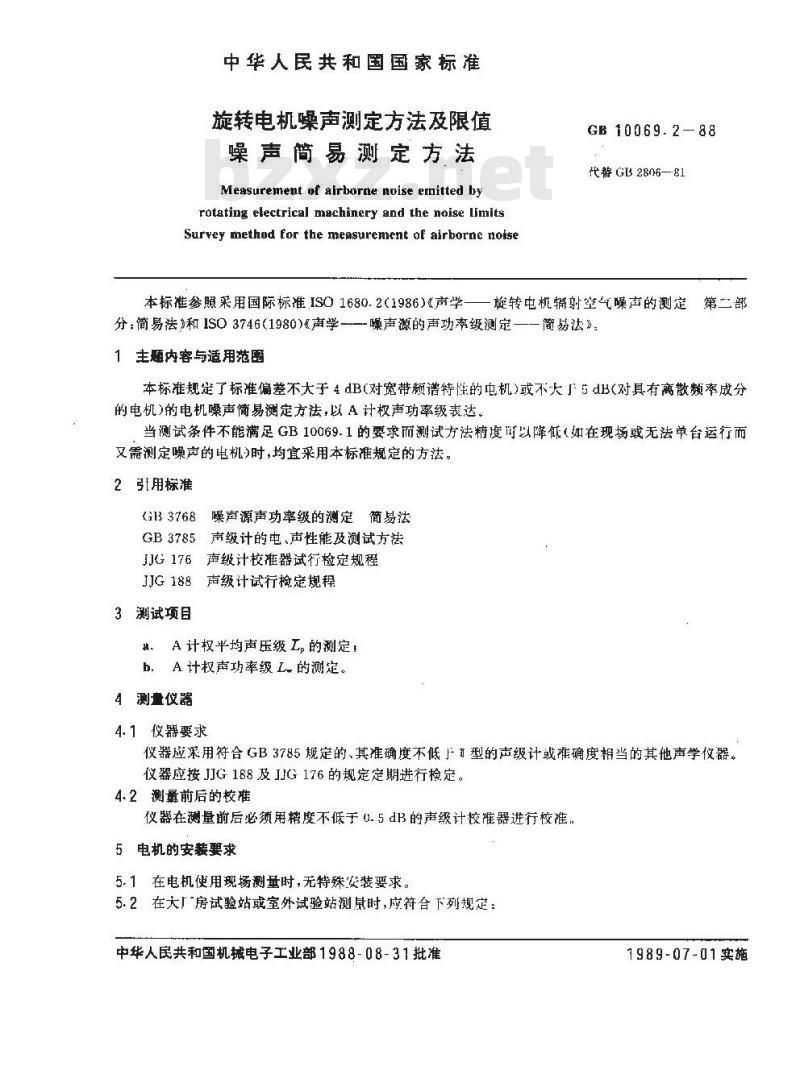

中华人民共和国国家标准
旋转电机噪声测定方法及限值
噪声简易测定方法
Measurement of airborne noise emitted byrotating electrical nmachinery and the noise limitsSurvey method for the measurement of airborne noise本标准务照采用国际标准ISO1680.2（1986）《声学-GB 10069.288
代替 G 2806—81
一旋转电机辐射笠气噪声的测定第二部分：简易法》和1SO3746（1980）《声学-—噪声源的声功率级测定——简易法》：1主题内容与适用范围
本标准规定了标准偏差不大于4dB(对宽带频谱特性的中机)或不大F5dB(对具有离散频率成分的电机)的电机噪声简易测定方法，以A计权声功率级表达。当测试条件不能满足GB10069.1的要求而测试方法精度闻以降低（如在现场或无法单台运行而又需测定噪声的电机>时，均宜采用本标准规定的方法。2引用标准
G133768噪声源声功率级的测定简易法GB3785声级计的电、声性能及测试方法JJG 176声级计校准器试行检定规程JJG188声级计试行检定规程
3测试项目
．A计权平均声压级,的测定：
b.A计权声功率级L的测定。
4测量仪器
4.1仪器要求
仪器应用符合GB3785规定的、其准确度不低Ⅱ型的声级计或雅确度相当的其他声学仪器。仅器应按JJG188及JJG176的规定定期进行检定。4.2测最前后的校准
仪器在测量前后必须用精度不低于(.5 dB的声级计校难器进行校准，5电机的安装要求
5.1在电机使用现场测量时，无特殊安装要求。5.2在大厂房试验站或室外试验站测民时，应符合下列规定：中华人民共和国机械电子工业部1988-08-31批准1989-07-01实施

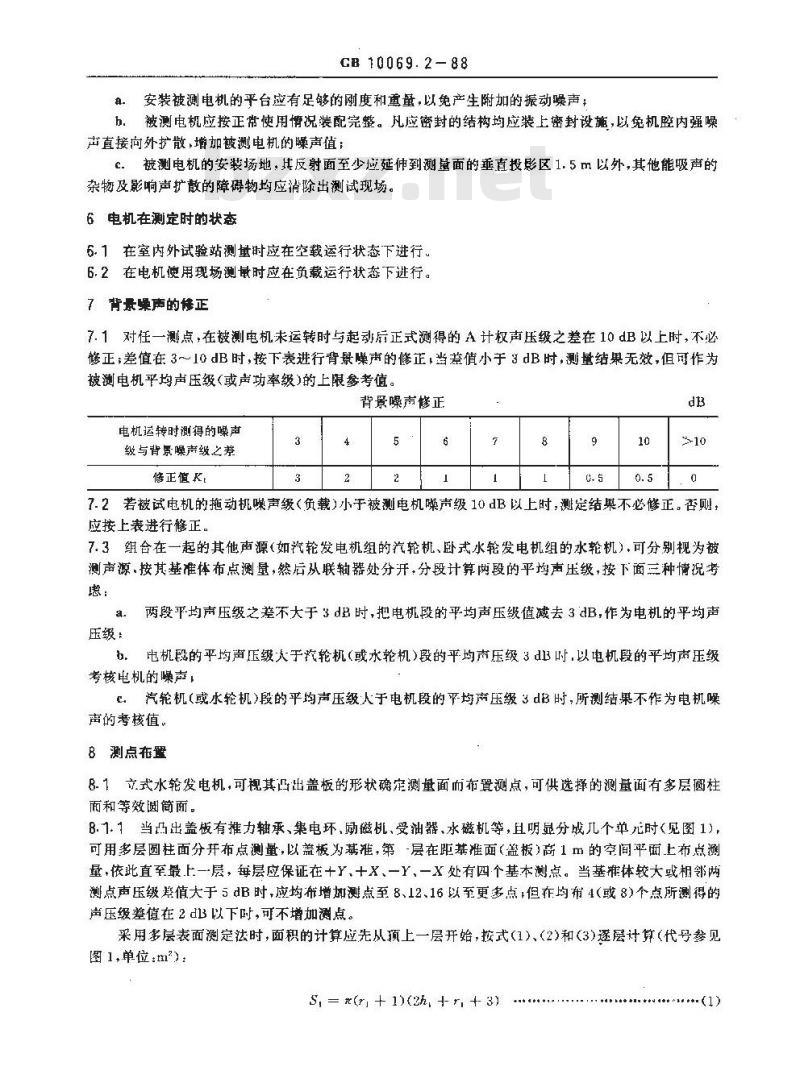

CB 10069.2-88
a.安装被测电机的平台应有足够的刚度和重量，以免产生附加的振动噪声；b，被测电机应按正带使用况装配完整。凡应密封的结构均应装上密封设施，以免机腔内强噪声直接拘外扩散，增加被测电机的噪声值：c.被测电机的安装场地，其反射面至少应延伸到测面的垂直投影区1.5m以外，其他能吸声的杂物及影响声扩散的障碍物均应清除出测试现场。6电机在测定时的状态
6.1在室内外试验站测基时应在空载运行状态下进行。6.2在电机使用现场测最时应在负载运行状态下进行。7背景噪声的修正
7.1对任一测点，在被测电机未运转时与起动后正式测得的A计权声压级之差在10 dB以上时，不必修正，差值在3～10dB时，按下表进行背景噪声的修正，当差值小于3dB时，测量结果无效，但可作为被测电机平均声压级(或声功率级)的上限参考值。背景噪声修正
电机运转时測得的噪声
级与背累噪声级之筹
修正值K
7.2若被试电机的拖动机噪声级（负载）小于被测电机噪声级10dB以上时，测定结果不必修正。否则，应按上表进行修正：
7.3组合在一起的其他声源（如汽轮发电机组的汽轮机、卧式水轮发电机组的水轮机)、可分别视为被测声源.按其基准体布点测量，然后从联轴器处分开，分段计算两段的平均声压级，按下面三种情况考崽：
两段平均声压级之差不大于3dB时，把电机段的平均声压级值减去3dB，作为电机的平均声压级：
b，电机段的平均声压级天于汽轮机（或水轮机)段的平均声压级3dB时，以电机段的平均声压级考核电机的噪声，
。汽轮机(或水轮机)段的平均声压级人于电机段的平均声压级3dB时，所测结果不作为电机噪声的考核值。
8测点布置
8.守式水轮发电机，可视其出盖板的形状宠测量面而布置测点，可供选择的测量面有多层圆柱而和等效圆简面。
8.7.1当古出盖板有推力轴承、集电环，励磁机，受油器，水磁机等，且明显分成儿个单元时（见图1)，可用多层圆柱面分开布点测量，以盖板为基准，第-层在距基准面（溢板）商1m的空间牢面上布点测量,依此直至最上一层，每层应保证在十Y，十X、一Y，一X处有四个基本测点。当基推体较大或相邻两测点声压级整值大于5dB时,应均布增加测点至 8、12、16以至更多点,但在均布 4(或 8)个点所测得的声压级差值在2d13以下时，可不增加测点。采用多层表面测定法时，面积的计算应先从预上一层并始，按式（1）、（2)和（3)逐层计算（代号参见图1，单位：m\】
S, = r(r + 1)(2h, +r + 3)

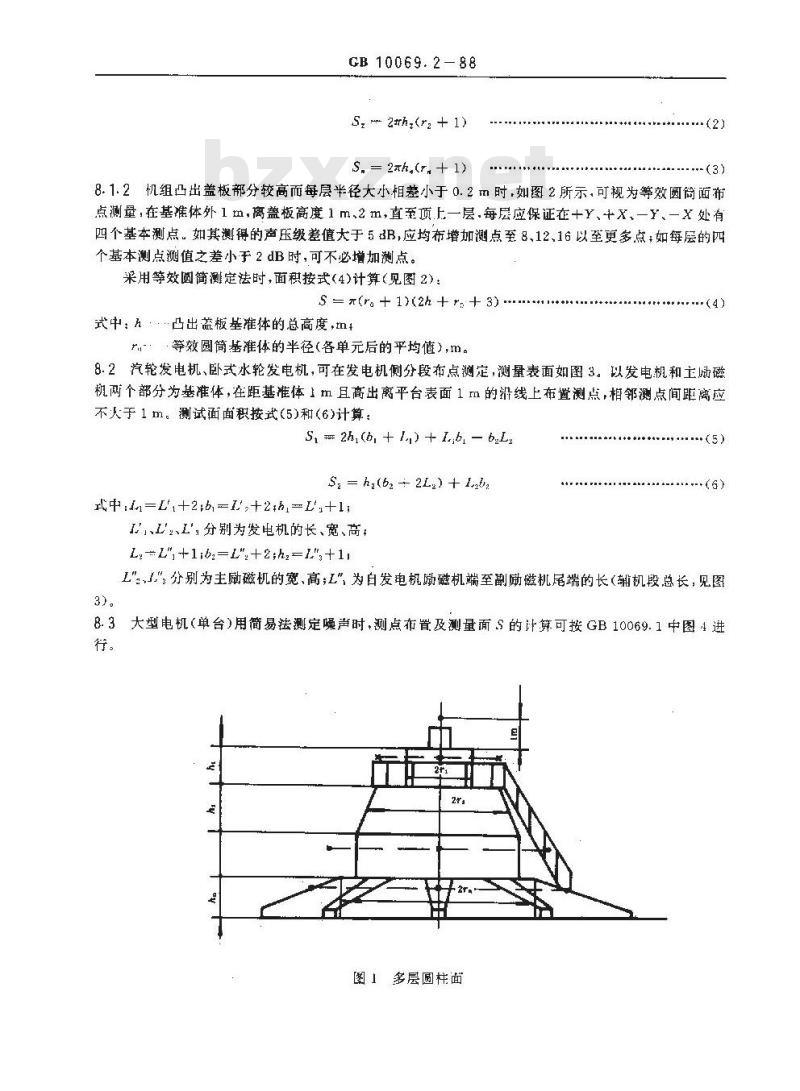

GB 10069.2-88
S, 2rhe(rz + 1)
S, =2h,(r,+ 1)
8.1.2机组凸出盖板部分较高而每层半径大小相差小于0.2m时，如图2所示，可视为等效圆简面布点测量，在基准体外1m，离盖板高度1m2m，直至项上一层.每层应保证在+Y、十X、一Y、一X处有四个基本测点。如其测得的声压级差值大于5B，应均布增加测点至8、12、16以至更多点；如每层的四个基本测点测值之差小于2 dB时，可不必增加测点。采用等效圆简测定法时，面积按式(4)计算（见图2)：S=元(r。 + 1)(2h +r, + 3)
式中：.凸出盖板基准体的总高度，r.等效圆简基准体的半径（各单元后的平均值），m。(4)
8.2汽轮发电机、卧式水轮发电机，可在发电机侧分段布点测定，测量表面如图3。以发电机和土励磁机两个部分为基准体，在距基准体1m且高出离平台表面1m的沿线上布置测点，相邻测点间距离应不人于1m。测试面面积按式（5)和（6计算：S, 2h,(b + ,) +1,b -beL
S,=h(b2+2L)+12b2
式中:=L++2;b,=,+2h=L+l;
L、L分别为发电机的长、宽、高，L-L\+1;b =L\+2;hz=I\+1i
L\，\分别为主励磁机的宽、高，L\为自发电机励磁机端至副励磁机尾端的长（辅机段总长，见图3)。
8.3大型电机（单台)用简易法测定噪声时，测点布置及测量面S的计算可按GB10069.1中图4进行。
图多层圆柱面
代龄机

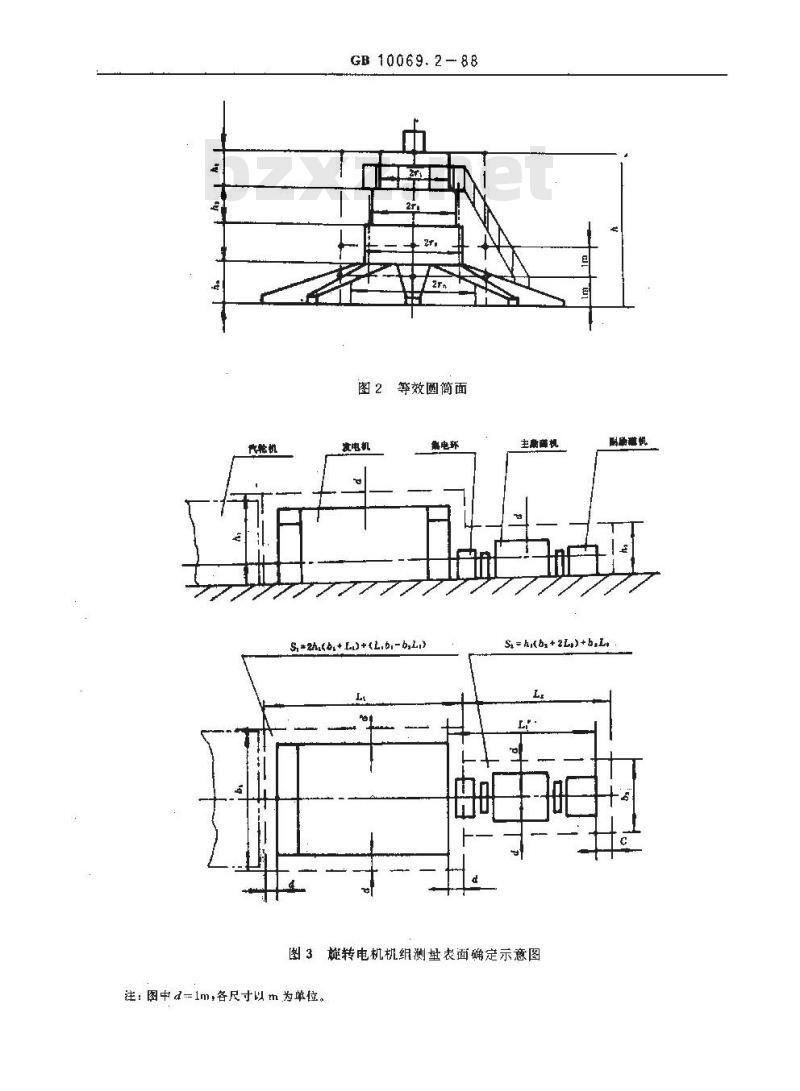

GB10069.2-88
图2等效圆筒面
微电机
S,*2hb+ L)+(L.b,-b,L
鼎电环
主期机
图3旋转电机机组测量表面确定示意图注:图中 d=1m,各尺寸以 m为单位。L+ht
酮酶酸机

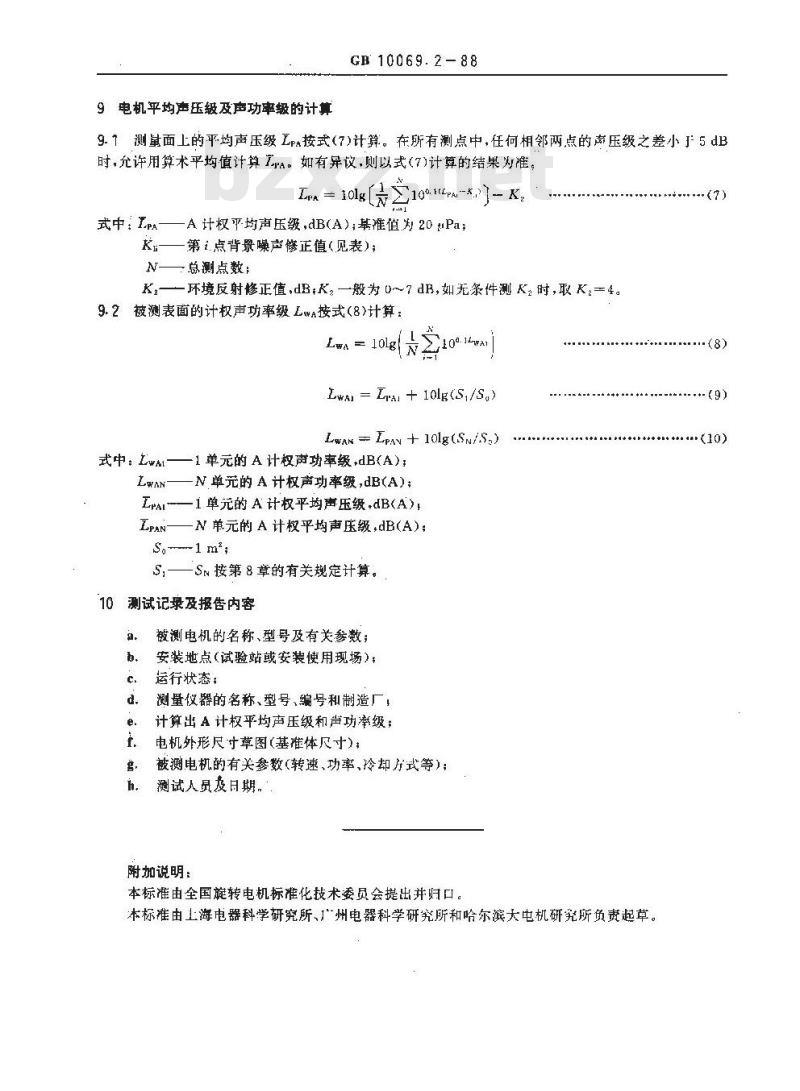

9电机平均声压级及声功率级的计算GB 10069.2-88bzxz.net
9.测量面上的平均声压级Lp按式（7)计算。在所有测点中，任何相邻两点的声压级之差小于5dB时，允许用算术平均值计算Zpa。如有异议，则以式(7)计算的结果为准。Lra = 10lg[
式中tpa
A计权平均声压级，dB(A)；基准值为20μPa；K——第i.点背景噪声修正值（见表）；N——总测点数:
Kz—一环境反射修正值，dB，K一般为0～7dB，如无条件测K，时，取K=4。9.2被测表面的计权声功率级LWa接式(8)计算：Lwa =10lgl
Lyal = Lral + 10lg(St/S.)
LwaN =- LpAy + 10lg(Sn/S,)
式中：Lwat——1单元的A计权声功率级,dB(A)：LwAN
N单元的A计权声功率级，dB(A)：Lpal-—1 单元的 A 计权平均声压级,dB(A),LpAN
-N单元的A计权平均声压级，dB(A)；S----1 m;
S,—S按第 8 章的有关规定计算。10测试记录及报告内容
被测电机的名称、型号及有关参数安装地点（试验站或安装使用现场）：运行状态，
測量仪器的名称、型号、编号和制造厂，计算出A计权平均声压级和声功率级；电机外形尺寸草图（基准体尺寸)：被测电机的有关参数（转速、功率、冷却片式等）；测试人员日期。
附加说明：
本标准由全国旋转电机标准化技术委员会提出并归口。本标准由上海电器科学研究所、广州电器科学研究所和哈尔滨大电机研究所负责起草。-(8)
