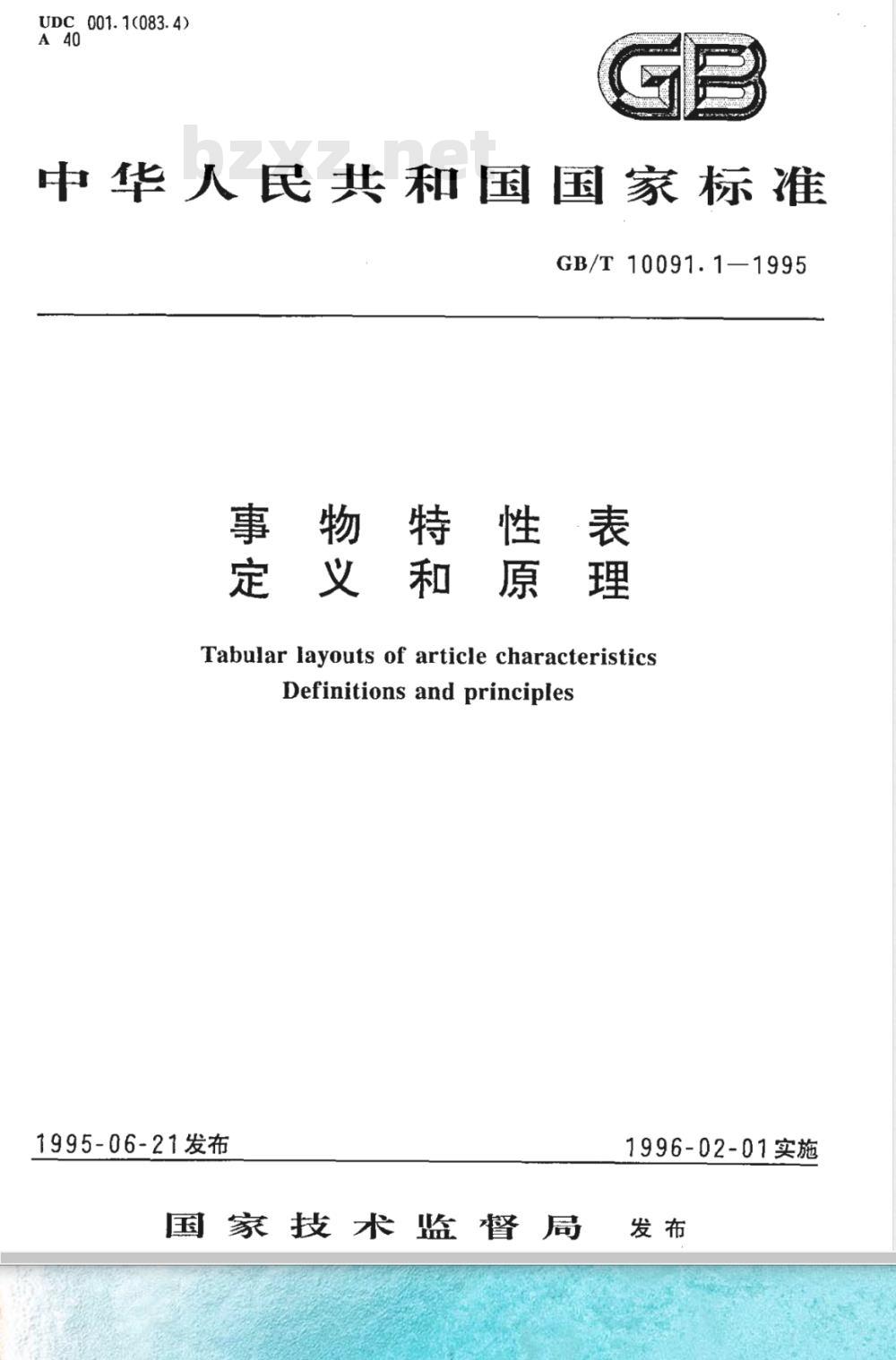

UDC001.1(083.4)
中华人民共和国国家标准
GB/T10091.1—1995
事物特性表
定义和原理
Tabular layouts of article characteristicsDefinitions and principles
1995-06-21发布
1996-02-01实施
国家技术监督局发布

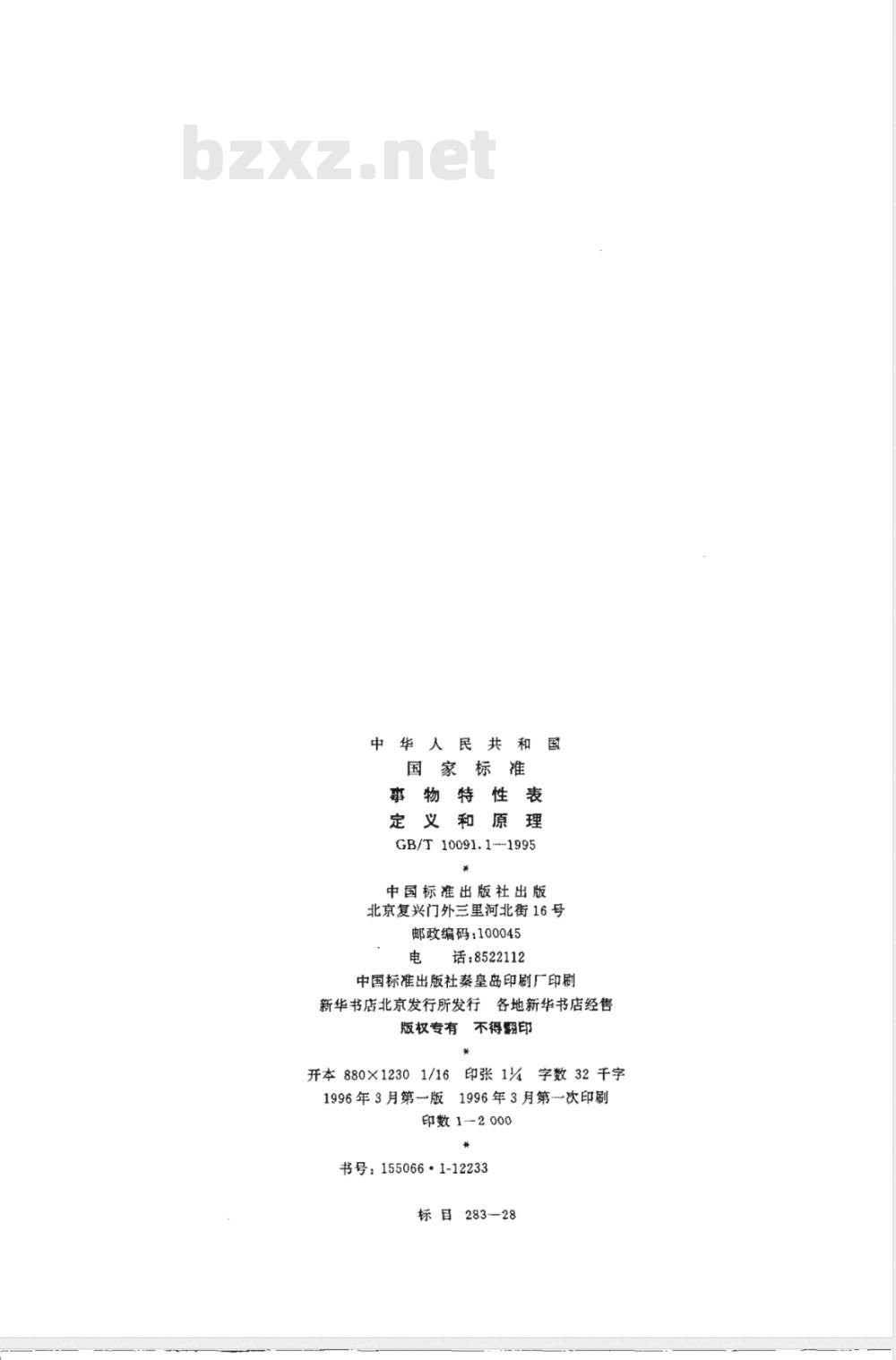

华人民共　
国家标准
事物特性
定义和原
GB/T10091.1-1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有
有不得翻印
开本880×12301/16
1996年3月第版
印张1VA
字数32千字
1996年3月第次印刷
印数1-2000
书号：155066·1-12233
标目283-28
GB/T 10091.11995

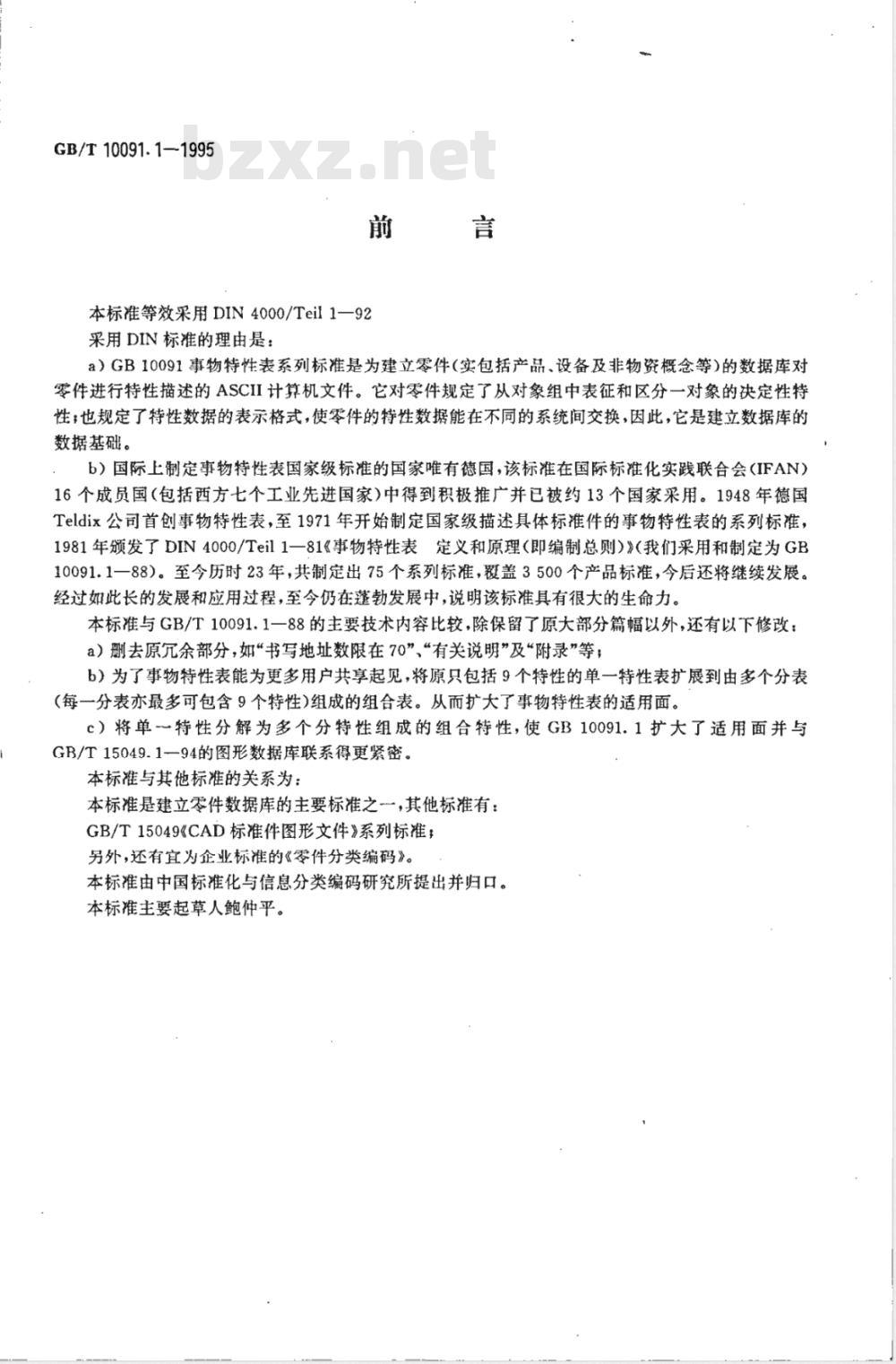

本标准等效采用DIN4000/Teil1—92采用DIN标准的理由是：
a）GB10091事物特性表系列标准是为建立零件(实包括产品、设备及非物资概念等）的数据库对零件进行特性描述的ASCII计算机文件。它对零件规定了从对象组中表征和区分一对象的决定性特性；也规定了特性数据的表示格式，使零件的特性数据能在不同的系统间交换，因此，它是建立数据库的数据基础。
b）国际上制定事物特性表国家级标准的国家唯有德国，该标准在国际标准化实践联合会（IFAN）16个成员国（包括西方七个工业先进国家）中得到积极推广并已被约13个国家采用。1948年德国Teldix公司首创事物特性表，至1971年开始制定国家级描述具体标准件的事物特性表的系列标准，1981年颁发了DIN4000/Teil1一81《事物特性表定义和原理（即编制总则）》（我们采用和制定为GB10091.1一88）。至今历时23年，共制定出75个系列标准，覆盖3500个产品标准，今后还将继续发展。经过如此长的发展和应用过程，至今仍在蓬勃发展中，说明该标准具有很大的生命力。本标准与GB/T10091.1一88的主要技术内容比较，除保留了原大部分篇幅以外，还有以下修改：a）删去原允余部分，如“书写地址数限在70”、“有关说明”及“附录”等；b）为了事物特性表能为更多用户共享起见，将原只包括9个特性的单一特性表扩展到由多个分表(每一分表亦最多可包含9个特性)组成的组合表。从而扩大了事物特性表的适用面。c）将单特性分解为多个分特性组成的组合特性，使GB10091.1扩大了适用面并与GB/T15049.1-94的图形数据库联系得更紧密。本标准与其他标准的关系为：
本标准是建立零件数据库的主要标准之，其他标准有：GB/T15049《CAD标准件图形文件》系列标准；另外，还有宜为企业标准的《零件分类编码》。本标准由中国标准化与信息分类编码研究所提出并归口。本标准主要起草人鲍仲平。

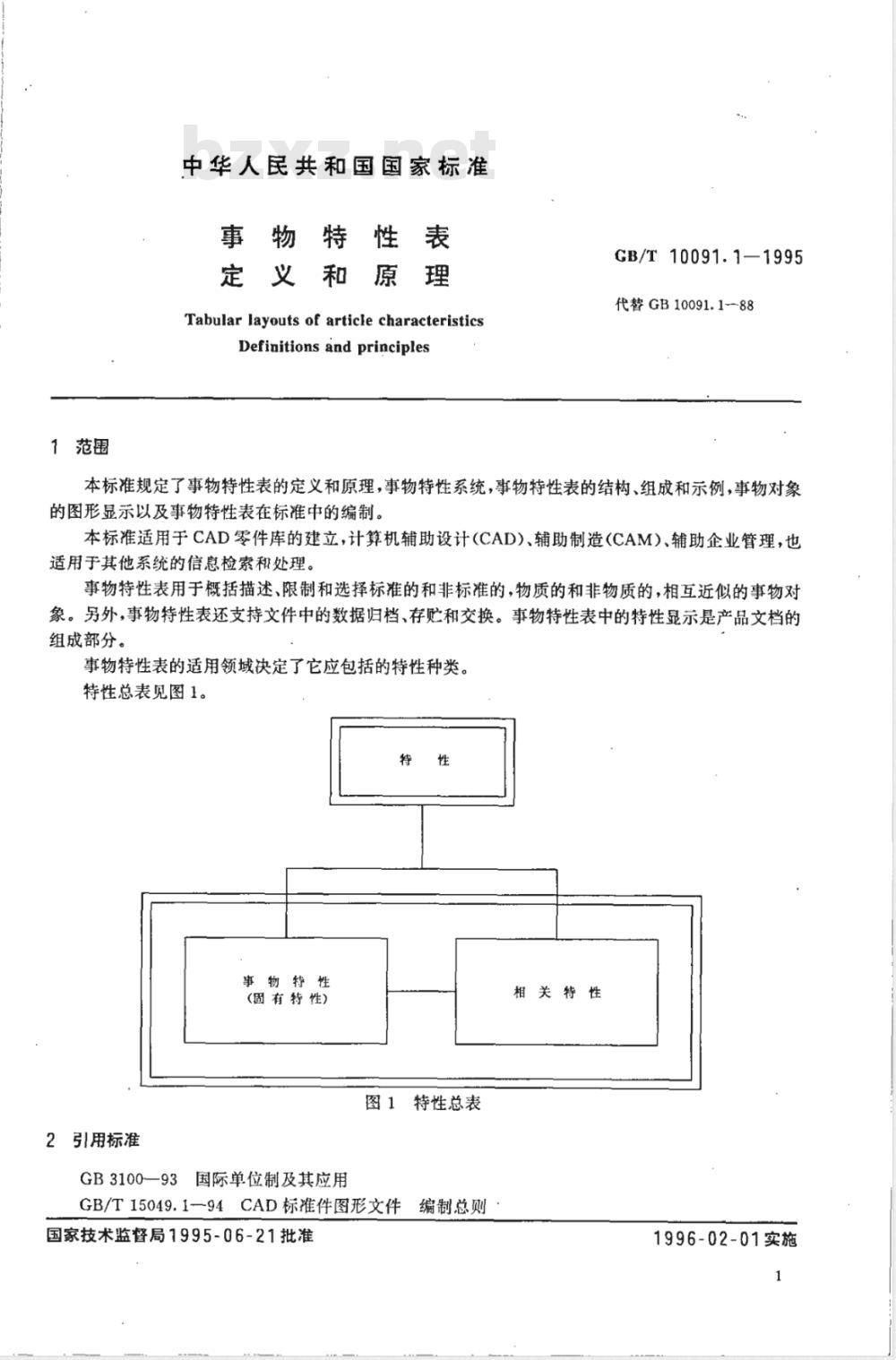

1范围
中华人民共和国国家标准
事物特性表
定义和原理
Tabular layouts of article characteristicsDefinitions and principles
GB/T 10091.1—1995
代替GB10091.1--88
本标准规定了事物特性表的定义和原理，事物特性系统，事物特性表的结构、组成和示例，事物对象的图形显示以及事物特性表在标准中的编制。本标准适用于CAD零件库的建立，计算机辅助设计(CAD)、辅助制造(CAM)、辅助企业管理，也适用于其他系统的信息检索和处理。事物特性表用于概括描述、限制和选择标准的和非标准的，物质的和非物质的，相互近似的事物对象。另外，事物特性表还支持文件中的数据归档、存贮和交换。事物特性表中的特性显示是产品文档的组成部分。
事物特性表的适用领域决定了它应包括的特性种类。特性总表见图1。
事物性
(固有特性)
2引用标准
GB3100—93国际单位制及其应用图1特性总表
GB/T15049.1-94CAD标准件图形文件国家技术监督局1995-06-21批准编制总则
相关特
1996-02-01实施

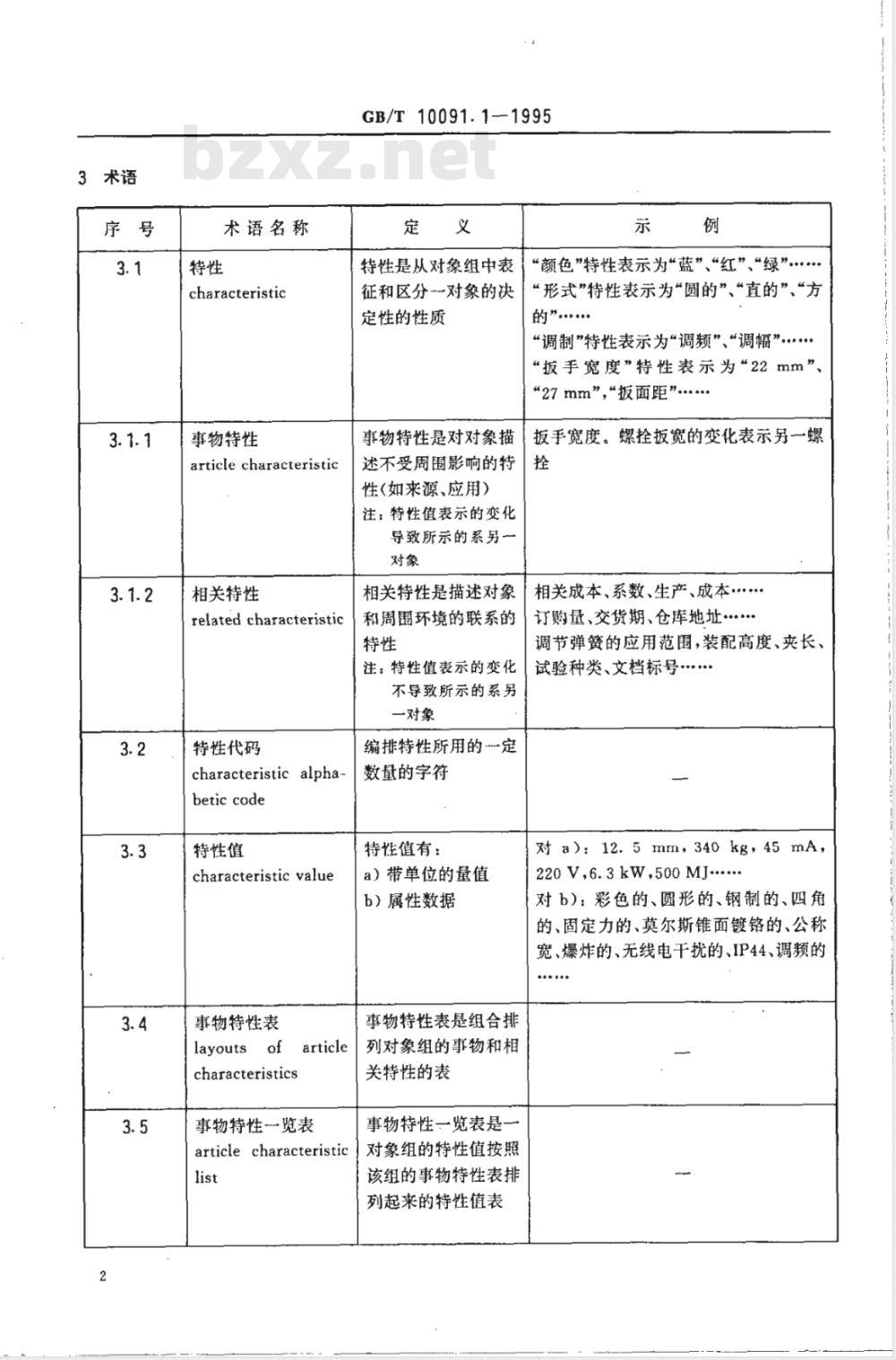

3术语
术语名称
characteristic
事物特性
article characteristic
相关特性
related characteristic
特性代码
characteristic alpha-
betic code
特性值
characteristic value
事物特性表
layoutsof
article
characteristics
事物特性览表
article characteristic
GB/T 10091.1--1995
“颜色”特性表示为“蓝”、“红”、“绿”.……特性是从对象组中表
征和区分对象的决
定性的性质bzxz.net
事物特性是对对象描
述不受周围影响的特
性(如来源、应用)
注：特性值表示的变化
导致所示的系另一
相关特性是描述对象
和周围环境的联系的
注：特性值表示的变化
不导致所示的系另
一对象
编排特性所用的一定
数量的字符
特性值有：
a）带单位的量值
b）属性数据
事物特性表是组合排
列对象组的事物和相
关特性的表
事物特性一览表是一
对象组的特性值按照
该组的事物特性表排
列起来的特性值表
“形式”特性表示为“圆的”、“直的”“方的”……
“调制”特性表示为“调频”、“调幅”………“扳手宽度”特性表示为“22mm”、“27mm”,“扳面距”..
扳手宽度。螺拴扳宽的变化表示另一螺拴
相关成本、系数、生产、成本…订购量、交货期、仓库地址
调节弹簧的应用范围，装配高度、夹长、试验种类、文档标号
对a)：12.5mm,340kg，45mA,
220V,6.3kW,500MJ....
对b)：彩色的、圆形的、钢制的、四角的、固定力的、莫尔斯锥面镀铬的、公称宽、爆炸的、无线电干扰的、IP44、调频的.
术语名称
对象组
(catagory)
geometry
figue number
4事物特性信息系统
articles
事物特性信息系统包括（见图2）：GB/T 10091.1-1995
对象组是一定的同族
对象的组合
事物特性表属图所表
示的对象的图形显
示。它们
a）使在一对象组
内的对象间或在对象
组间可能作成型区分
b）使特性代码与
决定成型的特性相对
图号是用以编排图的
a）按本标准规定编出的事物特性表：b）几何制图规则\，
c）数据技术描述2，
d）结构逻辑规定3）。
1)，2)，3)均见GB/T15049.1。
带头螺拴、管接头、弹簧、耦合器、滚动轴承、汽轮机叶片、电阻器、电容器、二极管、配电盘、电机、离心泵、滑轮、车轮、车床、加工方法、工作台、程序语言、原料5原理
事物特性（SM）
GB/T0091.1
GB/T10091.n
GB/T10091.
GB/T1009.2
GB/T10091.11995
补充SM的几何持性
CAD标准
件图形文
件编制
，外购件
通用件
GB/T15049.m
GB/T15145
GB/T15049.2
GB/T15049.1CAD标准件图形文件编制总则文件
管理（检字）
SM·表示
几何图形
图2事物特性信息系统
SM标准制定
数据存贴
事物特性表应对所涉及的领域(如不同的用户和/或生产者)都提供共同的描述深度。按GB/T10091系列标准编制的事物特性表，其主要用途是对标准的和非标准的零件和原材料进行比较、选择和采用。
事物特性表必须覆盖相当数量的近似对象。其选择和描述深度应能满足预先规定的应用要求。将对象完整地描述出来以及给零件或原材料的生产和验收提供数据都不是事物特性表的目的。根据本标准第1章内所提出的应用范围，可以看出相关特性是必需的。因此，也应将该类特性（见图1)纳入事物特性表内。零件的分类编码不属本标准的范围。一旦确定了的特性代码和特性名称，当GB/T10091系列标准更改和修订时都不得变更。但在纠正错误时可例外，此时，应在相应标准内作更改备注。只在以下情况下可用代码表示特性，即相应的编码应在标准内规定，或紧接每一事物特性表之后注示说明。
6事物特性表的结构和组成
6.1事物特性表的结构
事物特性表的结构如图3所示。
GB/T 10091.1-1995
事物特性表GB/T10091.××-××1从n
6.2编号示例
事物特性表编号域（见6.2.1)
对象组名称域（见6.3）
事物特性表分表的编号域（见6.4)特性代码域（见6.5）
特性名称域（见6.6)
单位域（见6.7)
图3事物特性表的结构
6.2.1事物特性表的编号
事物特性表GB/T_10091.3
标准总编号
系列分标准编号
分表编号
6.2.2事物特性表内的图号
事物特性表GB/T10091.3-1
图的字母代码
图的数字代码
6.2.3事物特性表的特性代码
GB/T 10091.1-1995
事物特性表GB/T10091.3-1-
“特性”的字母代码
具体特性的代码
6.2.4事物特性表分表编号
事物特性表GB/T10091.69-1-
事物特性表“分表”的字母代码事物特性表分表编号
6.3对象组名称
在此域内填写对象组名称
在事物特性表GB/T10091.70-2下，填入冲洗头。通常用名词和尽可能用组合名词表示名称，应避免列举别名。6.4事物特性表分段表的编号
当事物特性表特性过多而不能在表的水平长度内编排下来时，则可将该表截为数段（见图5)。一个分段内的特性不得超过10个。
分段序号
分段总数
当整个事物特性表只有一段时，则在此域内应填写“1从1”。6.5特性代码
特性代码可由字母或字母数字表示出。其应用规定如表1所示。标准的事物特性表内尚未用的特性代码不得安排企业自已的事物特性，以便以后本标准另有规定时，易于采用。
特性代码采用字母序列。在→个GB/T10091分标准内不同的事物特性表中，在相同的特性代码下安排相同的特性名称(H尽可能安排材料）。根据数据处理普遍性（成组)的原理，当在特性代码字母序列中有的字母下安排不出特性时，可在事物特性表内安排空域（见图5，特性F是一空域）。有时，在一个连续的字母序列内，当必须有两个以上的特性需空缺时，可如图6所示，将连续的空缺项集合起来由一个特性代码和空缺特性表示出来。表1标准的事物特性表内的特性类别和特性代码用
GB/T10091
特性类别
事物特性\
特性代码”
A01--J09*)
A11-J99*
GB/T150495)
GB/T 10091.1-1995
续表1
·待性类别
几何制图用的补充
对现有GB/T10091系列标准补充的与企业有关的特性
保留给本标准今后发展用
1）当相关特性必须用于第一节内某一定应用范围时，只采纳这些相关特性。2)不采用I0.Q三个字母。
3）当在应用对象的图形特性时，需采用图形代码。4）当在修订本标准的事物特性表时，可用双数字代码。5）见GB/T15049.
6）用作图形符号的地址码。
6.6特性名称
特性代码2}
AA-AJ6)
AAA-FZZ
K11-Z99
1--999
GAA-ZZZ
特性名称应尽可能简短，还应与所依据的标准及专业学科相适应。不能用一个特性代码代表多个特性名称，也不能用“和”、“或”将多个特性名称连接起来。6.7单位
为了特性显示的可比性，必须应用GB3100--93的法定的和其他允许的单位及单位的倍数。7事物特性表组成的示例
当特性代码和特性名称间的关系可由简单的图形表现出来时，可以将具有不同图形显示的对象概括在一个事物特性表内。此时，事物特性表的特性代码从BLD开始(见图4和图5)。7.1与图形联系的事物特性表
事物特性表GB/T10091.××-××1从1
与图形联系的事物特性表
GB/T10091.1-1995
7:2与图形联系并分段的事物特性表事物特性表GB/T10091.××-××1队2
事物特性表
GB/T10091.××-×X
图5与图形联系、多于10个特性的分段事物特性表8与图形相联系的对象组描述
对象组或其中一对象的特性，必要时可通过对应简单的图形显示而描述出来。在GB/T10091系列标准中，只将标准文本中与使用有关的特性代码记入图形中。当撤销原盖中的某尺寸和产品标准而又不给以补充时，除撤销相应图号和属图外，其他均保持不变。非标准的对象组的图形仍相应有效。8.1对象组中的图形组成
8.1.1联系图形的事物特性表(见图6)
