【国家标准(GB)】 氧化铝粉末有效密度的测定 比重瓶法

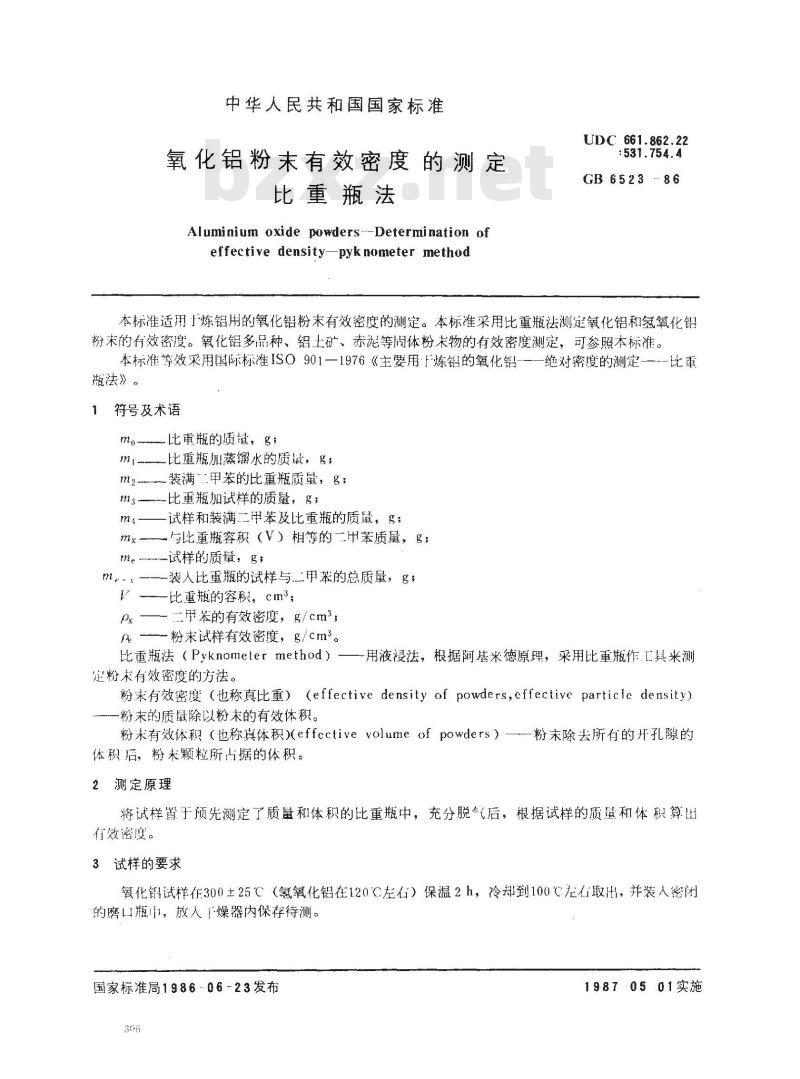

中华人民共和国国家标准
氧化铝粉末有效密度的测定
比重瓶法
Aluminium oxidepowders--Determination ofeffectivedensitypyknometermethodUDC 661.862.22
:531.754.4
GB 6523 -86
本标准适用于炼铝用的氧化铅粉末有效密度的测定。本标准采用比重瓶法测定氧化铝和氢氧化铝粉末的有效密度。氧化铝多品种、铝土矿、赤泥等周体粉未物的有效密度测定，可参照本标准。本标准等效采用国际标准ISO901一1976《主要用于炼铝的氧化铝-一绝对密度的测定—--比重瓶法》。
符号及术语
比重瓶的质量，g；
ml比重瓶加蒸馏水的质量，&，
m2-装满甲苯的比重瓶质量，g；m3——-比重瓶加试样的质量，g；m4
试样和装满二甲苯及比重瓶的质置，g；与比重瓶容积（V）相等的二甲苯质量，g：me 试样的质量，g，
装人比重瓶的试样与甲苯的总质量，g；比重瓶的容积，cm3；
二甲苯的有效密度，g/cm3；
粉未试样有效密度，g/cm3。
比重瓶法（Pyknometermethod）一用液浸法，根据阿基米德原理，采用比重瓶作汇具来测定粉未有效密度的方法。
粉有效密度（也称真比重）（effective densityof powders,effectiveparticle density）-粉末的质鼠除以粉末的有效体积。粉未有效体积（也称真体积effectivevolumeof powders）—一粉末除去所有的开孔隙的体积后，粉未颗粒所占据的体积。2测定原理
将试样置于预先测定了质量和体积的比重瓶中，充分脱气后，根据试样的质量和体积算出有效密度。
3试样的要求
氧化钨试样在300土25℃（氢氧化铝在120℃左右）保温2h，冷到100℃左右取出，并装人密闭的磨山瓶，放入上燥器内保存待测。国家标准局1986-06-23发布
19870501实施

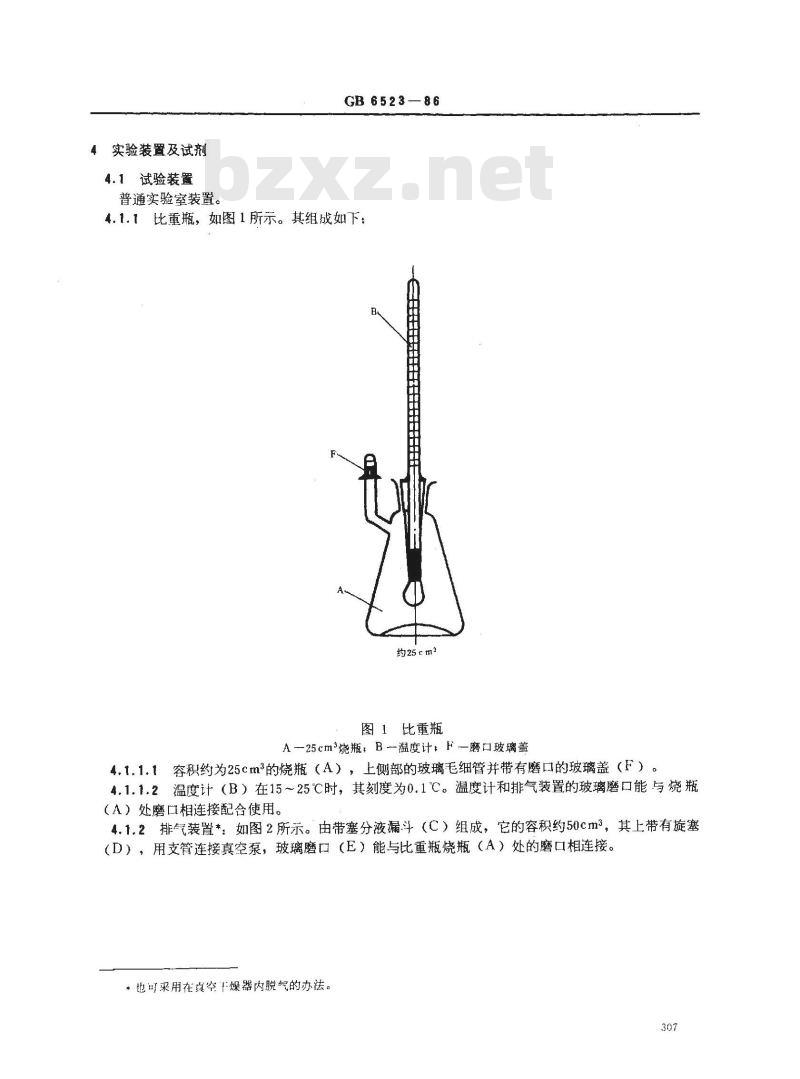

4实验装置及试剂
4.1试验装置
普通实验室装置。
GB6523—86
4.1.1比重瓶，如图1所示。其组成如下：
约25cm2
图1比重瓶
A--25cm2烧瓶，B温度计，F磨口玻璃盖4.1.1.1容积约为25cm的烧瓶（A），上侧部的玻璃毛细管并带有磨口的玻璃盖（F）。4.1.1.2温度计（B）在15～25℃时，其刻度为0.1℃。温度计和排气装置的玻璃磨口能与烧瓶（A）处磨口相连接配合使用。
4.1.2排气装置*：如图2所示。由带塞分液漏斗（C）组成，它的容积约50cm2，其上带有旋塞（D），用支管连接真空泵，玻璃磨口（E）能与比重瓶烧瓶（A）处的磨口相连接。*也可采用在真空干燥器内脱气的办法。307
GB6523-86

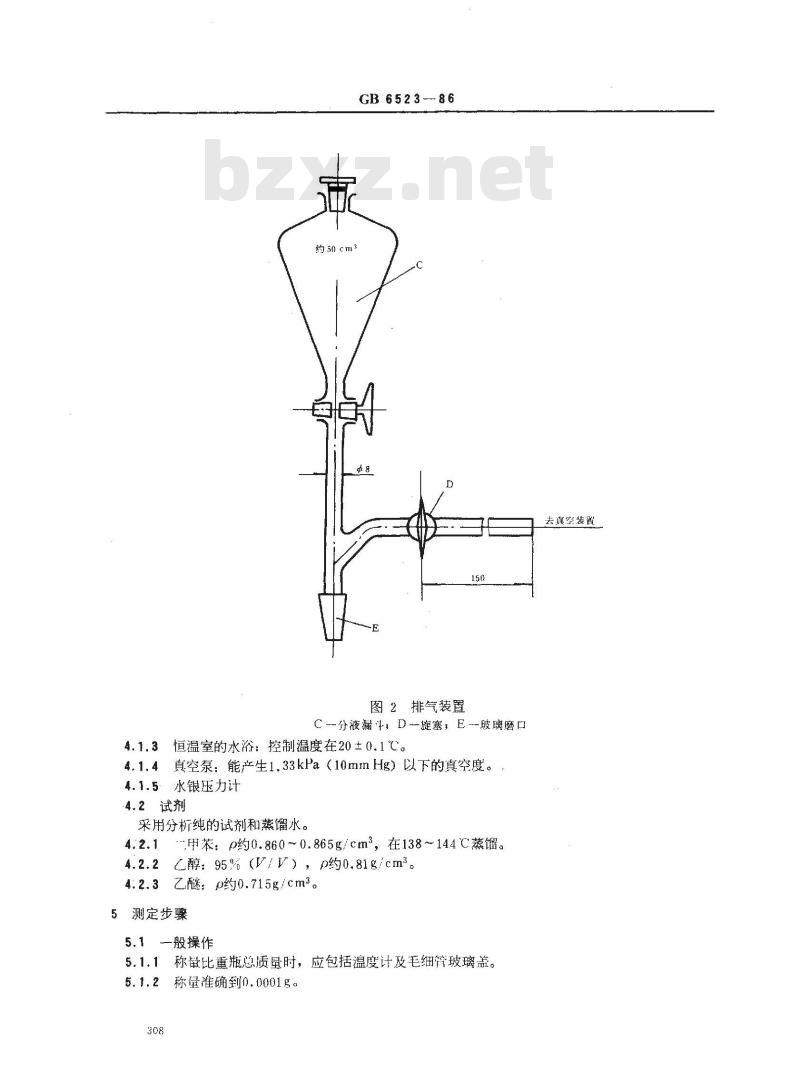

约 50 cm3
图2排气装置
C一分液漏斗，D—旋塞，E—玻璃磨口恒温室的水浴：控制温度在20±0.1℃。4.1.3
真空泵：能产生1.33kPa（10mmHg）以下的真空度。4.1.4
4.1.5水银压力计
-4.2试剂
采用分析纯的试剂和蒸馏水。
甲苯：p约0.860～0.865g/cm2，在138～144℃蒸馏。L醇：95% （V/V），p约0.81g/cm3。Z醚：p约0.715g/cm3。
5测定步骤
一般操作
称量比重瓶总质量时，应包括温度计及毛细管玻璃盖。5.1.2称量准确到9.0001g。
去真空装置
GB6523---86

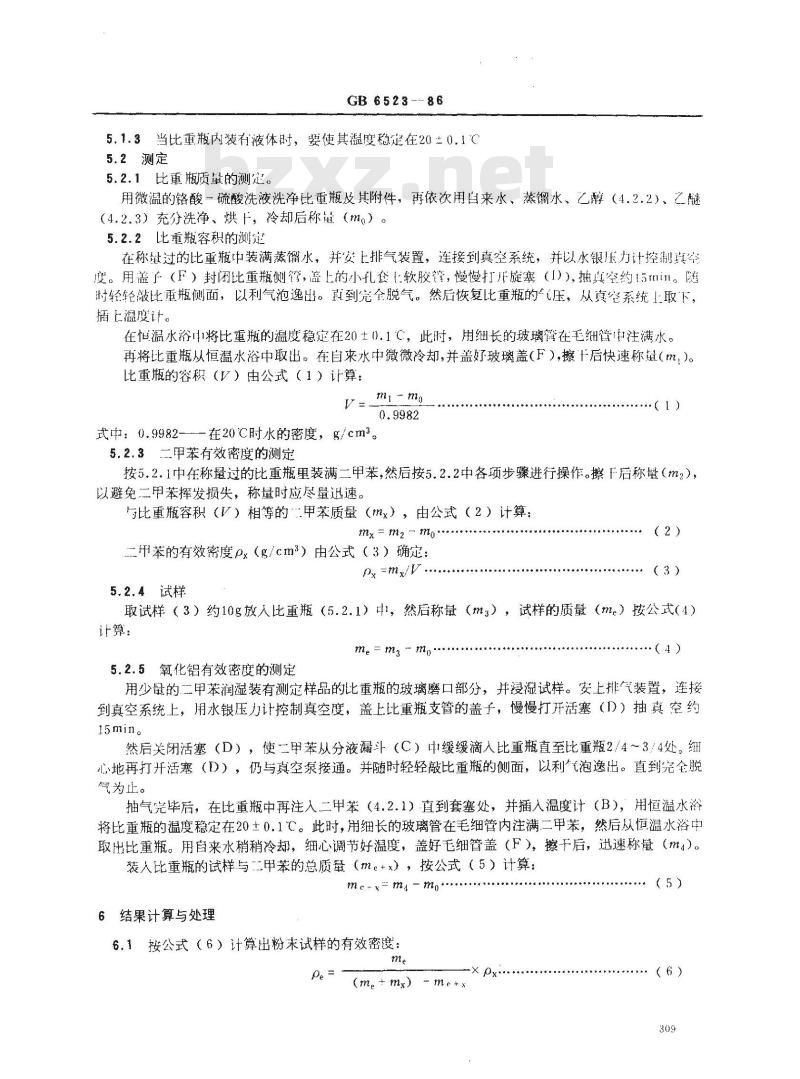

5.1.3当比重瓶内装有液体时，要使其温度稳定在20±0.1℃5.2测定
5.2.1比重瓶质量的测定。
用微温的铬酸一硫酸洗液洗净比重瓶及其附件，再依次用自来水、蒸馏水、乙醇（4.2.2）、乙醚（4.2.3）充分洗净、烘十，冷却后称量（mo）。5.2.2比重瓶容积的测定
在称量过的比重瓶中装满蒸馏水，并安上排气装置，连接到真空系统，并以水银压力计控制真牢度。用盖子（F）封闭比重瓶侧管，盖上的小孔餐软胶管，慢慢打开旋塞（1)），抽真空约15min。随时轻轻敲比重瓶侧面，以利气泡逸出。直到完全脱气。然后恢复比重瓶的气压，从真空系统上取下，插上溢度计。
在恒温水浴中将比重瓶的温度稳定在20士0.1℃，此时，用细长的玻璃管在毛细管1注满水。再将比重瓶从恒温水浴中取出。在自来水中微微冷却，并盖好玻璃盖（F），擦十后快速称量（m，）。比重瓶的容积（V）由公式（1）计算：V=
式中：0.9982-——在20℃时水的密度，g/cm3。5.2.3二甲苯有效密度的测定
按5.2.1中在称量过的比重瓶里装满二甲苯，然后按5.2.2中各项步骤进行操作。擦F后称量（m2），以避免二甲苯挥发损失，称量时应尽量迅速。与比重瓶容积（V）相等的甲苯质量（mx），由公式（2）计算：mx= m2- m
二甲苯的有效密度p（g/cm2）由公式（3）确定：px =mx/V.
5.2.4试样
取试样（3）约10g放人比重瓶（5.2.1）中，然后称量（m：），试样的质量（me）按公式（4）计算：
me= m - mo'
5.2.5氧化铝有效密度的测定
用少量的二甲苯润湿装有测定样品的比重瓶的玻璃磨口部分，并浸湿试样。安上排气装置，连接到真空系统上，用水银压力计控制真空度，盖上比重瓶支管的盖子，慢慢打开活塞（D）抽真空约15min。
然后关闭活塞（D），使二甲苯从分液漏斗（C）中缓缓滴入比重瓶直至比重瓶2/4～3/4处。细心地再打开活塞（D），仍与真空泵接通。并随时轻轻敲比重瓶的侧面，以利气泡逸出。直到完全脱汽为止。
抽气完毕后，在比重瓶中再注入二甲苯（4.2.1）直到套塞处，并插人温度计（B），用恒温水浴将比重瓶的温度稳定在20土0.1℃。此时，用细长的玻璃管在毛细管内注满二甲苯，然后从恒温水浴中取出比重瓶。用自来水稍稍冷却，细心调节好温度，盖好毛细管盖（F），擦干后，迅速称量（m）。装人比重瓶的试样与二甲苯的总质量（me+x），按公式（5）计算：6结果计算与处理
6.1按公式（6）计算出粉末试样的有效密度：Pe=
(me+mx)

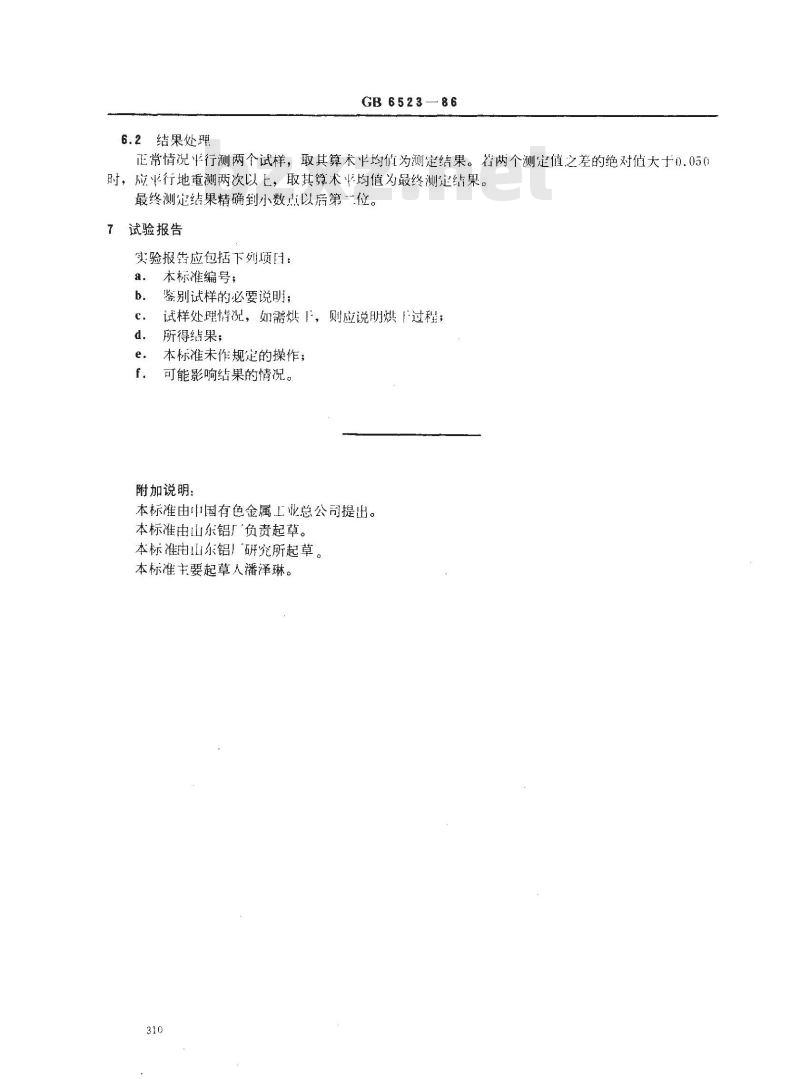

6.2结果处理
GB 6523此内容来自标准下载网
正常情况平行测两个试样，取其算术平均值为测定结果。若两个测定值之差的绝对值大于0.05(时，应平行地重测两次以上，取其算术均值为最终测结果。最终测定结果精确到小数点以后第一位。试验报告
实验报告应包括下列项图：
本标准编号：
鉴别试样的必要说明；
试样处理情况，如需烘1，则应说明烘「过程；所得结果；
本标准未作规定的操作；
可能影响结果的情况。
附加说明：
本标准由中国有色金属上业总公司提出。本标准虫山东铝厂负责起草。
本标准由山东铝研究所起草。
本标准主要起草人潘泽琳。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
