【国家标准(GB)】 工业电视系统工程设计规范

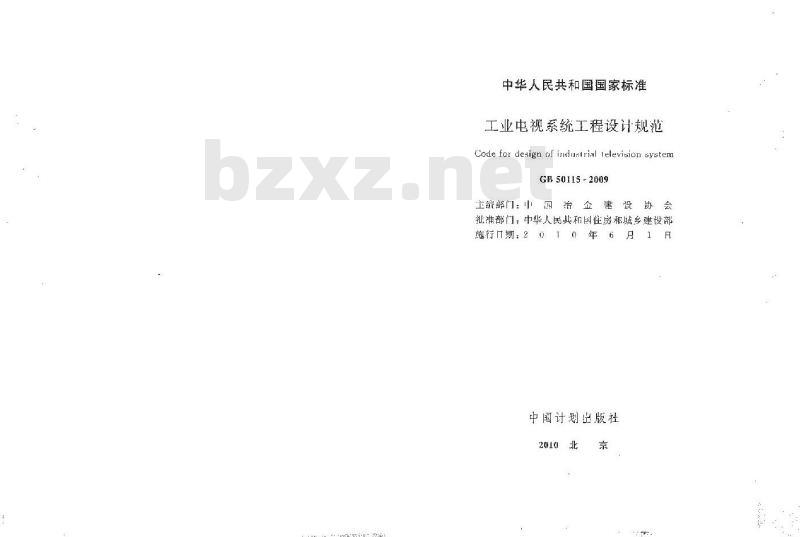

中华人民共和国国家标准
工业电视系统工程设计规池
Code fer design rl induxlrial ielevision systemGB 50115 - 2009
主综部门：中见治金建设协会
批滩部门：中华人民其和国往房和城乡建设部施行期：2010
中国计划出版社
中华人民共和国国家慈准
工业电视系统工程设计规范
GB50115200:
中国济金建设协会主级
中国计建出版礼拍版
（道川：北京术城区研地化单年1，号菌人厦座4层》（服改编码：109038电话：6390043363906382）苏华书店化京发行所发行
此界知识印时印
550×1188毫浆1/32 2印张52千字2110年月第1版2010年3月第1次印剩印数1-101c0册
统—书号：1680177：325
定价：10.00元

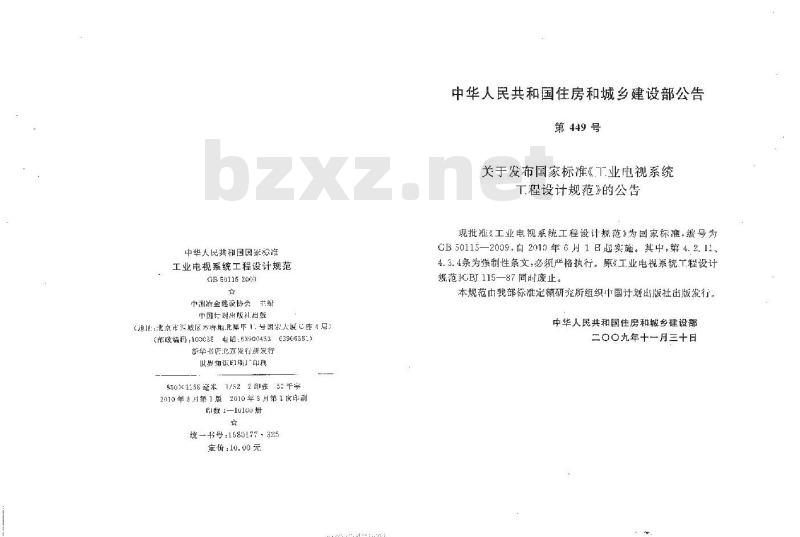

中华人民共和国住房和城乡建设部公告第449号
关于发布国家标准《业电视系统工程设计规范》的公告
现批准工业电视系统工程设计规范》为国家标，统号为CB50115一2009，自2019年6月1日起实施。其中，第4.2.11、4.3.4条为强制性条文，必额严格执行。原工业电视系统工程设计规范;BI115—87同时废止。
本规范我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇九年十月三十日

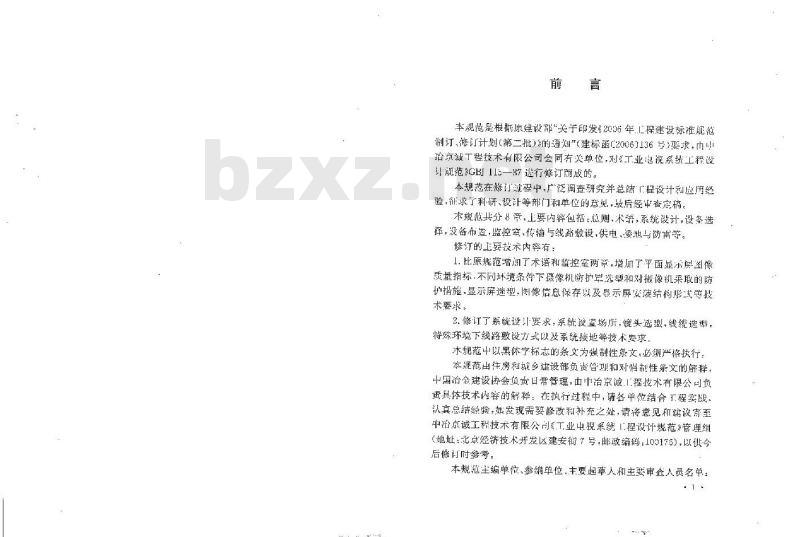

本规范是根拆原建设部“关于印发?2006年程建设标准舰范制订，修订计划（第二批）的通知”（建标函(2006）136）要求，巾小治章减工程技术有限公司会同有关单位，对工业也视系统工程设！规范GB15—7巡行修订前成的。本规范在修门过程中，广泛调查研究并总结工程设计利应用经验，征求了科研、设计等部门利单位的意见，较后经中查定。本规范共分8帝，上要内释包括：总则、术诺，系统设计，设备选择，没备布置，监控室，传输与线路数设，供电、接地与防雷等。修汀的正要投术内容有：
1.比原规范增加了术语利监控室两章增加了平面验示联函像质量指标.不尚环境条件下摄像机防护照然型和刘摄像机采取的防护捐施·显示屏选型，图像信息保存以及影示屏发魔结构形式等技术要求
2.修订了系统设计要求，系统设置场所，镜头选型，线缆逆谢，特殊环境下线路敷设方式以及系统接地等技术费求，木规范中以黑依字标志的条文为强制性条文，必须严格执行本规范出住房和戴多建设部负贵誉理和对制性条文的解释，中国治金建设协会负责日常管理，由中治京诚工程技术有限公司负贡具体技术内容的解释：在执行过程中，请各单位结合厂程实毁认真总结经验如发现需娶修改和补充之处，请将意见和建议寄至中冶京诚工程技术有限公司《工业出视系统1程设计规范》管理组（地址：北京经济技术开发区建安街7号，邮墩编码：109175），以供今后修订时考。

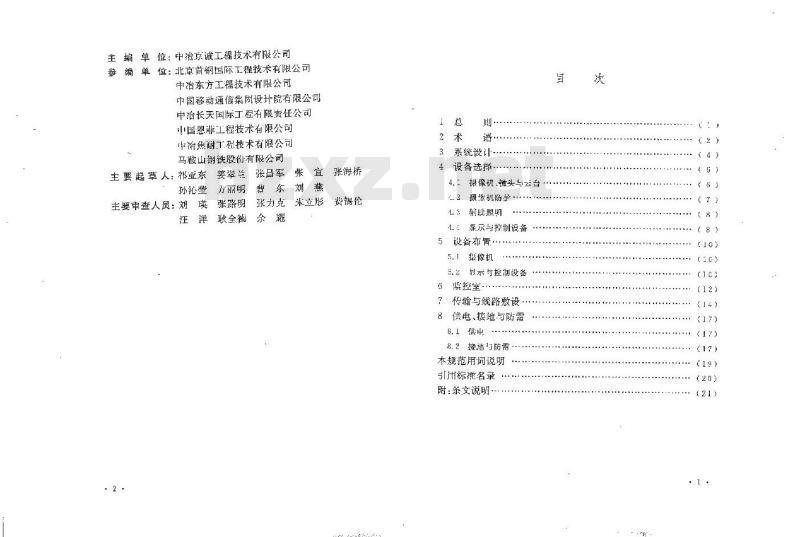

本规范尘编单位，参编单位，主要起草人利主娶审查人员名单：主，编单位：中治项诚工程技术有限公司参编单位：北京首钢国际工程技术有限公司中治东方工握技术有限公司
中国移动通信集团设计院有限公司中冶长天国际工程有限责任公司中国恩菲工程技术有限公司
中治焦附工程技术有限公司
马鞍山钢铁股份有限公司
张宜张海桥
姜翠兰张吕军
主要起草人：祁业东
孙沁莹
主要审查人贸：刘
好丽明
张路明
耿全德
东刘燕
张力克朱立彤
费锡伦
系统设计
设备选择、
摄像机,證头与云台
2摄像机防护
4.3输印
4.2显示与控制设备
5设备布霄·
5.1摄像机
5.2裁示与控制设备
监控室
传输与线路敷设·.
供电、接地与露
8.1供中
8.2接地防需
本规范崩阅说明
引用标滤名录
附：条文说明

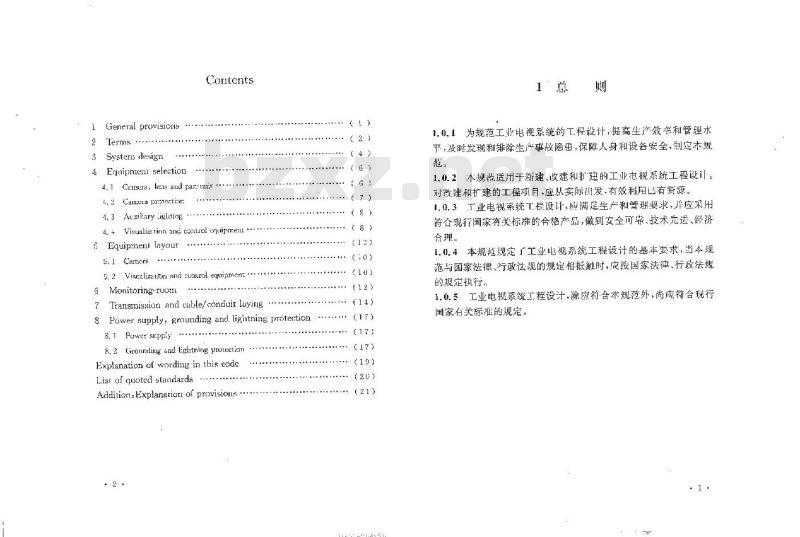

General provisions
Systern lesign
4 Eruipnien selection
Cortents
4.1Ce.ira, lek aud par-u
2,2Cameta prstaetinr
4.3Arxilinry iglitine -.
4. 4 Visualizrinn ane coaurol enuipmenl6Equipnenll layaut
5i. 1 Canera
5. 2Vislizekron nna cozirol equipmenz6 Monitoring-rvoun
7Transmission andl cble/conduit laying8 Power supply, grounding aned lightning protection8.1 Puwer stpp2y
8, 2 Gronnding and Eightring protetionExplanation of wording in this codeList af quoteed standards
Additian:Explanariori of provisions2
（2）
（6）
（19)
1.0.1为规范工业电视系统的工程设计，提商生产效率利管理水平，及时发现利排除生产事故隐忠：保障人身和设备安全，制定本规范：
1.0.2不规滤适用于新建.收建和扩建的工业电视系统工程设计。对改建和扩建的工程项目，应从实际叫发，有效利用出有资源。1.0.3工业电视系统工程设计成满定生产利管班要求，并应采用符合现行国家有关标准的合整产品，做到安全可靠、技术先选、经济合理.
1.0.4本规范规定「工业也视系统工程设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行收法规的规定执行，
1.0.工业电视系统工程设计，除应符合木规范外，尚应符合现行国家有关标的现定。
2.1.1工业电视系统
induatrial television systen在工业企业生产操作、生产过程和生产管理中，利用电视技术及具装备，通过有线或光线传输方或构成的电视监控系统。2.心,2图像质量
picture quality
能够为观察分的光学图像质望。2.0.3清晰度
picturc dcfinition
人眼能察觉到的电视图像细节清晰程度，用电视线(TVL)表示。
2.0.4图像分力
picture resolution
表征图像绷节的能力,指显示屏单位距离上像素点的数目。平山显示器用整个屏幕能显示的像索点阵(水平×乘百)来表示2.0.5羧晶显示肝
hiquici crystal display
死电压使液品分子圾珂敢变，以调制透过液品的光强度，产生恢度或彩色图像的显示屏。简称;LCL) 显示屏。2.0,6等离子显示屏
plasma display panel
利用气体放电产生的等离了引发紫外线，来激发紅、绿、盐荧光粉,发山红、绿,蓝三种基色光,在其玻璃平拔上形成彩色阁像的显尔爵：简称;PLDP鼠示屏。
2.0子数宁光学处理鼎
digital tight processor
采用半号体数字光学微镜阵列作为光阀的成像装置。本规范简称为 DLF 投影显求屏。
2.0.8电荷合器件
charge coupled device?
能够将图像信号转换为电信号输出的半导体材料制作的器件。2.1.9红外热图像
infrared thermal imaging
.., ++rsa.
利用红外热成像技术，通过速测装置分析其现场获得的信号的光谱特征，寻找与黑体域已知背景的吸收举率而产延不同的红外图像．
cuvironmental illurrination
2.1.14环境照度
反映日标所处环境明暗的物埋量，数值上等于垂百通过单位面积的光通量：
cathoce ruy tube display
2.0.11防极射线管显示屏
由电了束器件构成，从电子枪发射电子束轰击涤有荧光粉的玻璃面（荧光屏）实现电光转换，重现图像的显示屏。简称：CRT显示屏。
2.0.12基带
lase-band
信源发出的未经调制的原始电信号所占有的频带。2.0.134缆均物器
cable ecualizer
补偿电缆传输电视信号时的损耗和高频特性失真的装骨2.0.14共用接地
comnon earth
将各部分断营装置、建筑物金属构件、低压配电保护线（PF），等电位连接书、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地方式。
2.0.15等电位连接
erjuipoterntieal honding
设备和装暨外露可导电的部分的电位基本相等的电气连接。3系统设计
3.0.1业电视系统官由前微摄像、传输，图像显示利控制等四部分组成各部分配套设备的性能和技术要求应协调一致，3..2工业电概系统设证应符合下列费求：1应按工艺流程、生产操作和管理等要求进行系统配置2在正常情况下应保证系统连续工作。3在不同的环境条件下，应清晰传送监视日标的图像信息。采用不同的传输方试均应保证系统图像质量。5与企业其他视频监控系统应资源其享。6利用瓦联网、局域网等网络传输时，应衍合网络通信协议的要求
3.0.3业电视系统类型应包括基本对应型、视频划换型、断面分割型、视频分配矩阵纫换型和网络交换型等，系统设计时，宜按种类型设计或多种类型组合设计3.0.4工业电视系统应在下列场所设置：1并产操作中需要边监视边燥作纳生产部位。2生产过程中需要经常监视的没备运行状况。3小产和管理需要监视的向标。
3.0.5工业电视系统应采用彩色出说系统：无彩色要求的系统，可采黑白电视系统。
3.0.61.业电视系统彩色电规信号应采用PA1-1)制式：黑自电视信孕应采用制式。
3.0.7下业也视系统图像质量指标，应符合下研规定：1彩色电视系统水平清晰度不应低于480电视线。2熙白跑视系统水平消晰度不应低于500出视线，4
3恶劣环境条件下，熙自电视系统水平清晰度不应低于353电视线
41）显示原屏幕寸为48.26um及以下的图像分济率，不应低于1280×1024：4.8，26cm以上的图像分辨率，不成低1500×1250
5PDP显示屏屏幕尺小为106.58cm及以下的图像分辨率，不应低1024×78：106.6%以上的图像分辨率，不应低1366×768
6DLP投影显示所屏募尺寸为127cm及以上的图像分辨率不感低」1021×768。
3.8工业！视系统隆像质量等级与主观评价应按五级损伤制评，具图像质呈等级不应低于四级。5.
4设备选择
4.1像机、镜头与云台
4.1.1工业电视系统摄像机应采用CCD摄像机。4.1.2监视日标环境照度在11x以下的场合，宜采用低照度或红外低照度摄像机。
4.1.3监视水下目标的场含，应采用高灵敏度摄像机。4.1.4在多雾环境下，成采用具有透露功能的摄像机。4.1.3观察物体内部热图像的场合，宜采用红外热图像摄像机，4.1.观察钻孔孔底及孔的场合·应采用短焦距广角镜头搬像机
4.1.？摄像机髋头的成像尺寸应与其靶面尺寸一致;镜头焦距的选摔应根热视场大小和镜头到监视月标的距离确定，4.1.8监视日标有不同的摄坡爱求时，其镜头选塑立符合下列规定：
1监视固定日保时,宣采用定焦所镜头。2需要监视日标金景并兼有目标图像局部细节时，宜采用变然距镜头。
3监视国标照度恒定或变化较小时，宜采用手动可变光阅镜头。
+监视目标视距较大时宜深用长焦距镜头5监视月标视距较小且视场布较大时，宜采用产角镜头。「在高温、热辐射耻、粉尘人的场合，宜采用孔镜头。4.1.9视目标环境照度变化范围高低相差100倍以[或暴夜使用的挺像机,应采用白动北镜头。4.1.10变焦距镜头，其变焦和聚焦响应速度应与移动目标的活动5
速度以及会台的移动速度同步、4.1.11监视固定口标对，摄像机宜采用半周定云台。监视多场求日标时摄像机应采用电动去台。4.2摄像机防护
4,2.1设置在坏境温度高，含尘量大于10mg/m*等场合的摄像机，其防扩军规型应符会下列规定：1环境温度在一0℃及以下时，应采用随尘型防秘罩2环境温度在+40℃以L时，应采用风冷型断护罩。3环境温度在十80℃:以上时，应采用水冷、风冷型防护罩，4环境温度在十350℃以上时，应深用铃孔型防护罩。5环魔温度在+800℃以上H，应来用高温型防护罩，4.2.2设置在环境温度高于十80C:高温区的摄像机，应设工作温度七限时的超温报装置，并对摄像机采取相应的防护错症，4.2.3设置在炉壁上或炉内监视高温炽热物体的摄像机，应配置专用高温透镜，采用具有冷却功能的防护装置。4.2.4设置低环境温度低于-10℃低温区的摄像机，应采用其有保温性能的防护装置。
4.2.5设置在水下的摄像机，应配各册闭，避压及渗水报警等防护装置.
设置在钻孔孔的摄像机，应配各管状耐压外罩，牵引等防4.2.61
扩装置。
设胃在盐膏环境下的摄熄机，应配备耐盐雾腐蚀的防护装4.2.7i
4.2.8设置在强腐蚀，剧烈振动等环境下的摄像机，成采取防离版振等措施
4.2.9设胃在矿并下的摄像机，应深取防、防腐等措施。4,2，10设置在室外的摄像机，应采用全天候防护罩，4.2.11设置在爆炸危险区域的摄像机及其配套设备，必须采用与爆炸危险介质相适应的防爆产品。4.2.12设置在其他特殊环境下的轰像机，应采用与环境条件相道应的防护装置。
4.2.13摄像机采用压缩空气冷却防护时，应采用无水、无池的工业用气。来用普通的压缩空气，应设空气净化装置。根据现场条件，试可采用氟气冷却。冷却气源技术参数指标，应满足摄像机所在环境条件的案求。
4.2.14摄像机采月水冷却防护时，应采用沾净的工业用水：根据现场条件，可来用软化水。冷却水技术参数指标，应满足摄像机所在环境条件的要求。
4.2.15摄像机及其配查设备的1P防护等皱：应根热环境条件确定。
4.3辅助照阴
4. 3. 1监视标帕环境照度不能满足摄像机正带工作照度要求时：应配箱助照明设施：辅助照明应优先采用节能灯具，4.3.2监视同标处了露气环境时，彩色电视系统轰像机的辅动照明骨采用碘钨灯，燃白电视系统摄像机的辅助照阴方采用卤素射。
4.3.3水下摄像机的输助照明，应采用波长集中在520nm附近的光源，在灯是结构点裴设使光源集中辑射的反射镜。4.3. 4 爆炸危险区域的监视目标需设置辅助照明时,必须采用与爆炸危险介质相适应的防爆灯具。4.+显示与控制设备
4.4.1在不同等级的监控室，其显示屏选型宜符衍合下列现定1现场级监控室，宜采用43.18cm及以上拍P点东屏、1显示屏、CRT显示屏等成其单元纽合。2车间（分厂)级监控室，宣采用[0.6c及以「:L投影显+te+ps
示屏、PDP显示屏、ICD显示屏舒或其单元组合，3公（总」>级监控室，宜采用127cm及以上的DLP受影品系屏,PDI 显示斥等或其单元组合4.4.2监视且标的图像信息有记录利回放要求时，应设置录像设备：对设置录像设备内系统，其医像信息保荐应符合下列现定；1应保存原始场景的监视记录
2监视记录成有原始监视民期和时间等信息。3再夏系统或要场所的图像信息存储或复制备份的资料，其保存时间应在30天以上。
4“般系统的图像信息存储或复制备份的资料，其保存时间应在？大以上：
4.4.3在监视目标的图像信息时·需同步监听现场声咨的系统应设拾音装置。
4.4.4监视目标的图像信息有切换，画前有合成等要求时，应配望相的设备
4.4.5有数据分析和处理案求时.应设置数据存储分析处现设备，9
5设备布置
5.1摄像机
5.1.1摄像机宜布肾在维护方便、不易受外界损伤及避开强也磁十犹源的地方。
5.1.2摄像机镜头应与光源同方尚布肾。当必须逆光装时，立降低监视区域的光照对比度或采取能够减少逆光影响的相成措施。5.1.3摄像机镜头应避免强光直射。在镜头视场内不应有遮挡物。
5.1.4‘在摄像机的邻近处可设置现场接裁箱5.1.5摄像机应安装在稳定牢阅的物上，其安装件的度，应满足摄像机及其配套设备荷重和安装维护受刀的要求。5.1.6监视多场景或变化场景的照度有要求时，辅助照明具宜安装在配有电动云台的像机防护罩外项上或安装在与电动云台尚方同转动的其他装置。
5.2显示与控制设备
5.2.1显示屏屏应避免受外来光的点射。观看原幕方向不应有邀燃物，显示屏与监视人员之间的阅离，宜根据旅示屏屏膏尺寸规格、安装结构形式科房间面积人小等因索确定。5.2.2在不同等级的监控室，其显示屏安装结构形式宜符合下列规定：
1现场级监挖室，宜采用台架纽合、柜内、雨持、壁挂等2车润（分厂）级监控室，官采用火解幕显示屏（墙）台架组合，柜内、吊挂等。
3公司（总厂）级监控室，宜采用大屏据辰示屏（端）城台渠组.ic +
合等。
5.2. 3显示屏与控制设备安装在上业电视控制台,机柜内附,其结构设计应满足设备布置要求，并应采瑕逆风散热措施。5.2.4显示应安装在稳定牢固的物体1，其安装件的强度,应满足靠示厌荷英和安装维护受力的要求，li
6监控室wwW.bzxz.Net
6.0.1监择室的设立应符合下列要求：1现场级监控室，应与调度室改控制室等房间合用。2车间（分厂）级监控室，亢设置设备间或与其他技术房间合用。
3公司(总)级监控室,成设置设备间。6.0.2监控室对其他专业的设计要求，应衍合下测规定：1室内面积应满足设备布置利操作要求，并留有适当的发展余地：
2室内应采取防尘措施：采用密封性能良好的门窗。双射门宽度不应小于1.5Qm，单扇门宽度不应小于1m墙面应平整，不起尘，地面应采取防静电措施。地面等效与布活荷载南满足最终设备的承载要求
3房间宜设币项。房间净高应满尽尺寸最高设备的安装要求
4窄内温度宜为18℃~~28℃，相对湿度宜为40%-~70%。5室内应有良好照明，以控制台计算距地高度为0.80m时，水平而照度不应小于1091×；以机板计算距地高度为二.40m时，垂直南照度不应小于150x
（空内线缆的敏设，宣改活动地板。子公周(总」)缀监控案应设臀应急照明。8临控牵应设置火灾自动报聲系统，并应符合现行国家标准《火炎自动报势系统设计规范GB50116的有关规定。6.0.3监控室与其他技术房含用时,其设备布置应与电气斗等机等专业协调·-致。
(.0.4T业电视控制台正而与墙的净断不应小）1.20m谢面与签的净距不宜小乎c8crm.当侧而为主要是道时不应小产1.50m机柜背面与墙的净距不宜小于0.80ml，7传输与线路敷设
7.0.1工业电视系统宜采用有线和无线传输方式。采用无线传输方式时，无绒发射和接收装置的使用频率，功率应符合现行国家无线电管现的有关规定
7.0.21业电视系统采用有线传输方式时，其线缆选型宜符合下列规定：
1传输距离在300ms以内时，宜采用外导体内径为5mm的同轴电缆。
2传输所离在300m以外时，宜采用外孕体内释为7mm的尚轴电缆，
3传输距离超过5c0m时，定采用光缆4传输距离在1.00m以内时，可采用超五类皮以上等级对较电缆
7.0.3工业电视系统采用同轴电缆传输时，传输放耗及其部件应满足下列要求：
1电视基带信号，从发送端到接收端之的传输净衰耗不宜人J3dB。
2彩色电视基带信号在5.5MIHz时，电缆传输衰耗不乎期度大于3时，应加电缆均衡器，校正后的群延时，不得超过士1008。电缆均衡器输出信噪比不虚小于40133熙白电视基带信号在5.MHz时，电缆传输衰耗不平坦度人于3B时，应加电缆均衡幕；达到6d时，应加电缆放大器。电缆均宿器输出信噪比不应小于38aB
7.0.4工业电视线路路由选择，应符合下列要求：1路由短链，便于施工与维护
2避π强电磁场下扰源的地方。
3避开强腐蚀、高温，易使管线机械拥伤的地段或场所。避并穿越设备基础以及与其他管线或障得物交跨越的地4
5在爆炸危险区域.应选择在爆炸危险性较小的环境或远离释放源的地方：
7.5案外工业电视线路，可采用沿建筑物、架空或地下管道等数设方武。
7.0.6工业电说线路路出上有其他线路可利用时，应符合下列要求
1有弱电管逍可利用时，应单独占用管孔。2有电缆桥架、电缆沟或管道支架可利用时，宜同路山设。7.0.7车间内的7业电视线略，宜采用配管设力式。当间·路开上配管根数超过6根时，宜果用线数设方式。了.0.8在无机械提伤的建筑物内的工业电视线路：亢采用沿墙明管整设方式，在要求贫线隐蔽的建筑物内，应采用暗管设方式。7.0.9在建筑物内的电纳竖并内、管道层、吊项内，活动地板下的工业出视线路，可采用线或桥架等敷设力式。7.0.11在腐触场所的汇业电视线路，宜采用硬塑料管数设方式：采用金属管敷设力武时，金属管应作防离处理。在易燃场所的工业电视线路，应采用金励管数设方式、在高温和易变机绒损伤场所的工业电视线路，不宜来用塑料管敷设方式。7.0.11在驱电磁场7扰环境下或在电力出缆沟内数设的工业电视线缆，应采用双屏截电缆或光缆。7.0.12在腐蚀场所敷设的工业电视线缆，应采用有断腐性能的材质构成线缆外护层的线缆。在水下数设的工业电视线缆，应采用具有抗拉、耐蚀、持续防水性能的线缆。在其他特殊环境下敷设的工业电视线缆，应采用与环境条件相适应的线缆。7.0.13工业电视信号线缆应与交流供电电源线缆分管敷设。15
