【国家标准(GB)】 农业机械用V带尺寸

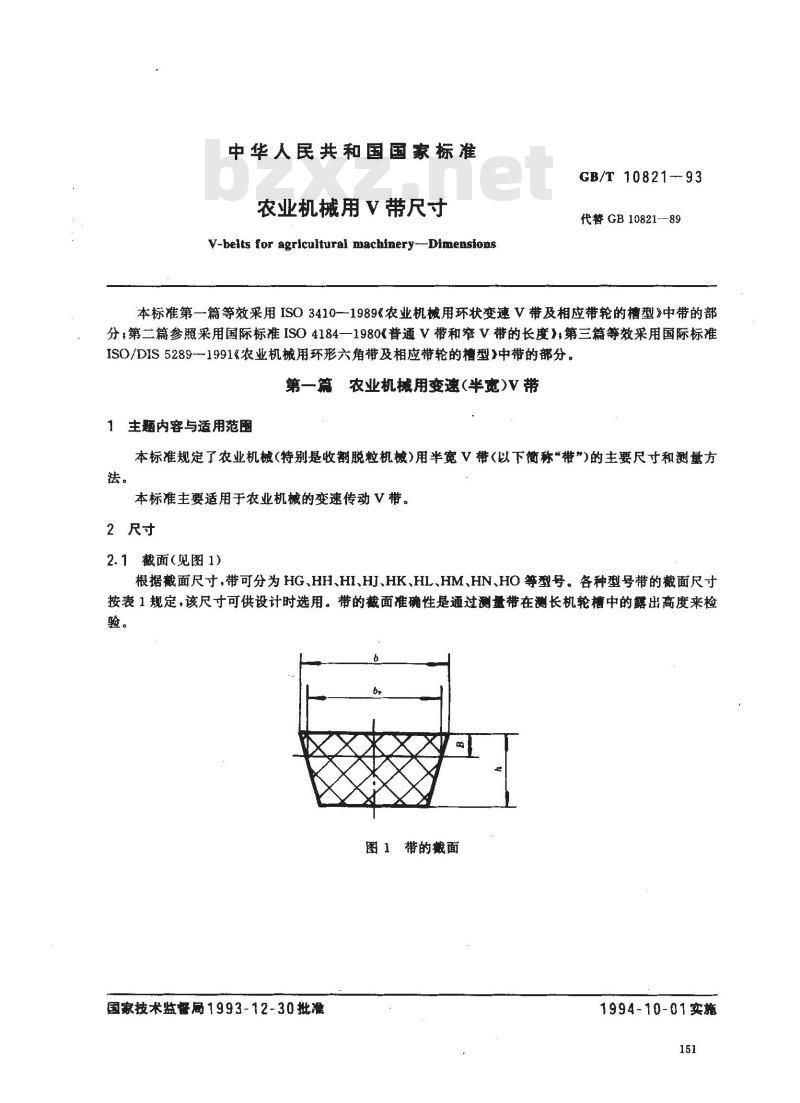

中华人民共和国国家标准
农业机械用V带尺寸
V-belts for agricuitural machinery--DimensionsGB/T 10821-93
代替GB10821—89
本标准第一篇等效采用ISO3410一1989《农业机械用环状变速V带及相应带轮的槽型》中带的部分，第二篇参照采用国际标准ISO4184一1980《普通V带和窄V带的长度》，第三篇等效采用国际标准ISO/DIS5289-1991《农业机械用环形六角带及相应带轮的槽型》中带的部分。第一篇农业机械用变速（半宽)V带1 主题内容与适用范围
本标准规定了农业机械（特别是收割脱粒机械）用半宽V带（以下简称“带”）的主要尺寸和测量方法。
本标准主要适用于农业机械的变速传动V带。2尺寸
2.1截面（见图1）
根据截面尺寸，带可分为HG、HH、HI、HJ、HK、HL、HM、HN、HO 等型号。各种型号带的截面尺寸按表 1 规定，该尺寸可供设计时选用。带的裁面准确性是通过测量带在测长机轮槽中的露出高度来检验。
图1带的截面
国家技术监督局1993-12-30批准1994-10-01实施
节线以上高度
注：①带高度约等于0.5bg。
②节线以上高度B约等于0.16bg。2.2长度
GB/T 10821--93

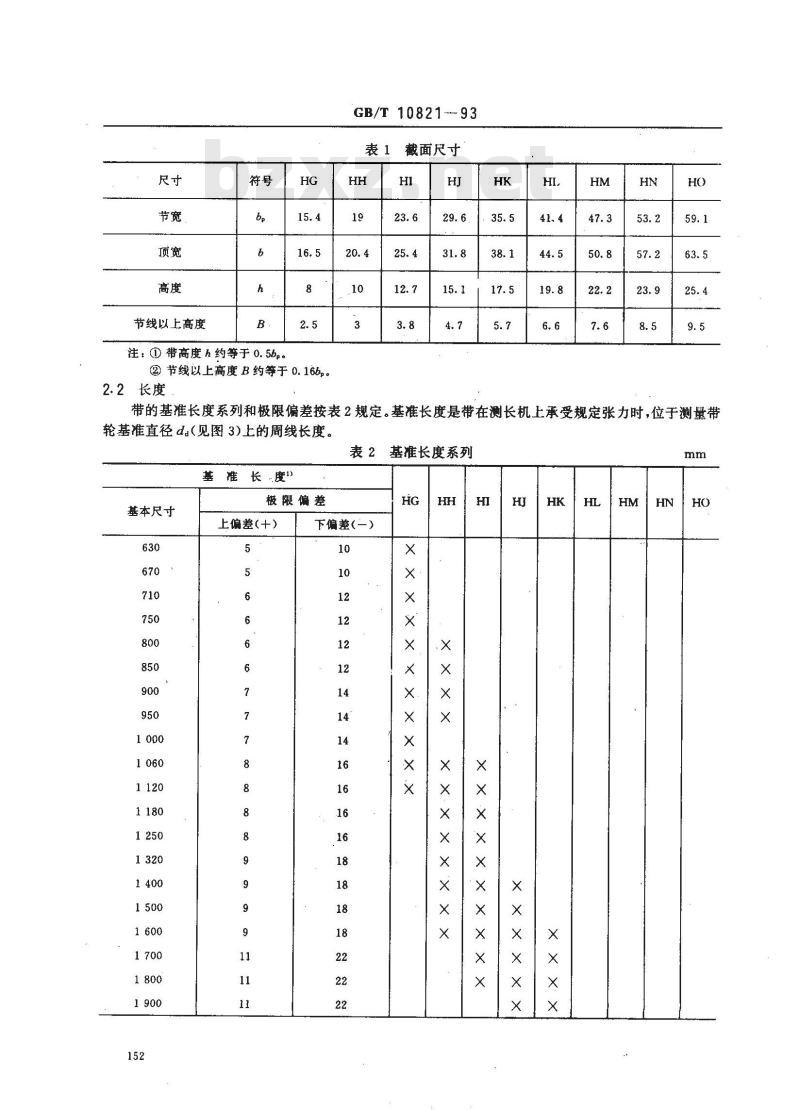

截面尺寸
41、4
带的基准长度系列和极限偏差按表2规定。基准长度是带在测长机上承受规定张力时，位于测量带轮基准直径da（见图3)上的周线长度。表 2基准长度系列
基准长度1
基本尺寸
极限偏差
上偏差（+）
下偏差(一）
基本尺寸
基准长度1}
极限偏差
上偏差（十）
GB/T 10821—93

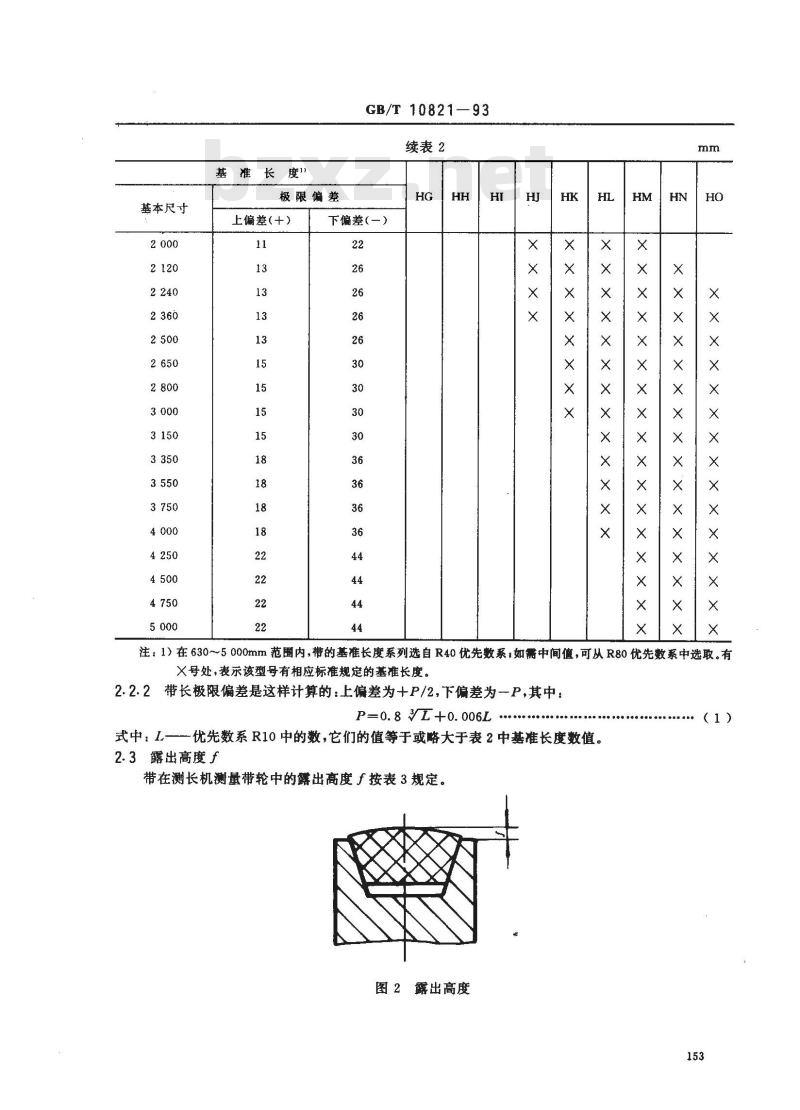

续表2
下偏差（一)
注：1）在630~5000mm范围内，带的基准长度系列选自R40优先数系，如需中间值，可从R80优先数系中选取。有号处，表承该型号有相应标准规定的基准长度。2.2.2带长极限偏差是这样计算的：上偏差为+P/2，下偏差为一P,其中：P=0.8 L+0.006L
式中：L—优先数系R10中的数，它们的值等于或略大于表2中基准长度数值，2.3露出高度f

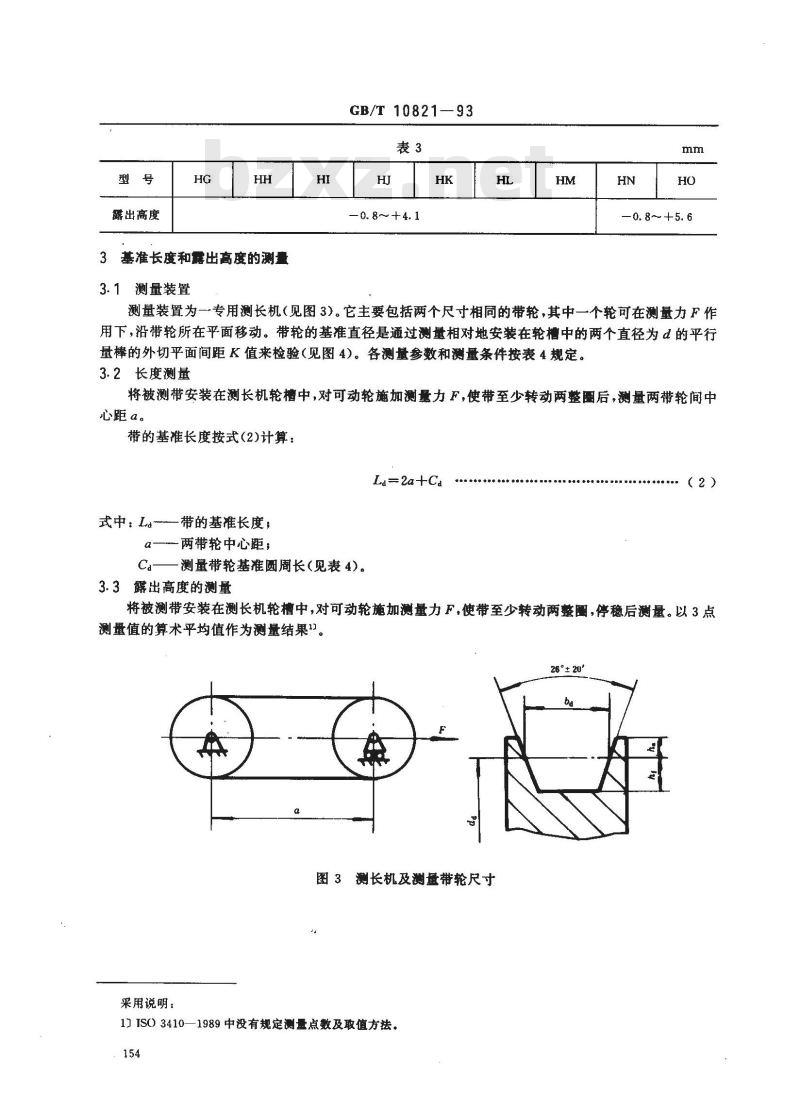

带在测长机测量带轮中的露出高度按表3规定。图2露出高度
·（1）
露出高度
基准长度和露出高度的测量
测量装置
GB/T 10821—93
-0. 8～+4. 1
0.8～+5.6
测量装置为一专用测长机（见图3）。它主要包括两个尺寸相同的带轮，其中一个轮可在测量力F作用下，沿带轮所在平面移动。带轮的基准直径是通过测量相对地安装在轮槽中的两个直径为d的平行量棒的外切平面间距K值来检验（见图4）。各测量参数和测量条件按表4规定。3.2长度测量
将被测带安装在测长机轮槽中，对可动轮施加测量力F，使带至少转动两整圈后，测量两带轮间中心距a。
带的基准长度按式(2)计算：
La 2a+Ca
式中：La带的基准长度;
α—两带轮中心距，
一测量带轮基准圆周长(见表4)。3.3露出高度的测量
将被测带安装在测长机轮槽中，对可动轮施加测量力 F,使带至少转动两整圈，停稳后测量。以 3点测量值的算术平均值作为测量结果\。图3测长机及测量带轮尺寸
采用说明：
1)ISO3410—1989中没有规定测量点数及取值方法。154
基准宽度
基准宽度线以上槽深
基准宽度线以下槽深
基准直径
基准圆周长
测量力,N
量棒直径
量棒外切面距离
基本尺寸
极限偏差
基本尺寸15.805
极限偏差
基本尺寸114.85
极限偏差
GB/T10821-93

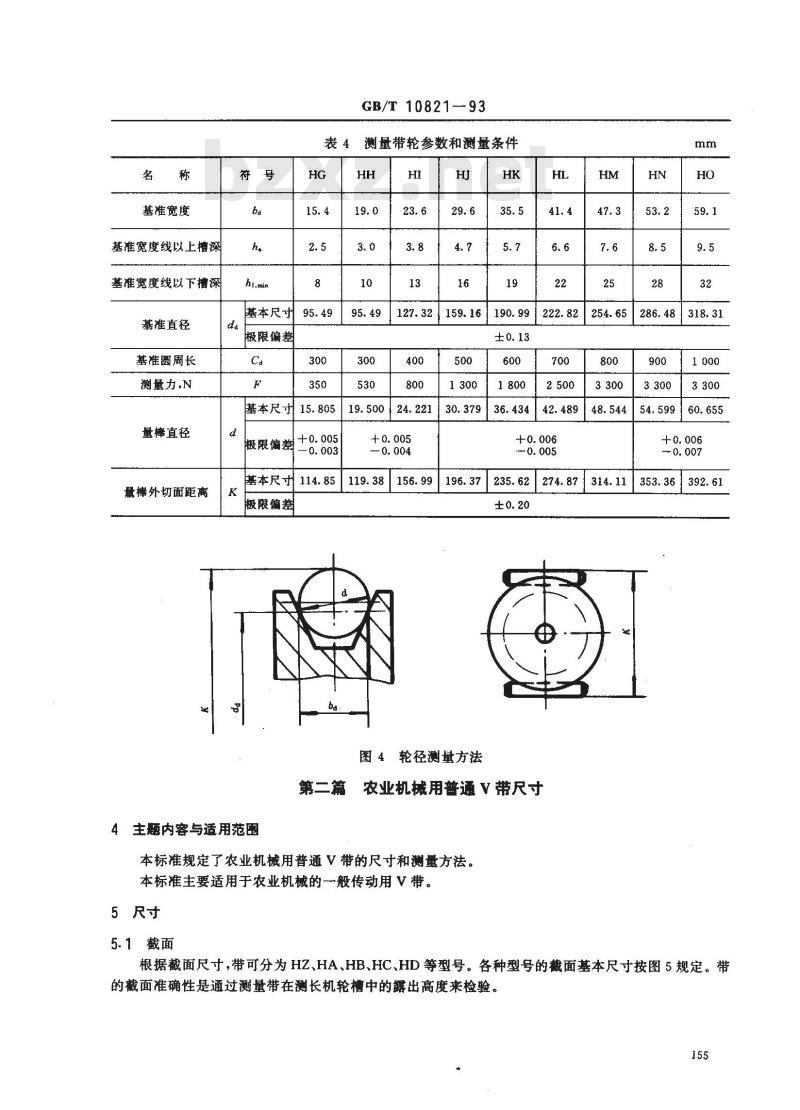

测量带轮参数和测量条件
图4轮径测量方法
190.99222.82
274.87314.11353.36392.61
第二篇农业机械用普通带尺寸
4主题内容与适用范围
本标准规定了农业机械用普通V带的尺寸和测量方法。本标准主要适用于农业机械的一般传动用√带。5尺寸
5.1截面
根据截面尺寸，带可分为HZ、HA、HB、HC、HD等型号。各种型号的截面基本尺寸按图5规定。带的截面准确性是通过测量带在测长机轮槽中的露出高度来检验。155
节宽6
GB/T 10821—93
图5带的截面
项宽6
注，裙的顶面、底面、侧面也可以是其他形状。5.2长度
高度 h
带的基准长度和极限偏差按表6规定。基准长度是带在测长机上承受规定张力时，位于测量带轮基准直径d（见图7)上的周线长度。表6
基准长度
基本尺寸
极限偏差
上偏差(+)
下偏差(一)
基本尺寸
上偏差（+）
下偏差（—）
GB/T 10821-93
续表6
注：基准长度的基本尺寸选自R20优先数系，用户需要的基准长度超出表中范时，由供需双方协商确定。5.3露出高度
带在测长机测量带轮中的露出高度于按表7规定。157
露出高度了
5.4带的配组
GB/T 10821—93
图6露出高度
1.6~+1. 6
-2. 0~+1. 6
3. 2~+1. 6
需要配组的带，一般应按附录A进行配组。但经双方协商，可在长度公差范围内均分三档进行配组。
6基准长度和露出高度的测量
6.1测量装置
测量装置为一专用测长机（见图7）。它主要包括两个尺寸相同的带轮，其中一个轮可在测量力F作用下，沿带轮所在平面移动。各测量参数和测量条件按表8规定。图7测长机及测量带轮尺寸
6.2长度测量
将被测带安装在测长机轮槽中，对可动带轮施加测量力F，使带转动1～3圈，测量两带轮间中心距。
La— 2a+Cd
（3）
式中：
-带的基准长度，mm
一两带轮中心距，mm，
Ca—测量带轮基准圆周长,mm。
露出高度测量
GB/T10821-93
将被测带安装在测长机轮槽中，对可动带轮施加测量力F，使带转动1～3圈，沿带长的任意3点测量带的露出高度，停机测量。以3点测量值的算术平均值作为测量结果。表8测量带轮参数和测量条件
基准宽度，bd
基准直径dd
基准圆周长 C。
外径d
槽角?
槽顶宽be
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
最小槽深h
测量力F,N
第三篇
主题内容与适用范围
农业机械用双面V带（六角带）尺寸HC
本标准规定了农业机械（特别是收割脱粒机械)用双面V带（以下简称“带\)的主要尺寸和测量方本标准主要适用于农业机械的双面√带。8尺寸
8.1截面
根据截面尺寸，带可分为HAA、HBB、HCC、HDD等型号。各种型号带的截面尺寸按表9规定。159
带宽6
高度h
楔角α
8.2长度
GB/T10821—93
图8带的截面
带的有效长度和极限偏差按表10规定。有效长度是带在测长机上承受规定张力时，位于测量带轮有效直径d（见图9)上的周线长度。有效长度系列
有效长度\
基本尺寸
极限偏
上偏差（+）
下偏差（一）
基本尺寸
有效长度1
极限偏差
上偏差（十）
GB/T10821-93
续表10
下偏差(一）
注：1）在1250～10 000mm 范围内,带的有效长度系列选取 R40优先数系。有×号处,表示该型号有标准有效长度。
8.2.2带长极限偏差是这样计算的：上偏差为十P/2，下偏差为一P，其中P0.8+0.006L.Www.bzxZ.net
式中：L—优先数系R10中的数，它们的值等于或略大于表10中有效长度数值。*(4)
9有效长度的测量
9.1测量装置
GB/T10821—93
测量装置为一专用测长机（见图9）。它主要包括两个尺寸相同的带轮，其中一个轮可在测量力F作用下，沿带轮所在平面移动。测量参数和测量条件按表11规定。图9测长机及测量带轮尺寸
测量带轮尺寸和测量力
有效宽度
有效直径
有效圆周长
测量力,N
9.2长度测量
基本尺寸
极限偏差
将被测量带安装在测长机轮槽中，对可动带轮施加测量力F，使带至少转动两整圈后，测量两带轮中心距α。
带的有效长度按式(5)计算：
L.=2a+C。
式中：L带的有效长度，
两轮中心距，
测量带轮有效圆周长（见表11）。（5）
