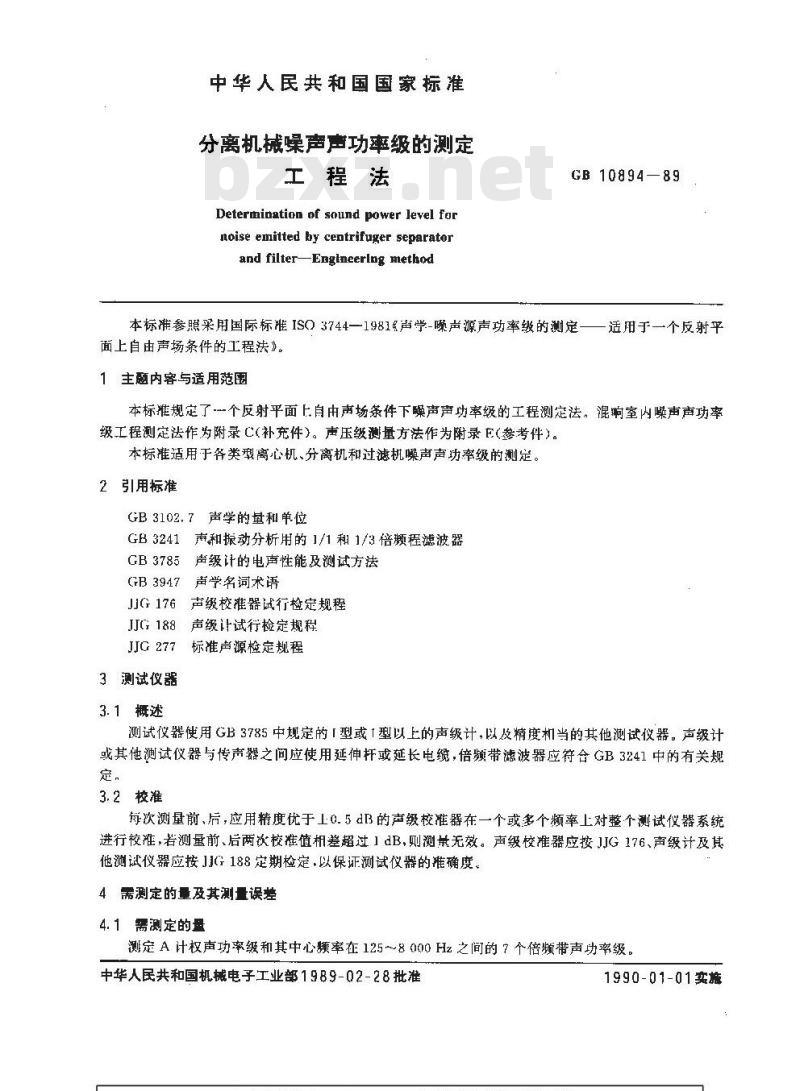

中华人民共和国国家标准
分离机械噪声声功率级的测定
工程法
Determination of sound power level fornoise emitted by centrifuger separatorand filter-Engineerlng methodGB10894—89
本标准参照采用国际标准ISO3744一1981≤声学-声源声功率级的测定——适用于一个反射平面上自由声场条件的工程法》。1 主题内容与适用范围
本标雅规定了个反射平面上自由声场条件下噪声声功率级的工程测定法。混室内噪声声功率级工程测定法作灯附录C(补充件）。声压级测量方法作为附录F（参考件）。本标准适用于各类型离心机、分离机和过滤机噪声声功率级的测定。2引用标准
GB3102.7声学的量和单位
GB3241声和振动分析用的1/1和1/3倍频程滤波器GB 3785
声级计的电声性能及测试方法
声学名词术语
GB3947
JJG 176
JJG 188
JJG 277
3测试仪器
3.1概述
声级校准器试行检定规程
声级计让试行检定规程
标准声源检定规程
测试仪器使用GB3785中规定的「型或1型以上的声级计，以及精度机当的其他测试仪器。声级计或其他测试仪器与传声器之间应使用延伸杆或延长电缆，倍频带滤波器应符合GB3241中的有关规定，Www.bzxZ.net
3.2校准
每次测量前、后，应用精度优于士0.5dB的声级校准器在一个或多个额率上对整个测试仪器系统进行校准，若测量前、后两次校准值相差超过」dB，则测禁无效。声级校准器应按JJG176、声级计及其他测试仪器应按JJG188定期检定，以保证测试仪器的准确度。4需测定的量及其测量误差
4.1需测定的量
测定A计权声功率级和其中心频率在125～8000Hz之间的7个倍频带声功率级。中华人民共和国机械电子工业部1989-02-28批准1990-01-01实旅

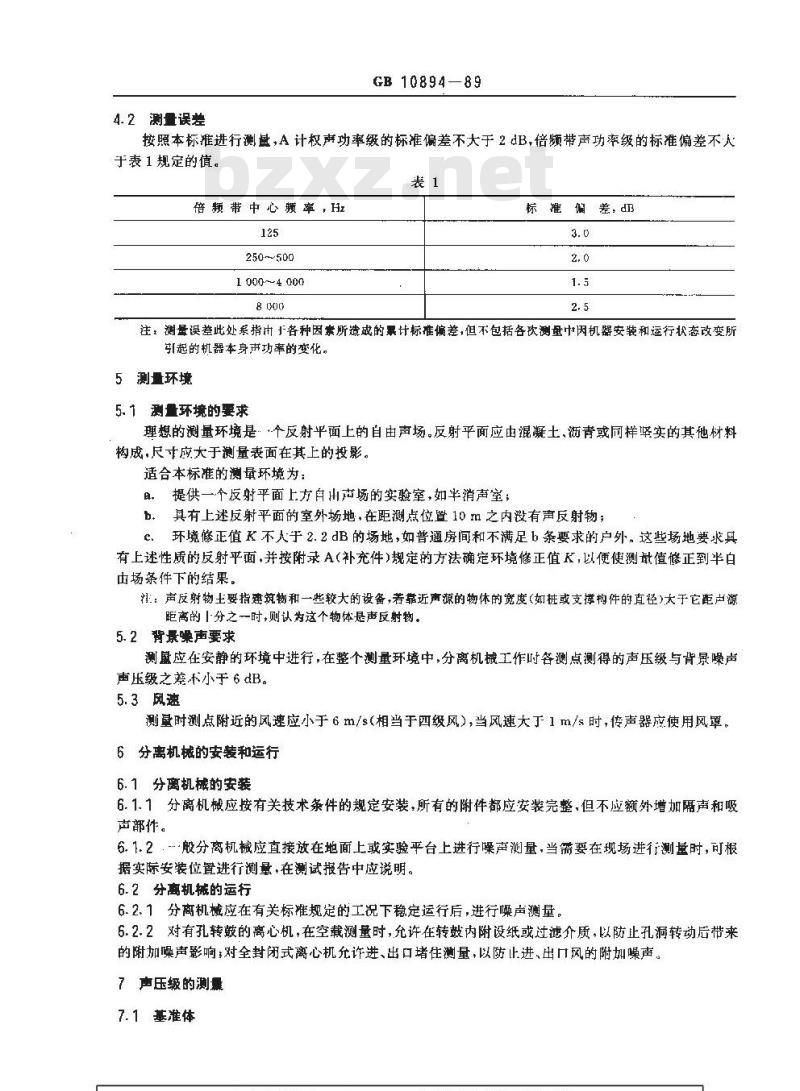

4. 2 测量误差
GB 10894—89
按照本标准进行测盘,A 计权声功率级的标准偏差不大于 2 dB,倍频带声功率级的标准偏差不天于表 1 规定的值。
倍频带中心频率,Hz
250~500
1 000~~4 000
标准偏差dB
注：测量误差此处系指油于各种因素所造或的累计标准偏差，但不包括各次测量中因机器安装和运行状态改变所引起的机器本身声功率的变化。5测量环境
5. 1测量环境的要求
理想的测量环境是个反射平面上的自由声场。反射平面应由混凝土、沥青或同样坚实的其他材料构成，尺寸应大于测量表面在其上的投影。适合本标准的测量环境为：
，提供一个反射平面上方自出声场的实验室，如半消声室；b、其有上述反射平面的室外场地，在距测点位置 10 m 之内没有声反射物；e.环境修正值K不人于2.2dB的场地，如普通房间和不满足b条要求的户外~这些场地要求具有上述性质的反射平面，并按附录A（补充件)规定的方法确定环境修正值K，以便使测量值修正到半白由场条件下的结果。
准：声反射物土要指建筑物和一些较大的设备，若靠近声源的物体的宽度（如桩或支撑构件的直径）大于它距卢源距离的1分之一时,则认为这个物体是声反射物。5.2背景噪声要求
测鼠应在安静的环境中进行，在整个测量环境中，分离机械工作时各测点测得的声压级与背景噪声压级之差小于 6 dB。
5.3风速
测量时测点附近的风速应小于6m/s（相当于四级风），当风速大于1m/s时，传声器应使用风罩。6分离机械的安装和运行
6.1分离机械的安装
6.1.1分离机械应按有关技术条件的规定安装，所有的附件都应安装完整，但不应额外增加隔声和吸声部件。
6.1.2.般分离机械应直接放在地面上或实验平台上进行噪声测量，当需要在现场进行测量时，可根据实际安装位置进行测量，在测试报告中应说明。6.2分离机械的运行
6.2.1分离机械应在有关标准规定的工况下稳定运行后，进行噪声测量。6.2.2对有孔转鼓的离心机，在空载测量时，允许在转鼓内附设纸或过滤介质，以防止孔洞转动后带来的附加噪声影响；对全封闭式离心机允诈进、出口堵住测量，以防止进、出口风的附加噪声。7声压级的测熏
7.1基准体
GB10894—B9

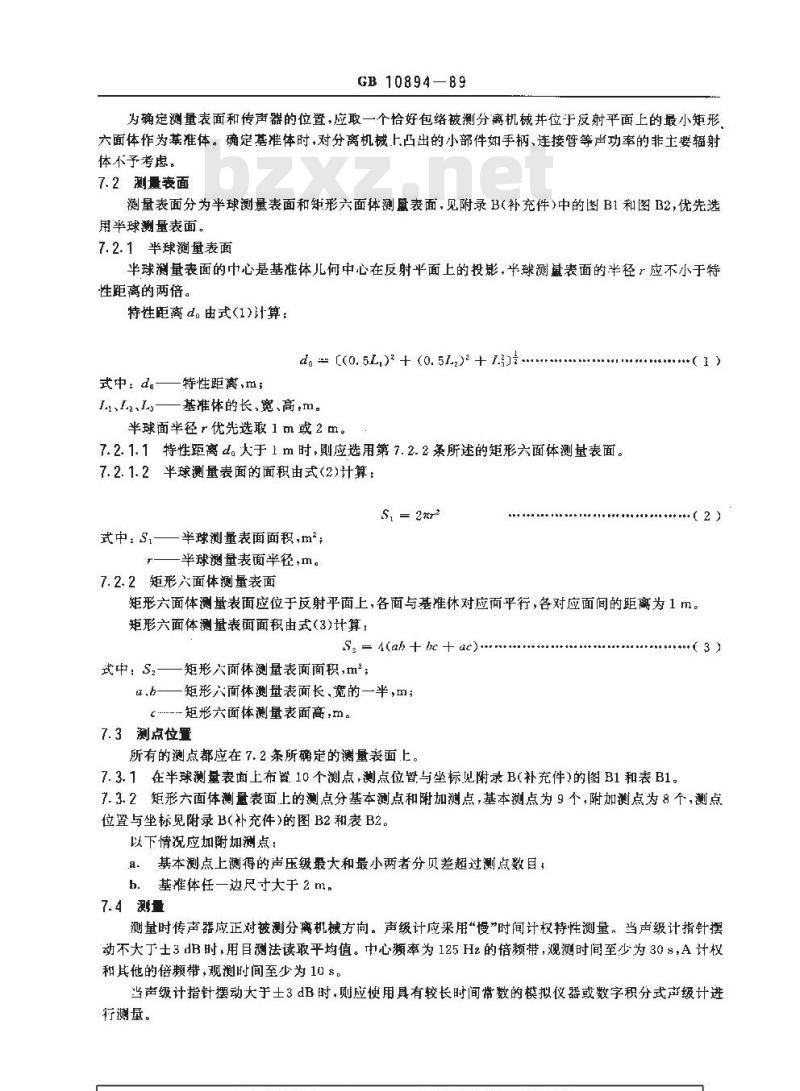

为确定测量表面和传声器的位置，应取一个恰好包络被测分离机械并位于反射平面上的最小矩形六面体作为基准体。确定基准体时，对分离机械上凸出的小部件如手柄、连接管等声功率的非土要辐射体不孕考虑，，
7.2测量表面
测量表面分为半球测量表面和矩形六面体测鼠表面，见附录B(补充件)中的图B1和图B2，优先选用半球测量表面。
7.2.1半球測量表面
半球测量表面的中心是基准体儿何中心在反射平面上的投影，半球测基表面的半径应不小于特性距离的两倍。
特性距离d由式(1)计算：
d。 r(0. 5L,)*+ (0. 522 + 7+..式中：d—特性距离,m;
L1、La,Lg—基准体的长,宽、高，m。半球面半径r优先选取 1 m或2 m。7. 2. 1. 1 特性距离 d。大于 1 m 时,则应选用第 7. 2. 2条所述的矩形六面体测量表面。7.2.1.2半球测量表面的面积由式(2)计算：S, = 2r2
式中：St——半球测量表面面积,m\;半球测量表面半径，m。
7.2.2矩形入面体测量表面
·（2）
矩形六面体测量表面应位于反射平面上，各面与基准休对应面平行，各对应面间的距离为1m。矩形六面体测量表面面积由式(3)计算：Sz = 4(abh + be + ac)
式中：S,一矩形入面体测量表面面积,\：u,b——矩形入面体测量表面长,宽的一半,m;.矩形六面体测量表面高，m。
7.3 测点位置
所有的滤点都应在了2条所确亲的测量表面上。7.3.1在半球测量表面上布置10个测点，测点位置与坐标见附录B(补充件)的图B1和表B1。(3)
7.3.2矩形六面体测量表面上的测点分基本测点和附加测点,基本测点为 9 个,附加测点为 8 个,测点位置与坐标见附录B(补充件)的图B2和表B2。以下情况应加附加测点：
.a。基本测点上测得的声压级最大和最小两者分贝差超过测点数目，b.基准体任一边尺寸大于2m。
测量时传声器应正对被测分离机械方向。声级计应来用“慢”时间计权特性测量。当声级计指针摆动不大丁士3dB时,用目测法读取平均值。中心频率为125Hz的倍频带，观测时间至少为30 s,A计权和其他的倍频带，观测时间至少为10s。当声级计指针摆动大于土3dB时，则应使用具有较长时间常数的模拟仪器或数字积分式声级计进行测量。

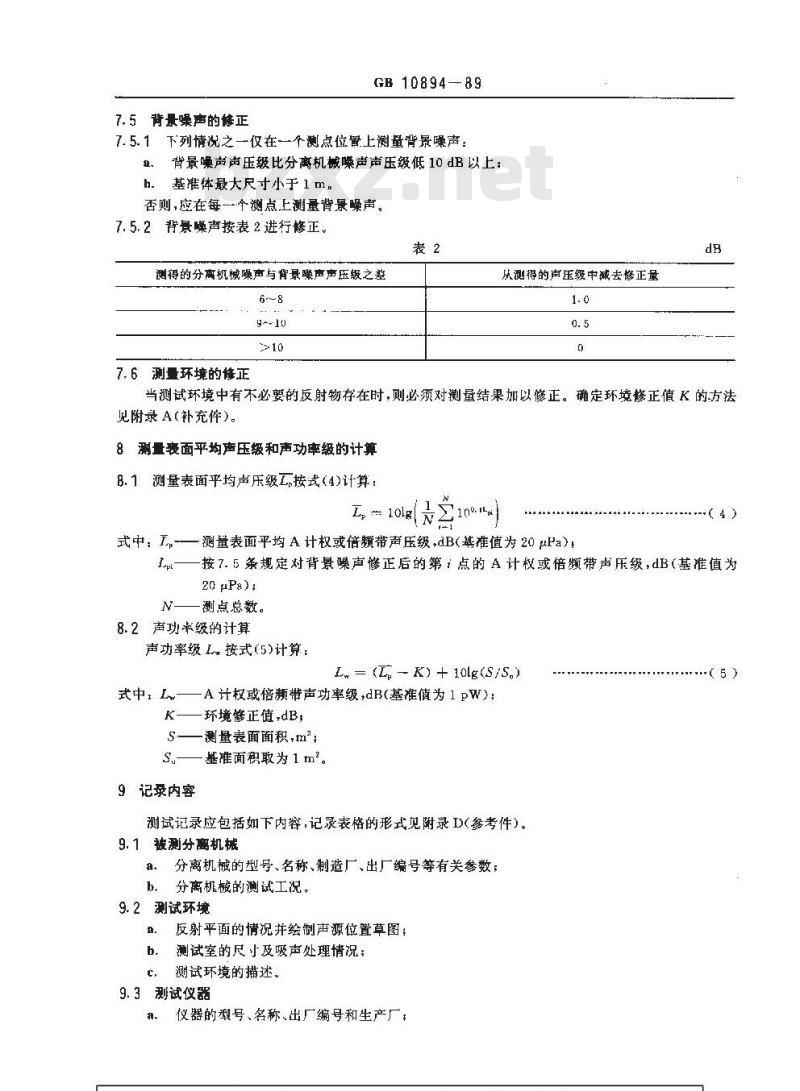

7. 5背景噪声的修正
GB 10894-89
7.5.1下列情况之一仅在一个测点位臀上测量背景噪声：a、背景噪声声压级比分离机械噪声声压级低 10 dB 以上；h. 基准体最大尺寸小于 1 m。
否则,应在每一个测点上测量背景噪声7.5.2背景噪声按表2进行修正。表2
测得的分离机械噪声与背景噪声声压级之差6~8
7.6测量环境的修正
从测得的声压级中减去惨正量
当测试环境中有不必要的反射物存在时，则必须对测量结果加以修正。确定环境修正值K的方法见附录A（补充件）。
8测量衰面平均声压级和声功率级的计算8.1测量表面平均声压级按式(4)计算：L, 10lg
式中：L,—测量表面平均A计权或倍频带声压级，dB(基准值为20pPa)：（4）
按7.5条规定对背景噪声修正后的第1点的A计权或倍频带声压级，dB（基准值为Lpi
20 gPa):
测点总数。
8.2声功率级的计算
声功率级L按式(5)计算：
Lw = (L - K) + 10lg(S/S,)
式中， L-
A计权或倍频带声功率级,dB(基准值为1pW)；一环境修正值，dB
S测量表面面积,m\;
S.—基准面积取为 1 m2。
9记录内容
测试记录应包括如下内容，记录表格的形式见附录D（参考件）。9.1被测分离机械
分离机械的型号、名称、制造厂、出厂编号等有关参数；a
分离机械的测试工况。
9.2测试环境
反射平面的情况并绘制声源位置草图：a.
测试室的尺寸及吸声处理情况；b.
测试环境的描述。
9. 3测试仪器
仪器的型号、名称出厂编号和生产厂-(5)

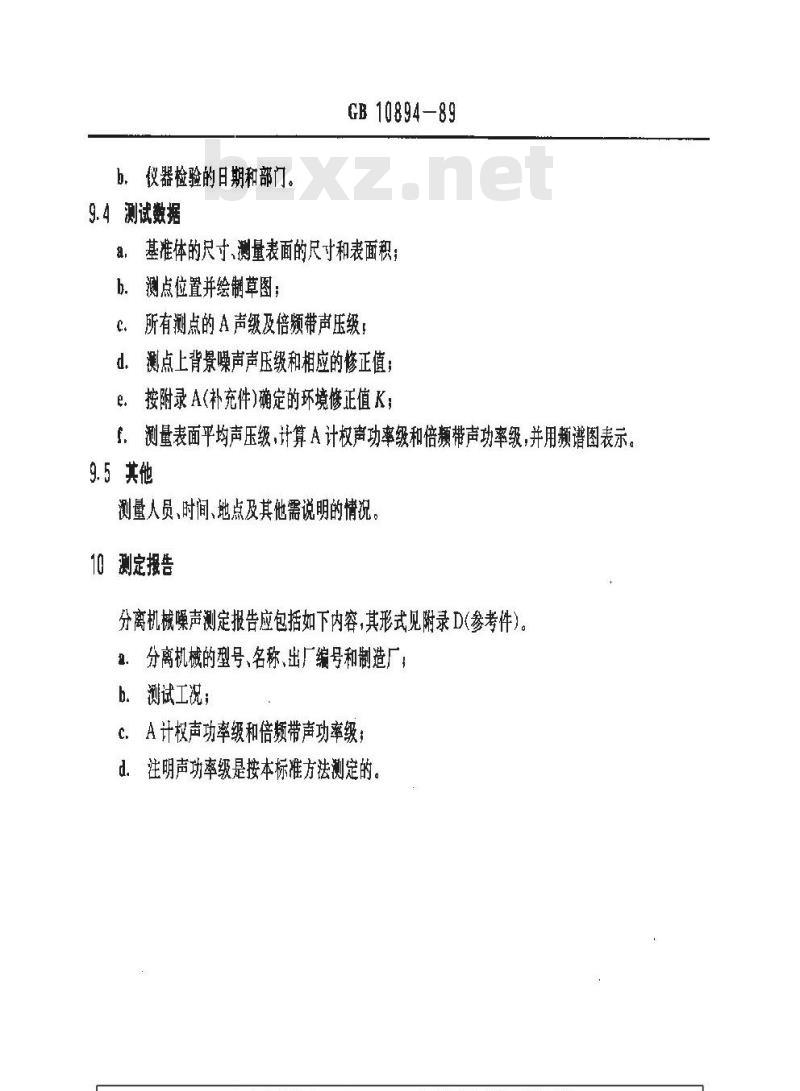

b、仪器检验的日期和部门。
9.4测试数据
GB10894-89
基准体的尺寸、测量表面的尺寸和表面积；a,
测点位置并绘制草图；
所有测点的A声级及倍频带声压级：测点上背景噪声声压级和相应的修正值；d
按附录A(补充件）确定的环境修正值K；e.
测量表面平均声压级，计算A计权声功率级和倍频带声功率级，并用额谱图表示f
9.5其他
测量人员、时间、地点及其他需说明的情况。10测定报告
分离机械噪声测定报告应包括如下内容，其形式见附录D(参考件）。2：分离机械的型号、名称、出厂编号和制造厂；b．测试工况；
c.A计权声功率级和倍频带声功率级：注明声功率级是按本标准方法测定的，d
GB 10894-89
附录A
环境修正值K的确定
(补充件）
本附录规定用绝对比较测试法（标准声源法）或混响时间法确定环境修正值K。A1对环境修正值K的要求
a。在给定的测试室内,房间吸声量 A与测量表面的面积之比 A/S 应人于 6,按本附录方法所确定的环境修正值应不大于 2.2 IB；b.当环境修正值K大丁2.2dB时，应采用吸声措施或另换测试环境以减少K值：当环境修正值 K 大于 2. 2 dB 且小于 7 dB 时,按本标准给出的测试程序测定 A 计权声功率级。如用丁同类机组在相同的测试环境中声功率级的比较，其标准偏差不大于3dB。A2绝对比较法
A2.1方法
按JJG277检定合格的标准声源,放置在与被测分离机械相同位置的测试环境中，并按本标准第7和8章的方法测量和计算标准声源的声功率级（令环境修正项为零），当标准声源放置在多个位置时，则测量表面平均声压级L,按式(A1)计算：N
L,= 10lg(NM22
..+.(AI)
式中：L测量表面平均声压级，dB，N——测点总数
M—标准声源放置点数：
L—第i个测点上,第j个标准声源放置点的声压级,dB。环境修正值K由式（A2)计算：
K = L,- Lt
式中.K——环境修正值;
L—在现场测最到的标准声源声功率级,dB(基准值为IpW);一标准声源标定的声功率级，dB<基准值为1PW)。Le
A2.2标准声源的放置
标准声源的放置分替代法与侧置法两种。(A2)
A2.2.1当被测分离机械能从测试场地移开时，使用替代法，把标准市源放置在与被测分离机械相同位置的反射平面上，一般只需放置在几何中心一个位置，对长与宽之比大于2的机器，标准声源应放置在四个位置上，这四个位置分别为基准体在反射平面上投影的四条矩形边的中点上。A2.2.2当被测声源不能从测试场地移开时，使用侧置法，标准声源放置同A2.2.1中的四个位置。如果机器表面附有吸声材料，则侧置法不适用，而使用A3的方法。A3混响时问法
本方法适用于形状近似于立方形的房间,环境修止值K按式(A3)让算：K = lolgl
式中：S—测量表面的面积,m2；AAS
-房闻的吸声量,m\。
GB 10894—89
房间的吸声量A用测量颗带混响时间的方法确定，吸声量A由式（A4)给出：A - 0. 16(V/T) ...
式中V-
房间体积，m\：
倍频带混响时间，8。
混响时间的测量按有关标准。当采用本方法时，A计权声功率级由A4的方法合成。A4倍频带声功率级合成A计权声功率级用式(A5)计算：LaA = 10lg
式中，LwA——A计权声功率级,dB(基准值为 1 pW),Lrl
-第;个倍频带声功率级,dB(基准值为1 pW);Ci——第; 个倍赖带 A 计权衰减量(见表 A1)。表A1
倍频带中心额率，Hx
A 计权衰减值 Ci,dB
—8, 6
附录B
分离机械的基准体、测量表面、测点位罩（补充件）
B1半球测量面上点位置及坐标见图B1及表B1。基准体
谢量表面
基准体、半球面测凿面和测点位置图B1
+-+(A4)
测点号
GB10894—89
矩形六面体测盘表面上测点位置及坐标见图 B2 及表 B2 。B2
酮量浓面
基准体
图B2基准体、矩形六面体测量面和测点位置0 基本测点
附加测点
注：7不得小于0.15m，
GB 1089489
测点号
附录C
混响室内分离机械噪声功率级测定方法（补充件）
本附录规定广混响室内用比较方法确定离心机、分离机和过滤机噪声声功率级的工程测定法。芥采用直接法测量，按有关标准规定。C1
测试环境
C1.1混响童要求
混响室应符合有关标准的规定；混响室的面积应为180～400m
反射面的吸声系数应小于0.06，任一面的吸声系数应在0.5元～1.5之间，为房间总的平均c
吸声系数；
d、分离机械体积应小丁混响室容积的1%：测试中为防止测试室中空气吸声的过多变化，环境空的温度（，℃）)和相对湿度（RH，%)须加以控制，当RH×（十5)的变化超过土10%时，测量就不能进行。C2
测试发器
测试仪器应符合本标准第2章的要求，但应使用压强型传声器，否则应作无规人射修正，标准声源应符合有关标准的要求并按JG277定期检定。C3分离机械的安装与运行
分离机械的安装与选行的规定见本标准第5章，但应注意分离机械的安装位置不应偏离房间中的对称位置，分离机械表面离墙面（规定的反射面除外)的距离应不小于1.0ⅢC4测定的量与测量误差
测定中心频率在125～8000Hz之间的7个倍频带声功率级，并按A4的方法计算A计权声协惠级。
GB 10894—89
本方法测定的A计权声功率级的标准偏差约为2dB，倍频带声功率级的标准偏差见表C1。表C1
倍频带中心频率,Hz
标准偏差，dB
C5平均声压叛的测量
C5. 1 测点位置
测点离房间表面的距离应大于1切，任两个测点间的距离应大于1m，测点距分离机械表面的最小距离为
Dmn - 0. 3V1/a
式中：Dmin——测点距分离机械表面的最小距离，m：V——混响室容积,m*。
选定的测点若在一个平面内,卿该平面与房间内表面的夹角应大于 10°C5. 2测点数的确定
(Ci）
按C5.1的规定选择 6 个测点位置,测量每个测点的倍频带声压级,并按式(C2)计算每个倍频带的标准偏差。
#- (N- 1)-
式中： α—测量的标准偏差,dB;Lp——-第：点的倍频带声压级，dB；Lμ——按C3）式计算的平均值,dBN——测点总数。
标准偏差应小于 2.3 dB,否则测点应增加到12 个。再按(C2)式计算。这时标准偏差α应不大于4 dB,查则应考虑改换测试场地。C5.3平均声压级的计算公式
平均声压级由规定测点上测量得到的声压级按式(C3)计算：L,=101g
-倍频带平均声压级，dB(基准值为20 μPa);式中： Z,
第点上测得的倍颖带声压级,dB(基准值为20μPa)：N
按C5.2确定的测点总数。
C6声功率级的计算
倍颖带声功率级按式(C4)计算：L- L, + (L - L.)
武中：L——被測分离机械的倍频带声功率级，dB(基准值为 1 pW);L,—被测分离机械的倍颜带平均声压级,dB(基准值为 20 μPa);Lwr
一标准声源标定的倍频带声功率级，dB(基准值为1pW)；标准声源按C5测量到的平均倍频带声压级，dB(基准值为20μPa)。-(C3 )
记录内容和测定报告
记录内容和测定报告见第9、10章。格式见附录D(参考件)。
GB 1D894-89
附录D
记录衰格和测定报告形式
(参考件）
记录表格
推荐的记录表格形式见表D1。
型号及名称
制造厂
分离机械
试验介质
原动机
基准体尺寸
测量仪器
声级计型号
传声器型号
分析仪器型号
声级校准器型号
仪器校准情况
环境条件(包括规定的反
射平面试验环境及试验塔
地的声学处理情况）
测量表面及测点位
示薄图
测试人员
测量面尺寸
机组外形尺寸
出厂编号
测试工说
转速+r/min
功率,kw
出厂编号
测量面面积
离压级测量值
基准声压
20 μPa
背景噪声
基本测点
附加测点
平均表面声压级 Im,dB
环境惨正值 K,dB
测量表面量10lg（s/ss）
声功率绒 LdB
A计权
GB 10894—89
续表D1
倍频程中心频率
