【国家标准(GB)】 离心机、分离机 机械振动测试方法

中华人民共和国国家标准
离心机、分离机
机械振动
测试方法
Centrifuger agd separator-Measurementmethod of mechanical vibrationGB1089589
本标准参照采用国际标准 ISCY 3945—1977转速范围为 10～200 r/s 大型旋转机器的机械振动现场振动烈度的测量与评定》。1主题内容
本标难规定了离心机和分离机表面机械振动的测试方法。2 术语,符号,代号

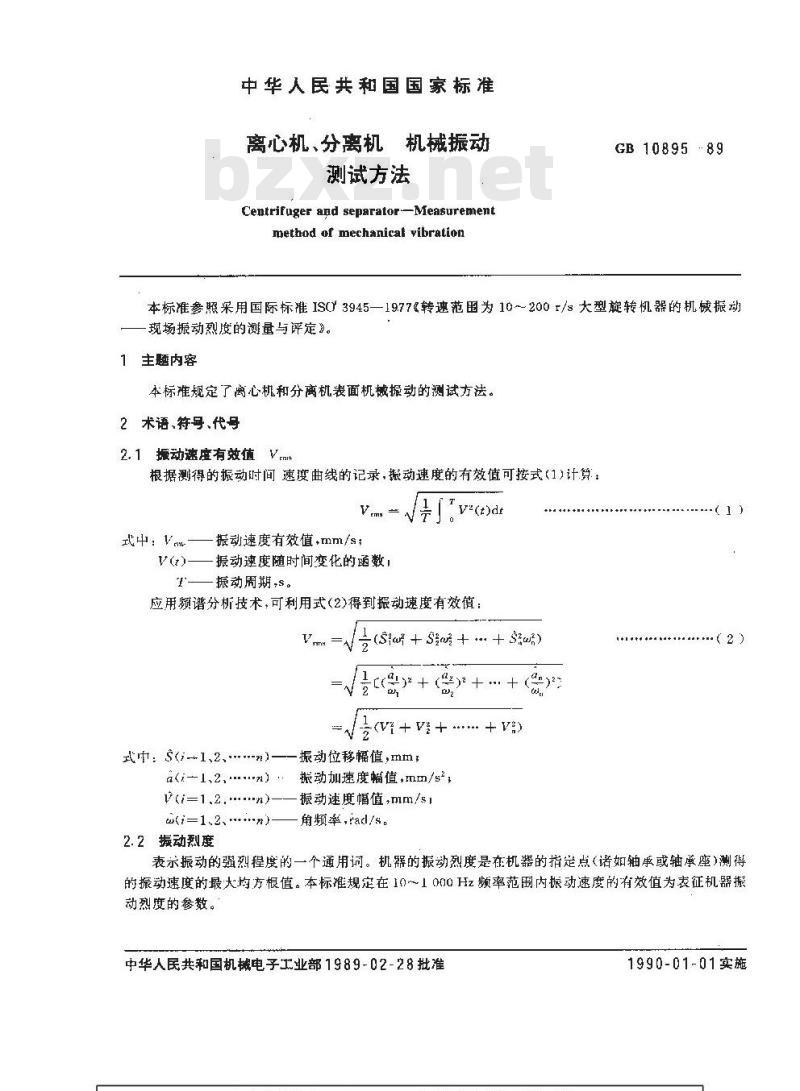

2. 1 振动速度有效值Vn
根据测得的振动时间速度曲线的记录，搬动速度的有效值可按式（1)计算：Vems
式中：Vem-
振动速度有效值，mm/s；
振动速度随时间变化的函数
振动周期，s。
vz(t)de
应用频谱分析技术，可利用式（2)得到振动速度有效值：(Sia + So ++ Sh)
+ +V+. + )
式中: s(-1,2,..-n)-
振动位移幅值,mm
振动加速度幅值，mm/s，
a(i-1,2,...n)
V(i=1.2..n）——振动速度幅值，mm/su(i=1.2,n)
2.2振动烈度
角频率，rad/s
表示振动的强烈程度的一个通用词。机器的振动烈度是在机器的指定点（诸如轴承或轴承座）测得的振动速度的最大均方根值。本标准规定在10～1000 Hz频率范围内振动速度的有效值为表征机器摄动烈度的参数。
中华人民共和国机械电子工业部1989-02-28批准1990-01-01实施
3测试仪器
测试器的要求
CB10895—89
振动测试仪器应在 10～1 000 Hz频率范围内,能够直接显示被测离心机、分离机的机械振动速度的有效值。振动测试仪器必须定期送计量部门检定认可。仪器测试系统在测量频率范围内的灵敏度与80He基准灵敏度的偏差，应不超过表1和图1给出的范围。表1
10 000
额定值
容膜线
校准参考点
相对灵敏度
最小值
101.622.534568101.622.534568101.622.534568101.522.584频率，Hz

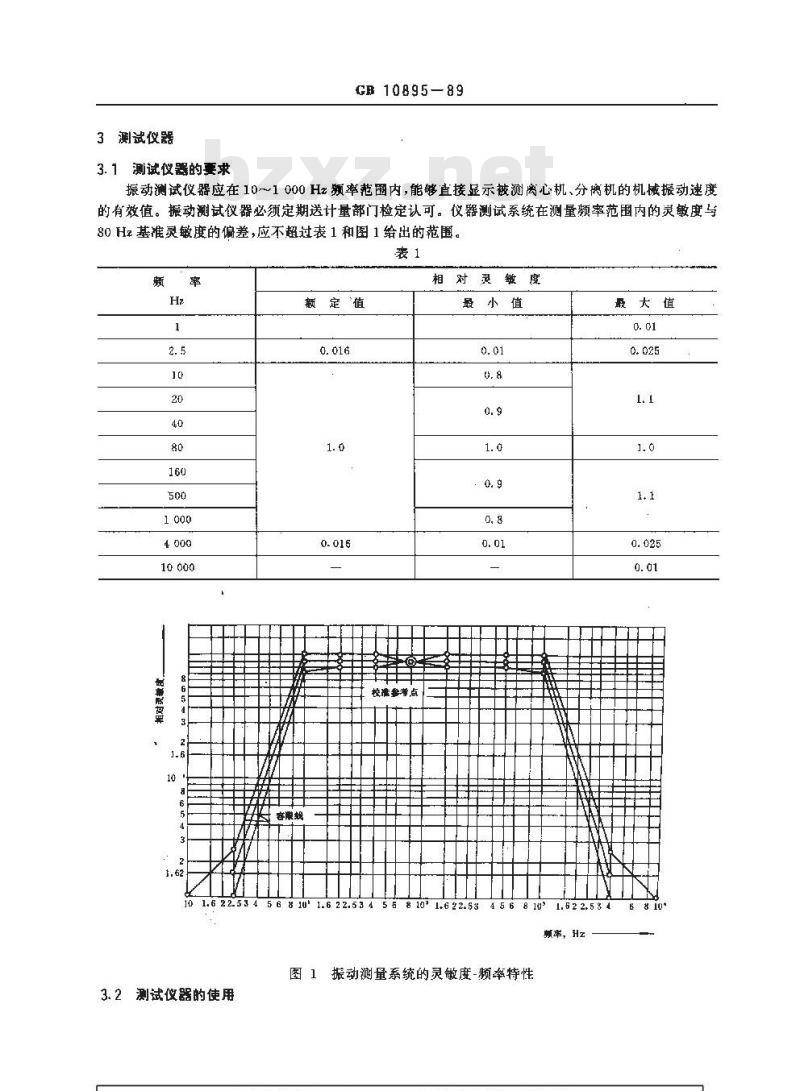

图1振动测量系统的灵敏度-频率特性3.2测试仪器的使用
最大值
GB10895—89
振动传感器必须按其使用要求牢靠地固定在测点上，并使振动传感器不影响机器的振动特性。电缆长度、型号也应符合仪器使用的要求。测试环境的温度、磁场、声场等环境条件必须满足测试仪器便用环境的要求。
3.3.仪表读数
当仅表进行振动速度有效值测试时，指针出现摆动，应分别记录摆动的最大读数（Rx）和最小读数（R.)，然后根据式(3)确定振动速度有效值（V)：Vra
4被测离心机、分离机的安装
(Rmax + Rainbzxz.net
（3）
4.1被测机器应安装在机器设计要求的基础上或装在大于10倍被测机器质量的基础或平台上，并保证被测机器与平台或基础之间的联结符合设计规定。4.2空载测试时，被测机器必须在额定转速下稳定运行后进行振动测试。4.3加载测试时，被测机器的载荷重量及物料应满足有关标准规定工况的要求，并在测试报告中注明。5测点
5.1 测点位置
测点应选择在被测机器的轴承部位。对不能直接在轴承部位安装传感器的测点.在沿测点移至离轴承部位最近的坚实机体上，典型的离心机、分离机测点示意图见图2～图.9。5.2测量方向
在同一测录轴承处应分别按互相垂直的三个方向进行振动测试。传感器在么方向不能安装时，允许取消该测量方向。
5.3测点标注
与被测机器主轴平行的方向称“轴向”用Z标记，与主轴垂直且垂直于机体最大表面方向称为“正向\，用X标记与上述X--Z平面垂直的方向称为“侧向”.用Y标记，如：1X、1Y、1Z、分别表示为第1测量轴承处X、Y、Z方向上的振动测量值。2

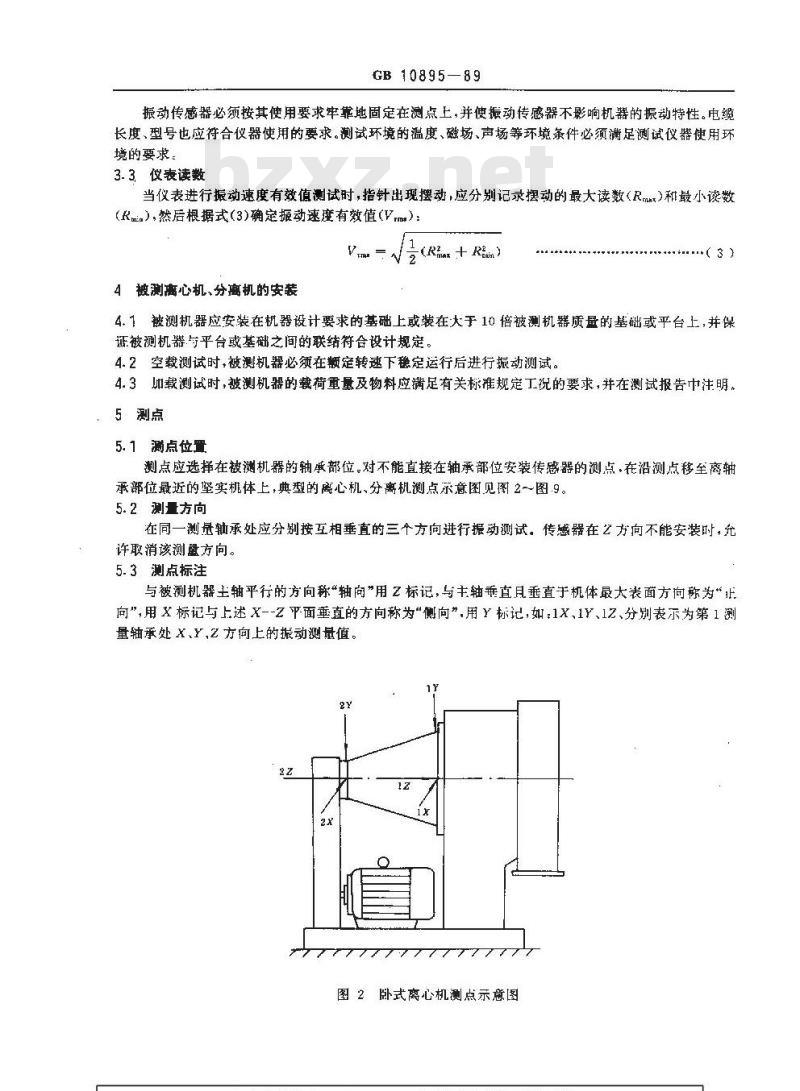

图2卧式离心机测点示意图
GB10895—89

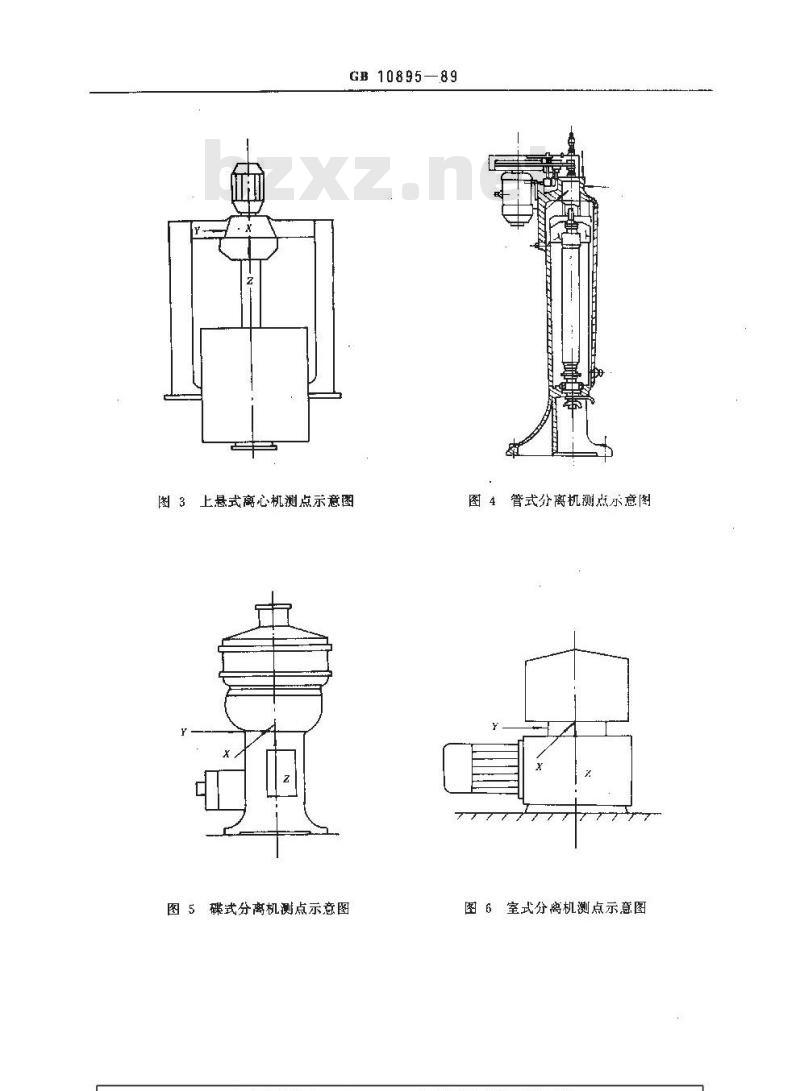

图3上悬式离心机测点示意图
图5式分离机测点示意图
图4管式分离机测点示意图
图6室式分离机测点示意图
6数据整理
GB 1089589

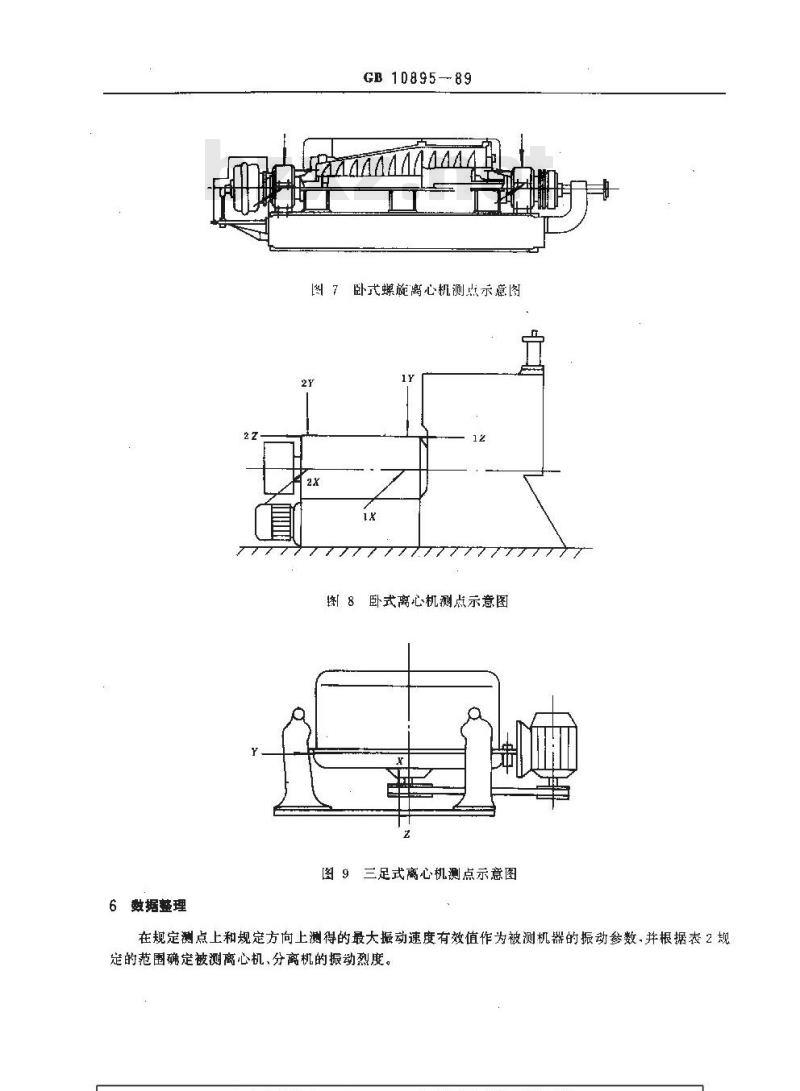

图7卧式螺旋离心机测点示意图
率8卧式离心机测点示意图
图9三足式离心机测点示意图
在规定测点上和规定方向上测得的最大振动速度有效值作为被测机器的振动参数.并根据表2规定的范围确定被测离心机、分离机的振动烈度。撒
记录内容与测试报告
测试记录应包括的内容
测试日期与时间；
测试地点，
测试人员；
安装条件：
测试仪器；
测点布置图
GB10895—89
被测机器的名称、型号、儿何尺寸、重量、出广号等；测试工况；
i．其他。
7.2测试报告
测试报告可按附录A(参考件)的格式填写。速
GB10895—89
附录A
机械动测试摄告
（参考件）
下列测量是按照 GB 10895—89进行的。机器名称及型号
制造厂
外形尺寸
驱动机
安装条件
测量仪器
测试地点
测点示意图
记录数据
振动烈度
测试单位
附加说明：
额定工况
生产厂家
振动评价
本标准由全国分离机械标准化技术委员会提出并归口。本标准由合肥通用机械研究所负责起草。本标推主要起草人马青年。
出厂编中
